Katere dejavnike je treba upoštevati pri izbiri materiala za univerzalno sklopko?

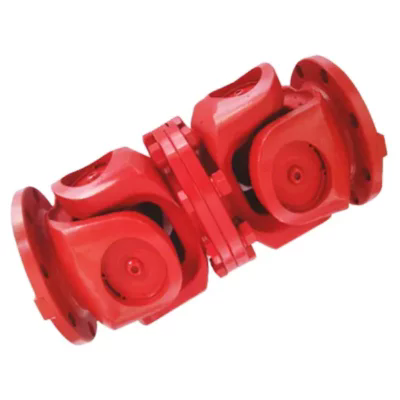

Izbira pravega materiala za univerzalno sklopko je veliko več kot rutinsko inženirsko potrditveno polje – določa varnost, življenjsko dobo in skupne stroške lastništva celotnega pogonskega sklopa. Auniverzalna spojkaki je popolnoma določen za navor, vendar prezgodaj odpove zaradi korozije ali utrujenosti, lahko ustavi proizvodno linijo, poškoduje pomorsko plovilo ali ozemlji vlačilec letala. V zadnjih dveh desetletjih so naši inženirji pri Raydafon Technology Group Co., Limited analizirali na stotine okvar sklopk, glavni vzrok pa vedno znova izvira iz materiala, ki ni ustrezal popolni sliki pogojev delovanja. Razumevanje, kateri dejavniki resnično vodijo izbiro materiala, ločuje zanesljiv, dolgotrajen sistem za prenos moči od tistega, ki postane stalno breme vzdrževanja.

V tem obsežnem vodniku se bomo sprehodili skozi štiri kategorije dejavnikov, ki jih je treba ovrednotiti skupaj: mehanske in fizične zahteve, izpostavljenost okolja, proizvodne omejitve in komercialne realnosti. Z izdelavo univerzalnih spojk za industrije, od valjarn jekla do predelave hrane, si je naša tovarna nabrala poglobljeno praktično znanje o tem, kako vsak od teh dejavnikov spremeni ovojnico zmogljivosti ogljikovega jekla, legiranega jekla, nerjavnega jekla, aluminija in naprednih kompozitov. Do konca tega članka boste lahko zgradili matriko odločitev, ki vodi neposredno do razreda materiala, ki uravnoteži trdnost, vzdržljivost, obdelovalnost in proračun – natanko postopek, ki mu sledimo pri zagotavljanju univerzalnih rešitev za spajanje po meri pri Raydafon Technology Group Co., Limited.

Kazalo

• Kateri so primarni mehanski in fizikalni dejavniki pri izbiri materiala univerzalne sklopke?
• Kako okoljski pogoji določajo optimalen univerzalni spojni material?
• Zakaj metoda izdelave vpliva na vašo izbiro univerzalnega spojnega materiala?
• Kako lahko cena in razpoložljivost vplivata na končno odločitev o univerzalnem spojnem materialu?
• Povzetek
• Pogosto zastavljena vprašanja

Kateri so primarni mehanski in fizikalni dejavniki pri izbiri materiala univerzalne sklopke?

Mehanske zahteve tvorijo temelj vsake univerzalne odločitve o materialu sklopke. Sklopka je hkrati komponenta za prenos navora, kompenzator neusklajenosti in pogosto varnostna varovalka v pogonskem sklopu. Ko naša tovarna začne z novim projektom sklopke, prvi nabor podatkov, ki ga pregledamo, vključuje navor v ustaljenem stanju, najvišji prehodni navor, vrtilno hitrost, kot kotne neusklajenosti in prisotnost aksialnih ali radialnih obremenitev. Ti parametri se neposredno prevedejo v zahteve glede lastnosti materiala: natezna trdnost, meja tečenja, meja utrujenosti, trdota in udarna žilavost. Zanemarjanje vsaj ene od teh lastnosti lahko povzroči, da se sklopka bodisi plastično deformira, zaskoči pod udarno obremenitvijo ali prezgodaj obrabi svoje nosilne površine.

Zmogljivost navora, meja tečenja in natezna trdnost

Univerzalna sklopka mora prenašati navor brez trajne deformacije. Meja tečenja torej postane prvi vratar. V našem procesu izbire materiala pri Raydafonu uporabljamo varnostni faktor – običajno 1,5 do 2,5, odvisno od kritičnosti aplikacije – za največji največji navor. Ta izračunana napetost mora ostati pod mejo tečenja materiala. Na primer, standardna industrijska univerzalna sklopka v pogonu transportnega traku je lahko ustrezno oskrbljena z ogljikovim jeklom C45 z mejo tečenja okoli 350 MPa, medtem ko sklopka valjarne za težke obremenitve zahteva legirano jeklo 40Cr z mejo tečenja nad 650 MPa. Natezna trdnost zagotavlja končno varnostno mejo; vendar pa sklopka v idealnem primeru nikoli ne bi smela delovati blizu svoje natezne meje, ker plastična deformacija na ušesih jarma ali prečnih nastavkov uniči poravnavo in pospeši obrabo. Naša inženirska ekipa vedno simulira porazdelitev napetosti na polmerih zaokroženih elementov in koreninah zatičev, kjer lahko koncentracije napetosti presežejo nominalne vrednosti za faktor tri ali več.

Odpornost proti utrujenosti in ciklična obremenitev

Univerzalna sklopka doživi popolnoma obrnjen cikel upogibne napetosti med vsakim obratom, ko deluje pod kotom. Zaradi te ciklične obremenitve je utrujalna trdnost v mnogih aplikacijah pomembnejša od statične trdnosti. Meja vzdržljivosti materiala, njegova občutljivost na zareze in končna obdelava površine na zelo obremenjenih območjih narekujejo, ali sklopka doseže neskončno življenjsko dobo ali odpove po končnem številu ciklov. V naši tovarni določamo vakuumsko razplinjena legirana jekla z drobnozrnato mikrostrukturo za aplikacije z visokimi cikli, ker lahko njihovo razmerje odpornosti proti utrujenosti preseže 0,5 natezne trdnosti. Površinske obdelave, kot je shot peening ali indukcijsko utrjevanje naglavnih nastavkov, dodatno izboljšajo življenjsko dobo proti utrujenosti. Pri univerzalni spojki, ki je nameščena v hitrem tiskarskem stroju, ki deluje pri 3.000 obratih na minuto, lahko že manjše zmanjšanje meje utrujenosti povzroči nastanek razpok v nekaj tednih. Zato naš postopek odobritve materiala vedno vključuje podatke o rotacijskih preskusih upogibne utrujenosti, ki jih zagotovi mlin.

Trdota, odpornost proti obrabi in trenje

Ležajni ležaji univerzalne križne sklopke ali izvrtine blok-čepa so drsne kontaktne površine. Ko se sklopka premika pod obremenitvijo, pride do trenja in obrabe teh površin. Trdota postane primarna obramba pred abrazivno in adhezivno obrabo. Po naših izkušnjah površinska trdota najmanj 58 HRC na kontaktnih območjih igelnih valjčnih ležajev, dosežena z utrjevanjem ohišja, dramatično podaljša servisne intervale. Vendar pa lahko utrjevanje celotne komponente zmanjša žilavost jedra, zato naše specifikacije materiala pogosto zahtevajo nizkoogljična legirana jekla, ki jih je mogoče naogljičiti ali nitrirati. Material, ki je premehak, bo pod visokimi kontaktnimi obremenitvami razblinil; preveč trd in krhek, zato obstaja tveganje, da se razpoči. Izbira univerzalnega spojnega materiala mora torej uravnotežiti trdoto površine z duktilnostjo jedra. Naša tovarna vzdržuje knjižnico priporočenih razponov globine ohišja glede na velikost preseka in vrsto ležaja, ki jih delimo s strankami med dialogom o izbiri materiala.

Upoštevanje teže, gostote in vztrajnosti

Pri hitrih ali zelo dinamičnih servo aplikacijah vztrajnostni moment mase univerzalne sklopke vpliva na pospeševalni navor, odzivnost sistema in nosilne obremenitve priključene opreme. Lahki materiali, kot je visokotrdna aluminijeva zlitina 7075 ali inženirski kompoziti, postanejo privlačni kljub nižji absolutni trdnosti. Naša oblikovalska ekipa je uspešno zamenjala jeklene spojke z aluminijastimi univerzalnimi sklopkami v pakirnih strojih in lahkih robotskih rokah, s čimer je dosegla 60-odstotno zmanjšanje teže ob ohranjanju ustrezne zmogljivosti navora. Vendar pa je treba nižji modul elastičnosti aluminija in višji koeficient toplotne razteznosti nadomestiti s spremenjenimi prileganji in razmiki. Za univerzalno sklopko za aktiviranje zakrilc letal je pomemben vsak gram, izbira materiala pa se pomika proti titanovim ali aluminijevo-litijevim zlitinam. priRaydafon Technology Group Co., Limited, obravnavamo težo in vztrajnost kot merljive zahteve glede zmogljivosti, ne pa naknadne misli.

Primerjalna tabela lastnosti materiala

Spodnja tabela odraža tipične razrede materialov, ki jih redno ocenjujemo v naši tovarni za univerzalne spojne jarme, križe in ležajne bloke. Te vrednosti predstavljajo osnovne mehanske lastnosti in služijo kot izhodišče za podrobno analizo končnih elementov.

Naš izbor materiala za univerzalno sklopko se nikoli ne zanaša samo na tabelarične vrednosti. Validacija prototipa s testiranjem merilnika napetosti in metalurškim pregledom prvih izdelkov zagotavlja, da so teoretične lastnosti dejansko dosežene v končni geometriji komponente.

Kako okoljski pogoji določajo optimalen univerzalni spojni material?

Celo mehansko popolna univerzalna sklopka bo hitro odpovedala, če material ne bo vzdržal okolja. Korozija, skrajne temperature, vlaga, kemični hlapi, abrazivni prah in ultravijolično sevanje škodijo celovitosti materiala. V preteklih letih je bila naša ekipa priča univerzalnim spojkam iz nerjavečega jekla, ki so se v nekaj mesecih pokvarile, ker kakovost ni ustrezala specifični koncentraciji klorida, in standardnim spojkam iz legiranega jekla, ki so postale krhke v rudarskih pogojih pod ničlo. Okolje ni sekundarni filter – lahko zavrne sicer odlično mehansko izbiro.

Odpornost proti koroziji in kemična združljivost

Najpogostejši okoljski izziv je korozija. Zunanje instalacije, stroji na ladijski palubi, mešala v kemičnih obratih in oprema za predelavo hrane izpostavljajo univerzalno spojko vlagi, soli, kislinam ali alkalnim raztopinam. Ogljikova in nizkolegirana jekla zahtevajo zaščitne premaze, kot so pocinkanje, neelektrični nikelj ali epoksidna barva. Vendar pa se lahko prevleke na zgibnih spojih odkrušijo ali obrabijo, kar razkrije golo kovino. Zato naša tovarna pogosto priporoča trdne vrste nerjavečega jekla za korozivne obremenitve. AISI 304 zagotavlja dobro splošno odpornost proti koroziji, vendar za okolja, bogata s kloridi, kot so morska voda ali raztopine slanice, naši inženirji določijo AISI 316 ali dvojno nerjavno jeklo, da preprečijo jamičasto in razpokano korozijo. Po naših izkušnjah z univerzalno sklopko črpalke za slano vodo je prehod s prevlečenega ogljikovega jekla na dupleksno nerjavno jeklo podaljšal življenjsko dobo z 8 mesecev na več kot 5 let. Za ekstremno izpostavljenost kemikalijam, na primer pri ravnanju z žveplovo kislino, ocenjujemo zlitine z visoko vsebnostjo niklja ali celo titana, čeprav ti zahtevajo posebne proizvodne postopke, za katere so naše obdelovalne celice popolnoma opremljene.

Temperaturni ekstremi in toplotna stabilnost

Visoke temperature zmanjšajo mejo tečenja materiala in pospešijo oksidacijo, medtem ko lahko nizke temperature povzročijo prehod iz duktilnega v krhko. Univerzalna sklopka v vroče iztočni mizi v jeklarni lahko doseže temperature okolice, ki presegajo 200 °C, kar takoj izključi aluminij in številne inženirske polimere. Naša priporočila za materiale za povišane temperature se osredotočajo na jekla iz zlitine kroma in molibdena, kot je 42CrMo, ki ohranijo trdnost do 450 °C, in nerjavna jekla, ki se strdijo zaradi padavin, za aplikacije, ki zahtevajo tudi odpornost proti koroziji. Na hladni strani morajo imeti spojni materiali za opremo za arktično vrtanje ali črpalke za LNG odlično nizkotemperaturno žilavost. Naša tovarna izbere jekla, legirana z nikljem, ali avstenitna nerjavna jekla, ker njihova kubična kristalna struktura s središčem na površini ne kaže nenadnega krhkega prehoda. Charpyjev udarni preskus z V-zarezo pri najnižji konstrukcijski temperaturi je standardni del našega protokola za kvalifikacijo materiala.

Zahteve glede higiene, pranja in čistih prostorov

Prehrambena industrija, industrija pijač in farmacevtska industrija predpisujejo stroge higienske standarde. Univerzalna spojka v mešalniku za testo ali sterilni polnilni liniji mora vzdržati pogosta pranja z vročo vodo, detergenti in kemikalijami za razkuževanje. Porozni materiali, razpoke in materiali, ki korodirajo ali se luščijo, so nesprejemljivi. Naša rešitev pri Raydafonu je bila določitev popolnoma avstenitnih nerjavnih jekel z gladko, elektropolirano površinsko obdelavo in higienskim dizajnom tesnil. Material mora biti tudi nestrupen in nevpojen. V teh okoljih lahko univerzalna specifikacija materiala sklopke celo preglasi zahteve glede navora – higiena postane primarna konstrukcijska omejitev in naša ekipa inženirjev razvija mehanske dimenzije glede na razpoložljivo zalogo materiala za živila.

UV sevanje, vlaga in abrazivni mediji

Polimerne in kompozitne univerzalne spojke najdejo nišo uporabe pri aplikacijah z majhno obremenitvijo, kjer je potrebna električna izolacija ali dušenje vibracij. Vendar lahko dolgotrajna izpostavljenost UV-žarkom povzroči krhkost številnih polimerov, razen če so vključeni UV-stabilizatorji. Abrazivni prah, na primer v cementarnah ali rudarskih transporterjih, deluje kot lepilna zmes, ki pospešuje obrabo na izpostavljenih površinah. Naš materialni pristop za ta težka okolja z delci pogosto združuje trdno jekleno jedro, ki ga je mogoče kaliti, z zamenljivimi kaljenimi obrabnimi tulci ali površinskimi premazi, kot je volframov karbid. V naši tovarni smo razvili lastniški paket tesnil in premazov, ki podaljša življenjsko dobo univerzalne sklopke, ki deluje v visoko abrazivnih sistemih za ravnanje z letečim pepelom, za faktor tri v primerjavi z nezaščitenim jeklom.

Okoljski pogoji uporabe pogosto zahtevajo zlitino, odporno proti koroziji, ki ima lahko manjšo mehansko trdnost kot standardno legirano jeklo. Tukaj naš iterativni postopek načrtovanja dodaja vrednost: s prilagoditvijo dimenzij, toplotne obdelave in postavitve ležajev lahko pogosto obnovimo zahtevano zmogljivost navora v nerjavni univerzalni sklopki, ne da bi presegli omejitve prostora ali teže. Neupoštevanje okolja pri izbiri materiala je edini vzrok za prezgodnjo odpoved sklopke, ki ga je mogoče najlažje preprečiti.

Zakaj metoda izdelave vpliva na vašo izbiro univerzalnega spojnega materiala?

Način izdelave univerzalne spojke – kovan, ulit, strojno obdelan iz palice ali izdelan iz plošče – ​​močno vpliva na to, kateri materiali so sposobni preživeti in kako delujejo. Material, ki zagotavlja izjemne lastnosti v kovanem jarmu, je lahko popolnoma neprimeren za ulitek v pesek enake geometrije. Pri Raydafon Technology Group Co., Limited se o proizvodni poti razpravlja sočasno z izbiro materiala, ker sta neločljiva. Naši procesni inženirji in metalurgi delajo drug ob drugem, da bi zagotovili, da je izbrani material mogoče ekonomično in ponovljivo oblikovati v zanesljivo univerzalno sklopko.

Kovanje in optimizacija pretoka zrn

Za univerzalne spojne jarme in križe z visokim navorom in visokim ciklom je prednostna metoda kovanje. Vroče kovanje poravna tok kovinskih zrn vzdolž obrisov dela, kar dramatično izboljša odpornost proti utrujenosti in udarno žilavost v smeri glavne obremenitve. Srednjeogljična legirana jekla, kot sta 40Cr in 42CrMo, so zelo primerna za kovanje in se dobro odzivajo na naknadno toplotno obdelavo. Naša tovarna vzdržuje partnerstva za zaprto kovanje, ki nam omogočajo, da določimo natančen vzorec toka zrn za kritična ušesa jarma, kar zmanjša tveganje zloma pri zelo obremenjenih prehodnih radijih. Kovana univerzalna sklopka iz mikrolegiranega jekla lahko doseže 25 % višjo mejo vzdržljivosti v primerjavi z enako geometrijo, strojno izdelano iz valjane palice s prečno usmerjenostjo zrn. Ta prednost je tako pomembna, da je za aplikacije, ki so kritične za varnost, kot so univerzalne sklopke za pogon rotorja helikopterja, obvezno kovanje, material pa je delno izbran zaradi njegove sposobnosti kovanja in nadzorovane velikosti zrn.

Obdelovalnost in dimenzijska stabilnost

Številne univerzalne spojne komponente, zlasti v majhnih do srednje velikih serijah, so obdelane neposredno iz trdne palice ali plošče. Tu postane obdelovalnost ključni parameter za izbiro materiala. Jekla za prosto rezanje z nadzorovanimi dodatki žvepla omogočajo hitrejšo proizvodnjo in daljšo življenjsko dobo orodja, vendar imajo kompromis v duktilnosti in varljivosti. Naša proizvodna ekipa ocenjuje indeks obdelovalnosti kandidatnih materialov poleg njihovih mehanskih lastnosti. Na primer, nerjaveče jeklo 304 je znano, da ga je zaradi utrjevanja težko obdelovati; uporaba nerjavečega jekla 303 izboljša obdelovalnost, vendar nekoliko zmanjša odpornost proti koroziji. V univerzalni spojki za linijo za predelavo hrane, kjer mora biti material 304 in niso dovoljeni svinčeni ali žveplani razredi za prosto strojno obdelavo, naša tovarna kompenzira z optimiziranimi rezalnimi parametri in togim držalom za ohranitev dimenzijske natančnosti. Dimenzijska stabilnost med strojno obdelavo in kasnejšo toplotno obdelavo je še en dejavnik: orodna jekla za utrjevanje na zraku ali razrede za utrjevanje je treba po toplotni obdelavi zbrusiti, da se popravi popačenje, s čimer se povečajo stroški in dobavni rok, ki jih upoštevamo pri priporočilu za material.

Varljivost in izdelava

Velike univerzalne sklopke, kot so tiste, ki se uporabljajo v ladijskih pogonskih gredi ali pogonih v vetrovniku, so včasih izdelane z varjenjem prirobnic na cevne gredi. Osnovni material mora imeti dobro varljivost brez potrebe po eksotičnem predgretju ali toplotni obdelavi po varjenju. Ekvivalent ogljika in kaljivost narekujejo tveganje za nastanek hladnih razpok v območju toplotnega vpliva. Naša specifikacija materiala za izdelane sklope univerzalne sklopke pogosto izbere normalizirana drobnozrnata jekla ali nizkoogljična legirana jekla z ogljikovim ekvivalentom pod 0,45. V naši tovarni smo razvili kvalifikacije varilnega postopka za spajanje AISI 8630 z ogljikovim jeklom, s čimer zagotavljamo, da univerzalna spojka ohrani svojo življenjsko dobo proti utrujenosti po zvarnem spoju. Varljivost postane ključnega pomena tudi pri popravilu ali spreminjanju obstoječih sklopk, storitev, ki jo pogosto nudimo za podaljšanje življenjske dobe velike kapitalne opreme.

Ulivanje in kompleksne geometrije

Za nekatera velika ali zapleteno oblikovana univerzalna pesta sklopke ulivanje ponuja svobodo pri oblikovanju in manjšo strojno obdelavo. Možnosti so nodularna litina, lito jeklo in celo avstenitni ulitki iz nerjavečega jekla. Vendar pa imajo liti materiali zaradi poroznosti in manj homogene mikrostrukture nižje mehanske lastnosti kot njihovi kovani materiali. Naša inženirska ekipa pri načrtovanju univerzalne sklopke, ki bo ulita, uporablja faktor ulivanja – pogosto zmanjša dovoljeno napetost za 20–30 %. Pri izbiri materiala je treba upoštevati tudi karakteristike fluidnosti in krčenja, da se izognete notranjim prazninam. Uspešno smo specificirali visoko trdnost nodularne litine za univerzalne spojke z nizko hitrostjo in visokim navorom v gradbenih strojih, kjer je lastnost dušenja tresljajev materiala dodatna prednost. Interakcija med proizvodno metodo in lastnostmi materiala pomeni, da ko stranka pri Raydafonu povpraša po stroškovno optimizirani univerzalni spojki, ocenimo, ali prihranki zaradi ulivanja skoraj neto oblike odtehtajo zahtevano povečanje debeline preseka zaradi nižje trdnosti materiala.

Integracija toplotne obdelave in površinskega inženirstva

Material mora biti združljiv z načrtovanim postopkom toplotne obdelave. Skozi kaljenje, cementiranje, nitriranje in indukcijsko kaljenje zahtevajo posebne kemijske lastnosti zlitin. Univerzalni spojni križ, ki potrebuje trdo ohišje, odporno na obrabo, in žilavo jedro zahteva nizkoogljično legirano jeklo, primerno za naogljičenje, kot je 20CrMnTi. Globina ohišja in profil trdote sta oblikovana skupaj s krivuljo utrjevanja materiala, da se prepreči čezmerni zadržani avstenit ali intergranularna oksidacija. V naši tovarni je recept za toplotno obdelavo razvit v podjetju, dobljeno mikrostrukturo pa validiramo s pomočjo metalografije prečnega prereza. Material, ki ga ni mogoče toplotno obdelati do zahtevane trdote površine brez razpok ali deformacij, je takoj diskvalificiran. Ta pogled na izbiro materiala, osredotočen na proizvodnjo, zagotavlja, da univerzalna sklopka, ki zapusti našo tovarno, izpolnjuje tako tolerance vlečenja kot celovitost podpovršine, ki jo zahteva življenjska doba ob utrujanju.

Kako lahko cena in razpoložljivost vplivata na končno odločitev o univerzalnem spojnem materialu?

Inženirska odličnost mora delovati v komercialni realnosti. Tehnično najbolj vrhunski material je ničvreden, če ga ni mogoče nabaviti v okviru projekta ali če zaradi tega univerzalna sklopka postane ekonomsko nekonkurenčna. V podjetju Raydafon Technology Group Co., Limited se stroškov in razpoložljivosti ne lotevamo naknadno, temveč kot omejitve, ki oblikujejo prostor izvedljivih rešitev od prve skice načrta. Ker smo upravljali dobavne verige za proizvodnjo univerzalnih sklopk na svetovnih trgih, razumemo, da nestanovitnost cen surovin, minimalne količine naročila in regionalna razpoložljivost eksotične zlitine pogosto potisnejo na dno seznama, razen če so njihove tehnične prednosti nesporne.

Stroški surovin v primerjavi s skupnimi stroški življenjskega cikla

Primerjava materialnih stroškov na kilogram je lahko zavajajoča. Univerzalna sklopka iz nerjavečega jekla lahko stane dvakrat več kot različica s prevleko iz ogljikovega jekla, a če je slednjo treba zamenjati po dveh letih zaradi korozije, medtem ko prva zdrži deset, je izračun stroškov življenjskega cikla močno naklonjen višji začetni naložbi. Naši aplikacijski inženirji izdelajo modele skupnih stroškov lastništva, ki vključujejo začetno nakupno ceno, načrtovano vzdrževalno delo, izgube v času izpadov in stroške odstranjevanja. V nedavnem primeru čistilne naprave za odpadne vode smo dokazali, da bi 40 % večja poraba za dvojno nerjavno univerzalno spojko odpravila letni obnovitveni cikel in dosegla povračilo v samo 14 mesecih. Ta vidik življenjskega cikla je osrednjega pomena za naša priporočila za materiale.

Razpoložljivost in dobavni rok

Posebne zlitine, zlasti nerjavna jekla z velikim premerom, ki se strdijo z izločanjem, ali zlitine na osnovi niklja, imajo lahko pretočni časi, ki presegajo 20 tednov. Če naročnikova zaustavitev vzdrževanja ne more čakati, se naš izbor materialov obrne na enakovredne razrede, ki so na voljo v naši zalogi ali pri regionalnih distributerjih. V naši tovarni vzdržujemo strateški inventar običajnih univerzalnih okroglih materialov za sklopke in odkovkov – C45, 40Cr, 42CrMo in nerjavno jeklo 304 – v velikostih do premera 500 mm. Ta rezervni pomnilnik nam omogoča, da ponudimo skrajšane dobavne roke za standardne izbire materiala. Ko projekt zahteva nenavaden material, proaktivno komuniciramo o kompromisu med optimizacijo delovanja in zanesljivostjo urnika. V mnogih primerih lahko nekoliko težja sklopka, izdelana iz takoj dostopnega materiala, doseže rok in zagotovi zadovoljivo storitev, medtem ko bi optimizirana zasnova iz redke zlitine prispela po datumu zagona.

Ekonomika proizvodnih stroškov in obdelovalnosti

Izbira materiala neposredno vpliva na stroške izdelave prek obdelovalnosti, obrabe orodja in časa cikla. Univerzalna sklopka, izdelana iz visoko trdnega legiranega jekla, lahko zahteva počasnejše rezalne hitrosti, pogostejše menjave orodij in dodatna brušenja. Stroški dela in orodja lahko presežejo razliko v stroških surovin. Naša skupina za načrtovanje proizvodnje izračuna skupni indeks proizvodnih stroškov za vsak kandidat za material. Na primer, nerjaveče jeklo 17-4PH v raztopinsko žarjenem stanju je lažje obdelovati kot v staranem stanju; pogosto obdelamo v mehkejšem stanju, strdimo s staranjem in nato končno brusimo. To načrtovanje procesa je vključeno v naše smernice za izbiro materiala. Pri Raydafon Technology Group Co., Limited smo ugotovili, da lahko nekoliko dražji material z vrhunsko obdelovalnostjo povzroči nižjo skupno ceno univerzalne sklopke kot cenejši material, ki prežge karbidne trdine in zahteva obsežno delo na mizi.

Regionalni standardi in skladnost s specifikacijami strank

Številne stranke delujejo v skladu s posebnimi materialnimi standardi – ASTM, EN, JIS ali GOST – in njihove nabavne specifikacije omejujejo dovoljene stopnje. Univerzalna sklopka, namenjena evropski uporabi za dviganje, lahko zahteva jekla EN 10083-2 s popolnim certifikatom 3.1, medtem ko lahko severnoameriška stranka naftnega polja zahteva skladnost z NACE MR0175 za odpornost proti sulfidnim napetostnim razpokam. Naš postopek izbire materiala se vedno začne z določitvijo obveznih standardov, ki jih mora material izpolnjevati. O skladnosti se ni mogoče pogajati in takoj zoži seznam sposobnih zlitin. Naša tovarna vzdržuje certificirana poročila o preskusih materialov in sledljivost za vsako uporabljeno obdelavo jekla, s čimer zagotavlja, da dobavljena univerzalna sklopka ustreza natančnim regionalnim in specifičnim regulativnim okvirom za uporabo.

Analiza komercialnih dejavnikov se na koncu konvergira k izbiri, ki temelji na vrednosti: material, ki zagotavlja zahtevano zmogljivost pri najnižjih skupnih izdatkih v načrtovani življenjski dobi, hkrati pa izpolnjuje omejitve glede časa dobave in skladnosti. Inženirska presoja pri Raydafon Technology Group Co., Limited pomeni vedeti, kdaj si prizadevati za prvovrstno zlitino, ki preprečuje drago okvaro, in kdaj sprejeti standardno kakovost, ker je tveganje obvladljivo in proračun realen. Ta uravnotežen pristop si je pridobil zaupanje tako vodij nabave kot inženirjev vzdrževanja.

Povzetek

Izbira materiala za univerzalno sklopko je večdimenzionalna odločitev, ki mora združiti navor, hitrost, vzdržljivost, odpornost proti koroziji, temperaturno toleranco, zmogljivost proizvodnega procesa, stroške in čas priprave v eno samo skladno izbiro. Noben univerzalni spojni material ni univerzalno najboljši – ogljikovo jeklo je odlično v stroškovno občutljivih suhih okoljih, legirano jeklo blesti v pogojih visokociklične utrujenosti, nerjavno jeklo je obvezno, ko vladata korozija ali higiena, lahke zlitine pa odpirajo dinamične aplikacije pri visokih hitrostih. Naša preizkušena metodologija pri Raydafon Technology Group Co., Limited se začne z mehanskim delovnim ciklom, nato filtrira materialne kandidate skozi okoljske in proizvodne leče ter na koncu potrdi izbiro glede na komercialne zahteve in zahteve glede skladnosti. S sočasnim vrednotenjem vseh dejavnikov našim strankam pomagamo, da se izognejo dragi pasti optimizacije enega parametra na račun drugega.

Naša tovarna je pripravljena podpreti vašo naslednjo zahtevo po univerzalni sklopki s popolnim inženirskim pregledom materiala, certificiranimi zalogami materiala in prilagodljivostjo proizvodnje, ki obsega količine prototipov do naročil v velikih količinah. Če določate univerzalno sklopko za zahtevno uporabo, stopite v stik z našo tehnično ekipo še danes. Pomagali vam bomo prevesti vaše podatke o delovanju v podrobno priporočilo materiala in konkurenčno ponudbo, s čimer bomo zagotovili, da univerzalna sklopka, ki jo namestite, zagotavlja desetletja zanesljive storitve.Obrnite se na Raydafon Technology Group Co., Limitedin dovolite nam, da uporabimo svoje dve desetletji strokovnega znanja o sklopkah za vaš pogon.

Pogosto zastavljena vprašanja

V1: Kateri je najpogostejši material, ki se uporablja za univerzalne sklopke v splošnih industrijskih aplikacijah?

Razredi srednje ogljikovega jekla, kot je C45 (EN 1.0503) in legirana jekla, kot je 40Cr (AISI 5140), so najpogosteje navedeni materiali za univerzalne sklopke za splošno uporabo. Ti materiali ponujajo odlično ravnovesje meje tečenja, odpornosti proti utrujenosti, obdelovalnosti in nizkih stroškov. V naši tovarni se standardni jarmi in križi za pogone tekočih trakov, kmetijske stroje in pogone črpalk z zmerno hitrostjo izdelujejo iz teh razredov, običajno v kaljenem in temperiranem stanju, da se doseže razpon trdote 220–280 HB. Za aplikacije, kjer ni znatne korozije ali temperaturnih ekstremov, ostajajo ogljikova in nizkolegirana jekla privzeta priporočila, ker omogočajo standardne proizvodne postopke, takoj dostopno toplotno obdelavo in zanesljivo delovanje, če so pravilno dimenzionirani. Vendar pa je treba tudi znotraj te skupne kategorije natančen razred in toplotno obdelavo uskladiti z zahtevano življenjsko dobo ob utrujenosti in največjim navorom.

V2: Kako temperatura vpliva na izbiro materiala za univerzalno sklopko?

Temperatura vpliva na izbiro materiala prek dveh primarnih mehanizmov: izgube trdnosti pri povišanih temperaturah in izgube žilavosti pri nizkih temperaturah. Pri temperaturah nad 200 °C aluminijeve zlitine in številni inženirski polimeri izgubijo pomemben del svoje trdnosti pri sobni temperaturi in so na splošno neprimerni. Jekla iz krom-molibdenove zlitine, kot je 42CrMo, razmeroma dobro ohranijo mehanske lastnosti do 450 °C in so naše standardno priporočilo za univerzalne spojke v vročem okolju. Za še višje temperature postanejo potrebna izločevalno utrjena nerjavna jekla ali superzlitine na osnovi niklja, čeprav imajo veliko višje stroške. Pri temperaturah pod ničlo lahko feritna jekla brez opozorila preidejo iz duktilnega v krhko in se zlomijo. Naša tovarna določa avstenitna nerjavna jekla ali nizkotemperaturna ogljikova jekla, legirana z nikljem, za kriogene in arktične aplikacije, ker ohranjajo udarno žilavost pod -100 °C. Vsak temperaturni ekstrem dodatno vpliva na mazanje in razdalje, zato je treba pri načrtovanju ležajnih prilegov in utornih povezav v sklopu univerzalne sklopke upoštevati koeficient toplotne razteznosti materiala.

V3: Ali lahko uporabim univerzalne spojke iz nerjavečega jekla pri aplikacijah z visokim navorom?

Da, univerzalne spojke iz nerjavečega jekla je vsekakor mogoče uporabiti pri aplikacijah z visokim navorom, vendar mora biti pri načrtovanju upoštevana na splošno nižja meja tečenja avstenitnih nerjavnih jekel v primerjavi s kaljenimi legiranimi jekli. Pogosta napaka je neposredna zamenjava jarma iz nerjavečega jekla 304 z jarmom iz legiranega jekla 40Cr, ne da bi povečali prečni prerez ali prilagodili toplotno obdelavo. Pri Raydafon Technology Group Co., Limited, ko stranka zahteva univerzalno sklopko z visokim navorom v jedkem okolju, ocenimo stopnje nerjavečega jekla, ki se utrdijo zaradi padavin, kot je 17-4PH (AISI 630). Pri toplotni obdelavi do stanja H900 doseže 17-4PH mejo tečenja, ki presega 1.100 MPa, kar je primerljivo z mnogimi legiranimi jekli, hkrati pa ohranja odlično odpornost proti koroziji. Duplex nerjavna jekla ponujajo tudi prepričljivo kombinacijo visoke trdnosti in vrhunske odpornosti proti razpokam zaradi obremenitve klorida. Ključno je uskladiti določen razred nerjavečega jekla z zahtevami po navoru in jedkim medijem – vsa nerjavna jekla niso enaka glede trdnosti ali odpornosti proti koroziji. Naša inženirska ekipa redno oblikuje univerzalne spojke iz nerjavečega jekla po meri, ki prenesejo obremenitve navora nad 50.000 Nm s skrbno izbiro razreda in optimizacijo geometrije jarma.

V4: Kateri material je najboljši za univerzalne sklopke, ki se uporabljajo v korozivnih okoljih?

Za vsa korozivna okolja ni enega samega "najboljšega" materiala, ker je optimalna izbira odvisna od specifičnega korozivnega sredstva, njegove koncentracije, temperature in tega, ali je sklopka pod napetostjo. Nerjaveče jeklo AISI 304 zagotavlja ustrezno zaščito za splošne zunanje in rahlo korozivne pogoje in je široko dostopno. V okoljih, bogatih s kloridi, kot je morska voda, slana voda ali izpostavljenost soli za odmrzovanje, se močno priporoča AISI 316 ali dupleks nerjavna jekla (npr. 2205), ker dodatek molibdena bistveno izboljša odpornost proti jamičasti in razpokani koroziji. Pri ekstremni izpostavljenosti kemikalijam – močnim kislinam, vročim jedkim raztopinam ali oksidacijskim kemikalijam – se naš izbor materialov premakne na zlitine z visoko vsebnostjo niklja, kot je Hastelloy C276 ali titan. V naši tovarni smo izdelali univerzalne spojke iz dupleks nerjavečega jekla za žerjave na ladijski ploščadi in iz superavstenitnega nerjavečega jekla za tekoče trakove belilnih obratov. Odločitev o materialu se vedno začne s podrobno analizo kemijske združljivosti, ki pogosto vključuje preskuse korozije v dejanski procesni tekočini. Prevlečeno ogljikovo jeklo je alternativa le, če prevleka ostane nedotaknjena; kakršna koli obraba na ležajnih površinah bo sprožila hitro korozijo.

V5: Zakaj je teža univerzalnega spojnega materiala pomembna pri aplikacijah pri visokih hitrostih?

V pogonskih sklopih za visoke hitrosti vrteča se masa univerzalne sklopke neposredno vpliva na obremenitve ležajev, kritične vrtilne frekvence gredi in kakovost ravnotežja, ki je potrebna za preprečitev uničujočih vibracij. Težja jeklena sklopka poveča upogib gredi pod lastno težo, kar lahko zmanjša bočno kritično hitrost sistema in prisili delovanje bližje resonančnim frekvencam. Lažji materiali, kot so visoko trdne aluminijeve zlitine ali konstruirani kompoziti, zmanjšajo vztrajnost in omogočajo hitrejše pospeševanje in zaviranje pogonskega sklopa, kar je bistveno pri servo gnanih indeksirnih mizah, tiskarskih valjih in preskusnih napravah. Naše izkušnje pri Raydafon Technology Group Co., Limited s hitrim uravnoteženjem kažejo, da je univerzalno sklopko z nižjo maso lažje uravnotežiti na finejši nivo, kar ima za posledico nižje ravni vibracij na ležajih. Vendar pa zmanjšanje teže ne more ogroziti zmogljivosti navora ali togosti. Naš izbor materialov za uporabo pri visokih hitrostih torej cilja na najvišje razmerje med trdnostjo in težo, ki je na voljo v proračunu. Aluminij 7075-T6 in titanove zlitine so pogosti kandidati. V nekaterih primerih oblikujemo votle ali skeletizirane jeklene spojke, da dosežemo zmanjšanje teže brez spreminjanja osnovnega materiala, vendar je izhodišče vedno material, ki je sposoben izpolniti cilje dinamične zmogljivosti.
