Kateri dejavniki vplivajo na delovanje hidravličnega cilindra kombajna pri delu na polju?

Na vrhuncu žetvene sezone šteje vsaka minuta. Sodoben kombajn s svojo zapleteno paleto hidravličnih sistemov se zanaša na desetine hidravličnih cilindrov za nadzor vsega, od višine žetve do hitrosti koluta in razkladalnega polža. Ko je aHidravlični cilinder kombajnazačne delovati slabo – odziva se počasi, pušča ali ne drži položaja – celotna operacija je ogrožena. Stroj je treba upočasniti ali še huje, ustaviti zaradi popravila. V sezoni, ko so vremenska okna ozka in se razmere pridelkov dnevno spreminjajo, zmogljivost teh valjev ni le tehnična zadeva; to je poslovno kritično vprašanje. Toda kateri dejavniki določajo, ali bo hidravlični cilinder žetvenega stroja dan za dnem zanesljivo deloval v težkih pogojih na polju ali pa bo postal vir frustracij in izpadov?

Ta članek ponuja celovito tehnično analizo dejavnikov, ki vplivajo na delovanje hidravličnega cilindra žetvenega stroja v dejanskih kmetijskih operacijah. Raziskali bomo vpliv kakovosti tesnila, nevarnost kontaminacije, učinke ciklične obremenitve, pomen pravilnega vzdrževanja tekočine ter vlogo zasnove jeklenke in izbire materiala. Na podlagi naših izkušenj priRaydafon Technology Group Co., Limited, bomo preučili, kako vsak od teh dejavnikov prispeva k splošni učinkovitosti in dolgoživosti hidravličnih cilindrov, ki so bistveni za sodobno žetev. Ne glede na to, ali ste kmet, upravitelj voznega parka ali vzdrževalec, vam bo ta vodnik pomagal razumeti skrite sile, ki določajo, ali vas bodo vaši hidravlični cilindri prenesli skozi žetev ali pa vas bodo pustili na cedilu na polju.

Kazalo

• 1. Kako tesnila in mazanje določajo zmogljivost cilindra?
• 2. Kaj kontaminacija naredi hidravličnemu cilindru kombajna?
• 3. Kako ciklično spreminjanje obremenitve vpliva na zanesljivost hidravličnega cilindra?
• 4. Kakšna je vloga hidravlične tekočine pri dolgoživosti cilindra?
• 5. Katere tehnične specifikacije so pomembne za delovanje na terenu?
• 6. Pogosto zastavljena vprašanja (FAQ)
• 7. Zaključek

1. Kako tesnila in mazanje določajo zmogljivost cilindra?

Predstavljajte si hidravlični cilinder kombajna kot natančno nastavljen bat, ki se premika znotraj polirane cevi. Tesnilni sistem je kritičen vmesnik, ki visokotlačno hidravlično tekočino zadrži tam, kjer spada – na eni strani bata – in preprečuje, da bi ušla mimo. Okvara tesnila ni samo puščanje; to je izguba nadzora. Primarna tesnila v hidravličnem cilindru vključujejo tesnilo droga, ki preprečuje uhajanje tekočine vzdolž batnice; tesnilo bata, ki ločuje obe tlačni komori; in tesnilo brisalca, ki strga umazanijo in vlago s droga, ko se uvleče. Učinkovitost teh tesnil je določena z njihovo materialno sestavo, obliko in stanjem površin, s katerimi se dotikajo. Pri žetvi, kjer je jeklenka lahko izpostavljena ekstremnim temperaturam, prahu in vlagi, je treba tesnilni material skrbno izbrati. Poliuretanska tesnila, na primer, ponujajo odlično odpornost proti obrabi in so pogosto prednostna za tesnila drogov v kmetijskih aplikacijah, medtem ko so tesnila na osnovi PTFE izbrana zaradi nizkega trenja pri aplikacijah pri visokih hitrostih.

Stanje izvrtine cilindra in površine batnice je enako kritično. Opraskana ali razrezana palica lahko prereže tesnilo palice, kar povzroči hitro puščanje. Podobno lahko groba izvrtina poškoduje tesnilo bata in zmanjša učinkovitost cilindra. V naši tovarni uporabljamo kombinacijo honanja in bruniranja z valji, da dosežemo površinsko obdelavo Ra 0,2-0,4 µm na izvrtini in trdo kromirano prevleko (debeline 50-70 µm) na drogu. Ta kombinacija zagotavlja gladko površino, odporno proti obrabi, ki podaljšuje življenjsko dobo tesnil. Mazanje je nevidni podporni sistem za tesnila. Med tesnilom in drogom mora biti tanek sloj hidravlične tekočine, da se zmanjša trenje in prepreči obraba. Če je tekočina onesnažena z vodo ali delci, lahko razgradi ta film, kar povzroči povečano obrabo in prezgodnjo odpoved tesnila. Dobro oblikovan valj bo imel mazalni utor, ki zadrži majhno količino tekočine, da zagotovi neprekinjen film. Pri Raydafonu smo izdelali naš Harvester hidravlični cilinder z optimizirano zasnovo tesnilnih utorov in površinsko obdelavo, ki zmanjšuje trenje in povečuje življenjsko dobo tesnila, kar zagotavlja zanesljivo delovanje tudi v najzahtevnejših pogojih na terenu.

2. Kaj kontaminacija naredi hidravličnemu cilindru kombajna?

Kontaminacija je tihi sovražnik katerega koli hidravličnega sistema, vendar je še posebej škodljiva pri kmetijskih aplikacijah, kjer je izpostavljenost umazaniji, prahu in vlagi neizogibna. Kombajn deluje v oblaku prahu in ostankov pridelka, njegovi hidravlični cilindri pa so nenehno izpostavljeni tem onesnaževalcem. Najpogostejša in uničujoča oblika onesnaženja so delci – pesek, prah in delci pridelka. Ti delci lahko vstopijo v valj skozi tesnilo droga, zlasti če je tesnilo brisalca poškodovano ali obrabljeno. Ko so delci v notranjosti, delujejo kot abraziv, ki brusi batnico, izvrtino cilindra in tesnila. To se pogosto imenuje palica za "vlečenje žice", kjer trdi delci zarežejo na površino palice, kar vodi do trajnega puščanja. Po podatkih s terena lahko eno samo zrno peska, ujeto med tesnilo in palico, povzroči puščanje v nekaj urah.

Najpogostejša vstopna točka za kontaminacijo je območje tesnila droga, zlasti če je ogroženo tesnilo brisalca. Obrabljeno tesnilo brisalca omogoča nabiranje prahu na drogu, ki se nato med umikom vleče v valj. Druga možna vstopna točka so odzračevalni filtri na hidravličnem rezervoarju, ki lahko, če so zamašeni ali poškodovani, omogočijo vstop atmosferskega prahu v sistem. Kontaminacija lahko privede do hitrega zmanjšanja zmogljivosti cilindra, vključno z nepravilnim gibanjem, puščanjem in morebitno popolno odpovedjo. Študija, izvedena na floti kombajnov, je pokazala, da so imeli stroji s proaktivnim programom za nadzor kontaminacije – vključno z rednim vzorčenjem olja, menjavo odzračevalnih filtrov in uporabo visokokakovostnih tesnil – 60 % manj okvar valjev kot tisti brez takega programa. Naša tovarna v podjetju Raydafon Technology Group Co., Limited uporablja vrhunska tesnila brisalcev z zasnovo z dvojnimi ustnicami, da čim bolj poveča odstranitev kontaminantov iz palice, preden lahko vstopijo v valj. Poleg tega je naš hidravlični cilinder Harvester zasnovan z možnostjo zaščitnega pokrova proti prahu za ekstremne pogoje, ki zagotavlja dodatno plast zaščite pred kontaminacijo.

Onesnaženje vode je še ena pomembna nevarnost. Voda lahko vstopi v hidravlični sistem zaradi kondenzacije ali neposredne izpostavljenosti dežju ali izpiranju. Voda v hidravlični tekočini lahko povzroči korozijo izvrtine in droga cilindra ter tesnil. Prav tako zmanjša mazljivost tekočine, kar poveča obrabo. Idealna rešitev je uporaba hidravlične tekočine z dobro stopnjo demulzibilnosti, ki omogoča, da se voda loči in odteče iz rezervoarja. Redno vzorčenje in analiza hidravlične tekočine lahko zaznata prisotnost vode in delcev, kar omogoča korektivne ukrepe, preden povzročijo znatno škodo. Redna analiza olja je temelj naših priporočil za preventivno vzdrževanje hidravličnega cilindra Harvester.

3. Kako ciklično spreminjanje obremenitve vpliva na zanesljivost hidravličnega cilindra?

Žetev ni postopek v ustaljenem stanju. Obremenitve hidravličnega cilindra kombajna se nenehno spreminjajo, ko se stroj premika po polju. Hladilnik je treba dvigniti in spustiti, hitrost koluta je treba prilagoditi in polž mora biti iztegnjen. Vsako od teh gibov ustvari cikel obremenitve: valj se razširi, zadrži položaj in se nato umakne. Med sezono žetve se lahko posamezen valj tisočkrat zavrti, od nekaj metrov do polnega giba. To je znano kot obremenitev zaradi utrujenosti in je glavni vzrok za okvaro cilindra skozi čas.

Da bi razumeli vpliv ciklične obremenitve, moramo upoštevati napetosti na komponentah. Batnica je med raztezanjem in umikanjem izpostavljena nateznim in tlačnim obremenitvam. Tesnila doživljajo pritisk in trenje. Kovinske komponente, zlasti batnica in glava cilindra, so zaradi teh ciklov izpostavljene obremenitvi zaradi utrujenosti. Sčasoma se lahko pojavijo mikrorazpoke, ki vodijo do okvare. Sposobnost jeklenke, da prenese ciklične obremenitve, je odvisna od njene zasnove in uporabljenih materialov. Večji premer batnice na primer zagotavlja večjo odpornost proti upogibanju pod tlačno obremenitvijo. Dvojno delujoči valj, ki uporablja hidravlični tlak tako za iztegovanje kot za umik, zagotavlja bolj nadzorovano gibanje in lahko bolje prenese udarne obremenitve kot enostransko delujoči valj. Poleg tega lahko način namestitve cilindra vpliva na njegovo sposobnost obvladovanja stranskih obremenitev, ki so običajne pri žetvi. Zasnova in material batnice sta prav tako kritična. Jeklo visoke trdnosti z dobrimi lastnostmi utrujenosti, kot je 42CrMo4 ali 4140, se običajno uporablja v aplikacijah z visokim ciklom. To je material, ki ga določimo v našem hidravličnem cilindru žetvenega stroja pri Raydafonu.

Za določitev pričakovane življenjske dobe jeklenke pod ciklično obremenitvijo inženirji uporabljajo izračune, ki temeljijo na pristopu napetosti in življenjske dobe (S-N) ali mehaniki loma. Meja vzdržljivosti materiala je ključni dejavnik. Obremenitvena pot valja mora biti zasnovana tako, da zmanjša koncentracije napetosti, ki lahko delujejo kot začetne točke za razpoke zaradi utrujenosti. Na stičiščih glave valja in veznih drogov (ali prirobnice) je bistvenega pomena uporaba zaobljenih polmerov namesto ostrih vogalov. Batnica mora biti zasnovana tako, da prenese največjo pričakovano bočno obremenitev brez upogibanja. V resničnih pogojih lahko dobro zasnovan hidravlični cilinder Harvesterja prenese milijone ciklov. Jeklenka, ki prezgodaj odpove zaradi utrujenosti, je pogosto posledica napake v materialu, konstrukcijske napake (kot je dvig napetosti) ali nepričakovane preobremenitve. Naslednja tabela primerja odpornost proti utrujenosti različnih materialov batnice pri tipičnih obremenitvah žetve.

4. Kakšna je vloga hidravlične tekočine pri dolgoživosti cilindra?

Hidravlična tekočina je življenjska sila sistema, vendar je pogosto najbolj zanemarjena komponenta. Tekočina opravlja številne kritične funkcije: prenaša moč, maže gibljive dele, zagotavlja zaščito pred korozijo in pomaga pri hlajenju sistema. Viskoznost in čistost hidravlične tekočine neposredno vplivata na delovanje hidravličnega cilindra žetvenega stroja. Če je tekočina preveč viskozna, se bo valj premikal počasi in sistem bo neučinkovit. Če je tekočina preredka, se bo notranje puščanje v valju povečalo, kar bo povzročilo izgubo moči in natančnosti pozicioniranja. Indeks viskoznosti tekočine, ki kaže, koliko se njena viskoznost spreminja s temperaturo, je še posebej pomemben pri aplikacijah žetve, kjer lahko sistem deluje v širokem razponu temperatur.

Redno vzdrževanje tekočine je bistveno za dolgo življenjsko dobo cilindra. Tekočino je treba vzdrževati čisto in brez onesnaževal ter jo je treba zamenjati v intervalih, ki jih priporoča proizvajalec. Uporaba visokokakovostnega filtra, tako v povratnem vodu kot v sesalnem vodu, je ključnega pomena za ohranjanje čistega sistema. Poleg mehanske filtracije je treba spremljati tudi kemične lastnosti tekočine. Aditivi proti obrabi, zaviralci korozije in oksidacijska stabilnost tekočine so bistveni za zaščito cilindra in preostalega sistema. Če tekočina oksidira, lahko tvori blato in lak, ki lahko zamašita ventile in poškodujeta tesnila. Če aditivov zmanjka, tekočina ne bo nudila potrebne zaščite pred obrabo in korozijo. Stanje hidravlične tekočine je treba občasno testirati glede viskoznosti, vsebnosti vode in števila delcev. To je edini način, da zagotovite, da tekočina deluje v skladu z zahtevami. Pri Raydafon Technology Group Co., Limited priporočamo program za analizo tekočin za vse stranke s kombajni, ki se pogosto uporabljajo, saj zagotavlja preprost in učinkovit način za spremljanje zdravja hidravličnega sistema in predvidevanje potrebe po menjavi olja ali drugem vzdrževanju.

Pogosta napačna predstava je, da je treba hidravlično tekočino zamenjati šele, ko je videti umazana. V praksi se učinkovitost tekočine pogosto poslabša, preden pride do kakršnih koli vidnih sprememb. Razgradnjo paketa aditivov je mogoče izmeriti z analizo olja. Na primer, visoko kislinsko število pomeni, da olje oksidira in ga je treba zamenjati. Redna analiza tekočine daje jasno sliko o zdravju tekočine in omogoča načrtovano vzdrževanje, kar preprečuje nepričakovane okvare cilindra. Naslednja tabela povzema priporočeni razpored vzdrževanja tekočine za hidravlični cilinder žetvenega stroja, ki se uporablja pri običajnih operacijah na terenu.

5. Katere tehnične specifikacije so pomembne za delovanje na terenu?

Da bi izbrali pravi hidravlični cilinder Harvester za določeno aplikacijo, morajo inženirji in upravitelji opreme skrbno oceniti ključne tehnične specifikacije. Te specifikacije določajo fizične zmogljivosti cilindra in njegovo združljivost s hidravličnim sistemom stroja. Najbolj temeljna specifikacija je velikost izvrtine valja (notranji premer cevi valja), ki določa teoretično silo, ki jo lahko valj ustvari pri danem tlaku. Valj z večjo izvrtino lahko izvaja večjo silo, vendar je lahko počasnejši in zahteva večjo količino tekočine. Premer batnice vpliva na upogibni upor valja in njegovo hitrost pri povratnem hodu, saj batnica zmanjša učinkovito površino bata.

Dolžina giba cilindra mora biti usklajena z zahtevanim obsegom gibanja priključka, ki ga krmili. Delovni tlak, ki se običajno meri v barih ali PSI, določa hidravlični sistem stroja. Jeklenka mora biti ocenjena tako, da prenese največji tlak, ki ga sistem lahko proizvede. Tesnila morajo biti določena tako, da ohranijo svojo celovitost pri delovnem tlaku in temperaturi. Način namestitve cilindra (npr. pritrditev na zatič, prirobnica, nastavek) določa, kako je pritrjen na stroj, pritrditev pa mora biti izbrana tako, da ustreza obremenitvam in poti napetosti.

Poleg osnovnih specifikacij mora inženir upoštevati prisotnost kakršnih koli specializiranih funkcij, kot je vgrajena naprava za blaženje, ki nadzoruje hitrost cilindra na koncu njegovega giba, ali zaporni ventil, ki preprečuje, da bi valj odnasel pod obremenitvijo. Material cevi cilindra in batnice je ključnega pomena za življenjsko dobo in odpornost proti koroziji. Spodnja tabela ponuja primerjavo tipičnih specifikacij hidravličnega cilindra Harvester za različne vrste strojev, ki prikazuje, kako se zahteve razlikujejo glede na uporabo.

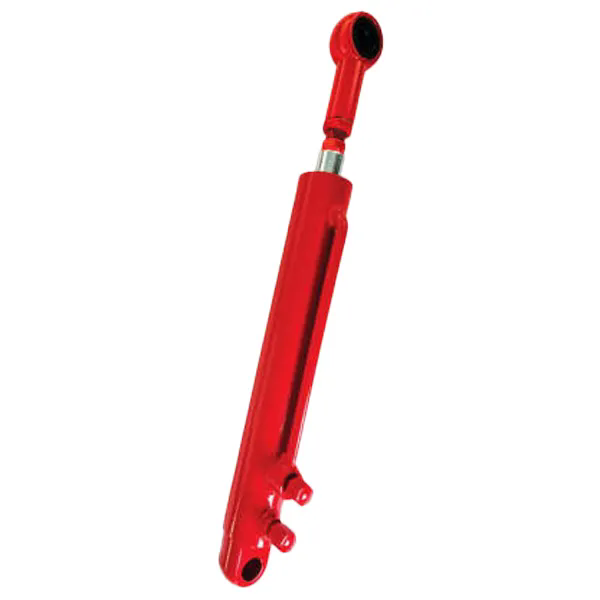

Pri Raydafonu je naš hidravlični cilinder žetvenega stroja zasnovan tako, da izpolnjuje zahtevne zahteve kmetijskih operacij. Ponujamo celotno paleto velikosti izvrtin, dolžin gibov in stilov vgradnje, da se prilagodimo posebnim potrebam kombajnov, žetvenih strojev in druge žetvene opreme. Naši cilindri imajo indukcijsko utrjene batnice 42CrMo4, ki zagotavljajo izjemno trdnost in odpornost na utrujenost in udarce. Uporabljamo visokokakovostna poliuretanska tesnila za drogove in batna tesnila iz PTFE, ki zagotavljajo zanesljivo tesnjenje v širokem razponu temperatur in tlakov. Vsaka jeklenka je testirana, da zagotovimo, da izpolnjuje naše stroge standarde kakovosti, preden zapusti našo tovarno.

6. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kako pogosto je treba zamenjati tesnila v hidravličnem cilindru kombajna?

Odgovor: Interval menjave tesnila za hidravlični cilinder Harvester je odvisen od več dejavnikov, vključno z urami delovanja, delovnim okoljem in stanjem hidravlične tekočine. Kot splošno vodilo priporočamo pregled tesnil cilindrov na začetku vsake žetvene sezone. Če jeklenka kaže znake puščanja ali če je palica videti razrezana ali opraskana, je treba tesnila zamenjati. V praksi veliko kombajnov zahteva zamenjavo tesnila vsakih 1500 do 2500 delovnih ur. Naša tovarna pri Raydafon Technology Group Co., Limited zagotavlja komplete tesnil in podrobna navodila za namestitev za vse naše jeklenke. Program rednih pregledov je najboljši način za določitev pravilnega intervala za vaše posebne pogoje delovanja.

Vprašanje 2: Kaj je najpogostejši vzrok notranjega puščanja v hidravličnem cilindru?

Odgovor: Najpogostejši vzrok notranjega puščanja v hidravličnem cilindru Harvesterja je obrabljeno ali poškodovano tesnilo bata. Tesnilo bata ločuje obe tlačni komori valja. Ko se tesnilo obrabi, lahko hidravlična tekočina pušča z visokotlačne strani na nizkotlačno stran, kar povzroči izgubo moči in hitrosti. To je pogosto posledica onesnažene hidravlične tekočine, ki deluje kot abraziv in obrabi tesnilo. V mnogih primerih je videti, da jeklenka navzven še vedno ne pušča, vendar se bo notranje puščanje pokazalo kot počasno, plazeče gibanje droga jeklenke. Težavo je mogoče odkriti s preprostim preskusom tesnjenja, rešitev pa je zamenjava tesnila bata in zagotovitev čiste hidravlične tekočine.

Vprašanje 3: Kako lahko preprečim vdor vlage v moj hidravlični cilinder?

Odgovor: Vlaga lahko vstopi v hidravlični cilinder kombajna po več poteh. Najpogostejša pot je skozi tesnilo droga in tesnilo brisalca v vlažnih razmerah. Druga pot je skozi odzračevalni filter na hidravličnem rezervoarju. Da preprečite vdor vlage, se prepričajte, da je odzračevalni filter čist in pravilno deluje. Za aktivno odstranjevanje vlage iz zraka, ki vstopa v rezervoar, se lahko uporablja sušilno dihalo. Prav tako redno preverjajte jeklenko za morebitne znake vode v olju, kot je mlečni videz. Če je prisotna voda, jo izpustite in zamenjajte. Uporaba visokokakovostne hidravlične tekočine z dobro sposobnostjo raztapljanja bo pripomogla k ločevanju vode od olja, kar bo omogočilo njegovo odvajanje iz rezervoarja. Poleg tega se izogibajte uporabi visokotlačnega izpiranja tesnil jeklenk, saj lahko voda potisne mimo tesnil.

Vprašanje 4: Kaj pomeni specifikacija "dolžina hoda" za hidravlični cilinder?

Odgovor: Dolžina giba je največja razdalja, ki jo lahko prevozi batnica od popolnoma uvlečenega položaja do popolnoma iztegnjenega položaja. Ta specifikacija določa obseg gibanja, ki ga lahko zagotovi valj. Pri izbiri hidravličnega cilindra žetvenega stroja mora biti dolžina giba usklajena z zahtevanim gibanjem priključka. Na primer, dvižni valj glave na kombajnu mora imeti dovolj dolg hod, da omogoča dvig glave na polno transportno višino. Če je dolžina giba prekratka, se orodje ne bo premaknilo v celotnem območju gibanja. Če je predolg, lahko valj doseže dno ali preseže zahtevano območje. Naša tovarna pri Raydafon Technology Group Co., Limited ponuja široko paleto dolžin gibov, ki ustrezajo različnim aplikacijam žetve.

Vprašanje 5: Ali je mogoče hidravlični cilinder kombajna obnoviti ali ga je treba zamenjati?

Odgovor: Da, hidravlični cilinder kombajna je običajno mogoče obnoviti. Postopek obnove vključuje razstavljanje jeklenke, pregled vseh komponent in zamenjavo obrabljenih ali poškodovanih delov. Najpogosteje zamenjani deli med obnovo so tesnila (tesnilo droga, tesnilo bata, tesnilo brisalca), drog (če je zarezan ali upognjen) in cev valja (če je poškodovana). Ponovna izdelava jeklenke je pogosto bistveno cenejša od nakupa nove jeklenke in je običajna praksa za podaljšanje življenjske dobe opreme. Naša tovarna pri Raydafon Technology Group Co., Limited ponuja komplete za obnovo in storitve obnove za naš hidravlični cilinder Harvester.

7. Zaključek

Učinkovitost hidravličnega cilindra Harvesterja pri operacijah na terenu določa zapleteno medsebojno delovanje dejavnikov: kakovost tesnila, nadzor kontaminacije, upravljanje obremenitve, vzdrževanje tekočine in konstrukcijske specifikacije. Vsak dejavnik igra ključno vlogo pri zagotavljanju, da valj zagotavlja zanesljivo, učinkovito in dolgotrajno delovanje v zahtevnem okolju delovne žetve. Z razumevanjem teh dejavnikov lahko inženirji, upravitelji opreme in operaterji sprejemajo informirane odločitve za povečanje učinkovitosti in dolgo življenjsko dobo svoje hidravlične opreme. Celovit program vzdrževanja, proaktivni nadzor kontaminacije in izbira visokokakovostnih komponent so bistvenega pomena za doseganje optimalne učinkovitosti.

Pri Raydafon Technology Group Co., Limited imamo več kot desetletje izkušenj s proizvodnjo visokokakovostnih hidravličnih komponent za kmetijsko industrijo. Naš hidravlični cilinder Harvester je zasnovan in izdelan tako, da izpolnjuje najvišje standarde zmogljivosti in zanesljivosti, z uporabo vrhunskih materialov, natančne strojne obdelave in strogega nadzora kakovosti. Zavezani smo k temu, da našim strankam zagotovimo najboljše možne rešitve za njihove hidravlične potrebe. Če imate kakršna koli vprašanja o izbiri ali vzdrževanju hidravličnega cilindra za vašo žetveno opremo, se obrnite na našo strokovno ekipo.

Obrnite se na Raydafon Technology Group Co., Limited še danesče želite izvedeti več o našem hidravličnem cilindru žetvenega stroja in o tem, kako lahko izboljša zanesljivost in učinkovitost vaših operacij žetve.
