Factory Direct PTO Shaft for Tractors and Agricultural Implements

Kardanska gred Raydafon — kaj delamo in kako izdelujemo

Naša tovarna in izkušnje

  • Osredotočeni smo na raziskave in razvoj ter proizvodnjo kardanskih gredi in imamo bogate izkušnje s kmetijskimi transmisijskimi sistemi.
  • Naša lastna tovarna je v kitajskem grozdu industrije kmetijske opreme.
  • Nadzorujemo celoten proces: nabavo materiala, kovanje, strojno obdelavo, montažo in testiranje.
  • Dobavljamo celotno paleto kardanskih gredi za kosilnice, rotacijske freze, trosilnike gnojil, drobilnike in drugo.
  • Naši izdelki gredo v Evropo, Ameriko, Bližnji vzhod, Južno Ameriko in druge razvite kmetijske trge.

Poudarek oblikovanja: varnost, vsestranskost, vzdržljivost

  • Vsaka pogonska gred uporablja cev iz ogljikovega jekla visoke trdnosti in vilice iz kovanega jekla.
  • Visoka trdnost in velik navor — stabilen pri velikih obremenitvah in visokofrekvenčnem delovanju.
  • Ponujamo več mednarodnih standardnih vmesnikov: italijanski tip CE, nemški tip WAL, ameriški standard ASAE itd.
  • Zaradi tega so naše gredi združljive z različnimi znamkami kmetijskih strojev.

Varnostne funkcije, ki jih vgradimo

  • Varnostni pokrov in sklopka za omejevanje navora sta standardna — preprečuje poškodbe zaradi preobremenitve in telesne poškodbe zaradi zagozditve.
  • Nekateri vrhunski modeli podpirajo hitro priključitev in izvleko – enostavno zamenjavo in popravilo na prostem.
  • Položaj lukenj za mazanje je dobro zasnovan s tesnilno strukturo — podaljšuje cikle mazanja in zmanjšuje dnevno vzdrževanje.
  • Vsak komplet je podvržen dinamičnemu uravnoteženju in preizkusu trdnosti, preden zapusti tovarno — brez nenavadnih vibracij pri visokih hitrostih.

Prilagajanje in dobava

  • Oskrbujemo proizvajalce originalne opreme za kmetijske stroje in maloprodajne kanale – poznamo razlike med panogami.
  • Podpiramo prilagajanje vzorcev in serijsko nestandardno proizvodnjo.
  • Prilagodljivi dobavni cikli; naša tehnična ekipa pomaga pri izbiri in ujemanju vmesnikov.
  • Standardni modeli so vedno na zalogi in so odposlani še isti dan.

Kje se uporabljajo naše kardanske gredi

  • Srednji in veliki kmetijski stroji
  • Vrtna oprema
  • Stroji za krmo živine

Če imate posebno aplikacijo,kontaktirajte nasza risbe, priročnike s specifikacijami ali podporo za testiranje vzorcev. Za vas bomo prilagodili rešitev prenosa.

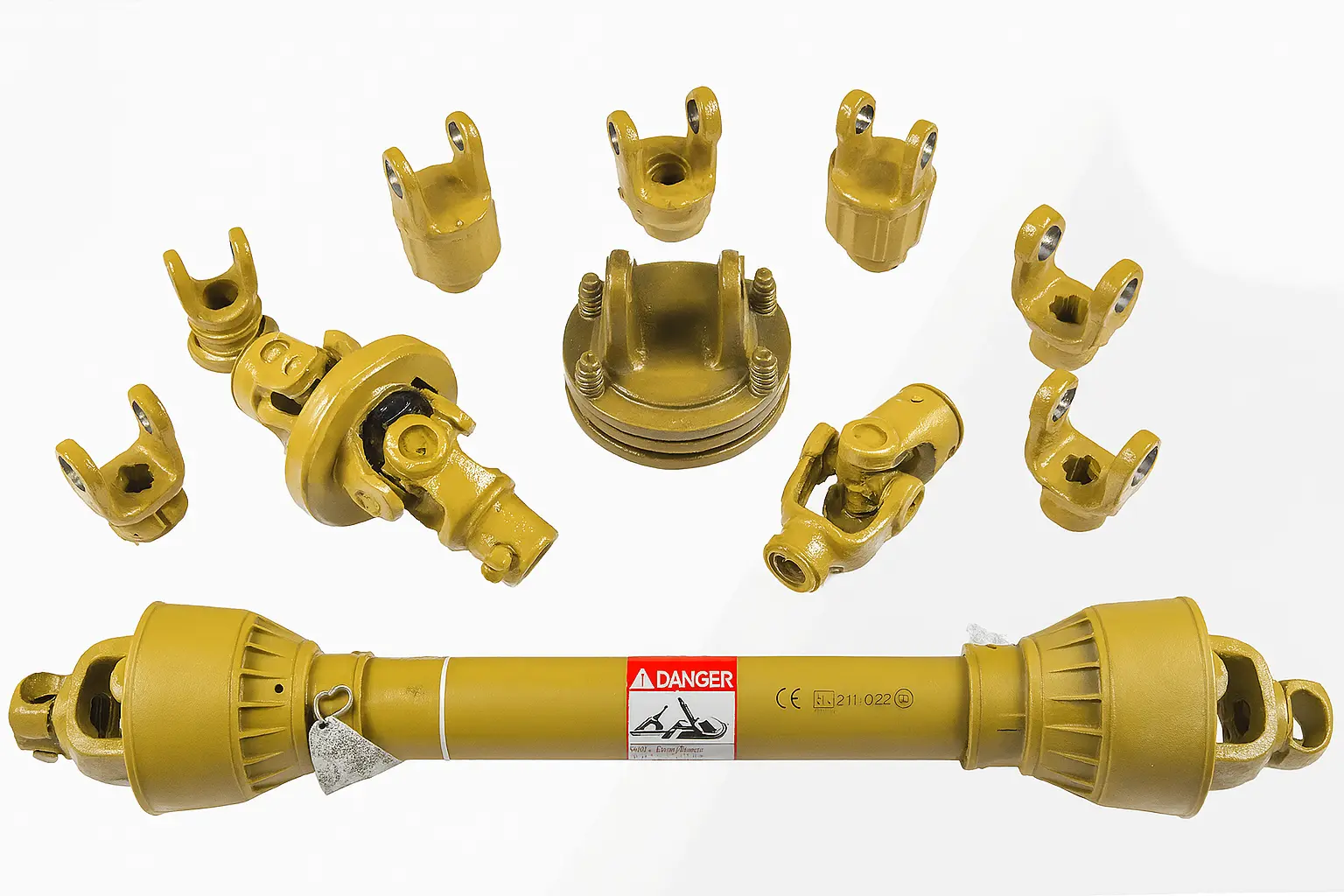

Raydafon PTO Shaft

Kako odstraniti kardansko gred iz menjalnika

Odstranjevanje kardanske gredi ni zapleteno, vendar lahko napačno ravnanje poškoduje komponente vmesnika ali ogrozi varnost. Tukaj priporočamo, kako to storite.

Preden začnete

  • Najprej izklopite vir napajanja.
  • Preden začnete, se prepričajte, da je oprema popolnoma izklopljena.

Preverite vrsto povezave

  • Večina kardanskih gredi Raydafon uporablja varnostno zaklepno strukturo.
  • Poiščite potisni zadrževalni obroč ali zapah blizu konca menjalnika.
  • Nekateri modeli uporabljajo vijake - potrebovali boste šestrobi ali Torx ključ.

Koraki za odstranitev

  • Primite zaščitni pokrov v bližini menjalnika in ga previdno povlecite nazaj, da odkrijete povezavo.
  • Za vrsto zadrževalnega obroča za gumbe: z eno roko pritisnite na obroč, z drugo pa nežno izvlecite gred.
  • Za tip vijaka: odvijte pritrdilni vijak in ga nežno potegnite.

Na kaj morate biti pozorni

  • Ne vlecite močno in ne tresite preveč — to lahko poškoduje zobniški zobnik ali oljno tesnilo ležaja.
  • Če je vmesnik zarjavel in se je zataknil, popršite mazivo za odstranjevanje rje, počakajte nekaj minut in nato poskusite počasi.
  • Če je še vedno težko, z gumijastim kladivom dvakrat nežno potrkajte po robu lupine, da se zrahlja.

Po odstranitvi

  • Preverite, ali je na vmesniku utora zareze, obraba ali deformacija.
  • Če odkrijete težavo, ga ne nameščajte trdo – najprej zamenjajte dodatno opremo.
  • Kardanske gredi in menjalniki Raydafon imajo standardne vmesnike — poravnajte smer in se vrnejo nazaj brez grobe sile.

Če naletite na negotovo strukturo ali zastoj,se obrnite na tehnično podporo Raydafon. Zagotovimo lahko strukturne risbe ali video navodila na podlagi vašega modela, tako da ne boste odložili načrtov kmetovanja.

PTO shaft removal

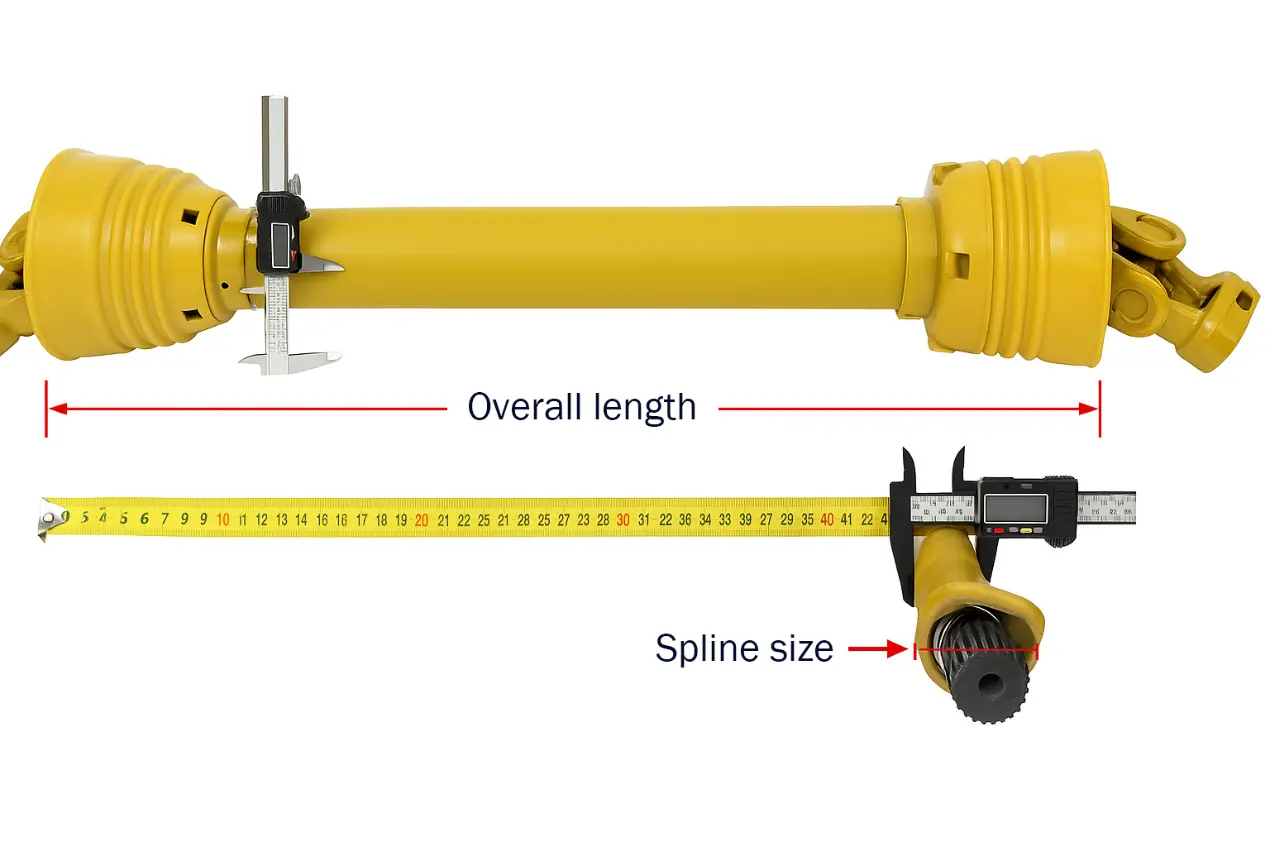

Kako izmeriti kardansko gred

Pred zamenjavo ali prilagajanjem kardanske gredi je ključnega pomena natančna meritev. Napačna velikost vpliva na namestitev in lahko povzroči slabo delovanje ali poškodbo opreme. Priporočamo, da pred meritvijo odstranite gred iz opreme.

1. Skupna dolžina

  • Merite od konca do konca v uvlečenem stanju.
  • To pomeni od zunanjega roba ene vilice do zunanjega roba druge vilice.
  • Ne merite samo dolžine plašča - to je netočno.

2. Velikost zlepka (končni konektor izhoda)

  • Običajne specifikacije utora: 1-3/8" 6 zob, 1-3/8" 21 zob, 1-3/4" 20 zob itd.
  • S čeljustjo izmerite zunanji premer zlepka.
  • Preštejte število utornih zob.
  • Konektorji Raydafon podpirajo več mednarodnih standardov za enostavno povezovanje z različnimi znamkami.

3. Tip premera cevi in ​​struktura

  • Srednji del je običajno šestkotna cev, zvezdasta cev ali kvadratna cev.
  • To določa zmogljivost navora in teleskopsko območje.
  • Uporabite pomično merilo za merjenje razdalje med nasprotnimi stranicami (vzporedne stranice za šesterokotne cevi, razmik med zobmi za zvezdaste cevi).
  • Zabeležite celoten teleskopski hod.

4. Varnostna zaščitna struktura

  • Preverite, ali je rokav popoln.
  • Preverite protizdrsne obroče na obeh koncih gredi.
  • To pomaga ugotoviti, ali je pogonsko gred mogoče še naprej uporabljati.

Če niste prepričani, kako meriti, ali vas skrbi napaka pri merjenju, fotografirajte in svoje podatke pošljite tehnični ekipi Raydafon. Zagotavljamo potrditev dimenzijske risbe, priporočila za hitro ujemanje ali obdelavo po meri. Ti izbereš pravoKardanska gredin ga uporabite takoj po namestitvi brez sprememb.Kontaktirajte nasza brezplačen obrazec za potrditev dimenzij ali video z navodili.

PTO shaft measurement

O Raydafonu

Raydafon je proizvajalec, ki se osredotoča na transmisijo in hidravlično tehnologijo. Dolgo služimo kmetijski opremi, industrijski avtomatizaciji in novim energetskim področjem.

  • Nahaja se v osrednjem industrijskem pasu prenosnih delov na Kitajskem.
  • Popoln sistem dobavne verige in neodvisne zmogljivosti obdelave.
  • Integrirani tovarniški sistem: raziskave in razvoj, litje, končna obdelava, montaža in testiranje.
  • Držimo se kakovosti kot temelja, dostave kot merila in storitev kot podpore.
  • Ponujamo stabilne in zanesljive rešitve za prenos električne energije za globalne stranke.

Naša linija izdelkov

  • Visoko učinkoviti polžasti menjalniki
  • Kompaktni planetni menjalniki z visokim razmerjem
  • Hidravlični cilindri za kmetijske stroje in strojno opremo
  • Standardni deli in nestandardne prilagoditve — hitro se odzovemo in nudimo prilagodljive rešitve.

Aplikacije in trgi

  • Stroji za setev in gnojenje
  • Oprema za mešanje
  • Fotovoltaični sledilni sistemi
  • Dvižne ploščadi
  • Izvažajo v jugovzhodno Azijo, Južno Ameriko, vzhodno Evropo, Bližnji vzhod itd.

Vsaka serija prestane več krogov tovarniškega pregleda: testiranje navora, testiranje tesnjenja, pregled tolerance sestavljanja. Vsak izdelek je narejen tako, da "stabilno deluje in je dostavljen pravočasno."

Če iščete zanesljivo kitajsko tovarno menjalnikov in hidravličnih delov ter dobavitelja, je Raydafon partner, ki ga ne smete zgrešiti. Pozdravljamo globalne stranke, da razpravljajo o sodelovanju z risbami in vzorci. Strankam pomagamo zgraditi učinkovite in vzdržljive mehanske sisteme s konkurenčnimi cenami, profesionalno tehnologijo in neprekinjeno stabilno dostavo.

Raydafon factory

View as

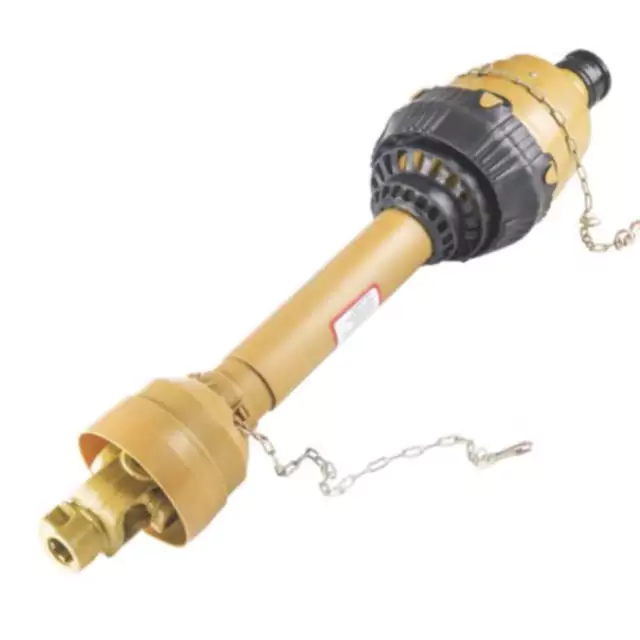

Kardanska gred za balirke Krone

Kardanska gred za balirke Krone

Prevleka kardanske gredi balirke Krone KR100/125/155/130/160, 1500/1800, 1500V/1250 MC in 1250/1550. Standardne možnosti velikosti 4 in CV velikosti 4 uporabljajo gred 1210 z utorom 1,375-6. Velikost 6 CV je na voljo za 1500/1800 in izbrane različice 1250/1500; 1500V/1250 MC uporablja 2380 ali 2480 CV z 1.375-6. Možnosti sklopke vključujejo FT34 pri 1.000 N·m, FT32 pri 1.000 N·m, FT42 pri 1.450 N·m, izrez K64/2 pri 1.050 ali 1.500 N·m in FF1 pri 1.000 N·m. Številke osnovnih delov CV so 71R4121UCW07000 za CAT3/540 in 71R6121UCW07000 za CAT4/540, obe 1.375-6. MOQ, prilagoditev in dobavni rok so navedeni na naročilo po potrditvi modela balirke in obstoječe konfiguracije gredi.

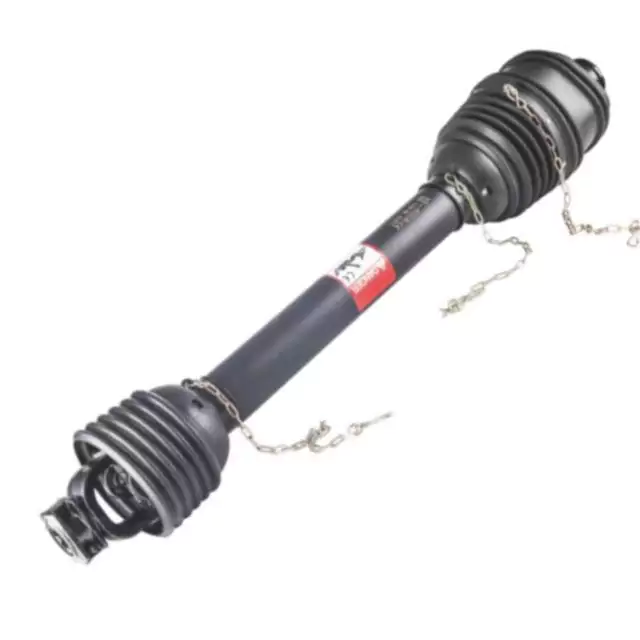

Kardanska gred za balirke za okrogle bale Case IH

Kardanska gred za balirke za okrogle bale Case IH

Kardanska gred za balirke za okrogle bale Case IH — pokriva RB444, RB454, RB455A, RB464, RB554 in RB564 ter različice RB454 Silage in RB454 Rotor Cutter. CAT4 in CAT5 pogonski sklopi s konstantno hitrostjo s torno sklopko; vhodni spline 1.375-6 ali 1.375-21 odvisno od traktorja; zahtevana moč 40–100 KM (30–75 kW). Referenčni navor sklopke od 1.000 N·m (CAT3/S4) do 1.800 N·m (CAT4/S6). Pošljite svoj model balirke in priključni priključek traktorja — potrdimo kategorijo pogonskega sklopa, navor sklopke in dolžino gredi ter v 24 urah vrnemo tovarniško ponudbo.
Kardanska gred za modele balirk New Holland Square 900

Kardanska gred za modele balirk New Holland Square 900

Ta kardanska gred za modele New Holland Square Balers 900, ki jo je skrbno izdelal Raydafon, je zasnovana za New Holland 900 balirke za kvadratne bale. Ima strukturo trdne limonaste cevi in ​​je opremljen s standardnim 1-3/8" Z6 spline vmesnikom na obeh koncih, da zagotovi nemoten in učinkovit prenos moči ter popolno prileganje vaši opremi. Kot profesionalni proizvajalec in zaupanja vreden dobavitelj iz Kitajske dobavljamo neposredno iz tovarne, da vam zagotovimo izdelke odlične kakovosti in konkurenčne cene za nemoteno baliranje.
Kardanska gred za balirke New Holland BigBaler Square 330 340

Kardanska gred za balirke New Holland BigBaler Square 330 340

Kot znani proizvajalec in dobavitelj na Kitajskem je Raydafon skrbno izdelal to kardansko gred za New Holland BigBaler Square Balers 330 340 v svoji lastni tovarni! Uporablja visoko trdno gred iz legiranega jekla 40Cr z dvojno zatesnjenim križnim univerzalnim zglobom, obremenitvijo navora 3500 Nm in je združljiv z vmesnikom hitrosti 540/1000 vrt./min. Izdelek se natančno ujema z napajalnim vmesnikom balirke New Holland 330/340, namestitev pa je priročna in stabilna. Kot izvorna tovarna vam Raydafon zagotavlja zanesljive rešitve prenosa po dostopni ceni, zaradi česar so postopki baliranja učinkovitejši!
Kardanska gred za kolutne kolute New Holland

Kardanska gred za kolutne kolute New Holland

Kot profesionalni proizvajalec, ki je globoko vpleten na področje kmetijskega prenosa na Kitajskem, je Raydafon prilagodil kardansko gred za kolutne kosilnice New Holland. Uporablja gred iz legiranega jekla visoke trdnosti z dvovrstnimi stožčastimi valjčnimi ležaji, ki lahko prenesejo navor 3200 Nm in se prilagodijo napajalnemu vmesniku celotnega nabora diskastih kosilnic New Holland. Površina tega izdelka je obdelana s tremi plastmi nano-keramičnega razprševanja, odpornost proti koroziji pa je 60 % večja kot pri tradicionalnih postopkih. Ker ga neposredno dobavlja tovarna, je cena Raydafona 25 % nižja od cene evropskih blagovnih znamk, nudi pa lahko tudi nestandardne storitve prilagajanja, zaradi česar je stroškovno učinkovita izbira za ranče za nadgradnjo opreme za košnjo.
Kardanska gred drsne sklopke za diskasto kosilnico 1340

Kardanska gred drsne sklopke za diskasto kosilnico 1340

Veleprodajna nadomestna kardanska gred drsne sklopke za diskasto kosilnico 1340 / Hesston 1340 in 1345. Dvojni CV sklop 55N nadomešča 80-stopinjski CV-zgib na strani traktorja in 50-stopinjski CV-zgib na strani diska. Povezava traktorja je običajno 1.375-21; priključek priključka je 1,50" okrogla objemka; konstrukcija uporablja 1-3/8" 6-spline konce. Dvolamelna torna sklopka je nastavljena na zdrsni moment 2.800 N·m in se po preobremenitvi ponovno vključi. Številke delov 14656849, 82-14656849 in 83-14656849 so navedene za celotno montažo, polovico priključka in polovico traktorja. Združljivost vključuje Hesston 1340/1345, izberite CaseIH 8312, Massey Ferguson PTD 12 in New Idea 5512. MOQ, prilagoditev in dobavni rok so navedeni na naročilo po potrditvi številke dela in velikosti povezave.
Kot zanesljiv Kardanska gred proizvajalec in dobavitelj na Kitajskem so naši izdelki prejeli certifikat CE. Če želite kupiti kakovostne izdelke, nas kontaktirajte.
