Kardanska gred za balirke Krone
  • Kardanska gred za balirke KroneKardanska gred za balirke Krone
  • Kardanska gred za balirke KroneKardanska gred za balirke Krone

Kardanska gred za balirke Krone

Prevleka kardanske gredi balirke Krone KR100/125/155/130/160, 1500/1800, 1500V/1250 MC in 1250/1550. Standardne možnosti velikosti 4 in CV velikosti 4 uporabljajo gred 1210 z utorom 1,375-6. Velikost 6 CV je na voljo za 1500/1800 in izbrane različice 1250/1500; 1500V/1250 MC uporablja 2380 ali 2480 CV z 1.375-6. Možnosti sklopke vključujejo FT34 pri 1.000 N·m, FT32 pri 1.000 N·m, FT42 pri 1.450 N·m, izrez K64/2 pri 1.050 ali 1.500 N·m in FF1 pri 1.000 N·m. Številke osnovnih delov CV so 71R4121UCW07000 za CAT3/540 in 71R6121UCW07000 za CAT4/540, obe 1.375-6. MOQ, prilagoditev in dobavni rok so navedeni na naročilo po potrditvi modela balirke in obstoječe konfiguracije gredi.

Pogonski sklop balirke za okrogle bale Krone · Veleprodajna dobava

Veleprodajna kardanska gred za balirke Krone za okrogle bale – specifikacije, MOQ, prilagajanje in dobavni rok za KR100 do 1800 in združljive izvedbe

Krone balirke za okrogle bale nimajo vse iste kardanske gredi. Skupina KR100 do KR160 uporablja pogonski sklop velikosti 4, 1500 in 1800 lahko sprejmeta CV velikosti 4 ali 6, 1500V in 1250 MC uporabljata CV 2380 ali 2480, 1250/1550 pa deluje Velikost 4 CAT3 CV, medtem ko nekatere različice 1250/1500 uporabljajo velikost 6 CAT4. Tri tabele na tej strani navajajo možnost PTO, tip sklopke in številko osnovnega dela za vsako skupino, tako da se gred lahko ujema, preden je ponudba zahtevano.

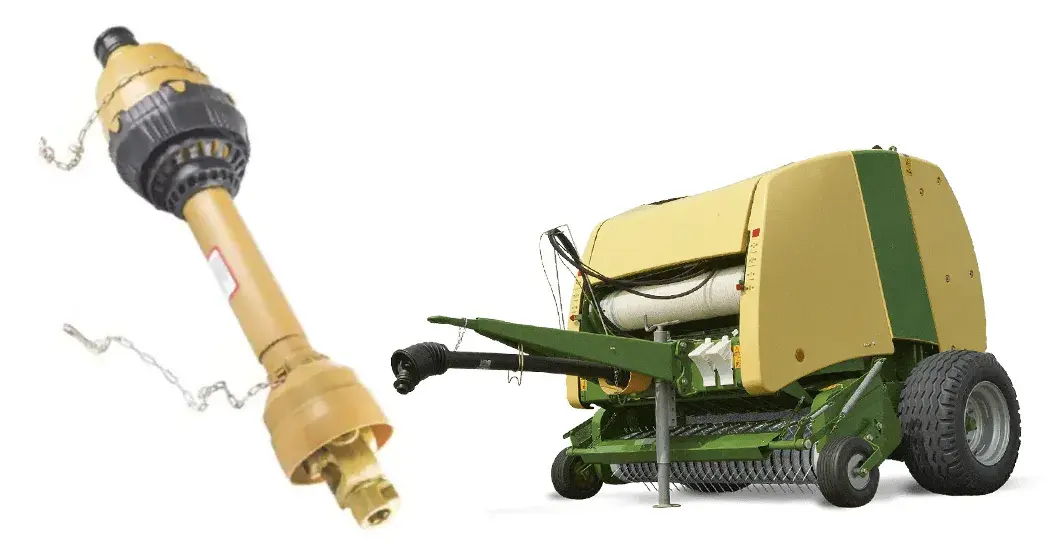

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

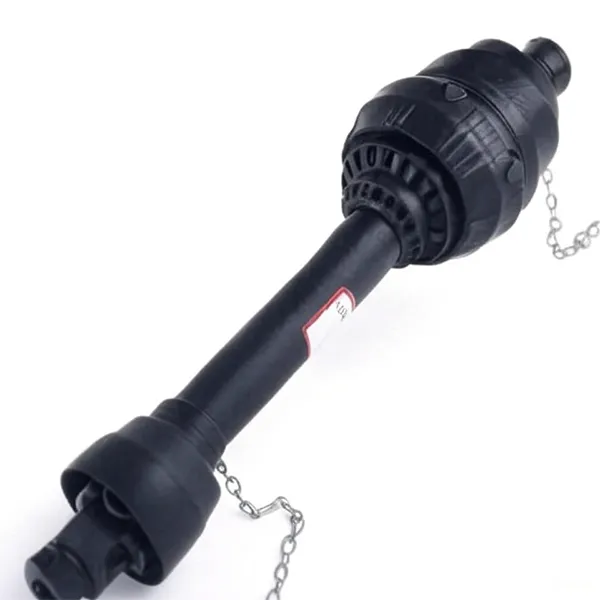

Kardanska gred balirke za okrogle bale Krone — CV zglob, teleskopska cev in konec sklopke.
13Reference modelov
Velikost 4 / Velikost 6Možnosti pogona CV
1.000–1.800 N·mRazpon navora sklopke
1.375-6Skupni spline

Model Grid — možnost kardanske gredi in sklopka Balirke

Skupina A100 KR / 125 KR / 155 KR
PTO
Velikost 4 Standard ali Velikost 4 CV, 1210 gred
Spline
1.375-6
Sklopka
FT34 pri 1.000 N·m
Velikost 4
Skupina AKR130 / KR160
PTO
Velikost 4 Standard ali Velikost 4 CV, 1210 gred
Spline
1.375-6
Sklopka
FT34 pri 1.000 N·m
Velikost 4
Skupina B1500/1800
PTO
Življenjepis velikosti 4 ali velikosti 6
Spline
1.375-6
Sklopka
FT32 pri 1.000 N·m ali FT42 pri 1.450 N·m
Velikost 4 / Velikost 6
Skupina C1500V / 1250 MC
PTO
2380 ali 2480 CV
Spline
1.375-6
Sklopka
Izrez K64/2 pri 1.050 ali 1.500 N·m
Izrezana sklopka
Skupina D1250/1550
PTO
Življenjepis velikosti 4 (CAT3).
Spline
1.375-6
Sklopka
FT32 ali FF1 pri 1.000 N·m
Velikost 4 CAT3
Skupina E1250/1500 (velikost 6 zgradb)
PTO
Velikost 6 CV (CAT4) na nekaterih različicah
Spline
1.375-6
Sklopka
FT42 pri 1450 N·m
Velikost 6 CAT4

Tabela specifikacij – model, priključna gred in zaščita

Originalno razvrščanje po modelu balirke, pogonu kardanske gredi in nazivni sklopki
Model PTO Zaščita
100/125/155/130/160 KR Velikost 4 Standard *1210 *1.375-6; Velikost 4 CV *1210 *1.375-6 FT34 *1,375-6 *1.000 N·m
1500/1800 CV velikosti 4 ali velikosti 6 z 1.375-6 FT32 @1000 N·m ali FT42 @1450 N·m
1500V / 1250 MC 2380 ali 2480 CV z 1.375-6 K64/2 Izrez pri 1050 ali 1500 N·m *1.375-6
1250/1550 CV velikosti 4 (CAT3) z 1.375-6 FT32 ali FF1 pri 1.000 N·m
1250/1500 Nekateri uporabljajo življenjepis velikosti 6 (CAT4) FT42 pri 1450 N·m

Isti model balirke se lahko pojavi v več kot eni izvedbi. Preverite obstoječo številko dela gredi ali vrsto sklopke stroj, preden zahtevate ponudbo. Balirke za okrogle bale Krone so opremljene s frikcijskim ali izrezom sklopka odvisno od izdelave. ŠiršiKardanska gred za balirke za okrogle balesezname strani druge znamke balirk kot navzkrižno sklicevanje.

Številke osnovnih delov CV in številke delov sklopke FT

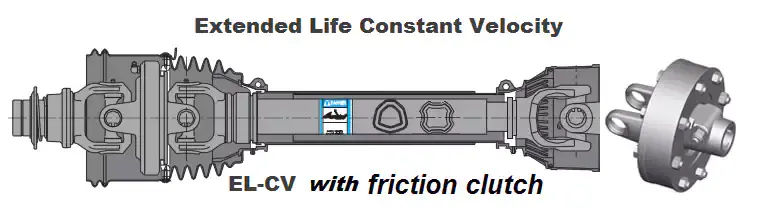

Osnovne številke delov priključne gredi s konstantno hitrostjo
CV priključna gred Traktor Številka osnovnega dela
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
FT sklopke za 1.375-6 spline vhod
Univerzalna velikost Navor Številka dela
CAT3 / S4 1.000 N·m 6QE344901R
CAT3 / S4 1.000 N·m 635E41203R
CAT4 / S6 1800 N·m 663H53403R

Številka osnovnega dela CV je sklop brez priključne naprave. Polovica orodja, cev in ščit so izbrano ločeno glede na model balirke. Številke delov sklopke FT so navedene glede na univerzalno velikost in navor. Če je je bila obstoječa sklopka prilagojena, pred naročilom potrdite ciljni navor zdrsa glede na priročnik za balirko. A povezana kategorija je naKardanska gred za kolutne kolutestrani.

Kako se ujema gred balirke za okrogle bale Krone

01

Preberite model balirke s stroja

KR100 do KR160 spadajo v eno skupino; 1500 in 1800 v drugem; 1500V in 1250 MC v tretjini; 1250/1550 in 1250/1500 v četrti in peti. Zgornja mreža modela prikazuje priključno gred in sklopko, ki ustrezata vsaki skupini.

02

Potrdite obstoječo številko dela gredi

Ista balirka je lahko izdelana s torno sklopko ali sklopko z izrezom. Obstoječa številka dela je najhitrejši način za potrditev, s katero konfiguracijo je bil stroj dostavljen, preden naročite zamenjavo.

03

Potrdite priključno gred traktorja

Večina balirk za okrogle bale Krone v tem obsegu ima 1.375-6 spline. Če traktor uporablja drugo priključno gred, potrdite polovico CV posebej. ThePonudba kardanske gredistran navaja druge kategorije kmetijskega pogona, če se hkrati menja stran traktorja.

Kje se ta gred uporablja

Pogonski sklopi balirk za okrogle bale Krone v razponu KR100 do 1800 ter skupinah 1500V, 1250 MC in 1250/1550.

Kardanska gred balirke za okrogle bale Krone prevzema moč od priključne gredi traktorja in jo prenaša na menjalnik balirke prek CV zglob in teleskopska cev. Ko balirka zajame težko veter ali zadene del materiala, sklopka — trenje ali izrez, odvisno od konstrukcije — ščiti menjalnik pred udarci.

Gred se neodvisno ujema z modelom balirke in priključno gredjo traktorja. Stran balirke fiksira pol priključka, vrsto sklopke in dolžino cevi; stran traktorja fiksira polovico CV in utor kardanske gredi. Oba strani je treba potrditi, preden se naroči nadomestna gred.

Za sorodno uporabo balirke za okrogle bale jeKardanska gred za balirke za okrogle bale Case IHstran uporablja primerljivo strukturo po modelu. Za menjalnike priključkov, ki so nameščeni za kardansko gredjo, glejkmetijski menjalnikobseg.

Pošljite model balirke in številko dela obstoječe gredi

Pošljite model balirke Krone (KR100 do 1800, 1500V, 1250 MC, 1250/1550 ali 1250/1500) in obstoječi del gredi število ali vrsto sklopke. Za to bomo potrdili možnost kardanske gredi, oceno sklopke in številko osnovnega dela CV zgraditi in izdati ponudbo z MOQ in dobavnim rokom za to konfiguracijo.
