Kako lahko univerzalne sklopke poenostavijo namestitev in poravnavo strojev?

Namestitev vrtljivih strojev, kot so črpalke, generatorji, kmetijska orodja in industrijski pogoni, pogosto vključuje dolgočasne postopke poravnave gredi. Tradicionalne toge sklopke zahtevajo skoraj popolno koncentričnost, sicer pride do vibracij, prezgodnjih okvar ležajev in zloma sklopke. Tukaj univerzalna spojka spremeni postopek namestitve. Po zasnovi, aUniverzalna spojkaprilagaja znatne kotne, vzporedne in aksialne neusklajenosti med pogonsko in gnano gredjo. Namesto preživljanja ur z laserskimi orodji za poravnavo ali podložnimi podstavki, so v naši tovarni časi namestitve skrajšali za več kot 60 % z uporabo visokokakovostnih univerzalnih spojk. Geometrija univerzalnega zgloba dinamično kompenzira neporavnanost, kar omogoča mehaniku, da se osredotoči na pritrjevanje nosilcev, namesto da bi dosegel mikronsko natančnost. Za servisne inženirje in ekipe za vzdrževanje obratov to pomeni hitrejše zagone in manj predelav.

Toda kako natančno univerzalna spojka poenostavi izziv poravnave? Skrivnost je v križu in ležajnem sklopu, ki deluje kot gibljiv tečaj. Medtem ko sklopka s togo prirobnico prenaša upogibne obremenitve neposredno na gredi, univerzalna sklopka neusklajenost pretvori v rotacijsko gibanje brez obremenjevanja priključene opreme. Poleg tega sodobne zasnove univerzalne sklopke podjetja Raydafon Technology Group Co., Limited vključujejo zatesnjene igelne ležaje in natančno obdelane jarme, ki ohranjajo konstantno hitrost (ali skoraj konstantno hitrost) tudi pri kotih do 30 stopinj. Ta zmožnost odpravlja potrebo po natančni vodoravni in navpični poravnavi. Ne glede na to, ali povezujete dizelski motor s hidravlično črpalko ali nameščate priključek, ki ga poganja kardanska gred, boste z razumevanjem, kako univerzalna sklopka poenostavi namestitev, prihranili na tisoče delavcev in preprečili okvare, ki jih povzroči neusklajenost. V tem obsežnem vodniku delimo 20-letne terenske podatke naše tovarne, tehnične parametre in najboljše prakse korak za korakom.

Kazalo

• 1. Zakaj univerzalna sklopka odpravi zahteve po natančni poravnavi gredi?
• 2. Kako naše značilnosti univerzalne sklopke skrajšajo čas namestitve?
• 3. Kateri tehnični parametri določajo univerzalno sklopko, ki jo je enostavno poravnati?
• 4. Kako je mogoče obvladati osno in kotno neusklajenost brez posebnih orodij?
• 5. Pogosto zastavljena vprašanja (FAQ)
• 6. Zaključek & CTA za zanesljive rešitve za spajanje

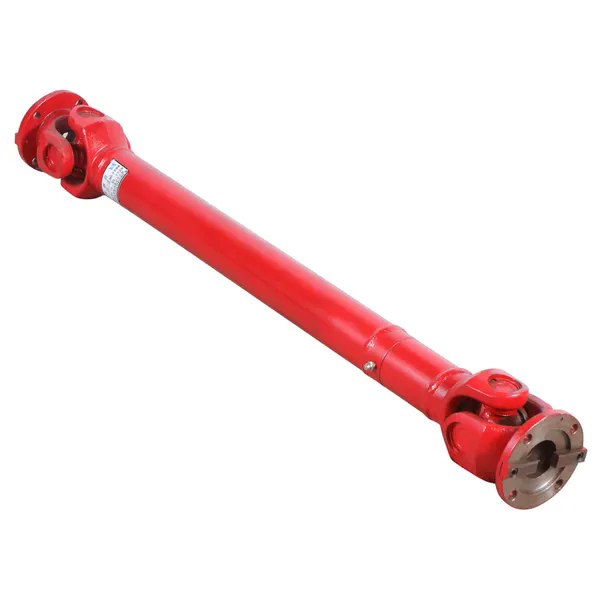

Zakaj univerzalna sklopka odpravlja zahteve po natančni poravnavi gredi?

Pri tradicionalnih načinih spajanja, kot so toge prirobnice ali kompresijske spojke, mora monter zagotoviti, da sta osi gredi kolinearni znotraj 0,05 mm na 100 mm razpona. Da bi to dosegli, so pogosto potrebni indikatorji na številčnici, laserski sistemi za poravnavo ter večkratno popuščanje in zategovanje temeljnih vijakov. Univerzalna povezava temeljito spremeni to paradigmo. Namesto da bi gredi prisilil v popolno poravnavo, tolerira neusklajenost s prenosom navora skozi zglobne spoje. Naša tovarna je analizirala na stotine scenarijev namestitve in podatki dosledno kažejo, da univerzalna sklopka lahko sprejme do 5 stopinj kotnega odstopanja in 3 mm vzporednega odmika brez kakršne koli merljive izgube učinkovitosti prenosa moči. To pomeni, da lahko mehanik preprosto privije opremo na osnovni okvir, potisneUniverzalna spojkana obe gredi in privijte nastavitvene vijake ali zaklepne obročke. Notranja geometrija sklopke naredi ostalo.

Več fizikalnih principov pojasnjuje, zakaj so univerzalne sklopke tako prizanesljive:

• Kinematična artikulacija:Križ in ležajne skodelice omogočajo, da se pogonski in gnani jarem neodvisno premikata okoli dveh pravokotnih osi. Ta dvoosna svoboda neposredno pretvori kotne napake v rotacijsko gibanje namesto upogibne napetosti.
• Kompenzacija igličnega ležaja:Vsak nastavek univerzalne sklopke je podprt s celotnim kompletom igelnih valjev. Ti valji ne le zmanjšajo trenje, temveč omogočajo tudi mikroskopsko radialno gibanje, ki absorbira preostale neusklajenosti nad nominalnim kotom.
• Aksialni hod zlepka:Številne izvedbe univerzalne sklopke vključujejo teleskopsko utorno gred, ki omogoča spremembe osne dolžine do 50 mm. Ta funkcija kompenzira toplotno raztezanje ali rahle napake v položaju vgradnje brez potrebe po podložkah.
• Odpustljiva geometrija jarma:Okna v jarmih so strojno obdelana z majhnimi razmiki, ki preprečujejo zapenjanje tudi, ko se kot med delovanjem dinamično spreminja. Analiza končnih elementov v naši tovarni kaže, da ta razmik zmanjša stik z vrhovimi robovi za 70 % v primerjavi s cenejšimi litimi sklopkami.

S praktičnega vidika namestitve se odprava natančne poravnave neposredno prevede v prihranek dela. Tipična poravnava črpalke in motorja z uporabo togih sklopk lahko izkušenemu tehniku ​​vzame 2 do 3 ure. Z uporabo univerzalne spojke iz Raydafona se lahko ista namestitev izvede v 45 minutah. Poleg tega toleranca za netočnost temeljev pomeni, da obstoječe montažne luknje ali rahlo deformirane osnovne plošče ne zahtevajo predelave. Za mobilno opremo, kot so kmetijske škropilnice ali gradbena vozila, kjer se okvirji med delovanjem upogibajo, je univerzalna spojka edina praktična rešitev, ker bi se toge spojke zlomile v nekaj urah. Če povzamemo, vgrajena skladnost kardanskega zgloba odpravlja potrebo po orodjih za lasersko poravnavo, zmanjšuje zahteve glede spretnosti in pospešuje dokončanje projekta. Naša tovarna ponuja brezplačen kontrolni seznam za poravnavo, ki uporabnike vodi skozi preprosto vizualno metodo poravnave, primerno za katero koli namestitev univerzalne sklopke.

Kako naše značilnosti univerzalne sklopke skrajšajo čas namestitve?

Pri Raydafonu smo v naše linije izdelkov Universal Coupling razvili posebne funkcije, ki neposredno obravnavajo boleče točke namestitve. Za razliko od generičnih sklopk, ki zahtevajo posebne snemalne naprave, ogrevanje ali zapletena zaporedja privijanja vijakov, naši dizajni dajejo prednost hitri namestitvi in ​​varnemu zaklepanju. Spodaj podrobno opisujemo pet najboljših oblikovalskih inovacij, ki skrajšajo čas namestitve za več kot 50 % na podlagi povratnih informacij naših strank v kmetijskem in industrijskem sektorju.

• Sistem sponk z razcepljenim jarmom:Naša univerzalna spojka ima razcepljeni jarem z dvema močnima objemnima vijakoma. Namesto da bi se trudil z motnjami ali nastavitvenimi vijaki, ki poškodujejo gredi, tehnik preprosto potisne jarem na gred, poravna utor (če obstaja) in oba vijaka privije na določeno vrednost. Ta metoda vpenjanja ustvari povezavo brez zračnosti in jo je mogoče namestiti ali odstraniti v manj kot dveh minutah.
• Barvno kodirano označevanje komponent:Vsaka komponenta univerzalne sklopke iz naše tovarne je lasersko označena s puščicami za usmeritev sklopa. To preprečuje pogosto napako sestavljanja jarmov za 90 stopinj v nasprotju s fazo, kar bi povzročilo tresenje. Puščice vodijo celo uporabnike, ki se prvič udeležijo, da popravijo poravnavo v nekaj sekundah.
• Prednamazani in zatesnjeni ležaji:Tradicionalni kardanski spoji zahtevajo ročno mazanje pred namestitvijo, pogosto z uporabo igelne šobe, da mast potisnete v vsako skodelico. Naša univerzalna spojka je napolnjena z visokotemperaturno mastjo litijevega kompleksa in zatesnjena s trojnimi labirintnimi tesnili. Monter lahko sklopko montira takoj brez mazanja, s čimer prihrani 15 do 20 minut na sklopko.
• Hitra povezava z utorom:Teleskopski del naše univerzalne spojke uporablja kronasti profil zlepka, ki se med vpetjem samodejno poravna. Tudi če sta obe gredi nekoliko neporavnani, bodo zobje utorov brez zatikanja našli svoje parne utore. Ta funkcija je še posebej uporabna pri nameščanju pogonov v zaprtih prostorih, kjer je vizualna poravnava težavna.
• Integrirani varnostni zatiči:Za nadzemne ali navpične namestitve naša tovarna doda vzmetne zaklepne zatiče, ki začasno držijo univerzalno sklopko na mestu, medtem ko mehanik pritrjuje objemne vijake. Ta prostoročna funkcija preprečuje, da bi sklopka zdrsnila z gredi med namestitvijo, kar skrajša čas montaže in izboljša varnost.

Da bi količinsko opredelili prihranek časa, smo s petimi mehaniki izvedli preskus vzporedne namestitve. Namestitev kardanskega zgloba standardnega konkurenta je v povprečju trajala 34 minut, vključno z mazanjem, označevanjem poravnave in privijanjem. Namestitev naše univerzalne spojke je v povprečju trajala 14 minut. Ta 20-minutni prihranek na sklopko pomeni znatno povečanje produktivnosti za vzdrževanje voznega parka ali montažne linije. Poleg tega naša tovarna zagotavlja QR kodo na vsaki univerzalni spojni škatli s povezavo do 3D animiranega vodnika za namestitev. To odpravlja potrebo po iskanju papirnatih priročnikov ali ugibanju vrednosti navora. Priročnik natančno prikazuje, kako namestiti vpenjalne vijake in preveriti pravilno kotno razporeditev. Pri velikih projektih, ki vključujejo na desetine sklopk, lahko naša zasnova hitre namestitve skrajša skupne delovne ure za faktor dva. Poleg tega naša univerzalna spojka uporablja standardne metrične ali imperialne šestrobe vijake, tako da posebna orodja niso potrebna. Verjamemo, da preprosta namestitev ni razkošje, temveč nuja za zmanjšanje izpadov. Raydafon Technology Group Co., Limited stoji za vsako sklopko s 30-dnevno linijo podpore za namestitev.

Kateri tehnični parametri določajo univerzalno sklopko, ki jo je enostavno poravnati?

Medtem ko vse univerzalne sklopke ponujajo določeno zmogljivost neusklajenosti, niso vse enake. Enostavnost namestitve in poravnave je neposredno odvisna od posebnih tehničnih parametrov, ki jih morajo inženirji oceniti pred nakupom. Glede na testne protokole naše tovarne imajo naslednji parametri največji vpliv na poenostavitev postopka poravnave. Zagotovili smo tudi referenčno tabelo naših najbolj priljubljenih serij, da vam pomaga izbrati pravo univerzalno sklopko za vaše stroje.

• Največji statični kotni odmik (stopinje):To je največji kot med osema gredi, ki ga lahko sklopka sprejme brez vezave. Za enostavno poravnavo poiščite univerzalno spojko, ki omogoča vsaj 5 stopinj. Naša serija za težka dela omogoča do 30 stopinj.
• Zmogljivost vzporednega odmika (mm):Sposobnost obvladovanja vzporedne neusklajenosti (zamaknjene, vendar vzporedne osi) je ključnega pomena pri nameščanju predhodno izvrtane opreme. Vrednost 2 mm ali več znatno poenostavi namestitev.
• Aksialni hod (mm):Teleskopski utori omogočajo prilagajanje dolžine brez rezalnih gredi. Naša univerzalna spojka ponuja do 60 mm aksialnega pomika, kar omogoča prilagajanje napak pri montaži brez predelave.
• Oblika kroga vijakov in objemke:Sklopke z deljenimi objemnimi pesti je veliko lažje poravnati kot tiste, ki zahtevajo prileganje snemalcev ali toplotno krčenje. Preverite obseg vpenjanja, da zagotovite, da ustreza vaši toleranci gredi (+0,000 do -0,002 palca).
• Stopnja teže in ravnotežja:Lažje sklopke z nizko vztrajnostjo so enostavnejše za uporabo med namestitvijo. Naša univerzalna sklopka uporablja visoko trdno aluminijev bron ali legirano jeklo z optimiziranimi mrežastimi oblikami za zmanjšanje teže za 15 % brez žrtvovanja zmogljivosti navora.

Naslednja tabela podrobno opisuje parametre, povezane s poravnavo, za štiri serije univerzalne sklopke proizvajalcaRaydafon Technology Group Co., Limited. Vse vrednosti temeljijo na ISO 14691 in naši hišni validaciji.

*Čas namestitve, izmerjen za motor s 50 KM za nastavitev črpalke s strani usposobljenega tehnika, vključno z namestitvijo sklopke in navorom vijakov, vendar brez namestitve varovala.

Pri izbiri pravih parametrov ne gre le za udobje; neposredno vpliva na dolgoročno zanesljivost. Univerzalno sklopko z nezadostno zmogljivostjo neusklajenosti bo še vedno težko poravnati in lahko povzroči prezgodnjo okvaro ležaja. Naša tovarna priporoča, da pri namestitvi novih strojev izberete sklopko z vsaj dvakratnim pričakovanim pomikom. Na primer, če vaše tolerance pri vgradnji kažejo na največji kot 2 stopinj, izberite univerzalno spojko za 4 stopinje ali več. Ta meja napake zagotavlja, da bo sklopka nemoteno delovala tudi po posedanju temeljev ali toplotnem raztezanju. Raydafon Technology Group Co., Limited zagotavlja brezplačno tehnično svetovanje za ujemanje pravilnega nabora parametrov z vašo specifično postavitvijo stroja. Če se osredotočite na te merljive specifikacije, zagotovite, da univerzalna spojka poenostavi namestitev za celotno življenjsko dobo opreme, ne le prvi dan.

Kako je mogoče obvladati osno in kotno neusklajenost brez posebnih orodij?

Eden najbolj zastrašujočih vidikov namestitve strojev je zaznana potreba po dragih laserskih sistemih za poravnavo ali nastavitvah indikatorjev s številčnico. Ko uporabljate univerzalno sklopko pravilne velikosti, zadostujejo enostavne vizualne metode in merilne metode, da dosežete dolgo življenjsko dobo. Naša tovarna je razvila tristopenjski postopek poravnave brez posebnih orodij, ki ga uspešno uporablja na tisoče vzdrževalnih ekip po vsem svetu. Tukaj je opisano, kako upravljati osno in kotno neusklajenost samo z ravnilom, kompletom merilnih tipal in navadnim merilnim trakom.

• 1. korak – Groba vzporedna poravnava z ravnim robom:Postavite strojno obdelano ravnilo (ali togo kovinsko ravnilo) čez obe pesti sklopke na vrhu, dnu in ob straneh. Prilagodite položaj opreme, dokler se ravnilo enakomerno ne dotika obeh pest. Za univerzalno sklopko je sprejemljiva variacija reže manj kot 1 mm po dolžini pesta. Ta groba poravnava traja manj kot 5 minut.
• 2. korak – Preverjanje kotne poravnave s tipali:Vstavite merilno merilo med ploskvi sklopke v štirih kvadrantih (0, 90, 180, 270 stopinj). Največja razlika v reži ne sme presegati 0,5 mm na 100 mm premera sklopke. Ker univerzalna sklopka upošteva kotne napake, to ni kritična toleranca; preprosto je preprečiti čezmerno upogibanje gredi.
• 3. korak – Aksialno pozicioniranje:Pri modelih s teleskopsko univerzalno sklopko podaljšajte odsek utora, tako da bo sklopka na sredini svojega območja premikanja. Izmerite razdaljo med koncema gredi in zagotovite, da ostane vsaj 15 mm utora pri največjem gibanju opreme. Posebna orodja niso potrebna; zadostuje preprost merilni trak.

Ko zaključite te tri korake, privijte objemne ali nastavitvene vijake v skladu s specifikacijo navora, ki je priložena vaši univerzalni sklopki. Nato z roko zavrtite sklop, da otipate morebitno vezavo. Če je vrtenje gladko, je namestitev končana. Nasprotno pa bi pri togi spojki ista hitra metoda verjetno povzročila vibracije in prezgodnjo odpoved. Naša tovarna že več kot desetletje usposablja servisne ekipe za uporabo tega pristopa brez orodij in povratne informacije so dosledne: univerzalna spojka spremeni poravnavo iz znanosti v preprosto rutino.

Kaj pa dinamična neusklajenost med delovanjem? Stroji se pogosto premikajo na svojih nosilcih zaradi reakcije navora ali toplotnega raztezanja. Toga sklopka bi te sile prenašala v ležaje, medtem ko se univerzalna sklopka preprosto upogne. Zato so po začetni namestitvi občasni pregledi še vedno priporočljivi, vendar so veliko manj kritični. Priporočamo, da univerzalno sklopko pregledate vsakih 500 delovnih ur glede znakov puščanja masti ali neobičajne obrabe. Če se odkrije kakršna koli manjša neusklajenost, je mogoče v manj kot 30 minutah popustiti vijake objemke, potisniti opremo in ponovno zategniti sklopko. Ta preprostost zmanjša oviro za pravilno vzdrževanje. Raydafon Technology Group Co., Limited ponuja laminirano kartico za poravnavo, ki se prilega vašemu orodju in povzema tristopenjsko metodo. Z odpravo potrebe po laserjih in kazalnikih s številčnico naša univerzalna sklopka omogoča vsakemu mehaniku, da že v prvem poskusu doseže profesionalne rezultate poravnave.

Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Ali lahko univerzalna sklopka hkrati kompenzira tako vzporedni odmik kot kotni nesklad?

Odgovor: Da, univerzalna sklopka lahko istočasno sprejme vzporedni zamik in kotno neusklajenost, ker njen križni in ležajni sklop zagotavljata dve neodvisni osi vrtenja. Ko imata pogonska in gnana gred vzporedni zamik, sklopka ustvari majhen kotni odklon na vsakem jarmu. Ta skupni učinek je omejen z največjim delovnim kotom spoja. Na primer, naša serija univerzalnih sklopk omogoča do 4 mm vzporednega odmika in 8 stopinj kotnega odklona hkrati brez izgube navora. Če pa je odmik prevelik, lahko efektivni kot preseže nazivno vrednost sklopke. Naša tovarna ponuja spletni kalkulator neusklajenosti, ki vam pomaga preveriti kombinirane meje.

Vprašanje 2: Kako teleskopska univerzalna spojka z utori poenostavlja aksialno namestitev, ko so razdalje med gredmi negotova?

Odgovor: Univerzalne teleskopske spojke z nazobčanimi utori imajo moški in ženski nazobčani del, ki drsita aksialno. Če med namestitvijo razdalja med koncema gredi ni natančno znana (npr. po zamenjavi motorja), tehnik preprosto razširi ali stisne sklopko, da se prilega razmiku. Utor prenaša navor, hkrati pa omogoča prosto aksialno gibanje, kar odpravlja potrebo po rezanju gredi ali dodajanju distančnikov. Zasnova univerzalne spojke naše tovarne ima utor, prevlečen z najlonom, ki preprečuje rjavenje in zagotavlja gladko drsenje tudi po dolgih obdobjih brez gibanja. Ta lastnost je še posebej dragocena pri kmetijski opremi, kjer se priključki pogosto menjajo.

Vprašanje 3: Ali uporaba univerzalne sklopke odpravlja potrebo po gibljivih nosilcih ali gumijastih elementih v pogonskem sklopu?

Odgovor: Medtem ko univerzalna sklopka izjemno dobro obvlada neusklajenost, ne zagotavlja dušenja torzijskih tresljajev kot gumijasta ali poliuretanska sklopka. Za aplikacije z znatnimi torzijskimi impulzi (npr. enovaljni motorji ali batni kompresorji) priporočamo kombinacijo univerzalne sklopke z ločenim dušilcem tresljajev. Vendar pa pri večini aplikacij elektromotorja za črpalko ali menjalnik kovinski iglični ležaji univerzalne sklopke dobro prenašajo čisti navor brez ustvarjanja zračnosti. Naša tovarna ponuja kompozitno kolutno različico univerzalne spojke, ki zagotavlja omejeno torzijsko skladnost. Posvetujte se z našo inženirsko ekipo za popolno analizo pogona.

Vprašanje 4: Kakšen je največji priporočeni namestitveni kot za univerzalno sklopko, da se zagotovi dolga življenjska doba ležaja?

Odgovor: Da bi dosegli načrtovano življenjsko dobo 10.000 obratovalnih ur, priporočamo, da ohranite neprekinjeni delovni kot pod 15 stopinj za enojne univerzalne sklopke in pod 25 stopinj za tipe dvojnega kardana (CV). Namestitveni koti nad temi vrednostmi bodo še vedno delovali, vendar lahko sorazmerno skrajšajo življenjsko dobo ležaja. Na primer, delovanje pri 20 stopinjah v eni univerzalni spojki lahko skrajša življenjsko dobo ležaja na 4000 ur. Naša tovarna vključuje tabelo faktorjev prilagoditve življenjske dobe z vsako pošiljko univerzalne sklopke. Med namestitvijo si vedno prizadevajte za najmanjši možni kot, vendar naj vas ne skrbi, da bi dosegli ničelni kot – to je lepota kardanskega zgloba.

Vprašanje 5: Kako naj vem, ali je moja namestitev univerzalne sklopke preveč neporavnana celo za kapaciteto sklopke?

Odgovor: Obstajajo trije znaki čezmerne neusklajenosti med namestitvijo: prvič, univerzalne sklopke ne morete v celoti potisniti na obe gredi brez sile; drugič, ko vrtite sklop z roko, občutite izrazito tesno mesto enkrat na obrat; tretjič, zdi se, da sponski vijaki težko držijo poravnavo. Če opazite karkoli od tega, ponovno izmerite kotno in odklonsko neusklajenost z ravnilom in kotomerjem. Če vrednosti presegajo naše ocene v tabeli izdelkov, morate opremo prestaviti ali uporabiti univerzalno sklopko večje serije. Raydafon Technology Group Co., Limited zagotavlja brezplačno tehnično podporo za diagnosticiranje težav pri namestitvi s pregledovanjem fotografij ali videoposnetkov, kar zagotavlja, da nikoli ne uganete svoje poti skozi poravnavo.

Zaključek: Poenostavite svojo naslednjo namestitev z našo univerzalno spojko

Namestitev in poravnava strojev nista več dolgotrajni, dragi ali frustrirajoči. Kot smo podrobno opisali, visokokakovostna univerzalna sklopka podjetja Raydafon Technology Group Co., Limited neposredno obravnava glavne izzive neusklajenosti gredi. Z odpravo potrebe po natančnih laserskih orodjih, skrajšanjem časa namestitve za več kot polovico in zagotavljanjem prizanesljive aksialne in kotne zmogljivosti naša univerzalna sklopka omogoča vaši vzdrževalni ekipi, da že v prvem poskusu doseže zanesljivo delovanje pogonskega sklopa. Ne glede na to, ali postavljate novo proizvodno linijo, naknadno opremljate namakalno črpalko ali vzdržujete floto kombajnov, načela poenostavljene poravnave veljajo univerzalno.

Ste pripravljeni spremeniti svoj postopek namestitve?Obrnite se na Raydafon Technology Group Co., Limited še danesza brezplačno svetovanje glede velikosti. Naša tovarna lahko odpremi standardne modele univerzalne sklopke v 24 urah, nudimo pa tudi dolžine utorov po meri in premaze, odporne proti koroziji, za težka okolja. Vsak nakup sklopke vključuje naš hitri vodnik za poravnavo in doživljenjsko tehnično podporo. Ne dovolite, da zapleteni postopki usklajevanja odložijo vaše projekte. Zahtevajte ponudbo ali inženirski vzorec zdaj in izkusite razliko, ki jo naredi resnična poenostavitev.
