Plastični stožčasti zobniki

Raydafon proizvaja plastične stožčaste zobnike v Ningboju na Kitajskem, oblikovane iz POM in najlona za pravokotne pogone. Standardna razmerja so 1:1, 2:1, 3:1, 4:1 in 5:1; nagibni moduli M0,25 do M1; število zob od 10 do 60; premeri izvrtin 3,0 do 10,0 mm; zunanji premeri 8,7 do 60,4 mm; delovna temperatura −40 °C do +80 °C. Številke delov vključujejo GB05M016, GB1M016, GB1M016BS, GB1M215030, GB1M215030BS, GB1M315045, GB1M315045BS, GB1M410040, GB1M410040BS, GB1M512060, GB1M512060BS, GB1M512* in GB1M512BS*. Pripona BS označuje medeninasti vložek in nastavitveni vijak. Pomembno: GB1M512* in GB1M512BS* se ujemata samo s stožčastim zobnikom s 60 zobmi in nista združljiva z drugimi zobniki. Oblikovana geometrija zob daje tiho, tesno mrežo; polimer je samomazljiv in odporen na kemikalije. Modul po meri, število zob, izvrtina, pesto in razred materiala, ki so na voljo za risanje; ponudba v 24 urah.

Plastični stožčasti zobniki - po meri oblikovani POM in najlon, M0,25 do M1

Pogonski zobniki pod pravim kotom za majhne natančne mehanizme: družina s polnim razmerjem od 1:1 do 5:1 z 10 do 60 zobmi, ulitimi iz POM ali najlona, ​​z izbirnim medeninastim vstavkom in nastavitvenim vijakom. Dovolj tih za kavne avtomate in tiskalnike, dovolj lahek za naprave na baterije in na voljo za risanje kjerkoli na svetu.

  • 1:1 – 5:1Standardna razmerja
  • M0,25 – M1Pitch modul (mod)
  • 10 – 60Na voljo število zob
  • −40 do +80 °CDelovna temperatura

Plastični stožčasti zobniki za pravokotne pogone — po meri oblikovan POM in najlon

Plastični stožčasti zobnik obrne pogon za 90 stopinj z uporabo oblikovanih polimernih zob namesto rezanih kovinskih. Ta ena sama sprememba odpravi potrebo po mazanju, zmanjša težo para in naredi mrežo opazno tišjo - zato se ureditev pojavi v kavnih avtomatih, tiskalnikih, motorjih za zavese, robotskih sesalnikih in majhnih vozilih na daljinsko upravljanje. Raydafon proizvaja to družino kot proizvajalec in dobavitelj iz lastne tovarne v Ningboju na Kitajskem, tako da med vami in strojem za vlivanje ni trgovalne marže.

Prilagajanje zajema parametre, ki običajno odločajo, ali se zobnik prilega: modul, število zob, premer izvrtine, dimenzije pesta in boksa, razmerje in sam polimer. Pošljite risbo, vzorec zobnika ali celo fotografijo z dimenzijami in potrdili vam bomo najbližji standardni del ali ponudili novo orodje. Sorodni izdelki iz iste delavnice vključujejo širšeplastično orodjeobseg, theplastični vijačni zobnikdružino za pogone z vzporedno gredjo in kovinostožčasti zobniklinija, kjer navor presega tisto, kar polimer lahko nosi.

Specifikacije plastičnih stožčastih zobnikov

  • Referenca standardne mereΦ12 mm (na voljo tudi v velikostih, navedenih v spodnji tabeli)
  • Pitch modul (mod)M0,25, z 0,5 in 1,0 v območju standardnega dela
  • Vrsta materialaPlastika — POM, najlon (PA) ali po želji stranke
  • Razmerja1:1, 2:1, 3:1, 4:1, 5:1
  • Delovna temperatura−40 °C do +80 °C
  • Izbirne funkcijeMedeninasti vložek, nastavitveni vijak, prilagojena izvrtina in pesto
  • PrilagajanjeModul, število zob, izvrtina, dolžina nastavka, širina zoba, razred materiala
Plastic bevel gear reference drawing with pitch, bore, hub and boss dimensions
Referenčna geometrija družine plastičnih stožčastih zobnikov — spodnje črke dimenzij ustrezajo tej risbi.
1:1Enaka hitrost, prenos pod pravim kotom
2:1Prepolovite izhodno hitrost
3:1Zmanjšanje tretje hitrosti
4:1Četrtinsko zmanjšanje hitrosti
5:1Zmanjšanje pete hitrosti

Pomembna opomba o ujemanju:razmerje parjenih parov je treba uporabiti skupaj. Stožčasti zobniki z ravnimi zobmi v razmerju 1:1 so zamenljivi znotraj svojega razmerja, vendardeli z razmerjem 5:1, katerih številka dela se konča z * (GB1M512* in GB1M512BS*), se ujemajo samo s stožčastim zobnikom s 60 zobmi — njihova geometrija ni združljiva z nobenim drugim zobnikom.Pred naročilom potrdite številko dela parjenja.

Mere, število zob in razmerja

Vse mere v mm. Uporabite črke B, CD, C, E, F, G in H skupaj z zgornjo referenčno risbo, da preverite ujemanje z vašo lastno postavitvijo.

Pomaknite se po tabeli vstran, da preberete vsak stolpec. Desni stolpec prikazuje različico medeninastega vložka in nastavitvenega vijaka za vsak del.

del št. Pitch
(mod)
št
zobje
Vse mere v mm Medeninasti vložek
& nastavitveni vijak
Zunanji dia. Premer koraka Premer izvrtine B CD Pesto dia. C Dolžina boksa E Širina zob F Dolžina G Dolžina H
Razmerje 1:1
GB05M016 0.5 16 8.7 8.0 3.0 10.5 7.0 6.0 2.0 8.0 8.0 Plastic bevel gear GB05M016 brass insert and set screw version
GB1M016 1 16 17.6 16 5.0 18.4 12.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016 with brass insert and set screw
GB1M016BS 1 16 17.6 16 5.0 18.4 16.0 8.0 4.7 13.6 13.6 Plastic bevel gear GB1M016BS brass insert and set screw
Razmerje 2:1
GB1M215030 1 15 16.8 15.0 5.0 26.4 12.2 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030 15 tooth brass insert version
30 31.1 30.0 8.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030 30 tooth brass insert version
GB1M215030BS 1 15 16.8 15.0 5.0 26.4 16.0 10.6 6.6 17.0 17.0 Plastic bevel gear GB1M215030BS 15 tooth brass insert and set screw
30 31.1 30.0 4.0 20.9 18.0 9.1 6.6 14.8 16.2 Plastic bevel gear GB1M215030BS 30 tooth brass insert and set screw
Razmerje 3:1
GB1M315045 1 15 16.6 15.0 5.0 34.3 12.3 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045 15 tooth brass insert version
45 46.1 45.0 10.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045 45 tooth brass insert version
GB1M315045BS 1 15 16.6 15.0 5.0 34.3 16.0 11.0 9.2 — 20.4 Plastic bevel gear GB1M315045BS 15 tooth brass insert and set screw
45 46.1 45.0 6.0 22.7 23.4 9.6 9.2 16.5 18.2 Plastic bevel gear GB1M315045BS 45 tooth brass insert and set screw
Razmerje 4:1
GB1M410040 1 10 12.0 10.0 4.0 30.1 7.8 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040 10 tooth brass insert version
40 40.8 40.0 10.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040 40 tooth brass insert version
GB1M410040BS 1 10 12.0 10.0 4.0 30.1 12.7 9.3 8.2 — 17.7 Plastic bevel gear GB1M410040BS 10 tooth brass insert and set screw
40 40.8 40.0 6.0 20.1 23.4 10.8 8.2 15.7 17.0 Plastic bevel gear GB1M410040BS 40 tooth brass insert and set screw
Razmerje 5:1
GB1M512060 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060 12 tooth brass insert version
60 60.4 60 10.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060 60 tooth brass insert version
GB1M512060BS 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512060BS 12 tooth brass insert and set screw
60 60.4 60 6.0 21.0 20.5 11.0 9.5 15.5 17.4 Plastic bevel gear GB1M512060BS 60 tooth brass insert and set screw
GB1M512* 1 12 13.7 12.0 4.0 40.5 9.5 10.0 9.5 — 20.3 Plastic bevel gear GB1M512 12 tooth brass insert version
GB1M512BS* 1 12 13.7 12.0 4.0 40.5 14.3 10.0 9.5 — 20.3 Plastic bevel gear GB1M512BS 12 tooth brass insert and set screw

Branje tabele:deli s pripono BS imajo medeninasti vložek in nastavitveni vijak za pozitivno pritrditev gredi. Črke B, CD, C, E, F, G in H sledijo referenčni risbi v zgornjem razdelku s specifikacijami. Pomišljaj v stolpcu za dolžino pomeni, da se dimenzija ne uporablja za ta del. Niste prepričani, kateri par ustreza vaši postavitvi? Pošljite risbo ali dimenzije gredi in uskladili jih bomo.

Podrobnosti o izdelku

Fotografije naših ulitih plastičnih stožčastih zobnikov — oblika zoba, pesto in možnost medeninastega vložka.

Moulded plastic bevel gears showing tooth form, ratio pairs and hub detail

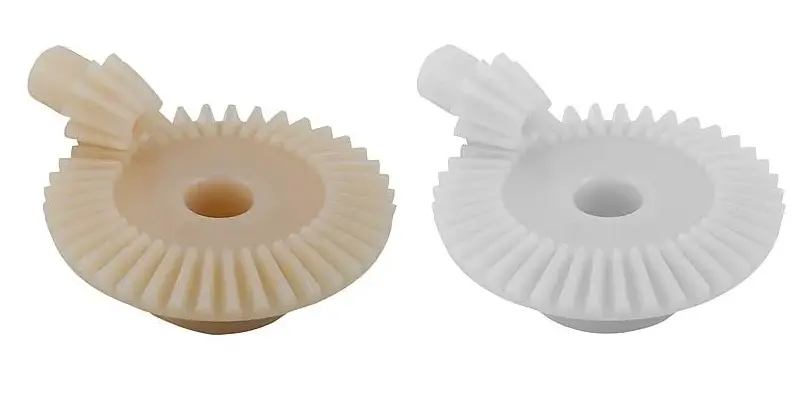

Stožčasti zobniki iz ulite plastike — oblika zoba in podrobnosti pesta v celotnem razponu razmerja.
Plastic bevel gear pair in POM moulded for a right-angle drive

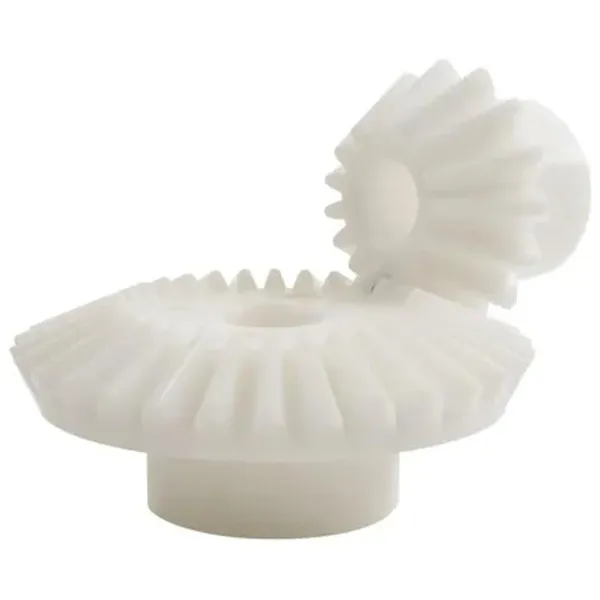

POM stožčasti zobniški par za pravokotni pogon.
Plastic bevel gear set assembled and checked before packing

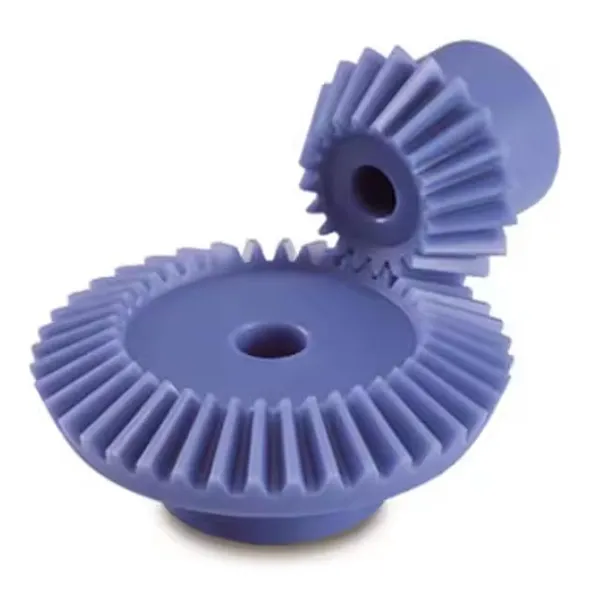

Parjeni kompleti zobnikov so bili pred pakiranjem preverjeni glede mreže in zračnosti.

Ključne prednosti

  • Čisti polimeri, odporni proti obrabiPOM in najlon sta odporna na vlago in širok spekter kemikalij, zato orodje še naprej deluje v vlažnih, spranih ali rahlo korozivnih okoljih, kjer bi prevlečeno kovinsko orodje sčasoma zarjavelo. Brez barvanja, prevleke in oljnega filma za vzdrževanje.
  • Natančno oblikovani zobjeOblika zoba prihaja iz votline kalupa in ne iz rezalnika, tako da ostane vpetje tesno in dosledno v celotni seriji. Rezultat je enakomerno, tiho vrtenje – lastnost, ki je najpomembnejša pri napravah, občutljivih na hrup, kot so kavni avtomati in tiskalniki.
  • Delček teže kovineMajhna masa zmanjša obremenitev gredi in ležajev, zmanjša vztrajnost, ki jo mora poganjati motor, in podaljša življenjsko dobo baterije v prenosnih izdelkih in izdelkih na baterije.
  • Pravokotni pogon v kompaktni ovojniciGeometrija poševnega roba prenaša moč skozi 90 stopinj brez potrebe po ločenem ohišju menjalnika, zaradi česar so majhni mehanizmi kratki in enostavni za sestavljanje.
  • Prilagojeno vaši risbiModul, število zob, premer izvrtine, dimenzije pesta in boksa, razmerje in kakovost polimera je mogoče izdelati v skladu z zahtevami. Če standardni del v tabeli ustreza, bomo to povedali in vam prihranili stroške orodja.
  • Tovarniška cena in nadzorOblikovanje, pregled in pakiranje potekajo v podjetju, tako da ni vmesne marže, kakovost pa preverja ista ekipa, ki je del izdelala.

Aplikacije

Zaradi kombinacije majhne teže, tihega teka in odpornosti proti koroziji so plastični stožčasti zobniki primerni za majhne pravokotne pogone v več družinah izdelkov.

Pametne domače naprave

Pametni stroji za zavese se odpirajo in zapirajo tiho, ne da bi motili prostor, medtem ko robotski sesalniki uporabljajo isti pravokotni pogon za vzpenjanje in obračanje z nizko porabo energije in dolgo življenjsko dobo.

Pisarniška oprema

Tiskalniki se zanašajo na dosledno obliko zob za gladko podajanje papirja in nizek hrup pri delovanju, uničevalniki pa uporabljajo kemično odpornost in odpornost proti obrabi, da se spopadejo z neprekinjenimi obremenitvami papirja brez prezgodnje okvare.

Igrače in potrošniški izdelki

Vozilom na daljinsko upravljanje koristi nizka teža, ki podaljšuje življenjsko dobo baterije, polimer pa prenaša padce in udarce. Za otroške izdelke so na voljo ustrezni razredi materialov.

Kavni avtomati in mali aparati

Pravokotni pogoni v zaprtih napravah delujejo brez maščobne kontaminacije okoliških delov, oblikovana mreža pa ohranja nizek hrup med delovanjem v domačih okoljih.

Instrumenti in majhni aktuatorji

Kompaktni 90-stopinjski prenosi v merilnih in pozicionirnih mehanizmih, kjer so prednost nizka vztrajnost in nemagnetni deli, ki ne rjavijo.

Stroji po meri

Vsak majhen pravokotni pogon, kjer bi sicer potrebovali kovinski par stožcev, ločeno ohišje in mazalno točko. Pošljite risbo in dajatev in svetovali vam bomo glede materiala in razmerja.

Plastic bevel gears used in smart home, office equipment and toy applications

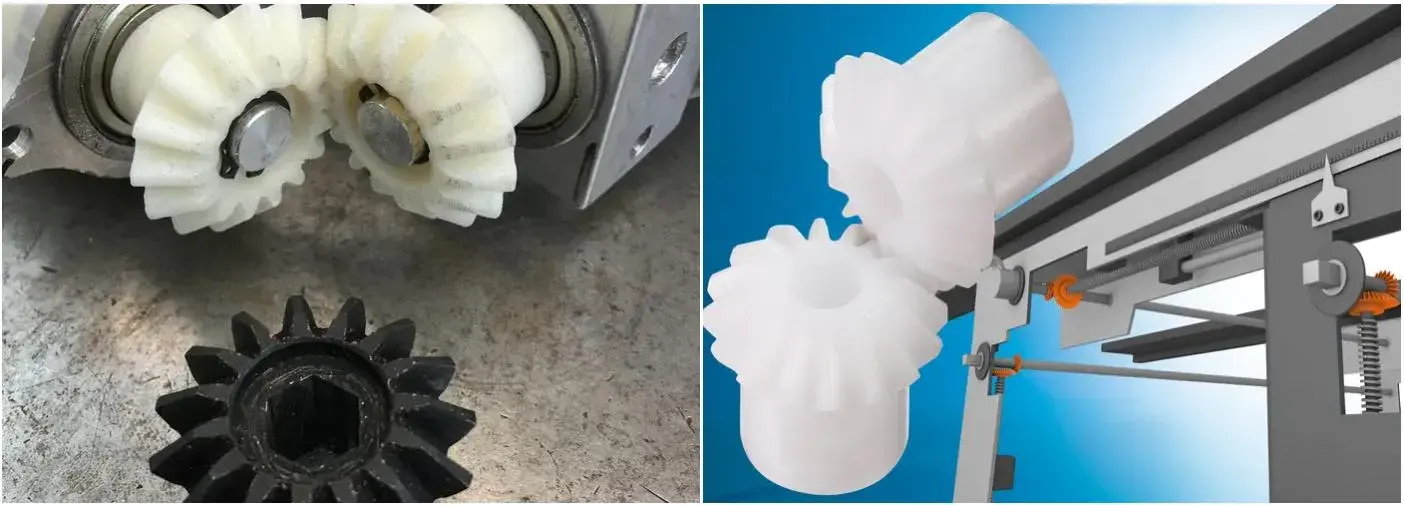

Plastični stožčasti zobniki v uporabi v aplikacijah pametnega doma, pisarniške opreme in potrošniških izdelkov.

Pogosta vprašanja kupcev

  • Ali lahko izdelate plastični stožčasti zobnik po moji risbi ali vzorcu?ja Pošljite dimenzionirano risbo ali vzorec zobnika z modulom, številom zob, razmerjem, izvrtino in prednostnim materialom. Potrdimo, ali obstoječi standardni del v zgornji tabeli ustreza, ali ponudimo nov kalup in lahko najprej dobavimo strojno obdelan prototip, če želite potrditi geometrijo pred orodjem.
  • Kateri material naj izberem, POM ali najlon?POM je običajna izbira za natančne poševne pare, ker je trd, nizko trenje in dimenzijsko stabilen pod vlago, zaradi česar sta sredinska razdalja in zračnost predvidljiva. Najlon je trši in bolje absorbira udarce, vendar absorbira vlago in se nekoliko premakne v dimenziji. Povejte nam obremenitev, hitrost in okolje in priporočili vam bomo enega.
  • Ali so zobniki dobavljeni kot ujemajoči se par?Stožčasti par deluje pravilno samo s parjenim orodjem, za katerega je bil zasnovan. Deli, označeni z zvezdico (GB1M512* in GB1M512BS*), se ujemajo samo z zobnikom s 60 zobmi in niso združljivi z drugimi zobniki. Za vsako drugo številko dela pred naročilom potrdite parjenje z nami in preverili bomo par.
  • Kaj pomeni pripona BS na številki dela?BS označuje medeninasti vložek in nastavitveni vijak, ki omogoča pozitivno mehansko pritrditev na gred, namesto da bi se zanašal na navadno oblikovano izvrtino. To je običajna izbira, kjer prestava prevzame vzvratno obremenitev ali kjer prileganje gredi ne sme zdrsniti.
  • Kakšna je delovna temperatura in ali lahko dobavite material z višjo temperaturo?Standardno območje je od −40 °C do +80 °C. Za opremo, ki deluje bolj vroče, se lahko navedejo materiali, kot sta PEEK ali PPS; povejte nam stalno delovno temperaturo in potrdili bomo, kaj aplikacija potrebuje.
  • Kakšni so vaši dobavni roki in pogoji naročila?Pošljite številko dela ali risbo z zahtevano količino. Odgovorimo s ceno, zahtevami glede orodja, če obstajajo, in dobavnim rokom – običajno v 24 urah. Standardni deli se pošiljajo iz proizvodne zaloge; novo orodje sledi potrjeni risbi.

Sorodni izdelki in dodatno branje

Zahtevajte ponudbo za plastične stožčaste zobnike

Pošljite številko dela iz zgornje tabele ali svojo lastno risbo — modul, razmerje, število zob, vrtino in količino. Potrdimo ujemanje z opremo za parjenje, svetujemo glede materiala in odgovorimo s ceno in rokom dobave v 24 urah.

Pošljite povpraševanje zdaj

* Razmerja je treba naročiti kot ujemajoče se pare. Mere sledijo referenčni risbi v razdelku s specifikacijami; pred naročilom potrdite končno risbo glede na vaš sklop. Različice medeninastega vložka in nastavitvenega vijaka so označene s pripono BS.
