Spiralni stožčasti zobnik

Raydafon proizvaja spiralne stožčaste zobnike za pravokotne pogone v lastni tovarni v Ningboju na Kitajskem. Ukrivljena zobna linija ohranja dva ali več zob v vsakem trenutku v stiku, zato pogon teče bolj gladko in tiho kot ravni poševni par enake velikosti in prenaša več navora za svoje dimenzije. Standardni moduli segajo od M3 do M12 z razredi natančnosti DIN6 do DIN9, izdelani po ISO, DIN, ANSI, JIS ali BS. Materiali vključujejo legirano jeklo, C45, nerjavno jeklo, medenino, baker, aluminij in POM, s površinsko obdelavo od cinka in niklja do črnega oksida, Geomet in Dacromet. Zobnik je mogoče rezati s samo petimi zobmi, kar omogoča veliko razmerje redukcije v eni stopnji pod pravim kotom, boke zob pa je mogoče brusiti po toplotni obdelavi za višje stopnje natančnosti. Zobniki so dobavljeni kot ujemajoči se pari z vzorcem kontakta, preverjenim pred odpremo. Pošljite svojo risbo ali vzorec za ponudbo v 24 urah.

Spiralni stožčasti zobnik — pravokotni pogon z ukrivljenimi zobmi, M3 do M12

Spiralno stožčasto gonilo je izbira pravokotnega prenosa, ko sta gladkost in nosilnost pomembnejša od vsega drugega. Zakrivljene zobne linije ohranjajo dva ali več zob v vsakem trenutku v stiku, zato pogon deluje tiho, se enakomerno obrablja in nosi veliko večjo obremenitev kot ravni poševni par enake velikosti. Raydafon ta orodja reže, toplotno obdeluje in brusi v svoji tovarni v Ningboju na Kitajskem.

najmanj 5 zobNa zobniku, ki omogoča velika enostopenjska razmerja
DIN6 – DIN9Natančni razredi, brušeni na zahtevo
M3 – M12Standardni moduli, ostali za risanje

Utemeljitev oblikovanja

Zakaj izbrati spiralni stožčasti zobnik namesto ravnega stožčastega zobnika

Razlika med obema je v celoti v zobni liniji. Zobje ravnega stožčastega zobnika tečejo radialno, tako da vsak zob v istem trenutku zajame parni zob po celotni širini — nenaden udarec, ki se ponovi pri vsakem zobu. Zobje spiralnega stožčastega zobnika so zarezani na krivulji, tako da se stik začne na enem koncu zoba in se potegne čez drugega, točno tako, kot se zapira zadrga. Ta ena sama geometrijska sprememba je odgovorna za vse spodnje prednosti.

Spiralni stožčasti zobnik

  • Dva ali več zob si ves čas deli obremenitev, ker je koeficient prekrivanja višji
  • Postopen vklop namesto udarca, zato je hrup med vožnjo bistveno nižji
  • Kontaktni tlak se razširi po daljši kontaktni liniji, kar zagotavlja enakomernejšo obrabo
  • Zobnik lahko deluje s samo 5 zobmi, kar omogoča veliko razmerje v eni stopnji
  • Kontaktni vzorec je nastavljiv s polmerom rezalne glave in ga je mogoče dodatno izboljšati z brušenjem
  • Proizvaja aksialno silo, za katero morajo biti izbrani ležaji gredi

Ravni stožčasti zobnik

  • En zob nosi polno obremenitev v trenutku vpetja
  • Udarec ob vsakem vstopu zoba povzroči več hrupa in vibracij
  • Višji lokalni kontaktni tlak, zato se obraba nagiba k koncentraciji
  • Praktično minimalno število zob na zobniku je višje, kar omejuje enostopenjsko razmerje
  • Enostavnejše in cenejše za rezanje, kar ustreza pogonom z nizko hitrostjo in nizko stopnjo hrupa
  • Ne ustvarja se osna sila, zato je izbira ležaja preprostejša

Ena oblikovalska točka, ki jo je vredno načrtovati:ker je zobna črta spiralna, spiralni stožčasti zobnik ustvarja aksialni potisk vzdolž gredi. To ni napaka - to je cena gladkega delovanja. Ležaje je treba izbrati tako, da jih sprejmejo, zato je spiralni stožčasti par običajno določen skupaj z gredjo in razporeditvijo ležajev, ne pa kot zamenjava za ravni poševni par.

Specifikacije

Specifikacije spiralnega stožčastega zobnika in razpoložljive možnosti

  • Številka modela (modul)M3, M4, M5, M8, M12 in drugi
  • Oblika zobaSpirala (ukrivljena zobna linija), pogon pod pravim kotom
  • Najmanjše število zob zobnika5 zob
  • Natančne stopnjeDIN6, DIN7, DIN8, DIN9
  • StandardiISO, DIN, ANSI, JIS, BS in nestandardni / na risbo
  • MaterialiLegirano jeklo, jeklo C45, nerjaveče jeklo, medenina, baker, aluminij, POM
  • Obdelava zobMleto, kaljeno ali brušeno (brušenje se uporablja za višje stopnje natančnosti)
  • Strpnost0,001 mm – 0,1 mm, odvisno od značilnosti in stopnje natančnosti
  • Površinska obdelavaPocinkano, ponikljano, pasivacija, oksidacija, eloksiranje, Geomet, Dacromet, črni oksid, fosfatiranje, prašno lakiranje, elektroforeza
  • Dodatne operacijePeskanje, peskanje, toplotna obdelava, žarjenje, kaljenje, poliranje
  • PakiranjePlastična vrečka in karton ali lesena škatla
  • Plačilni pogojiT/T, L/C
  • Čas izdelave20 delovnih dni za vzorce, 25 dni za razsuti tovor
  • VzorciCena vzorca 2–100 USD; vzorec ekspresnega tovora, ki ga plača stranka

Celoten list s specifikacijami. Na mobilni napravi se pomaknite po tabeli vstran, da preberete vsako vrstico.

Postavka Specifikacija
Številka modela M3, M4, M5, M8, M12 itd.
Material Medenina, jeklo C45, nerjavno jeklo, baker, POM, aluminij, zlitine in drugi
Standardno ISO, DIN, ANSI, JIS, BS in nestandardni
Natančnost DIN6, DIN7, DIN8, DIN9
Zdravljenje zob Kaljeno, brušeno ali brušeno
Strpnost 0,001 mm – 0,01 mm – 0,1 mm, odvisno od lastnosti in podane stopnje natančnosti
Površinska obdelava Pocinkano, ponikljano, pasivacija, oksidacija, eloksiranje, Geomet, Dacromet, črni oksid, fosfatiranje, prašno lakiranje, elektroforeza
Končaj Peskanje, peskanje, toplotna obdelava, žarjenje, kaljenje, poliranje
Pakiranje artiklov Plastična vrečka in karton ali lesena embalaža
Plačilni pogoji T/T, L/C
Čas izdelave 20 delovnih dni za vzorec, 25 dni za razsuti tovor
Vzorci Razpon vzorčne cene 2–100 USD. Vzorec ekspresnega tovora, ki ga plača stranka.
Aplikacija Avtomatski krmilni stroji, polprevodniška industrija, splošni industrijski stroji, medicinska oprema, oprema za sončno energijo, strojna orodja, parkirni sistemi, železniška in letalska transportna oprema za visoke hitrosti in podobno

O toleranci in natančnosti:številke v tej tabeli so razpon za celotno družino izdelkov in ne ena zajamčena vrednost. Toleranca je odvisna od lastnosti, ki se meri, modula in stopnje natančnosti, ki jo določite – brušeno orodje DIN6 ima veliko strožje omejitve kot rezkano orodje DIN9. Povejte nam zahteve glede zračnosti in vzorca kontakta vašega sklopa in potrdili bomo, kakšen razred in obdelavo potrebuje vaša oprema.

Proizvodnja

Kako izdelujemo in nadziramo kakovost spiralnih stožčastih zobnikov

Spiralni stožčasti zobniki so med vrstami zobnikov, ki jih je najtežje dobro izdelati, saj je bok zoba ukrivljena površina, ki jo je treba ustvariti, ne preprosto rezati. Postopek, ki ga izvajamo pri vsakem naročilu, je namenoma zaporeden: vsak korak je končan in pregledan, preden se začne naslednji, tako da se težava ujame v fazi, ki jo je ustvarila, in ne pri končnem sestavljanju.

Prazna priprava

Material je izbran glede na risbo, surovec pa je obrnjen in obrnjen, da se določijo pritrdilne površine in izvrtine, na katere se sklicuje vsaka kasnejša operacija.

Rezanje zobnikov

Boki zob se ustvarijo na spiralnem rezalnem stroju s poševnimi zobniki z uporabo polmera rezalne glave, ki proizvaja zahtevani spiralni kot in kontaktni vzorec.

Toplotna obdelava

Utrjevanje ohišja poveča trdoto površine zob za odpornost proti obrabi, medtem ko jedro ostane dovolj trdo, da absorbira udarne obremenitve, ki jih bo občutil pogon.

Brušenje zob

Kjer je določena višja stopnja natančnosti, se bok po toplotni obdelavi zbrusi, da se popravi deformacija in izboljša kontaktna površina ter končna obdelava površine.

Preverjanje kontaktnega vzorca

Par se izvaja v preskusni napravi z mešanico za označevanje, tako da je mogoče položaj kontaktnega vzorca, obliko in velikost pregledati glede na risbo, preden se par sprosti.

Pregled in pakiranje

Končna dimenzijska kontrola lastnosti, ki so pomembne za sestavo, nato zaščitna embalaža za izvoz – plastična vrečka in karton ali lesen kovček za večje komplete.

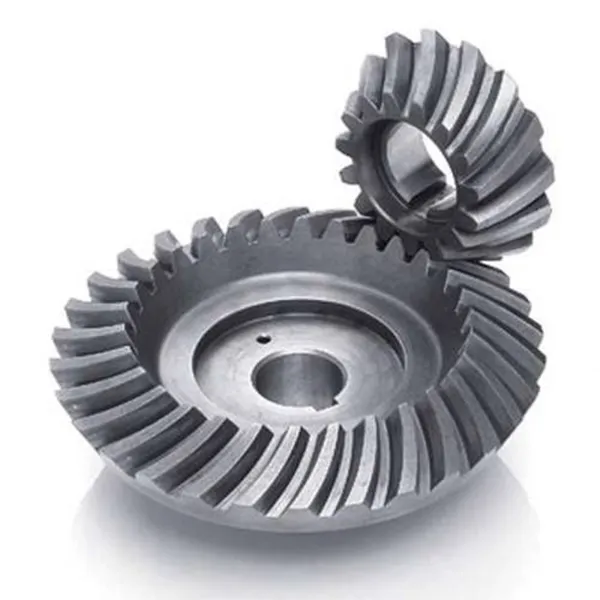

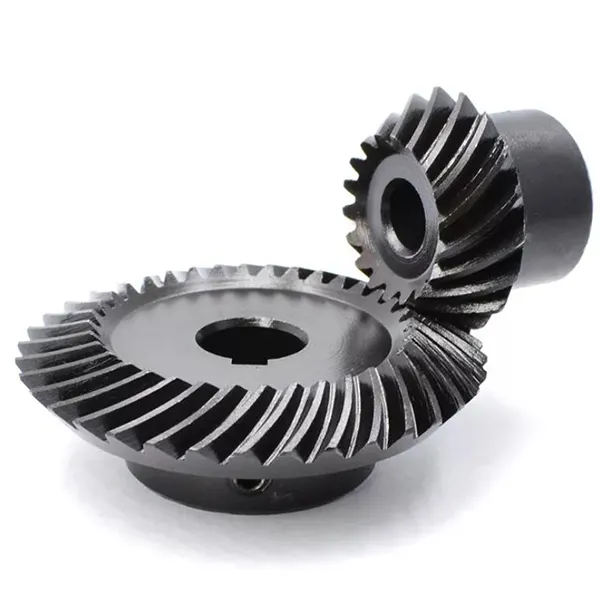

Spiral bevel gear with curved tooth flanks produced by Raydafon
Spiralni stožčasti zobnik z generirano ukrivljenimi boki zob.

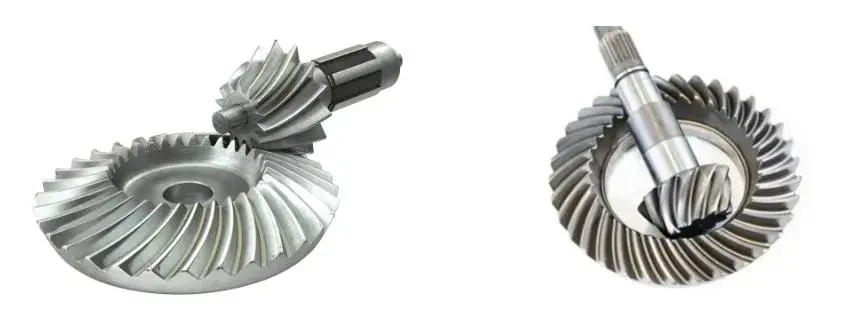

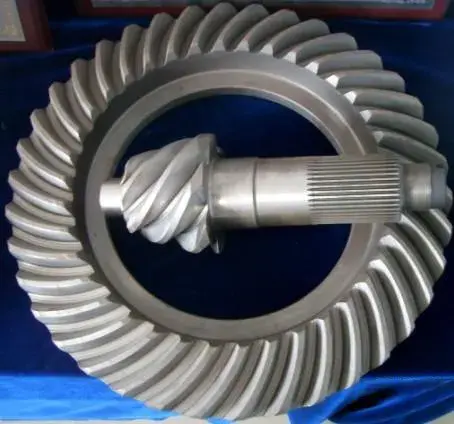

Spiral bevel gear pair showing matched contact pattern and mounting faces
Ujemajoč se zobniški par — kontaktni vzorec in pritrdilne površine.
Spiral bevel gear tooth flank detail after grinding
Detajl boka zoba po brušenju.
Spiral bevel gear inspection and measurement before packing
Končni dimenzijski pregled pred pakiranjem.
Spiral bevel gear set prepared for export packing
Orodje pripravljeno za izvozno pakiranje.

Ključne prednosti

Lastnosti izdelka

Gladek tek in nizka raven hrupa

Ker je zobna črta ukrivljena, sta vsaj dva zoba v vsakem trenutku v mrežici in obremenitev se prenaša z enega zoba na drugega, ko se kontakt premika po boku. Ni enega samega trenutka udarca po celotni širini, kot je pri ravnem stožčastem zobniku, zato se vibracije in hrup opazno znižajo — zaradi česar je ta zob standardna izbira, kjer je hrup nadzorovan, od vreten obdelovalnih strojev do osi osebnih vozil.

Visoka nosilnost in enakomerna obraba

Kot vijačnice poveča koeficient prekrivanja, kar pomeni, da več zob deli obremenitev in je kontaktni pritisk na vsakem boku manjši. Nižji tlak v kombinaciji z daljšo kontaktno linijo porazdeli obrabo bolj enakomerno po površini zoba, namesto da bi jo koncentrirali blizu črte naklona. Praktični rezultat je zobnik, ki prenaša večji navor glede na svojo velikost in dlje ohranja svojo natančnost pri neprekinjenem delovanju.

Širok razpon razmerij v eni stopnji

Zobnik spiralnega stožčastega para je mogoče rezati s petimi zobmi, kar omogoča doseganje velikega redukcijskega razmerja v eni pravokotni stopnji namesto dveh. Za oblikovalca strojev to pomeni manj delov, krajše ohišje in manj nakopičene zračnosti, zato se ta oblika zob tako pogosto pojavlja pri kompaktnih pravokotnih gonilih.

Kontaktni vzorec je mogoče popraviti

Ker je ukrivljenost boka nastavljena s polmerom rezalne glave, se kontaktni vzorec lahko premakne in popravi v fazi rezanja ter dodatno izboljša z brušenjem po toplotni obdelavi. Ta nadzor nad tem, kje se zobje dejansko dotikajo, je tisto, kar ločuje sklop zobnikov, ki leta tiho deluje, od tistega, ki cvili in se zajeda v nekaj mesecih – in to je zmožnost, ki je odvisna od stroja in operaterja, ne le od risbe.

Materiali in površinske obdelave, ki ustrezajo dolžnosti

Enako geometrijo zob je mogoče izdelati iz legiranega jekla za pogone z visokim navorom, C45 ali nerjavnega jekla, kjer je odpornost proti koroziji pomembna, in medenine, bakra, aluminija ali POM za lažje ali nemagnetne aplikacije. Površinska obdelava je nato izbrana tako, da se ujema z okoljem – cinkanje ali nikljanje, črni oksid, Geomet ali Dacromet za zaščito pred korozijo, eloksiranje za aluminij ter prašno lakiranje ali elektroforeza za videz in dodatno vzdržljivost.

Aplikacije

Kje se uporabljajo spiralni stožčasti zobniki

Povsod, kjer se mora pogon obrniti za 90 stopinj, hkrati pa prenaša pravi navor in ostane tih:

  • Strojna orodja— pogoni vreten, indeksirne glave in podajalni mehanizmi, kjer natančnost prenosa določa kakovost končnega dela
  • Avtomobilizem in transport— diferencialno in končno gonilo, kjer je bistven nizkotni pravokotni par z visoko obremenitvijo
  • Avtomatski krmilni stroji— kazalniki odmikačev, vrtljive mize in mehanizmi za pobiranje in namestitev
  • Polprevodniška in medicinska oprema— pogoni, ki morajo biti gladki, tihi in ponovljivi, ne le močni
  • Oprema za sončno energijo— obračalni pogoni goseničarjev, kjer zobnik deluje v zunanjih razmerah vse leto
  • Parkirni sistemi in logistična oprema— dvižni in prenosni mehanizmi, ki potrebujejo kompaktno pravokotno zmanjšanje
  • Železniška in letalska zemeljska oprema za visoke hitrosti— pomožni pogoni, kjer sta določena zanesljivost in nizka raven vibracij
  • Splošni industrijski stroji— črpalke, mešalniki, transporterji in kateri koli kompaktni pravokotni menjalnik

Če vaše aplikacije ni na seznamu, opišite nalogo — vhodno hitrost, navor, razmerje in namestitev. Spiralni poševni par je običajno zasnovan skupaj s svojo gredjo in postavitvijo ležaja zaradi aksialnega potiska, ki ga ustvarja, zato prej ko vidimo razporeditev, boljši je rezultat.

Prilagajanje

Spiralni stožčasti zobniki po meri izdelani po risbi

Poleg standardnega obsega modulov je mogoče vse parametre, ki odločajo o tem, ali zobnik ustreza vašemu ohišju, izdelati v skladu z zahtevami. Tipična prilagoditev vključuje:

  • Število modulov in zob
  • Spiralni kot in roka spirale
  • Razmerje in usklajeni par
  • Izvrtina, utor in utor
  • Pesto in geometrija namestitvene površine
  • Izbira materiala
  • Razred natančnosti DIN6–DIN9
  • Površinska obdelava
  • Brušen ali rezkan bok zoba
  • Označevanje in identifikacija parnih sklopov

Pošljite dimenzionirano risbo, vzorec zobnika ali zahtevano razmerje, navor in ovojnico in potrdili bomo najbližjo standardno geometrijo ali ponudili novo. Spiralni stožčasti pari so dobavljeni kot ujemajoči se kompleti, tako da nam to povejte, če menjate eno prestavo v paru — zamenjava samo polovice ujemajočega se para na splošno povzroči hrup in hitro obrabo, tudi če sta oba dela dimenzijsko pravilna.

Pogosta vprašanja kupcev

Pogosta vprašanja kupcev

  • Kakšna je razlika med spiralnim stožčastim zobnikom in ravnim stožčastim zobnikom?Linija zob: ravni poševni zobje potekajo radialno in se hkrati zataknejo po celotni širini, medtem ko so spiralni poševni zobje ukrivljeni, tako da se stik postopoma širi od enega konca zoba do drugega. Ukrivljena oblika omogoča večje prekrivanje, zato se obremenitev porazdeli z več zobmi, tek je bolj gladek in tišji, obraba je enakomernejša, zobnik pa lahko režemo s samo 5 zobmi.
  • Ali lahko izdelate spiralni stožčasti zobnik po moji risbi ali vzorcu?ja Pošljite dimenzionirano risbo ali vzorec zobnika z modulom, številom zob, spiralnim kotom, razmerjem, izvrtino in materialom. Potrdimo, ali se geometrija ujema z obstoječim orodjem ali zahteva novo nastavitev rezalnika, ustrezno ponudimo ponudbo in lahko dobavimo vzorec v približno 20 delovnih dneh.
  • Kateri materiali in površinske obdelave so na voljo?Legirano jeklo in C45 za pogone z visokim navorom, nerjavno jeklo, kjer je potrebna odpornost proti koroziji, in medenina, baker, aluminij ali POM za lažje ali nemagnetne aplikacije. Površinske obdelave vključujejo cinkanje in nikljanje, pasivacijo, oksidacijo, eloksiranje, Geomet, Dacromet, črni oksid, fosfatiranje, prašno lakiranje in elektroforezo. Povejte nam okolje in priporočili ga bomo.
  • Ali naj naročim usklajen par ali eno samo opremo?Naročite ujemajoč se par. Spiralni stožčasti zobniki so prekriti in njihov kontaktni vzorec je preverjen kot komplet, zato zamenjava samo ene prestave obstoječega para običajno povzroči hrup in pospešeno obrabo, tudi če oba dela merita pravilno. Če je poškodovana samo ena prestava, nam pošljite obe, da lahko zamenjavo uskladimo s preživelim delom.
  • Zakaj spiralni stožčasti zobnik potrebuje posebne ležaje?Zaradi kota vijačnice v liniji zob zobnik poleg tangencialne in radialne obremenitve ustvarja aksialno potisno silo vzdolž gredi. Ležaji morajo biti izbrani tako, da prenašajo to silo - običajno je to stožčasti valj ali kotni kontakt - zato je najbolje določiti spiralni poševni par skupaj z gredjo in postavitvijo ležaja.
  • Kakšni so vaša toleranca, dobavni rok in plačilni pogoji?Toleranca je odvisna od značilnosti in stopnje natančnosti in se giblje od 0,001 mm do 0,1 mm v družini; povejte nam vašo zahtevo glede zračnosti in kontaktnega vzorca in potrdili bomo, kateri razred to dosega. Vzorci trajajo približno 20 delovnih dni, množična proizvodnja pa 25 dni, cene vzorcev so 2–100 USD z ekspresnim prevozom, ki ga plača stranka, plačilni pogoji pa so T/T ali L/C.

Povezano

Sorodni izdelki in dodatno branje

Zahtevajte ponudbo za spiralni stožčasti zobnik

Pošljite svojo risbo, vzorec ali zahtevani modul, razmerje, navor in ovojnico. Potrdimo geometrijo, stopnjo natančnosti in material ter odgovorimo s ceno in dobavnim rokom v 24 urah.

Pošljite povpraševanje zdaj

* Podatki o toleranci, času dobave in cenah so podani kot razpon za družino izdelkov in so potrjeni glede na naročilo glede na risbo. Spiralni stožčasti zobniki so dobavljeni kot ujemajoči se pari; pred naročilom potrdite številko dela parjenja.
