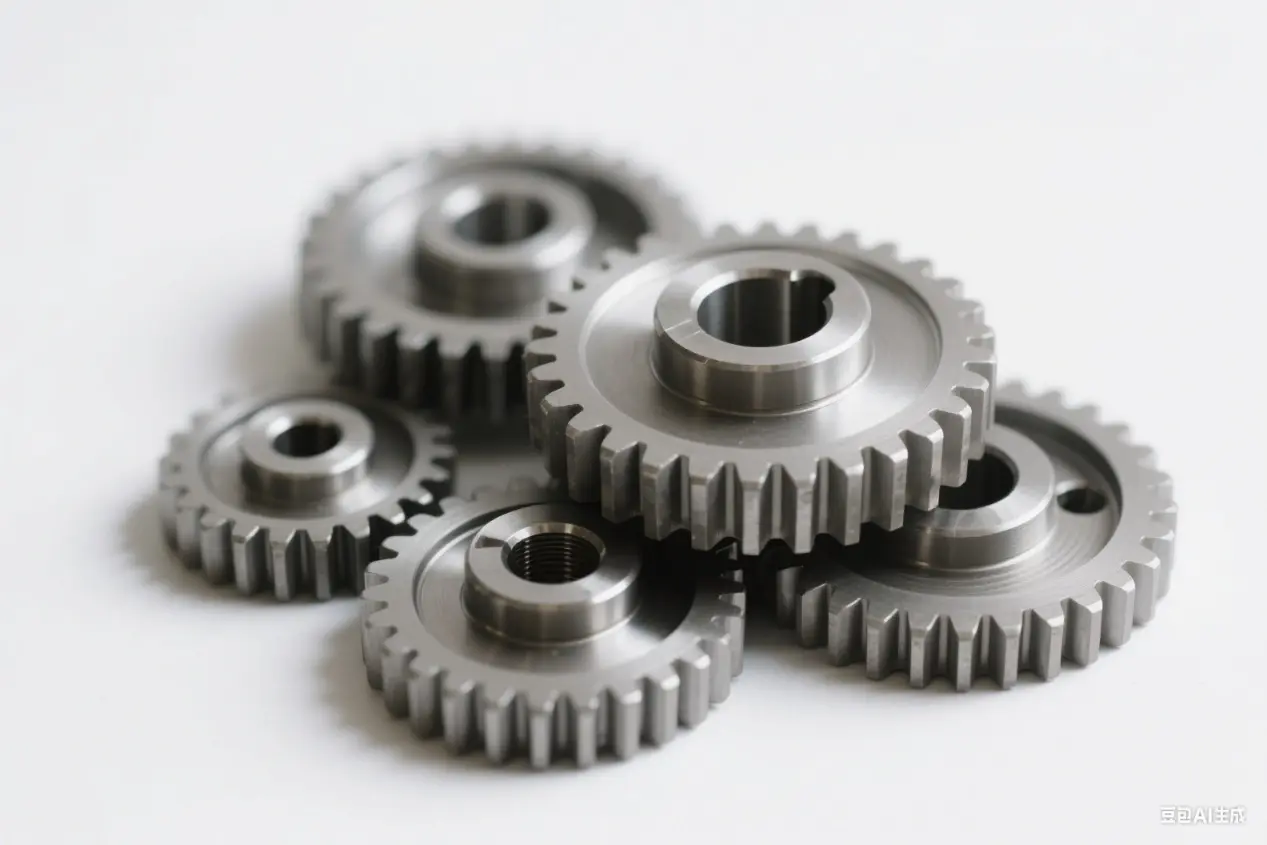

Čelni zobnik

Če želite kupiti visoko zmogljivo Spur Gear,Raydafon, kot profesionalni proizvajalec in tovarna na Kitajskem, je zaupanja vreden dobavitelj. Zanašamo se na zrel kitajski lokalni sistem proizvodnje zobnikov, nadzorujemo ceno v razumnem razponu in strogo nadzorujemo proces obdelave in testiranja, da zagotovimo stabilne in zanesljive rešitve čelnih zobnikov za globalne stranke.

Raydafon se že več kot 20 let osredotoča na oblikovanje in proizvodnjo Spur Gear in ima celoten proizvodni sistem ter zmogljivosti za raziskave in razvoj. Izdelek je v glavnem izdelan iz legiranega jekla 20CrMnTi, obdelanega z več postopki, kot so CNC rezkanje, naogljičenje, kaljenje in natančno brušenje, natančnost profila zoba pa dosega raven ISO 6, kar zagotavlja gladko zapletanje, nizke vibracije in nizek hrup med postopkom prenosa. Naši izdelki se lahko uporabljajo v različnih delovnih okoljih, kot so srednje in visoke hitrosti, nizke obremenitve do visoke obremenitve, in so še posebej primerni za scenarije linearnega prenosa v panogah, kot so oprema za avtomatizacijo, pakirni stroji, strojna orodja CNC, tekstilna oprema in transportni sistemi.

Če potrebujete več specifikacij modela, informacije o ceni ali 3D risbe, se obrnite na našo tehnično skupino. Zagotovili bomo najprimernejšo rešitev glede na vaše potrebe.

Kakšna je uporaba čelnih zobnikov?

Čelni zobniki so nepogrešljiv del številnih mehanskih naprav. Pogosto se uporabljajo na mestih, kjer je treba moč prenesti z ene vzporedne osi na drugo, kot so transportna oprema, stroji za pakiranje, kmetijska orodja, električni stroji itd. v tovarnah. Zaradi svoje preproste strukture, visoke učinkovitosti prenosa in priročnega vzdrževanja se pogosto uporablja.

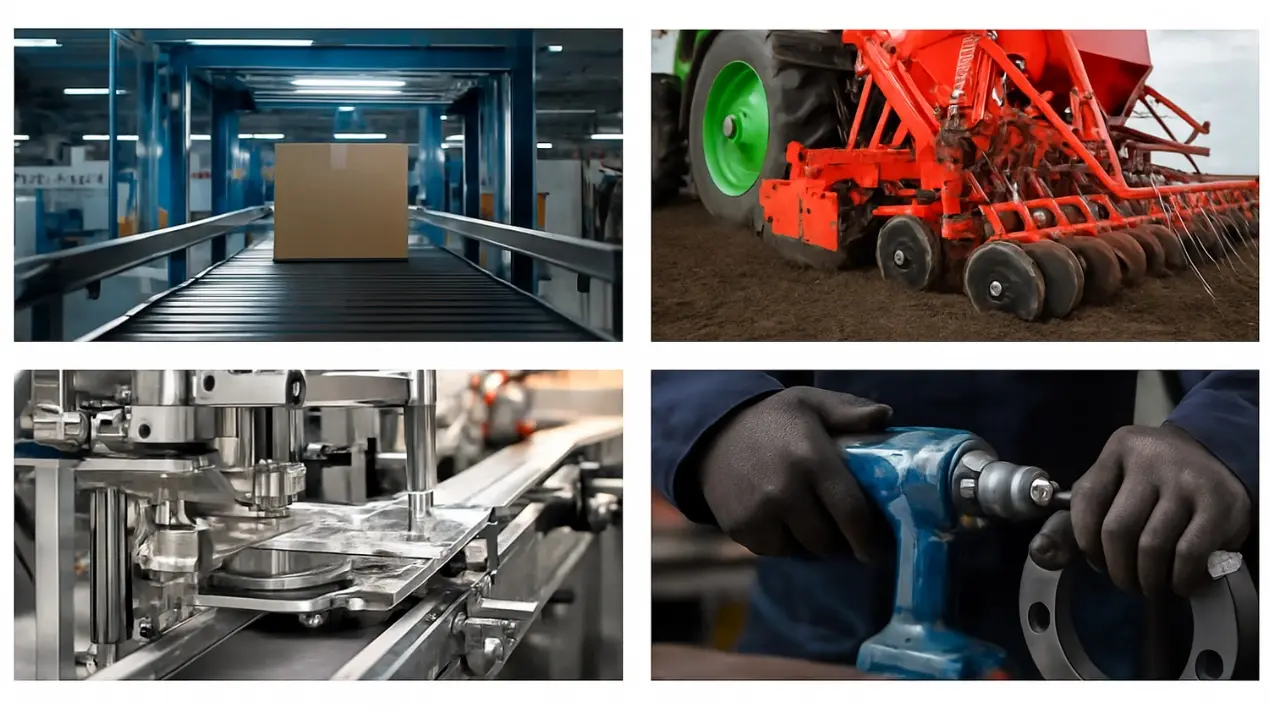

V praktičnih aplikacijah, kot je tekoči trak na avtomatizirani montažni liniji, ječelni zobnikje odgovoren za vrtenje valja, tako da se lahko blago nemoteno premika naprej; na primer na kmetijski sejalnici sodelujejo pri krmiljenju setvenega ritma za zagotavljanje enakomernega delovanja; celo v nekaterih običajnih električnih orodjih je mogoče opaziti, da igra ključno vlogo pri prenosu moči.

Čelni zobniki, ki jih ponuja Raydafon, lahko prilagodijo velikost, material in število zob glede na posebne potrebe, kot so ogljikovo jeklo, nerjavno jeklo ali plastični materiali itd., da se prilagodijo različnim scenarijem. Nekatere stranke so poročale, da se je po zamenjavi originalnih delov z našim prilagojenim čelnim zobnikom hrup precej zmanjšal in obraba počasnejša. Za mnoge uporabnike čelni zobnik ni najbolj zapleten del, vendar lahko, če se pravilno uporablja, celotna oprema deluje stabilneje, stroški pa bolj nadzorovani.

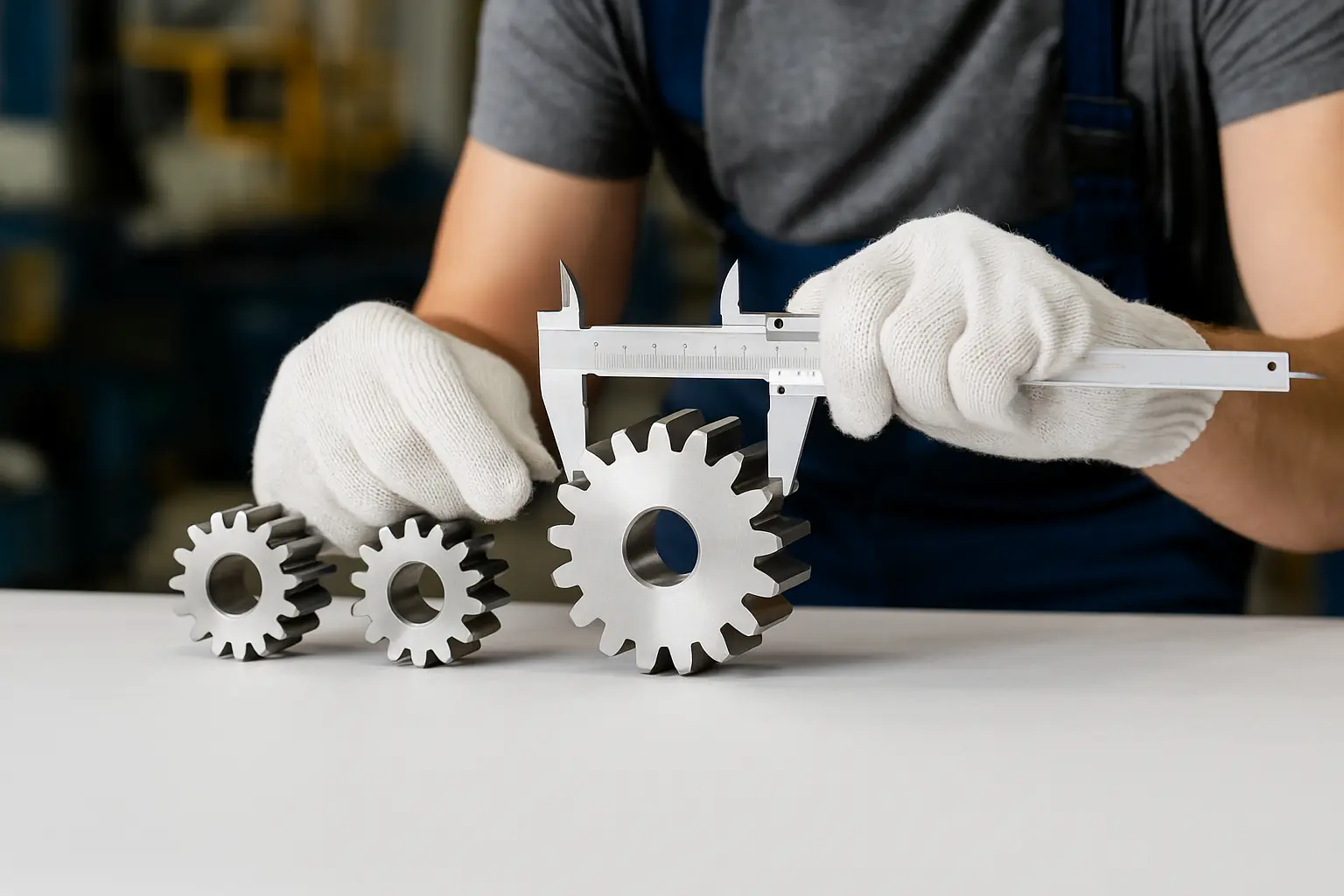

Kako izmeriti čelni zobnik

MerjenjeČelni zobnikje praktično in skrbno delo. Čeprav je ta vrsta orodja preprostega videza, lahko zlahka imate težave s slabim prileganjem ali prenosom, če ne obvladate nekaj ključnih metod.

Običajno je prva stvar, ki jo morate določiti, število zob, kar je bolj intuitivno. Samo preštejte zobe enega za drugim. Nato pride modul, ki ni dimenzija, ki bi jo lahko neposredno izmerili. Najpogostejša praksa je, da najprej s čeljustjo izmerimo zunanji premer zobnika, nato pa na podlagi števila zob ocenimo modul. Na primer, če je zunanji premer zobnika z 20 zobmi približno 42 mm, potem je modul približno 2.

Sledi širina zoba, ki jo je mogoče neposredno izmeriti s pomičnim merilom. Ta velikost je povezana z nosilnostjo zobnika. Če je preozek, morda ne bo dovolj stabilen, če je preširok, pa bo trošil material. Višino zoba običajno delimo na višino vrha zoba in višino korena zoba. Za poenostavitev lahko pogledate tudi celotno višino profila zoba. Bolj natančno bo uporaba projektorja ali zobniškega merilnika.

Druga stvar, ki jo zlahka spregledamo, je debelina zoba, ki jo lahko izmerimo z mikrometrom ali posebnim debelinomerom zob. Ti podatki določajo, ali lahko orodje gladko zaskoči. Poleg tega, če je potrebna večja natančnost, je treba upoštevati kot profila zoba in kot pritiska. Večina standardov je 20 stopinj, če pa gre za zamenjavo starih delov, so nekateri 14,5 stopinj. V tem času se pri presoji ne morete zanašati le na prosto oko, temveč morate uporabiti profesionalno merilno opremo, kot so slikovne naprave ali trikoordinatni merilni instrumenti.

Pri dejanskem delu v Raydafonu pogosto prejmemo vzorce, ki jih pošljejo stranke, med katerimi so nekateri stari zobniki, odstranjeni iz opreme, nekateri pa so novi projekti z nepopolnimi risbami. Običajno strankam najprej pomagamo narediti anketo v polni velikosti, nato pa zagotovimo podporne predloge za oblikovanje. Če naletite na situacijo, ko orodja ni mogoče natančno izmeriti in ne veste, kako izbrati, ste dobrodošli tudi, da nas kontaktirate, da skupaj ugotovimo.

Zakaj izbrati Raydafonove izdelke Čelni zobnik

Pri izbiri osnovne in ključne komponente, kot so čelni zobniki, veliko strank skrbi stabilnost, vzdržljivost in ali jih je mogoče dolgo časa brez težav uporabljati na njihovi opremi. Raydafon že vrsto let izdeluje čelne zobnike. Ne delamo modne reklame, ampak se osredotočamo samo na eno stvar: narediti zobnike trdne. Vsi naši čelni zobniki so proizvedeni v naših lastnih predelovalnih tovarnah. Obdelava površine zoba je čista, oblika zoba je standardna in mreža je gladka. Ne glede na to, ali je na tekočem traku z nizko hitrostjo ali na visokohitrostni motorni pogon, lahko deluje stabilno.

Vsi materiali, ki jih uporabljamo, so izbrani, kot je 20CrMnTi karburizirano jeklo ali kaljeno in kaljeno jeklo. Po toplotni obdelavi ima visoko trdnost, ni ga enostavno nositi in se ne bo zlahka deformiral. Ti zobniki se večinoma uporabljajo v pakirnih strojih, kmetijskih strojih in opremi za avtomatizacijo. Najpogostejša točka povratnih informacij strank je "brez skrbi ga je namestiti." Številne stare stranke nadaljujejo z odkupom, ker so ga brez težav uporabljale več let.

Poleg čelnih zobnikov izdelujemo tudi kmetijske menjalnike, planetne menjalnike in kardanske gredi. Veliko strank nam da celoten prenosni sistem. Prvič, ujemanje je dobro, in drugič, če pride do kakršne koli težave, se lahko povežemo z eno tovarno, kar je priročno.

Skratka, če iščete serijo vzdržljivega, zelo združljivega in stabilnega čelnega zobnika, je Raydafon varna izbira. Ne poudarjamo »visoke tehnologije«, ampak izdelujemo prave izdelke, ki jih je mogoče implementirati, nalagati in uporabljati dolgo časa. Dobrodošli, da nas kontaktirate za vzorce ali podrobnosti parametrov.
