Polžni menjalnik

Raydafon, kitajska visokokakovostna tovarna polžastih reduktorjev, natančno ustreza potrebam različne opreme in je vaša prva izbira pri iskanju zanesljivega proizvajalca in dobavitelja. Zagotavljamo podporo za stabilno kakovost in razumno ceno ter se pogosto uporabljajo pri pakiranju hrane, transportnih strojih, strojih za obdelavo lesa, kmetijski opremi in drugih scenarijih.

Raydafon se osredotoča na strukturno optimizacijo in izboljšanje zmogljivosti polžastih reduktorjev. Izdelki uporabljajo enodelno visoko trdno ohišje iz aluminijeve zlitine ali litega železa, ki je močno in odporno proti koroziji ter primerno za kompleksne delovne pogoje z visoko vlažnostjo, veliko prahu ali pogostimi vibracijami. Notranje polžasto gonilo je izdelano iz visoko zmogljive bakrove zlitine v kombinaciji z visokokakovostnim polžem iz legiranega jekla, po natančnem brušenju in toplotni obdelavi pa je začetje gladko, hrup je nizek, učinkovitost prenosa je visoka in delovanje pri nizki temperaturi se ohranja v neprekinjenih delovnih pogojih, kar podaljšuje življenjsko dobo celotnega stroja.

Da bi izboljšali zanesljivost izdelka, je vsak menjalnik Raydafon podvržen preskusu delovanja brez obremenitve, preskusu tesnjenja oljnih tesnil in preskusu stika s površino zob, preden zapusti tovarno, da se zagotovi, da ni puščanja olja, brez hrupa in brez napak pri sestavljanju. Mazalni del uporablja visoko zmogljivo sintetično mast ali olje za menjalnike za prilagajanje delovnemu okolju od -20 ℃ do +80 ℃. Nekateri modeli so lahko opremljeni z dihalnim ventilom za podaljšanje življenjske dobe tesnila in zmanjšanje pogostosti vzdrževanja.

Naš polžasti menjalnik ne služi samo različnim domačim proizvajalcem strojev in opreme, ampak se tudi veliko izvaža v Evropo, Ameriko, jugovzhodno Azijo, Bližnji vzhod in drugam, kar zagotavlja stabilne rešitve prenosa za globalne stranke. Raydafon se vedno drži načela "zanesljivejši prenos in učinkovitejša storitev" ter nenehno izboljšuje standarde izdelkov in hitrost odziva storitev.

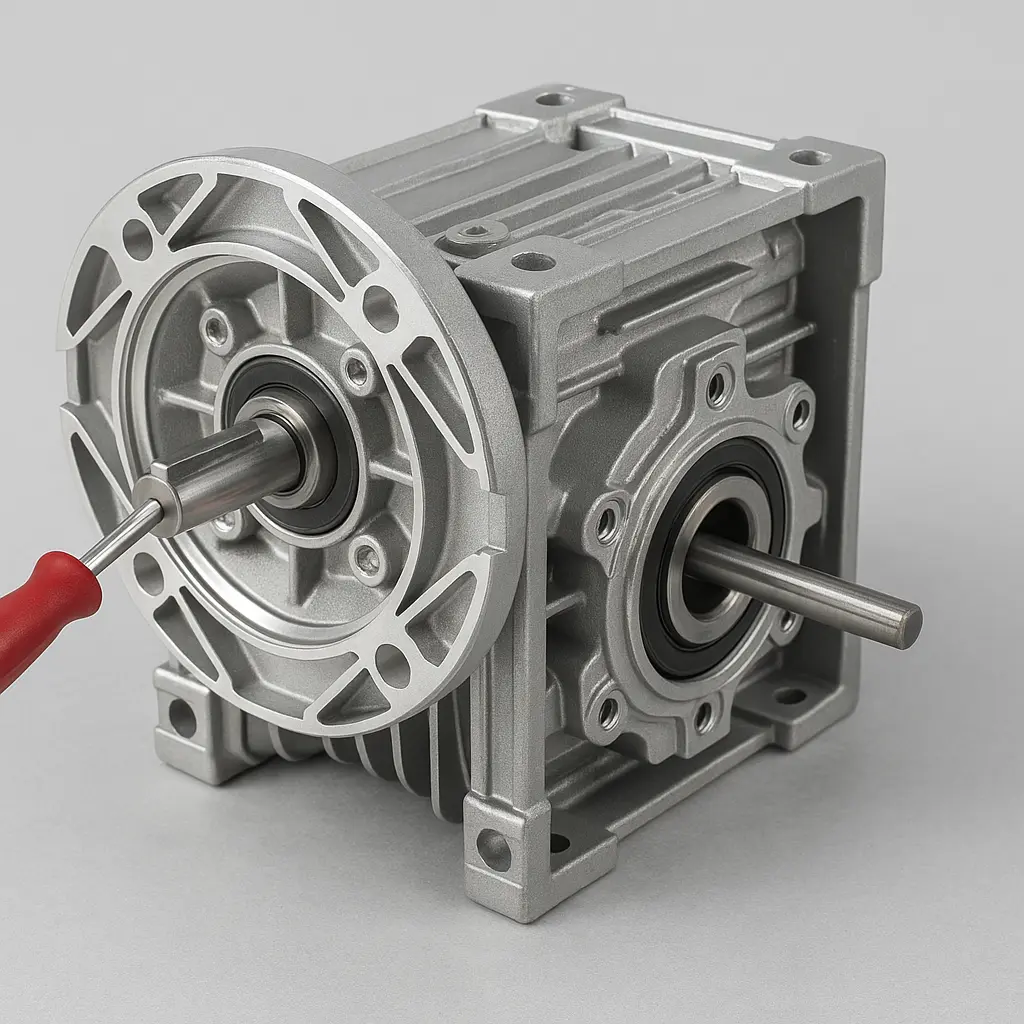

Kako prilagoditi zračnost v polžastem menjalniku

V prenosnem sistemu polžastega reduktorja je velikost zračnosti neposredno povezana s stabilnostjo delovanja, učinkovitostjo prenosa in življenjsko dobo opreme. Tako imenovana zračnost se nanaša na majhno režo, ki mora biti rezervirana med obema zobnima površinama, da se izognemo motnjam in zagotovimo gladko začetje, ko se polž in polžasto kolo zaskočita. Polžasti menjalnik, ki ga proizvaja Raydafon, je natančno nastavljen, preden zapusti tovarno, vendar so spremembe v zračnosti med dolgotrajno uporabo ali ponovno namestitvijo neizogibne, zato je zelo potrebno obvladati pravilen način nastavitve.

Pred nastavljanjem zračnosti se najprej prepričajte, da je reduktor v izklopljenem stanju in da je obremenitev popolnoma razbremenjena, da preprečite kakršno koli tveganje vrtenja. Pred demontažo očistite površino reduktorja, da zagotovite nemoteno prilagajanje. Za NMPolžasto gonilo serije RVReduktorji, ki jih običajno uporablja Raydafon, njegova konstrukcijska zasnova upošteva udobje prilagajanja na kraju samem. Večina modelov ima ekscentrični sedež vhodne gredi ali mehanizem za prednapetost prirobnice, ki lahko s preprostim delovanjem doseže natančno nastavitev zračnosti.

V specifičnem delovnem procesu je običajno treba popustiti pritrdilne vijake polžaste gredi na vhodnem koncu in spremeniti globino zapleta polža in polžastega kolesa s prilagoditvijo položaja ekscentričnega tulca ali ležišča ležaja. Osno razdaljo med obema je mogoče tudi natančno prilagoditi s spreminjanjem debeline tesnila na strani vhodne gredi ali strani polžastega kolesa. Ta vrsta strukture lahko običajno stabilizira stransko zračnost med 0,08 in 0,15 mm z natančnim nadzorom, s čimer zagotavlja dobro učinkovitost mreženja in ni pretesna, da bi povzročila zagozditev ali večjo obrabo.

Po končani nastavitvi je treba opraviti popolno preskusno vožnjo brez obremenitve, da potrdite, da ni neobičajnega hrupa, vibracij ali dviga temperature, nato pa je treba izvesti preskus pri polni obremenitvi. Posebej pomembno je upoštevati, da stranske zračnosti ne morete nastaviti pretesno, sicer bo povzročilo velik tekalni upor, močno segrevanje zobne površine in celo zgodnje poškodbe. Če je stranska obraba menjalnika močna ali je ležaj zrahljan, je škatla deformirana itd. med postopkom prilagajanja, ga je treba ustaviti in zamenjati dele ali se obrniti na tehnično podporo proizvajalca.

Vsi polžasti menjalniki Raydafon opravijo teste zaznavanja stika zobne površine in delovanja brez obremenitve, preden zapustijo tovarno, da zagotovijo, da je zračnost zobniškega para v najboljšem stanju. Uporabnikom nudimo tudi podrobna navodila za uporabo in vodnike za vzdrževanje. Če uporabniki naletijo na težave pri prilagajanju na mestu, lahko nudimo tehnično pomoč na daljavo, vključno z video vodenjem ali storitvami analize strukturnih risb. Zahvaljujoč razumni strukturi in visokim standardom sestavljanja so Raydafonovi izdelki pokazali dobro stabilnost prenosa v številnih napravah za avtomatizacijo, transportnih strojih in pakirnih strojih ter lahko ohranijo natančen odziv tudi v zapletenih ali visokofrekvenčnih pogojih start-stop. Pravilna nastavitev stranskega odmika je pomemben predpogoj za zagotavljanje dolgotrajnega stabilnega delovanja opreme. Če imate več tehničnih vprašanj o strukturi izdelka ali namestitvi na kraju samem, se obrnite na tehnično ekipo Raydafon in zagotovili vam bomo pravočasno in strokovno podporo.

Kako izračunati razmerje polžastega menjalnika

Pri izbiri ali oblikovanju apolžni menjalnik, je izračun prestavnega razmerja (tj. redukcijskega razmerja) eden ključnih parametrov. Kot profesionalni proizvajalec polžastih reduktorjev Raydafon priporoča, da natančno obvladate ta parameter, preden izberete model, da zagotovite, da izhodna hitrost in navor ustrezata dejanskim potrebam.

Metoda izračuna prenosnega razmerja za reduktor polžastega gonila je zelo neposredna in njena osnovna formula je:

Prenosno razmerje = število zob polžastega kolesa ÷ število glav polža

Med njimi je število zob polžastega kolesa običajno označeno na ploščici z imenom izdelka ali tehnični risbi, običajne vrednosti pa so 30, 40, 50, 60 itd.; število glav polža je običajno 1 ali 2, kar kaže, koliko zob se vrti polžasto kolo na obrat polža.

Na primer, če ima polžasto kolo 40 zob in je polž enoglav (1 glava), je prenosno razmerje:

40 ÷ 1 = 40, kar pomeni, da je izhodna hitrost 1/40 vhodne hitrosti.

Če je polž dvostranski (2 glavi), potem je z enakim številom zob polžastega zobnika prenosno razmerje:

40 ÷ 2 = 20 se učinek pojemka zmanjša za polovico, vendar se poveča izhodna hitrost.

V Raydafonovi dejanski seriji izdelkov ponujamo različna standardna razmerja hitrosti od i=7,5 do i=100, da izpolnimo zahteve glede pretvorbe hitrosti in navora v različnih delovnih pogojih. Nekateri modeli podpirajo tudi večstopenjske kombinacije za doseganje večjega izhodnega razmerja prenosa, na primer 40:1 v prvi stopnji in 5:1 v drugi stopnji, skupno razmerje prenosa pa lahko doseže 200:1.

Omeniti velja, da je treba pri dejanski uporabi poleg prenosnega razmerja celovito upoštevati tudi dejavnike, kot so izhodni navor, izguba učinkovitosti in delovni cikel. Če je razmerje zmanjšanja preveliko, se bo učinkovitost zmanjšala in prostornina povečala; če je premajhen, bo izhodni navor nezadosten in bremena ni mogoče voziti.

Raydafon lahko hitro priporoči ustrezen model in kombinacijo razmerja hitrosti na podlagi vhodne moči, delovne hitrosti, značilnosti obremenitve in drugih parametrov, ki jih zagotovi stranka. Naša tehnična ekipa lahko zagotovi celovite storitve izračuna izbire, da zagotovi, da oprema doseže pričakovano zmogljivost v dejanskem delovanju. Če imate kakršna koli vprašanja o izračunu razmerja hitrosti ali ujemanju izdelkov, se obrnite na Raydafon za tehnično podporo in prilagojene predloge.
