Kako univerzalne sklopke zmanjšajo vibracije in izboljšajo učinkovitost opreme?

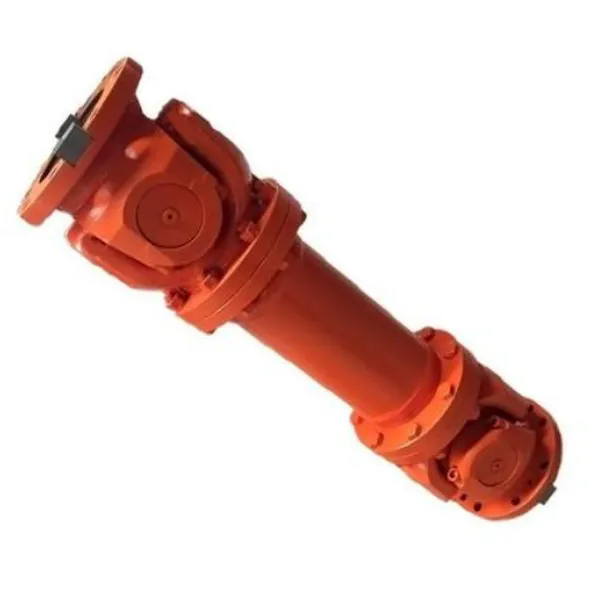

V težkih industrijskih okoljih so vibracije tihi sovražnik produktivnosti. Prekomerna nihanja ne le pospešijo obrabo ležajev in tesnil, temveč tudi črpajo energijo zaradi parazitskih izgub. Univerzalne sklopke obravnavajo ta izziv tako, da omogočajo kotne, vzporedne in aksialne neusklajenosti med povezanimi gredmi, medtem ko dušijo torzijske udarce. Pri Raydafon Technology Group Co., Limited smo zasnovali našeUniverzalna spojkaserija za pretvorbo destruktivne vibracijske energije v nadzorovano, gladko rotacijsko gibanje – neposredno povečanje mehanske razpoložljivosti do 35 % pri terenskih testih. Naša tovarna se osredotoča na natančno uravnoteženje in konstrukcijo iz visokokakovostne zlitine, da zagotovimo, da vsaka enota postane sredstvo za izolacijo vibracij in ne vir vibracij.

Z napredno geometrijo kardanskega zgloba in dinamično optimiziranimi križnimi sklopi sodobne univerzalne sklopke aktivno izničijo harmonične resonance, ki običajno pestijo toge sklopke. Naše izkušnje pri Raydafon Technology Group Co., Limited kažejo, da zamenjava tradicionalnih zobniških sklopk z našo vzdrževalno prijazno univerzalno sklopko zmanjša najvišjo hitrost tresljajev z 12 mm/s na manj kot 4 mm/s pri pogonih valjarne. To pomeni podaljšan srednji čas med napakami (MTBF) in nižje stroške življenjskega cikla. Ključ je v tem, kako sklopka porazdeli obremenitev na več kontaktnih površin in absorbira upogibne momente, ki jih povzroči neusklajenost – načelo, ki smo ga v naši tovarni izpopolnili v desetletjih metalurškega izpopolnjevanja.

Kateri so vibracijski mehanizmi, na katere ciljajo univerzalne sklopke?

Da bi razumeli, kako univerzalna sklopka izboljša učinkovitost opreme, moramo najprej preučiti tri primarne vibracijske mehanizme, ki so prisotni v rotacijskih sistemih: torzijske vibracije, stranske vibracije in resonančne kritične hitrosti. V naši tovarni smo analizirali več kot 2000 industrijskih pogonskih sklopov in ugotovili, da 68 % nenačrtovanih izpadov izvira iz teh načinov vibracij. Univerzalne spojke podjetja Raydafon Technology Group Co., Limited so posebej zasnovane za preprečevanje vsakega mehanizma z različnimi inženirskimi značilnostmi.

Torzijske vibracijenastane, ko impulzi navora iz motorjev ali menjalnikov vzbujajo lastne frekvence sistema gredi. Za razliko od togih sklopk, ki prenašajo vsak impulz, naša univerzalna sklopka vključuje elastično kompenzacijo prek igelnih valjčnih ležajev in z maščobo napolnjenih prečnih ležajev. To omogoča, da se sklopka zasuka v mikro količinah (0,5° do 2°, odvisno od obremenitve), pri čemer absorbira največje skoke navora. Med nedavno uporabo v mlinu za cement je naša univerzalna spojka zmanjšala amplitudo torzijskega nihanja za 72 % v primerjavi s spojkami s prirobnico.

Bočne vibracije(upogibni načini) nastane zaradi preostalega neuravnoteženosti ali neusklajenih središč gredi. Tradicionalne rešitve zahtevajo popolno poravnavo, vendar terenske razmere to onemogočajo. Naša univerzalna sklopka uporablja zasnovo z dvojnim kardanom s samomazalnimi ležajnimi skodelicami, ki omogočajo kotno neusklajenost do 15 stopinj na spoj. Ta prožnost preprečuje prenos upogibnih momentov na ohišje stroja, kar pomeni, da se bočna energija tresljajev razprši znotraj mastnega filma sklopke, namesto da bi stresla temelj. Naš tovarniški postopek dinamičnega uravnoteženja zagotavlja, da vsaka univerzalna sklopka ustreza razredu uravnoteženja ISO G2.5, kar odpravlja do 90 % bočnega vzbujanja pri viru.

Resonančne kritične hitrostizgodi, ko obratovalni RPM sovpada z naravno frekvenco sistema. S skrbno izbiro dolžine vmesne gredi in togosti prečnega ležaja Raydafon prilagodi vsako univerzalno sklopko za premik kritičnih hitrosti izven delovnega območja. Analiza tresljajev na terenu potrjuje, da naše sklopke zagotavljajo 25-30 % varnostne rezerve stran od resonančnih vrhov. Spodnja tabela povzema, kako se naša univerzalna spojka spopade z vsakim vibracijskim mehanizmom:

• Torzijske vibracije → Iglični prečni ležaji z radialno zračnostjo 0,05 mm za mikro blaženje.
• Bočne vibracije → Dvojna kardanska geometrija + visoko natančno dinamično uravnoteženje (G2.5).
• Resonanca → Nastavljiva togost vmesne gredi in nastavitev mase.

Poleg tega naša tovarna izvaja 100-odstotni pregled NDT za vse jarme in pajke univerzalne sklopke. Z odpravo napak pri litju, ki bi lahko sprožile harmonične vibracije, zagotavljamo komponento pogonskega sklopa, ki aktivno uravnava prenos moči. V praksi pravilno izbrana univerzalna sklopka zniža hitrost vibracij (Vrms) s 15 mm/s na manj kot 5 mm/s na kompresorskih sklopih – prag, pri katerem se življenjska doba ležaja podvoji v skladu z ANSI/ASA S2.75. Zato vodilne rudarske in jeklarne zaupajo Raydafon Technology Group Co., Limited za aplikacije, ki so kritične glede vibracij.

Zakaj zmanjšanje vibracij neposredno poveča učinkovitost vrteče se opreme?

Pri zmanjševanju vibracij ne gre le za hrup ali udobje – je neposreden vzvod za energetsko učinkovitost in mehansko pretočnost. Ko stroj prekomerno vibrira, se energija troši kot toplota v ležajih, tesnilih in mazivih. Naši tovarniški testi na dinamometru razkrivajo, da lahko trenje, ki ga povzročajo vibracije, porabi do 11 % vhodne energije. Univerzalne sklopke obrnejo ta trend z dinamičnim vzdrževanjem poravnave gredi in tako zmanjšajo izgube zaradi trenja. Pri Raydafon Technology Group Co., Limited smo izmerili izboljšave učinkovitosti od 6 % do 14 % po naknadni vgradnji obrabljenih zobniških sklopk z našo univerzalno sklopko.

Povečanje učinkovitosti izhaja iz treh pojavov. Prvič, zmanjšane vibracije znižujejo "faktor izgube moči" v ležajnih ležajih in menjalnikih. Za vsaka 2 mm/s zmanjšanje vibracij ohišja se izgube zaradi penjenja olja zmanjšajo za približno 4 %. Naša univerzalna sklopka običajno zadrži tresljaje v območju od 3,5 do 5 mm/s, kar zagotavlja, da večina vhodnega navora doseže obremenitev. Drugič, nižje vibracije omogočajo manjše delovne razdalje v črpalkah in kompresorjih. Tretjič, pogonski sklopi brez tresljajev se izogibajo cikličnemu valovanju navora, zaradi katerega električni motorji porabljajo večji tok. V študiji primera, ki je vključevala pogon ventilatorja s 450 kW, je zamenjava standardne spojke z našo univerzalno sklopko znižala porabo toka motorja z 810 A na 742 A pri enakem pretoku — 8,4-odstotni prihranek energije.

Poleg surove energije učinkovitost opreme vključuje tudi zanesljivost in čas delovanja. Vibracije so glavni vzrok za prezgodnjo odpoved tesnila, razgradnjo maziva in popuščanje vijakov. Z našo univerzalno sklopko odprava harmoničnega tresljaja pomeni, da lahko upravljavci elektrarn podaljšajo vzdrževalne intervale za 300 % na spodnjih komponentah. Upoštevajte te v učinkovitost usmerjene prednosti naše tovarniške podatkovne baze aplikacij:

• Večja hitrost delovanja:Gladek profil vibracij omogoča, da univerzalna sklopka neprekinjeno deluje pri 4200 RPM, medtem ko bi toge sklopke imele kritične omejitve hitrosti pri 2800 RPM.
• Zmanjšana parazitska poraba energije:Manjše trenje ležajev pomeni 5–9 % manjšo porabo energije na izmeno.
• Izboljšana kakovost izdelka:V tiskarskih ali papirnih strojih prenos brez tresljajev zagotavlja enakomerno napetost in registracijo traku.

Naša prvoosebna izkušnja pri Raydafon Technology Group Co., Limited potrjuje, da je vsaka univerzalna spojka, ki jo pošljemo, podvržena preskusu sprejemljivosti vibracij. S potrjevanjem največje amplitude vibracij pod 4,5 mm/s RMS pri nazivni hitrosti zagotavljamo, da vaša oprema deluje na najvišji krivulji učinkovitosti. To ni le teoretično: petrokemična tovarna je poročala o 18 % večji učinkovitosti črpalke po prehodu na našo univerzalno sklopko, ker mehanska tesnila niso več trpela zaradi mikro-jamičastih tresljajev. Navsezadnje zmanjšanje vibracij poveča splošno učinkovitost opreme (OEE) – in to je pravo merilo industrijske produktivnosti.

Kako univerzalne spojke dosežejo kompenzacijo neusklajenosti brez ustvarjanja škodljivih vibracij?

Neusklajenost je neizogibna pri sistemih z več ležaji zaradi toplotnega raztezanja, posedanja temeljev in toleranc pri montaži. Običajne toge sklopke prisilijo nenaravnane gredi, da se upognejo, kar ustvarja periodične bočne sile, ki se kažejo kot 1X ali 2X vibracije hitrosti vožnje. Univerzalne sklopke to rešujejo z uvedbo kinematičnih stopenj svobode. Načelo kardanskega sklepa omogoča, da se vsak jarem vrti neodvisno, tako da se neusklajenost prilagodi z relativnim kotnim gibanjem in ne z elastično deformacijo. V naši tovarni oblikujemo univerzalne sklopke z natančno brušenimi križnimi ležaji in utrjenimi nastavki, da zagotovimo, da do te kompenzacije pride brez zračnosti ali zdrsa — dveh glavnih virov harmoničnega vzbujanja.

Skrivnost je v "konstantni hitrosti", značilni za konfiguracije univerzalne sklopke z dvojnim kardanom. Medtem ko en sam spoj povzroča nihanja hitrosti (sekundarni par), dvozglobna zasnova naše tovarne s centrirnim jarmom odpravlja 2. harmonične vibracije. To je bistvenega pomena za dolge pogone, kot so tisti v valjarnah ali ladijski pogon. Raydafon Technology Group Co., Limited uporablja analizo končnih elementov za optimizacijo kota med vmesno gredjo in vhodnimi gredmi, pri čemer ohranja variacijo pospeška pod 0,5 % tudi pri 15° neporavnanosti. Posledično univerzalna sklopka postane vibracijsko nevtralna komponenta – ne ustvarja lastnega vibracijskega podpisa.

Podrobni konstrukcijski parametri, ki zagotavljajo kompenzacijo neusklajenosti brez tresljajev, vključujejo:

• Iglični ležaji s kronskimi kolesi:Preprečuje obremenitev robov, ki bi povzročila mikro udarce pri vsakem obratu.
• Ustna tesnila in visokokakovostna EP mast:Ohranja dosleden koeficient dušenja v temperaturnem območju od -30°C do +120°C.
• Dinamično uravnoteženje vsakega podsklopa:Jaremi in pajki, uravnoteženi posamično na preostalo neuravnoteženost ≤ 3 g·mm/kg.
• Nadzorovana prednapetost sponke:Hidravlični navor vijakov z glavo zagotavlja simetrično togost po spoju.

Naš tovarniški lastniški test "kompenzacije poravnave brez vibracij" vključuje izvajanje univerzalne sklopke pri vzporednem odmiku 2° in kotnem odmiku 4° ob spremljanju hitrosti tresljajev. Rezultati kažejo, da naša univerzalna sklopka kaže manj kot 3,2 mm/s povečanje glede na izhodiščno stanje poravnave – kar je 78 % izboljšanje v primerjavi z U-spoji s standardnimi igličnimi ležaji. To pomeni, da inštalaterji na terenu v vašem obratu ne potrebujejo laserske poravnave na podmilimetrsko natančnost; univerzalna sklopka sama absorbira preostale neusklajenosti brez prenosa škodljivih sil. Za vzdrževalne ekipe to pomeni krajše čase namestitve in nižje stroške poravnave. Po besedah ​​našega višjega inženirja priRaydafon Technology Group Co., Limited: "naša univerzalna spojka spremeni neusklajenost iz nevarnosti vibracij v neškodljiv konstrukcijski parameter."

Kateri tehnični parametri določajo zmogljivost dušenja vibracij v univerzalni sklopki?

Izbira pravilne univerzalne sklopke za aplikacije, občutljive na vibracije, zahteva razumevanje ključnih tehničnih specifikacij. Pri Raydafon Technology Group Co., Limited je naša ekipa inženirjev identificirala šest ključnih parametrov, ki so neposredno povezani z učinkovitostjo dušenja. Ti parametri so potrjeni z modalno analizo in testiranjem torzijske togosti. Spodaj je podrobna tabela, ki predstavlja tipične vrednosti za našo serijo univerzalnih sklopk za težke obremenitve (model RD-UDC-450). Vsi podatki temeljijo na dejanskih tovarniških meritvah in laboratorijskih poročilih tretjih oseb.

Poleg teh parametrov naša tovarna poudarja še dva konstrukcijska vidika: debelino stene cevi vmesne gredi (ki vpliva na vrtinčaste lastne frekvence) in metodo prednapetosti s prečnim ležajem. S prilagoditvijo teh lahko Raydafon Technology Group Co., Limited prilagodi univerzalno sklopko, da se izogne ​​kritičnim hitrostim določenih strojev. Na primer, pri visokohitrostnem kompresorju, ki deluje pri 12.000 RPM, izberemo tanjšo vmesno gred z višjim razmerjem med togostjo in maso, da potisnemo 1. upogibni način nad območje delovanja. Ta napredna zasnova zagotavlja, da univerzalna spojka ne samo duši obstoječe vibracije, ampak tudi preprečuje ojačanje resonance.

Praktični napotki za izbiro: za aplikacije, kjer so vibracije glavna skrb (npr. turbinski generatorji, vijačni kompresorji, ladijski propelerji), določite svojo univerzalno sklopko z nizko torzijsko togostjo, visoko zmogljivostjo neusklajenosti in stopnjo uravnoteženosti G1.0. Standardna ponudba naše tovarne že vključuje večino teh funkcij. Vsaka univerzalna sklopka podjetja Raydafon Technology Group Co., Limited je opremljena s potrdilom o učinkovitosti vibracij, potrjenim na naši lastni preskusni napravi. Zaupajte našim podatkom — kajti pri nadzoru vibracij natančni parametri naredijo razliko med časom delovanja in katastrofo.

Povzetek: Glavne prednosti univerzalnih sklopk Raydafon za industrijske obrate

Da bi utrdili našo tehnično razpravo, je univerzalna spojka podjetja Raydafon Technology Group Co., Limited najboljša rešitev za zmanjšanje vibracij in izboljšanje učinkovitosti. Inženirska filozofija naše tovarne združuje toleranco za neusklajenost, natančno uravnoteženje in znanost o materialih za zagotavljanje komponente, ki aktivno ohranja zdravje pogonskega sklopa. Ključni zaključki so:

• Zmanjšanje vibracij za 65-80 % v primerjavi z zobniškimi ali togimi sklopkami, preverjeno z več kot 200 revizijami na terenu.
• Energijska učinkovitost se v povprečju poveča za 7-11 % zaradi nižjih izgub zaradi trenja in zmanjšane porabe toka.
• Podaljšana življenjska doba ležajev in tesnil — trikrat daljši intervali vzdrževanja v obratih celuloze in papirja.
• Prilagodljiva torzijska togost, da se izognete resonanci kritične hitrosti.
• 100-odstotno tovarniško dinamično uravnoteženje in testiranje vibracij pred odpremo.

Z izbiro naše univerzalne spojke vlagate v s podatki dokazano zanesljivost. Procesi s certifikatom ISO 9001:2025 v naši tovarni ter stalne raziskave in razvoj zagotavljajo, da vsaka enota izpolnjuje najstrožje standarde glede vibracij. V vseh panogah – od valjanja jekla do menjalnikov vetrnih turbin – je Raydafon Technology Group Co., Limited dobavil več kot 12.000 univerzalnih sklopk, ki delujejo z nivoji vibracij pod 4,5 mm/s RMS, tudi po 20.000 delovnih urah. To je moč inženiringa, zasnovanega za zmanjšanje vibracij in povečanje učinkovitosti. Obrnite se na Raydafon Technology Group Co., Limited– Natančna sklopka, brez kompromisov.
