Proizvajalec hidravličnih cilindrov za težko opremo

Raydafon hidravlični cilinder

Proizvajalec hidravličnih cilindrov za bagre, kombajne, traktorje in stroje po meri

Raydafonizdeluje hidravlične cilindre za gradbene stroje, kmetijsko opremo, industrijske stroje in druge hidravlične aplikacije. Dobavljamo standardne in popolnoma prilagojene cilindre glede na premer izvrtine, premer palice, dolžino giba, vrsto vgradnje, delovni tlak in pogoje delovanja.

Vsak cilinder je izdelan v skladu s potrjenimi risbami, vzorci ali ključnimi dimenzijami. Proizvodnja se osredotoča na dimenzijsko natančnost, učinkovitost tesnjenja in stabilno delovanje pri ponavljajočih se hidravličnih obremenitvah – trije dejavniki, ki odločajo o tem, ali jeklenka zdrži sezono ali desetletje.

hydraulic cylinders
01

Konstrukcija in glavni deli hidravličnega cilindra

Hidravlični cilinder pretvarja hidravlični tlak v linearno mehansko gibanje. Njegovo delovanje je odvisno od tega, kako natančno so njegove jedrne komponente usklajene med seboj.

  • Cilindrični sod— tvori tlačno komoro za hidravlično olje in vodi batni sklop.
  • Bat— pretvarja hidravlični tlak v linearno silo.
  • Batnica— prenaša silo cilindra na mehanizem stroja.
  • Končni pokrov— podpira in namešča notranje dele, medtem ko strukturo cilindra drži skupaj.
  • Tesnila— preprečite puščanje olja in preprečite, da bi kontaminacija prišla v valj.
  • Montažne komponente— prirobnice, zatiči, sponke, sferični spoji in drugi priključki, izbrani tako, da ustrezajo namestitvi.

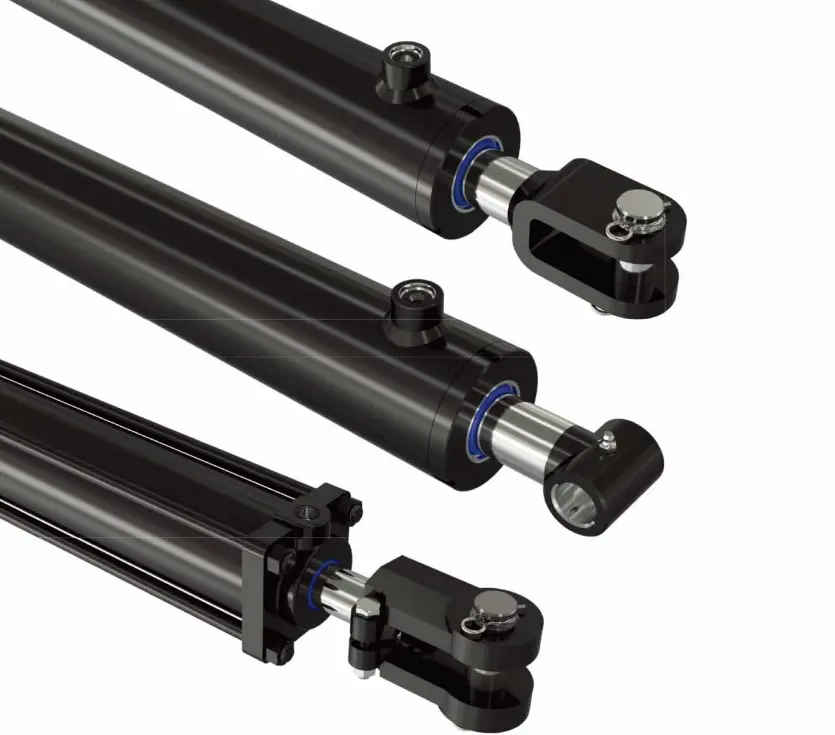

Hydraulic Cylinder Construction and Main Parts
02

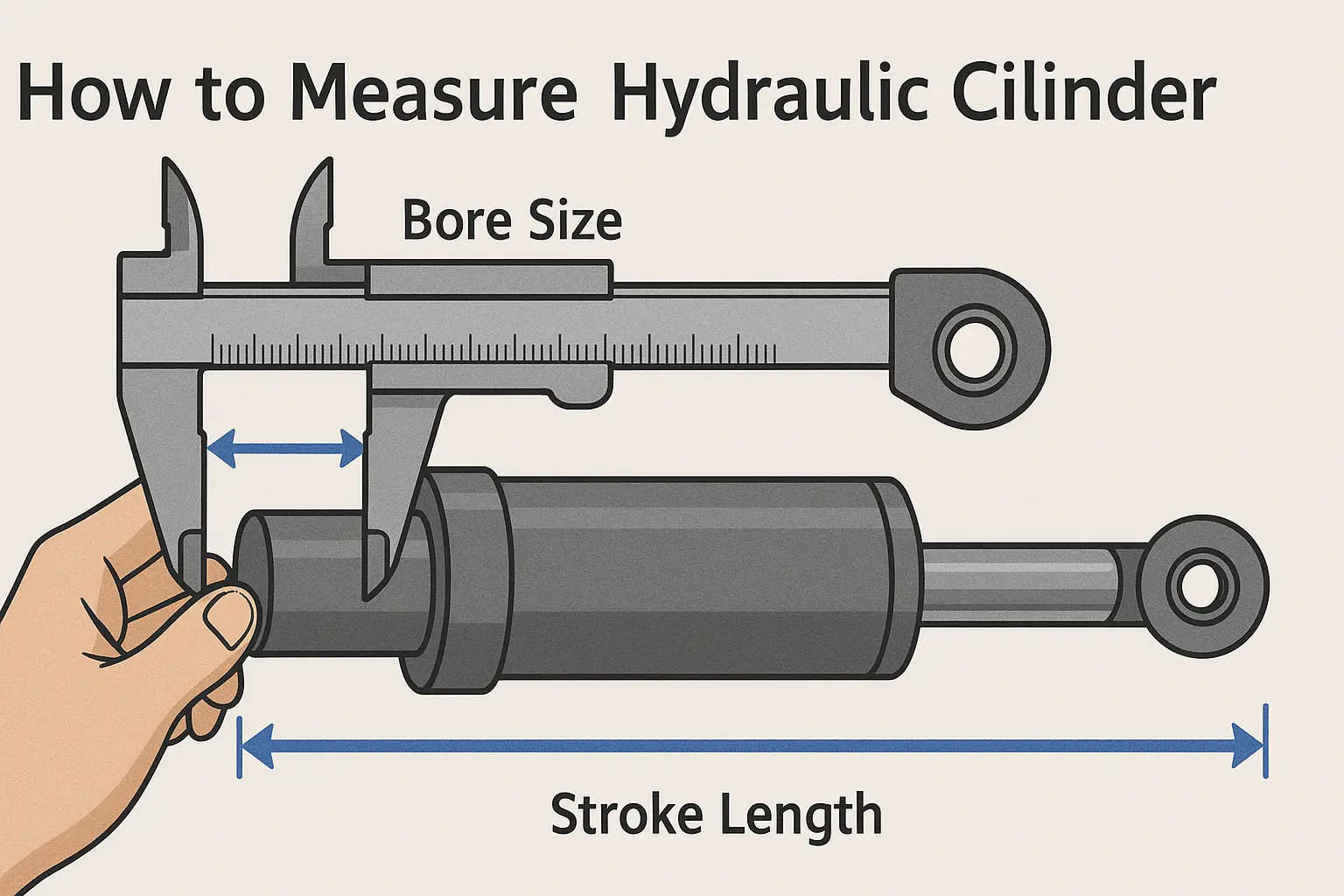

Kako izmeriti hidravlični cilinder pred naročilom

Natančna meritev je razlika med nadomestno pošiljko in povratno pošiljko. Preden odstranite jeklenko, izklopite opremo, sprostite hidravlični tlak ter očistite jeklenko in priključna območja. Vseskozi uporabljajte umerjena merilna orodja.

How to Measure Hydraulic Cylinder

Pet dimenzij, ki jih najprej potrebujemo

  • Premer izvrtine— notranji premer cevi, izmerjen na več kot enem mestu, da se preveri sprememba obrabe.
  • Premer palice— premer batnice, izmerjen na čistem, neobrabljenem delu in iz različnih smeri.
  • Dolžina udarca— razdalja med popolnoma uvlečenim in popolnoma iztegnjenim položajem.
  • Celotna dolžina— dolžina valja v navedenem referenčnem položaju, običajno uvlečena.
  • Vrsta namestitve— potrdite povezavo na obeh koncih: prirobnica, zatič, zaklep ali kroglasta namestitev.
Izbor 01 Obremenitev in pritisk

Zahtevani delovni tlak, potisna ali vlečna sila in delovni cikel.

Izbor 02 Geometrija

Vrtina, palica, gib, vgradne mere in vrsta povezave.

Izbor 03 Pogoji delovanja

Vrsta hidravličnega olja, delovna temperatura, delovno okolje, frekvenca gibanja.

03

Uporaba hidravličnih cilindrov

Hidravlični cilindri Raydafon so izdelani za opremo, ki potrebuje nadzorovano linearno gibanje in zanesljivo dvižno silo, dan za dnem, v dejanskih pogojih na terenu.

Bagri in nakladalci Buldožerji in zemeljska dela Traktorji in priključki Kombajni in kombajni za žetev riža Hidravlične stiskalnice Oprema za ravnanje z materialom Stroji za proizvodnjo in avtomatizacijo Rudarska in težka oprema Stroji po meri za posebne namene
04

Zakaj izbrati Raydafon kot dobavitelja hidravličnih cilindrov

Zgrajen na podlagi risb, vzorcev in delovnih pogojev

Namesto da v vaš stroj vsilimo kataloški del, izhajamo iz dejanskih delovnih pogojev cilindra in se vrnemo k specifikaciji, ki ustreza.

  • Standardne in prilagojene možnosti— jeklenke, izdelane po standardnih specifikacijah ali po risbah in vzorcih strank.
  • Izbira na podlagi aplikacije— specifikacije izvrtine, droga, hoda, pritrditve in tesnjenja, ki ustrezajo dejanskim delovnim pogojem.
  • Osredotočenost na učinkovitost tesnjenja— konfiguracije tesnil, izbrane za nadzor puščanja olja pri ponavljajočih se ciklih, ne samo pri prvi montaži.
  • Prilagodljivost obremenitve— izvedbe, izbrane glede na tlak, obremenitev, gib in delovno frekvenco.
  • Oskrba pogonskega sklopa na enem mestu— Dobavlja tudi RaydafonKmetijski menjalnik, Planetarni menjalnikinKardanska gred, tako da lahko več pogonskih in hidravličnih komponent prihaja od enega dobavitelja.

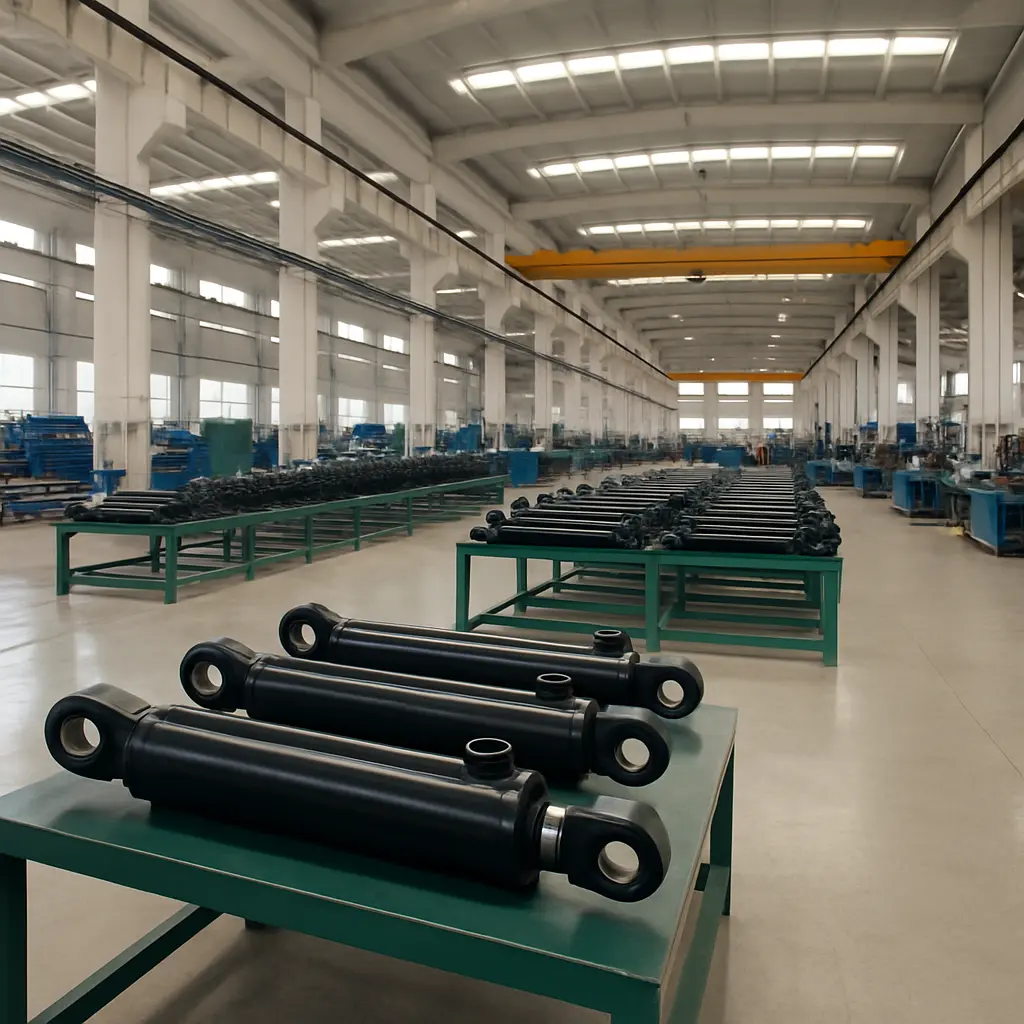

Raydafon factory

Zahtevajte specifikacijo hidravličnega cilindra

Zamenjava obstoječega cilindra ali razvoj novega stroja? Pošljite risbo, vzorec, številko dela ali ključne mere. Raydafon bo pregledal zahtevo in potrdil ustrezno konfiguracijo cilindra, montažne mere in specifikacijo pred začetkom proizvodnje.

View as

EP-YD40-245-D5 hidravlični cilinder kombajna

EP-YD40-245-D5 hidravlični cilinder kombajna

Raydafon, kitajski proizvajalec in dobavitelj, izdeluje hidravlični cilinder kombajna EP-YD40-245-D5 v podjetju. Bistvenega pomena je za dvigovanje in spuščanje transportnega sistema kombajnov za žetev koruze in soje, kot tudi za obračanje silosa. Z izvrtino 40 mm in gibom 245 mm lahko prenese pritisk 16 MPa. Kromirana batnica je odporna proti obrabi, brezšivna jeklena cev pa je trpežna. Tesnila so odporna na olje in neprepustna. Ohranjamo stroge preglede od proizvodnje do odpreme, cena pa je razumna. Uživajte v gladkem delovanju žetvenika!
EP-YS50E-001 Hidravlični cilinder za krmiljenje žetve

EP-YS50E-001 Hidravlični cilinder za krmiljenje žetve

Raydafon, kitajski proizvajalec in dobavitelj, izdeluje krmilni hidravlični cilinder hidravličnega cilindra kombajna EP-YS50E-001, posebej za krmiljenje. Bistvenega pomena je za obračanje in manevriranje kombajnov za pšenico in riž na polju. Z izvrtino 50 mm in gibom 153 mm lahko prenese pritisk 20 MPa. Kromirana batnica je odporna proti obrabi, medtem ko je cev cilindra izdelana iz trpežnega brezšivnega jekla. Tesnila so odporna na olje in proti puščanju. Skrbno spremljamo proizvodnjo in smo tudi cenovno primerni. Uporabite to za gladko krmiljenje kombajna!
EP-YD40-270 hidravlični cilinder kombajna, cilinder rezalne ploščadi

EP-YD40-270 hidravlični cilinder kombajna, cilinder rezalne ploščadi

Raydafon, kitajski proizvajalec in dobavitelj, sam izdeluje hidravlični cilinder rezalne ploščadi kombajna EP-YD40-270. Ta valj se uporablja za glavo. Ima 40 mm izvrtino, 270 mm hoda in lahko prenese 18 MPa tlaka. Batnica je kromirana za odpornost proti obrabi, cev cilindra pa je izdelana iz trpežnega brezšivnega jekla. Tesnila so odporna na olje in proti puščanju. Skrbno spremljamo naš proizvodni in odpremni proces ter nudimo primerno ceno. Je zanesljiv spremljevalec vašega žetvenega stroja!
EP-HH-YG45*220 hidravlični cilinder kombajna

EP-HH-YG45*220 hidravlični cilinder kombajna

Raydafon, kitajski proizvajalec in dobavitelj, proizvaja hidravlični cilinder kombajna EP-HH-YG45*220 v naši lastni tovarni. Ta valj se običajno uporablja v sistemih za dvigovanje in spuščanje žetvenih strojev. Ima 45 mm izvrtino, 220 mm hoda in lahko prenese pritiske do 16 MPa. Kromirana batnica je odporna proti obrabi, cev cilindra pa je izdelana iz trpežnega brezšivnega jekla. Tesnila so odporna na olje in praktično neprepustna. Skrbno spremljamo kakovost od proizvodnje do dostave, cena pa je razumna. Če dodate to hidravlično komponento vašemu kombajnu, bo le-ta deloval gladko!
EP-YD25-001A hidravlični cilinder žetvenega kolesa Reed kolesni cilinder

EP-YD25-001A hidravlični cilinder žetvenega kolesa Reed kolesni cilinder

Raydafon, kitajski proizvajalec in dobavitelj, sam proizvaja hidravlični cilinder žetvenega kolesa EP-YD25-001A, posebej za uporabo na kolutih. Ima 25 mm izvrtino, 235 mm hoda in lahko prenese 12 MPa tlaka. Kromirana batnica je odporna proti obrabi, medtem ko je cev valja izdelana iz trpežnega brezšivnega jekla. Tesnila so odporna na olje in proti puščanju. Skrbno spremljamo proizvodnjo in zagotavljamo razumno ceno. To je zanesljiv in zanesljiv hidravlični cilinder za žetvene kolute!
EP-YS40F hidravlični cilinder kombajna z neskončno spremenljivo hitrostjo

EP-YS40F hidravlični cilinder kombajna z neskončno spremenljivo hitrostjo

Raydafon, kitajski proizvajalec in dobavitelj, izdeluje hidravlični cilinder kombajna EP-YS40F z neskončno spremenljivo hitrostjo in brezstopenjskim menjalnikom (CVT) posebej za prenosne sisteme kombajnov. Z izvrtino 40 mm in gibom 65 mm lahko prenese delovni tlak 18 MPa. Batnica je kromirana za zaščito pred obrabo, cev valja je izdelana iz brezšivnega jekla visoke trdnosti, tesnila pa so odporna na olje in staranje, kar zagotavlja neprepustno delovanje. S strogim nadzorom kakovosti od proizvodnje do pregleda nudimo razumno ceno. Dodajanje zanesljive komponente CVT vašemu kombajnu bo zagotovilo nemoteno delovanje!
Kot zanesljiv Hidravlični cilinder proizvajalec in dobavitelj na Kitajskem so naši izdelki prejeli certifikat CE. Če želite kupiti kakovostne izdelke, nas kontaktirajte.
