Kakšne so klasifikacije hidravličnih cilindrov?

2025-08-14

Hidravlični cilindri, kot osrednje aktivacijske komponente v hidravličnih sistemih, so v glavnem odgovorne za učinkovito pretvorbo hidravlične energije v mehansko energijo, doseganje linearnega izmeničnega gibanja ali nihanja. Njegova struktura je poenostavljena, zmogljivost je stabilna in lahko doseže gladko gibanje brez potrebe po napravi za zaviranje in ni zračnosti za prenos, zato se pogosto uporablja v različnih vrstah strojev. Glede na različne funkcije so hidravlični cilindri običajno razvrščeni v naslednje kategorije.

Glavna klasifikacija hidravličnih cilindrov

Enosmerno delujoči cilindri

Enosmerno delujoči hidravlični cilinder je hidravlična naprava, ki lahko ustvari samo enosmerni potisk z enostranskim potiskanjem hidravličnega olja, njegovo ponastavitev pa morajo dokončati vzmeti, lastna teža ali zunanje obremenitve. Naprava je sestavljena iz valja, glave valja, bata, batnice in tesnilne naprave. Hidravlično olje deluje samo na eni strani delovne površine bata, druga končna komora pa je v stiku z zrakom.

Modeli Raydafon:Hidravlični cilinder smetarskega tovornjaka, hidravlični dvižni cilinder

Garbage Truck Hydraulic Cylinder

Dvostransko delujoči cilindri

Dvojno delujoči hidravlični cilinder se nanaša na hidravlični cilinder, ki lahko dovaja tlačno olje z obeh strani bata. Pogosto se uporablja kot pogonska komponenta za dvigalke. Aktuator dvodelujočega hidravličnega cilindra je glavna izhodna naprava hidravličnega gibalnega sistema. Čeprav se razlikuje po velikosti, vrsti in konstrukcijski strukturi, je ta del običajno najbolj opazen. Ti aktuatorji pretvorijo tlak tekočine v hitro, nadzorovano linearno gibanje ali silo za pogon tovora.

Modeli Raydafon:Hidravlični cilinder bagra, hidravlični cilinder viličarja

Excavator Hydraulic Cylinder

Teleskopski cilindri

Teleskopski hidravlični cilinder, znan tudi kot večstopenjski hidravlični cilinder, je sestavljen iz dveh ali več batov. Njeno zaporedje iztegovanja je od velikega do majhnega, pri umiku pa od majhnega do velikega. Ta hidravlični cilinder lahko doseže daljši hod in krajšo dolžino, ko je uvlečen, s kompaktno strukturo.

Modeli Raydafon:

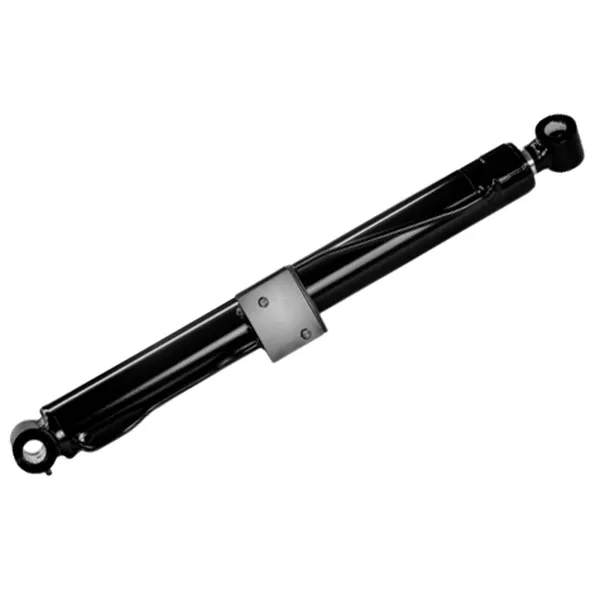

Hidravlični cilindri za zračna delovna vozila

Aerial Work Vehicle Hydraulic Cylinders

Parametri izdelkaRaydafon'shidravlični cilinder

Znanost o materialih:

Cev: brezšivne jeklene cevi

Palice: 4340 legirano jeklo + 0,05 mm krom

Nosilci: kovano ogljikovo jeklo SAE 1045

Tabela tehničnih parametrov:

Kategorija izdelka	izvrtina (mm)	Hod (mm)	Največji pritisk
Hidravlični cilindri mobilnih žerjavov	50–300	200–3000	250 barov
Teleskopski hidravlični cilindri	80–220	500–5000	180 barov
Hidravlični cilinder kombajna	40–150	400–2000	160 barov
Krmilni hidravlični cilinder	25–90	50–600	210 barov
Hidravlični cilinder bagra	60–320	150–2500	280 barov
