Agricultural Gearbox Manufacturer for Efficient Farming Solutions

Raydafon kmetijski pogonski sistemi

Proizvajalec kmetijskih menjalnikov za rotacijske freze, kosilnice, sejalnice in mešalce krme

Raydafon izdeluje kmetijske menjalnike za priključke, ki dejansko opravljajo delo: rotacijske freze, kosilnice, kosilnice za travo, trosilnike gnojil, sejalnice, mešalnike krmil TMR in balirke. Vsaka enota je proizvedena v naši lastni tovarni, od ulivanja ohišja in rezanja zobnikov prek toplotne obdelave, montaže in testiranja v uteku, v skladu s sistemom kakovosti ISO 9001.

Kupci pridejo k nam z oznako priključne gredi traktorja, risbo priključka, okvarjenim vzorcem menjalnika ali samo z delovnim stanjem. Potrdimo razmerje, razred navora, vhodno/izhodni vmesnik in orientacijo ohišja, nato pa izdelamo v skladu s to specifikacijo.

100–2000 N·mRazpon izhodnega navora
540 / 1000 obratov na minutoStandardni vhod kardanske gredi
96 %+Učinkovitost prenosa
15 dniČas izvedbe vzorca
Pregled izdelka

Kaj proizvaja Raydafon

Raydafon se osredotoča na kmetijske prenosne sisteme. Trenutna ponudba zajema menjalnike kosilnic, menjalnike kosilnic (stransko nameščene menjalnike drobilnikov trave), menjalnike rotacijskih frez, reduktorje kosilnic in namenske menjalnike za gnojilne in sejalne stroje. Vsaka oblika ohišja, sklop zobnikov in izhodna prirobnica so zasnovani glede na specifične delovne pogoje priključka in ne kopirani iz splošnega kataloga.

  • Kompaktno ohišje, stabilen prenos— visokokakovostni vijačni ali čelni zobniki iz legiranega jekla, nizek hrup med delovanjem, minimalne vibracije, daljša mehanska življenjska doba.
  • Visok navor za težke pogoje— velika zasnova modula s utrjenimi zobnimi površinami, primerna za velike obremenitve, spolzka, prašna tla: gosta trava, gozdni robovi, pobočja in prod.
  • Več montažnih vmesnikov— standardni vhod priključne gredi (1-3/8" Z6 / Z21) z različnimi oblikami izhodnih prirobnic, ki ustrezajo različnim modelom priključkov.
  • Zasnova z nizkimi stroški vzdrževanja— optimizirano notranje mazanje z okencem za nivo olja in odzračevalnikom, kar zmanjša pogostost dnevnega vzdrževanja.
  • Popolna podpora za prilagajanje— Storitev OEM in ODM za razmerje, smer vgradnje, vhodno/izhodno obliko in strukturo ohišja. Vzorci dostavljeni v 15 dneh.
Agricultural gearbox manufactured by Raydafon

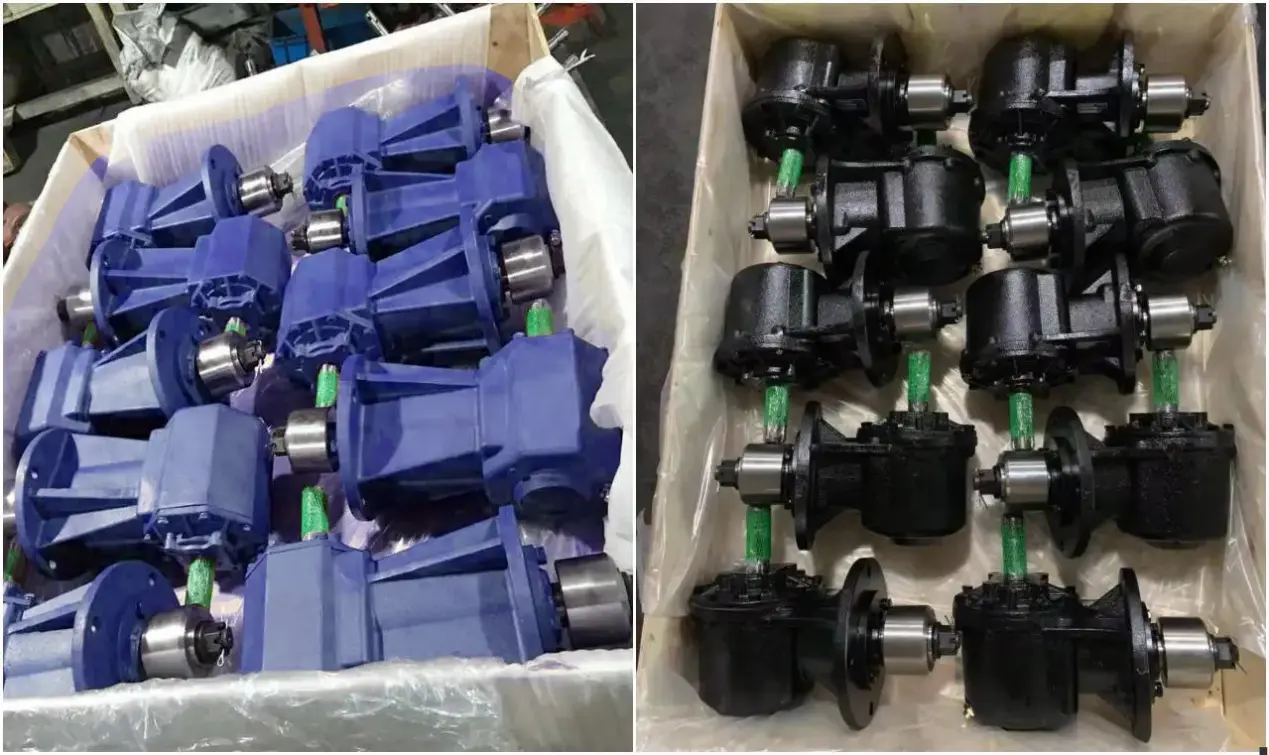

Paleta kmetijskih menjalnikov Raydafon — ohišja, ulita in strojno obdelana v podjetju, sklopi zobnikov proizvedeni in toplotno obdelani na mestu.

Izdelki Raydafon se pogosto uporabljajo na majhnih in srednjih traktorjih, ki montirajo kmetijska orodja, zlasti na kmetijski opremi z visokimi specifikacijami za evropski in ameriški trg. Enote so v uporabi v Nemčiji, Italiji, Združenih državah in Braziliji z lokalnimi blagovnimi znamkami in velikimi proizvajalci originalne opreme. Dobavljamo posamezne enote, pa tudi serijsko proizvodnjo in dolgoročne pogodbe o dobavi.

Poleg kmetijskih menjalnikov Raydafon proizvaja natančne dele menjalnika, vključno zplastični zobniki, stožčasti zobnikiinvijačni zobnikiza industrijsko avtomatizacijo, prehrambene stroje in medicinsko opremo, tako da je več podpornih komponent mogoče nabaviti pri enem dobavitelju.

Vodnik za izbiro

Kako izbrati kmetijski menjalnik, ki je primeren za delo

Cena in videz sta napačna izhodišča. O tem, ali bo menjalnik zdržal sezono ali desetletje, je odvisno, kako dobro se ujema s priključkom, traktorjem in tlemi, na katerih deluje. Spodnja štiri merila pokrivajo vprašanja, ki jih naši inženirji postavijo pri skoraj vsaki poizvedbi.

  1. Najprej potrdite vrsto aplikacije Kategorija priključka poganja celotno zasnovo. Menjalniki kosilnic potrebujejo visoko hitrost in odpornost na udarce. Menjalniki z ročico in rotacijsko ročico poudarjajo izhodni navor in trdnost konstrukcije. Sejalnice in škropilnice uporabljajo lažje strukture z višjimi zahtevami glede učinkovitosti prenosa in priročnosti vzdrževanja.
  2. Uskladite montažne in pogonske parametre Vhodna hitrost in izhodno razmerje se morata ujemati s priključno gredjo traktorja. Premer vhodne in izhodne gredi ter vrsta povezave morata biti združljiva z obstoječim vmesnikom priključne gredi. Razdalja med montažnimi luknjami in smer namestitve morata omogočati čisto prileganje na okvir priključka. Smer vrtenja mora biti potrjena, da preprečite vožnjo priključka nazaj.
  3. Preverite material in obdelavo Kakovostni kmetijski menjalniki uporabljajo ohišja iz nodularne litine z notranjimi zobniki iz legiranega jekla, kot je 20CrMnTi, naogljičeno in kaljeno za odpornost proti obrabi. V prašnih ali blatnih delovnih pogojih mora biti tesnilna struktura posebej ojačana, da se prepreči iztekanje mazalnega olja in vdor peska.
  4. Preverite nosilnost navora Preverite največji izhodni navor menjalnika glede na dejansko obremenitev priključka, zlasti pri operacijah z visoko obremenitvijo, kot sta globoko oranje in košnja težke trave. Prednost je treba izbrati pri težjih menjalnikih pred lažjo enoto, ki se bo segrela in bo zgodaj odpovedala.
  5. Upoštevajte uporabnost Kmetijska oprema neprekinjeno deluje na prostem. Menjalnik z okencem za opazovanje nivoja olja in čisto dostopno odprtino za izpust olja je bistveno lažje vzdrževati, razpoložljivost delov pa je pomembna tako kot prvotna specifikacija.

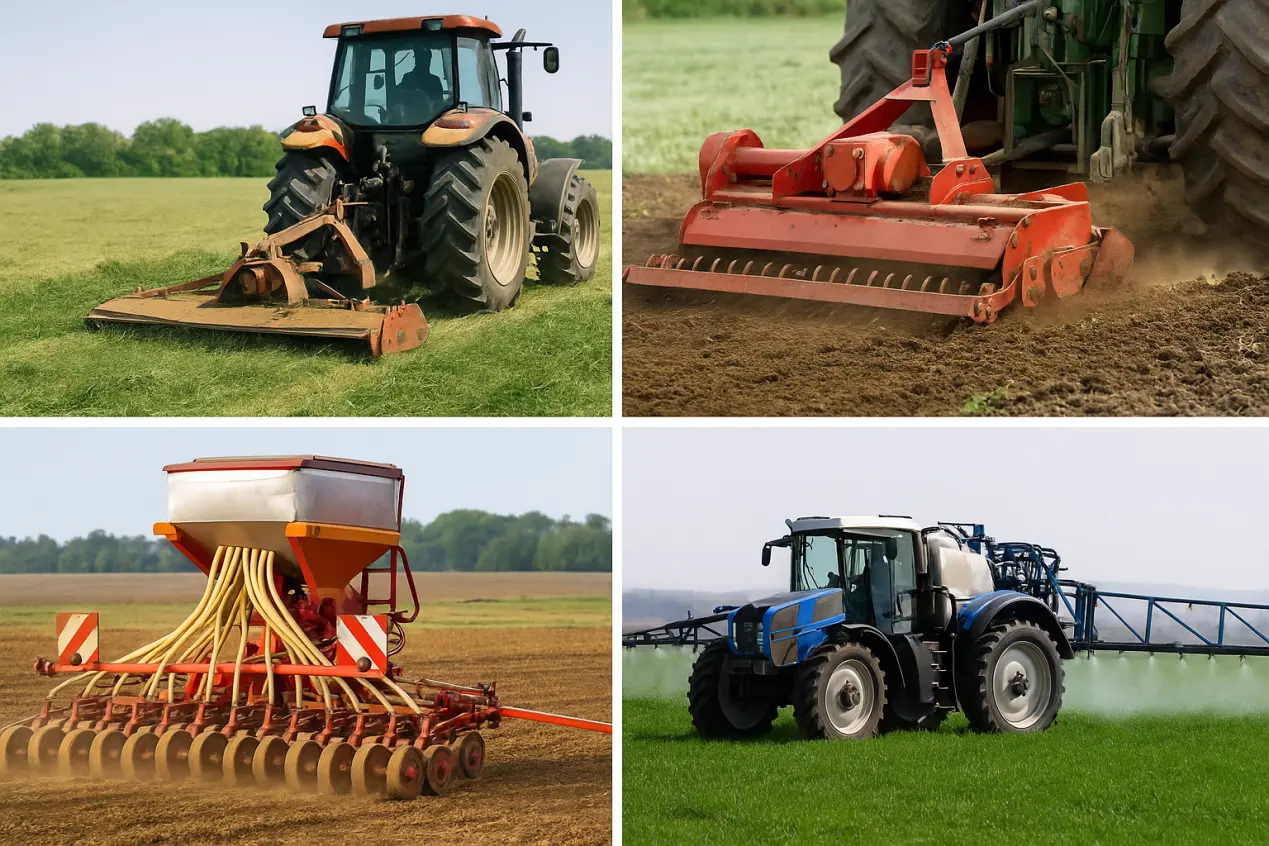

Agricultural gearbox selection and matching
Ujemanje razmerja, vmesnika priključne gredi in postavitve vgradnje pred proizvodnjo se izogne ​​najpogostejšim težavam pri vgradnji na terenu.
Podatki o uspešnosti

Največji navor in območje vrtljajev Raydafon kmetijskih menjalnikov

Nosilnost je edini dejavnik, ki odloča o tem, ali orodje preživi dolgo sezono dela z visoko obremenitvijo. Raydafon je razvil serijo menjalnikov od lahkih do težkih, ki pokrivajo celotno paleto traktorskih priključkov. Vsaka enota je testirana z obremenitvijo, preden zapusti tovarno.

Pokritost izhodnega navora

Lahka serija 100–300 N·m Razpršilniki, sejalniki in lahki priključki, kjer sta teža in učinkovitost najpomembnejša.
Srednje serije 500–900 N·m Kosilnice in rotacijske freze, ki neprekinjeno delajo na mešanih poljih.
Težka serija Do 1500 N·m Stiskalke za bale, mešalniki gnojil in drobilniki, ki izvajajo trajne cikle visoke obremenitve.
Posebno prilagojeno 2000+ N·m vrh Ekstremni delovni pogoji in kompleksna okolja, ki zahtevajo največji navor.
Standardni vhod kardanske gredi 540 / 1000 obratov na minuto Združljiv z glavnimi izhodnimi vmesniki priključne gredi traktorja po vsem svetu.
Visoka hitrost po meri Do 2000 vrt/min Za visoko učinkovite traktorje in pogonske stroje, ki zahtevajo višje vhodne hitrosti.

Hitrost in učinkovitost

Izhodna hitrost je odvisna od izbranega redukcijskega razmerja, z izhodnimi razponi, ki zajemajo od nekaj deset do nekaj sto vrtljajev na minuto, odvisno od modela. Zobniki so brušeni do visoke natančnosti z optimizirano obliko zob, da se zagotovi gladko začetje pri visoki hitrosti, kar zagotavlja učinkovitost prenosa nad 96 % in hrup delovanja pod 72 dB.

96 %+ učinkovitost <72 dB Hrup 540 vrtljajev na minuto 1000 vrt/min kardanska gred 2000 vrt/min visoke hitrosti Obremenitveno preizkušeno
Raydafon agricultural gearbox torque and speed range
Vsak menjalnik je pred pošiljanjem obremenjen in utečen, da se potrdi nosilnost glede na specifikacijo stranke.
Servisnost

Ali je menjalnik kmetijskih strojev enostavno razstaviti in popraviti?

Pri vsakodnevni uporabi se menjalnik sčasoma obrabi, iz njega pušča olje ali pa pride do nenormalnega zvoka menjalnika. Na tej točki je pomembno, kako hitro je mogoče enoto odpreti, pregledati in znova zagnati. Menjalniki Raydafon so zasnovani na podlagi te praktične realnosti – na splošno so kompaktni, a enostavni za razstavljanje in ponovno sestavo.

  • Modularna zasnova— vhodna gred, izhodna gred, sklop zobnikov in ohišje so sestavljeni iz standardiziranih delov. Običajna orodja zadoščajo za večino demontažnih in montažnih del.
  • Enostavna lupina in jasna postavitev vijakov— ohišje je simetrična razcepljena struktura iz litega železa z neoviranimi, dobro razporejenimi vijaki. Zaporedoma jih sprostite, da odprete pokrov in pregledate notranjost.
  • Visoka skupnost delov— zobniki, oljna tesnila in ležaji so standardne velikosti in zelo zamenljivi. Nadomestni deli so naročeni po številki dela brez izdelave po meri.
  • Dokumentacija priložena— vsak menjalnik je dobavljen z razširjenim diagramom in navodili za razstavljanje, ki zajemajo številke delov, zaporedje sestavljanja in previdnostne ukrepe, za interno popravilo ali oddaljeno podporo naše tehnične ekipe.
  • Priporočen interval pregledov— po vsakih 500 urah delovanja preverite obrabo oljnega tesnila in preverite, ali je površina zobnika nenormalna obraba ali zareze. Pravočasno zdravljenje znatno podaljša življenjsko dobo.

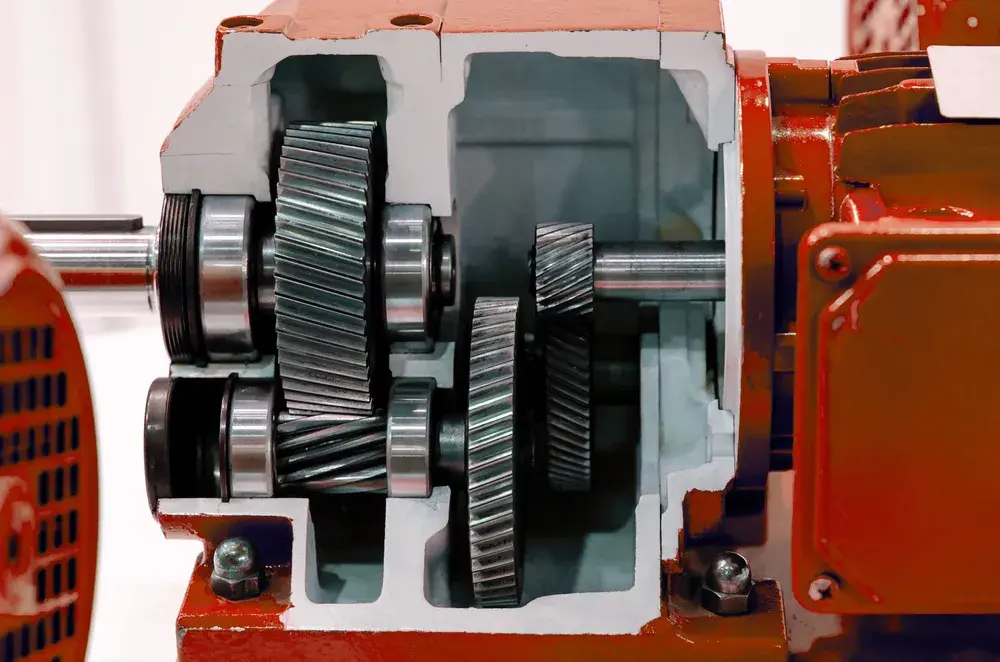

Agricultural gearbox disassembly and maintenance
Modularna konstrukcija s standardiziranimi notranjimi deli omogoča enostavno servisiranje na terenu in predvidljivost stroškov nadomestnih delov.

Kaj priporočamo upravljavcem voznih parkov

Imejte na zalogi eno rezervno oljno tesnilo in komplet ležajev za vsak model menjalnika. Pri 500-urnem inšpekcijskem ciklu to okvaro sredi sezone spremeni v popravilo v istem dnevu, kar je običajno razlika med tem, da obdržite okno žetve in jo izgubite.

Vprašanja kupca

Pogosta vprašanja o kmetijskih menjalnikih

Katere podatke moram poslati za ponudbo menjalnika?

Pošljite vrsto priključka, hitrost kardanske gredi traktorja, zahtevano izhodno hitrost ali razmerje, največji delovni navor, mere vhodne in izhodne gredi, razmik montažnih lukenj in smer namestitve. Risba, vzorčna fotografija ali številka dela znatno pospešijo potrditev.

Ali lahko sestavite menjalnik za zamenjavo določene znamke?

ja Redno izdelujemo nadomestne menjalnike, ki ustrezajo uveljavljenim modelom, vključno z menjalniki krmnih mešalnikov, ki so združljivi s Comerjem in podobnimi serijami. Pošljite originalno številko dela ali risbo z dimenzijami in potrdili bomo ujemanje pred proizvodnjo.

Kakšen je vzorčni dobavni rok za prilagojen menjalnik?

Prilagojeni vzorci so običajno dostavljeni v približno 15 dneh, odvisno od kompleksnosti ohišja in zahtev glede rezanja zobnikov. Časovni razpored obsega proizvodnje je potrjen skupaj s ponudbo.

Kako izpolnjujete zahteve glede mazanja in vzdrževanja?

Vsak menjalnik je opremljen z okencem za merjenje nivoja olja in odzračevalnikom. Priporočamo, da vsakih 500 obratovalnih ur preverite stanje oljnega tesnila in pregledate zobniško površino glede obrabe. Vsaki enoti so priložena podrobna navodila za vzdrževanje.

Ali poleg menjalnika dobavljate tudi druge komponente pogonskega sklopa?

ja Raydafon tudi proizvajakardanske gredi, planetni menjalniki, polžni menjalniki, precizni zobniki inhidravlični cilindri, tako da lahko celoten pogon priključka dobite pri enem dobavitelju.

Ali lahko zagotovite obseg proizvodnje in dolgoročne pogodbe?

ja Podpiramo nakupe posameznih enot, pa tudi prilagajanje velikih količin in dolgoročne dobavne pogodbe. Pišite nam z vašimi letnimi količinami in zahtevanimi specifikacijami, da se pogovorimo o pogojih.

Zagotovite si ponudbo za kmetijski menjalnik

Pošljite nam vrsto priključka, hitrost kardanske gredi, razmerje, zahtevani navor in podrobnosti o montaži. Raydafon bo potrdil specifikacijo, priporočil ustrezno serijo in vrnil ponudbo z dobavnim rokom. Priročniki za izbiro in tabele tehničnih parametrov so na voljo na zahtevo.

View as

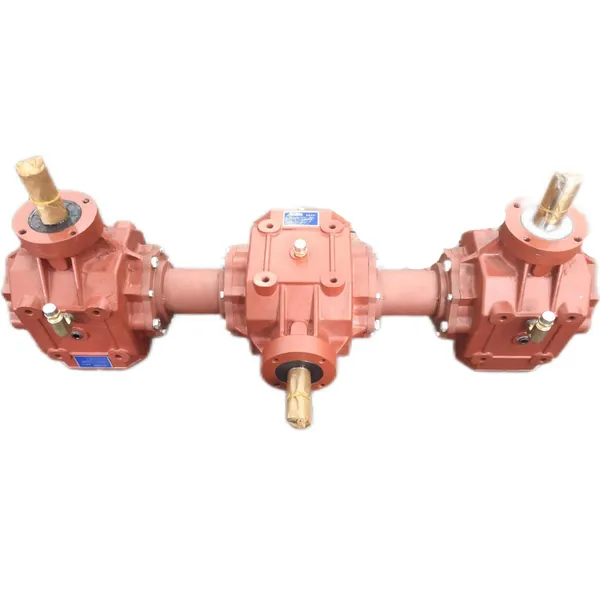

Menjalnik sejalnice gnojil EP190-R3 za trosilnik gnojil

Menjalnik sejalnice gnojil EP190-R3 za trosilnik gnojil

Kot kitajski proizvajalec in dobavitelj smo ta menjalnik izdelali v lastni tovarni. Posebej je prilagojen za model EP190-R3. Razmerje hitrosti 5,8:1 je ravno pravšnje. Zgoščena škatla iz litega železa se ne boji 300 kg gnojila. Menjalnik sejalnice za gnojila EP190-R3 za trosilnik gnojil je v celoti "zabit" z visokofrekvenčnim kaljenjem, površina zoba pa je dovolj trda, da prenese preskus obrabe HRC55. Trenje delcev in udarci na polju pri trošenju gnojila ne bodo vplivali na delovanje naših izdelkov. Cena je dostopna neposredno iz tovarne!
Menjalnik sejalnice gnojil EP35 za trosilnik gnojil

Menjalnik sejalnice gnojil EP35 za trosilnik gnojil

Kot profesionalni proizvajalec in dobavitelj na Kitajskem je Raydafonova lastna tovarna domiselno ustvarila menjalnik sejalnice za gnojilo EP35 za trosilnik gnojila, ki je narejen po meri za trosilnike gnojila! Izdelek je primeren za glavne modele trosilnikov gnojil, razmerje hitrosti pa je natančno usklajeno s serijo EP35. Škatla je izdelana iz visoko trdne tlačno lite aluminijeve zlitine, ki je lahka, vendar ima močno odpornost na udarce in lahko prenese 8 ur neprekinjenega visokointenzivnega delovanja. Zobniki so nitrirani, s površinsko trdoto HV700 in 50% povečano odpornostjo proti obrabi. Od raziskav in razvoja ter proizvodnje do pregleda kakovosti in odpreme nadzorujemo celoten proces in vam nudimo učinkovite in vzdržljive rešitve prenosa trosilnika gnojila po zelo konkurenčni ceni!

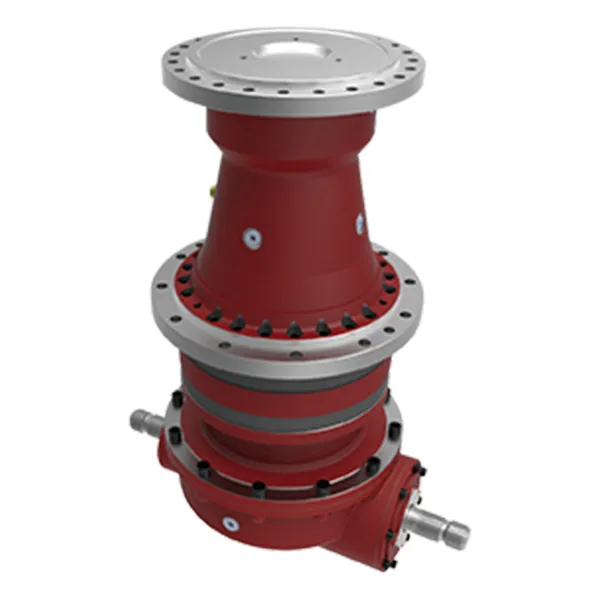

Menjalnik krme za mešalnik TMR EP-RMG

Menjalnik krme za mešalnik TMR EP-RMG

Kot zmogljiv proizvajalec in dobavitelj na Kitajskem je Raydafonov menjalnik krme za mešalnik TMR EP RMG, proizveden v lastni tovarni, posebej zasnovan za natančno krmljenje! Izdelek je primeren za mešalnike TMR serije EP RMG, z razmerji hitrosti od 3:1 do 12:1. Telo zaboja je izdelano iz zgoščenega litega železa in lahko prenese obremenitev mešanja krme 10 ton. Zobniki so karburizirani in kaljeni, trdota površine zoba pa doseže HRC58, odpornost proti obrabi pa se izboljša za 40%. Opremljen je z uvoženimi ležaji v notranjosti, ki podpirajo 24-urno neprekinjeno delovanje brez motenj. Od raziskav in razvoja do montaže strogo nadzorujemo kakovost v celotnem procesu ter zagotavljamo učinkovite in stabilne rešitve prenosa za ranče po zelo konkurenčni ceni!

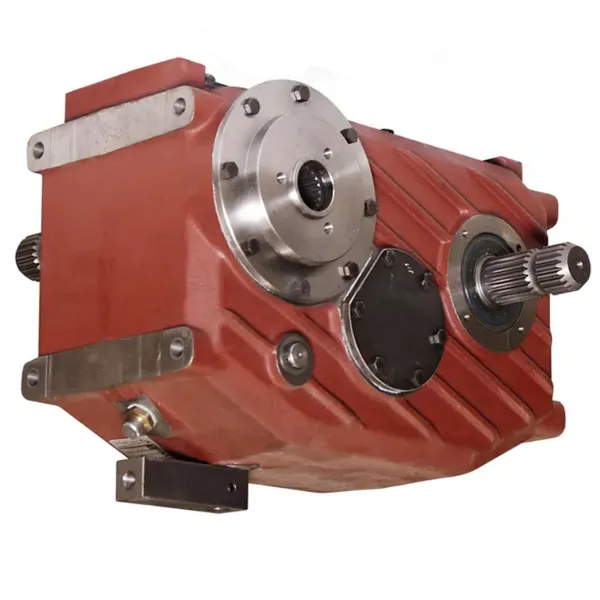

Comer nadomestni menjalnik krmnega mešalnika

Comer nadomestni menjalnik krmnega mešalnika

Nadomestek, ki ga proizvaja Raydafon, za menjalnik krmnega mešalnika C3A, ki se uporablja na mešalnih vagonih in krmilnikih TMR. Ocenjeno za 540 vrtljajev na minuto in do 92 kW vhodne moči, z 1-3/4-palčnimi vhodnimi in izhodnimi priključki Z20 na standardnem montažnem vzorcu C3A. Ohišje je litoželezno; zobniki so naogljičeni in kaljeni na HRC55 ali več za odpornost proti obrabi in udarcem, uvoženi ležaji za visoke hitrosti pa prenašajo mešalno obremenitev pri neprekinjenem dnevnem delovanju. Za ta vzorec sta na voljo razmerja 1:1 in 1,8:1. Združljivo z mešalnimi vagoni Aksa, DAF Agro, Falke Maschinenbau, Euromilk in Metal-Fach. Comer in C3A sta blagovni znamki Comer Industries; Raydafon je neodvisen proizvajalec in ni z njimi povezan. Pošljite svoje razmerje in fotografijo stare tablice za potrditev vgradnje in ponudbo v 24 urah.
Kot zanesljiv Kmetijski menjalnik proizvajalec in dobavitelj na Kitajskem so naši izdelki prejeli certifikat CE. Če želite kupiti kakovostne izdelke, nas kontaktirajte.
