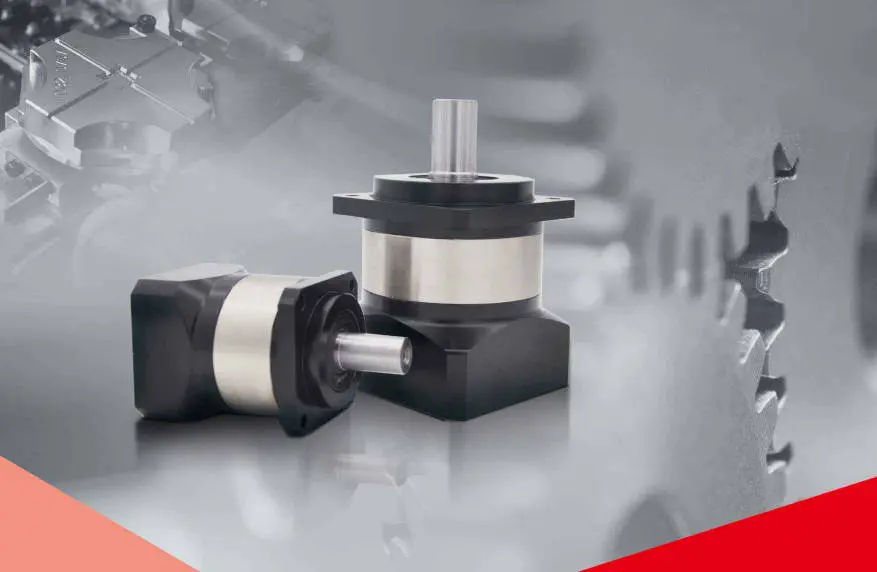

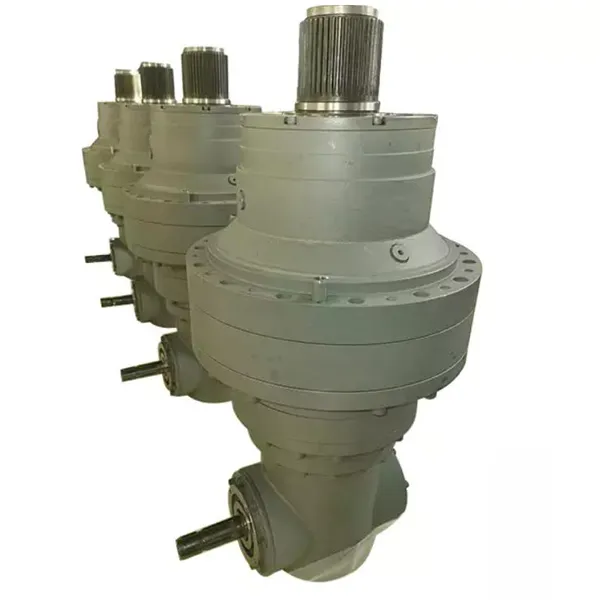

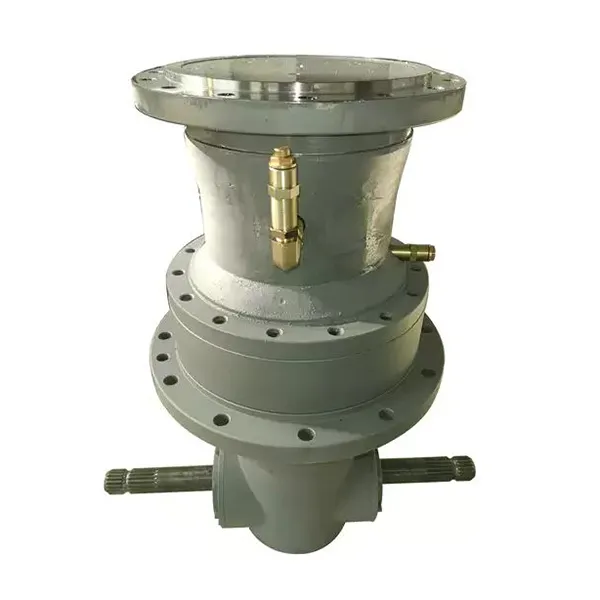

Planetarni menjalnik

Raydafon, neposredna dobava tovarne visokokakovostnih reduktorjev na Kitajskem, kot zanesljiv proizvajalec in dobavitelj ponujamo planetarne reduktorje s stabilno zmogljivostjo, kompaktno strukturo in razumno ceno, primerne za opremo za avtomatizacijo, prenosni sistem z visoko obremenitvijo in polje natančnega nadzora, da bi zadostili nabavnim potrebam domačih in tujih strank po visokem navoru, dolgi življenjski dobi in visoki učinkovitosti.

Planetarni reduktor Raydafon ima konstrukcijo iz legiranega jekla visoke trdnosti, zobnik je naogljičen in kaljen ter natančno brušen, trdota površine zob doseže HRC60±2, odpornost na utrujenost je močna, nosilnost pa je veliko višja od tradicionalnega mehanizma reduktorja. Sprejet je notranji trizobni simetrični mrežni dizajn, učinkovitost prenosa lahko doseže več kot 95 %, delovanje je stabilno, hrup je nizek, izhodni navor pa enakomeren. Posebej primeren je za servo sisteme, električne cilindre, industrijske robote, mobilne šasije na kolesih, prenosne vode in dvižne naprave itd., ki imajo visoke zahteve glede natančnosti in odziva moči.

RaydafonPlanetarni menjalnikzagotavlja enostopenjske, dvostopenjske in tristopenjske strukturne kombinacije z razmerji hitrosti, ki pokrivajo 3:1~200:1, in lahko po potrebi razširi izbiro izhodnega navora in razmerja redukcije; izhodne oblike vključujejo ključasto gred, utorno gred, tip prirobnice in prilagojen nestandardni vmesnik za izpolnjevanje zahtev glede namestitve različne opreme. Vsi izdelki podjetja so opravili preizkus dinamičnega uravnoteženja in preskus koncentričnosti, da se zagotovi delovanje pri visoki hitrosti brez tresenja in vročine, kar močno izboljša splošno stabilnost opreme.

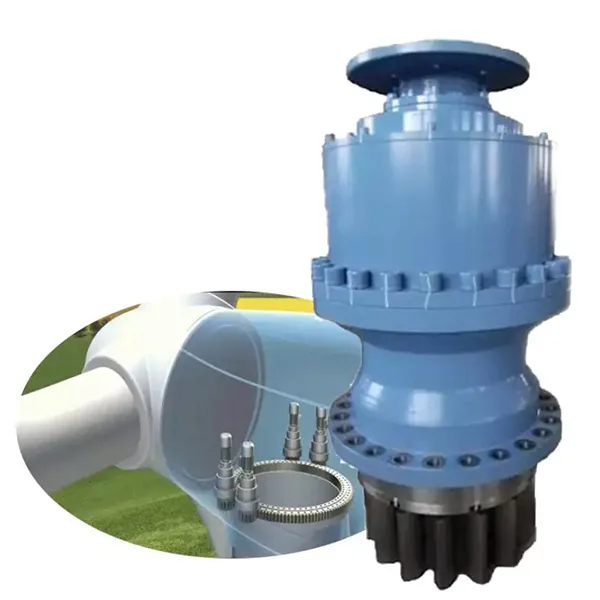

Planetarni reduktorji, ki jih proizvaja Raydafon, so bili pogosto uporabljeni v avtomatiziranih montažnih linijah, strojih za pakiranje, CNC opremi, transportni opremi, inženirskih šasijah goseničarjev, sistemih za nadzor vetrne energije in na drugih področjih. Imajo odlično vzdržljivost, prilagodljivost in cenovno konkurenčnost ter so dobro sprejeti pri domačih in tujih kupcih. Ne glede na to, ali ste integrator, celoten proizvajalec strojev ali ponudnik vzdrževalnih storitev, vam lahko zagotovimo stroškovno učinkovite rešitve prenosa in podporo za stabilno oskrbo.

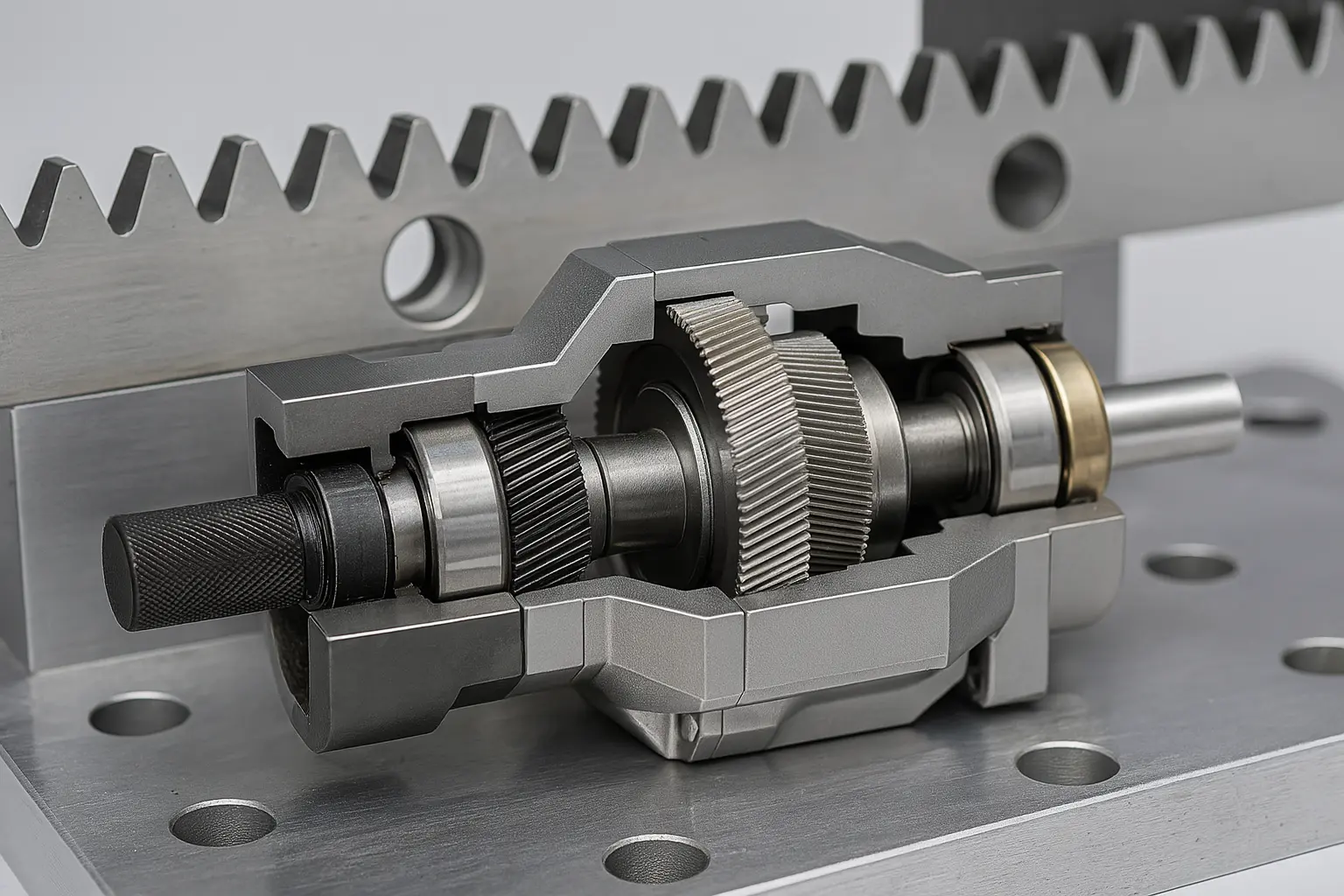

Kako deluje planetarni menjalnik

Osnovna struktura planetnega reduktorja je sestavljena iz treh ključnih delov: osrednjega sončnega zobnika (zobnika na vhodnem koncu), planetnega sklopa zobnikov, ki se vrti okoli njega, in notranjega zobniškega obroča, ovitega okoli zunanje strani. Moč se prenaša iz motorja, pri čemer najprej poganja sončni zobnik, da se vrti, nato pa sončni zobnik poganja več planetnih zobnikov, da se vrtijo. Ti planetni zobniki se med vrtenjem vrtijo vzdolž sončnega zobnika in končno prenesejo moč na izhodno gred skozi planetni nosilec, pritrjen na njih.

Ta metoda "mreženja z več zobmi" omogoča porazdelitev sile med več zobniki, ki nima le gladkega izhoda in nizkega hrupa, ampak ima tudi večjo nosilnost kot običajne strukture zobnikov. Raydafonovi planetarni reduktorji lahko proizvedejo višji navor pri enakih prostorninskih pogojih, s kompaktno strukturo, ki je primerna za opremo z omejenim prostorom za namestitev, vendar visokimi zahtevami glede zmogljivosti prenosa, kot so servo sistemi, avtomatizirane robotske roke, pogonski moduli gosenic, pakirni stroji itd.

Prenosno razmerje planetnega reduktorja je odvisno od prestavnega razmerja in števila stopenj. Na splošno lahko ena stopnja doseže 310:1, dvostopenjsko je mogoče razširiti na 20100:1 in celo tristopenjsko kombinacijo je mogoče narediti za delovne pogoje, ki zahtevajo večje redukcijsko razmerje. Raydafon zagotavlja standardno strukturo razmerja hitrosti in podpira prilagojeno kaskadno kombinacijo, ki nastavi izhodno hitrost in razpon navora glede na potrebe stranke.

Ker notranje planetno gonilo med vrtenjem nenehno spreminja položaj sile, se gonilo enakomerno obrablja in celoten stroj ima daljšo življenjsko dobo. Poleg tega uporabljamo zobnike iz kaljenega legiranega jekla, natančne ležaje in standarde za montažo z nizko zračnostjo, zaradi česar je reduktor ne samo stabilen pri izhodu, temveč tudi visoko natančnost pozicioniranja, primeren za ponavljajoče se zagone in zaustavitve, naprej in nazaj ter pogoje nizke vztrajnostne obremenitve.

Glavne prednosti planetarnih reduktorjev so visoka učinkovitost, visoka gostota navora, majhnost in dober nadzor koncentričnosti. Raydafon ima zrele rešitve na področju oblikovanja zobnikov, sistema mazanja, ujemanja izhodne prirobnice itd., ki lahko pokrijejo dejanske potrebe različnih industrijskih sistemov. Če ocenjujete optimizacijo prenosnega sistema, lahko hitro prilagodimo ustrezno kombinacijo modela in strukture glede na parametre motorja in zahteve glede obremenitve, ki jih navedete. Vabljeni k posvetu o izbiri.

Kako izračunati prestavno razmerje planetnega menjalnika

Pri uporabi ali izbiri planetnega reduktorja je izračun prestavnega razmerja (razmerje redukcije) osnovni in kritični korak. Prenosno razmerje določa hitrost in navor izhodne gredi ter neposredno vpliva na učinkovitost delovanja opreme in ujemanje obremenitve. Pri načrtovanju sistema planetarne redukcije bo Raydafon prilagodil ustrezno strukturo razmerja hitrosti glede na dejanske potrebe, da zagotovi stabilno in učinkovito uporabo.

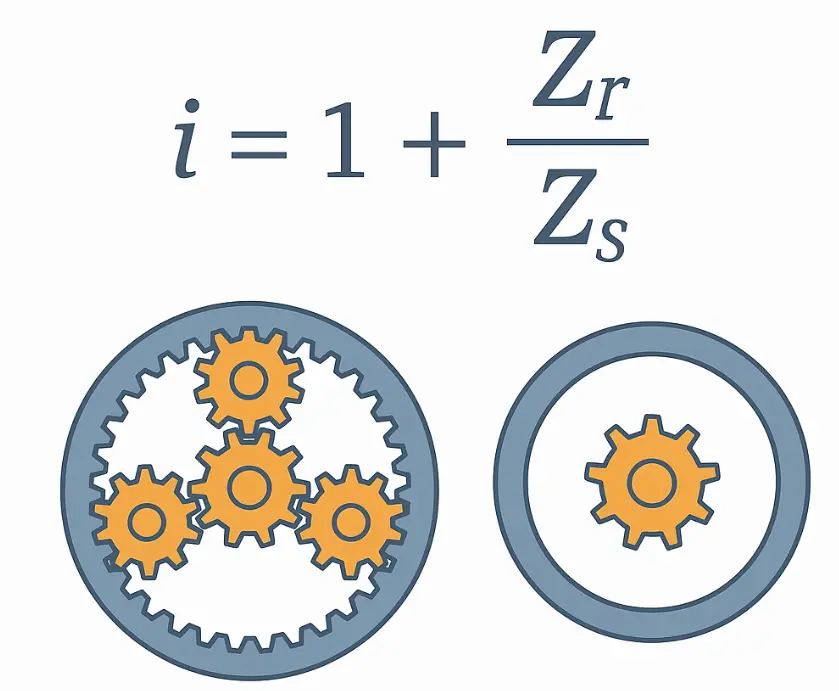

Formula za izračun prestavnega razmerja planetnega reduktorja pravzaprav ni zapletena. Najpogostejša struktura je, da je sončni zobnik aktiven, notranji obroč je fiksen in planetni nosilec je izhoden. V tej strukturi je formula za izračun prenosnega razmerja:

Prenosno razmerje i = 1 + (Zr / Zs)

kje:

Zr je število zob na notranjem obroču

Zs je število zob na sončnem zobniku

Za preprost primer: če je število zob na sončnem zobniku 20 in število zob na notranjem obroču 60, je prestavno razmerje:

i = 1 + (60 ÷ 20) = 1 + 3 = 4

To pomeni, da se motor zavrti 4-krat, izhodna gred se zavrti 1-krat, razmerje redukcije pa je 4:1.

Pri planetnih reduktorjih, ki jih je zasnoval Raydafon, običajno uporabljeno prenosno razmerje pokriva obseg od 3:1 do 100:1, kar je doseženo s kombinacijo enostopenjskih, dvostopenjskih ali tristopenjskih struktur.

Enostopenjska struktura Običajno je razmerje hitrosti 3 ~ 10

Dvostopenjska struktura Razmerje hitrosti je 15 ~ 100

Tristopenjska struktura Primerna za težke obremenitve pri nizkih hitrostih, ki zahtevajo večje redukcijsko razmerje

Poleg izračuna razmerja hitrosti je pomembno tudi upoštevati, da bodo planetarne skupine različnih ravni prekrivale notranje trenje, kar bo imelo majhen vpliv na učinkovitost. Zato pod predpostavko, da razmerje hitrosti dovoljuje, poskusite izbrati učinkovitejšo nizkostopenjsko kombinacijo.

Raydafon lahko priporoči razumno prenosno razmerje in strukturno raven na podlagi hitrosti motorja, zahtev glede izhodne hitrosti, navora obremenitve in drugih podatkov, ki jih zagotovi stranka, ter zagotovi risbe parametrov in predloge za izbiro, ki vam pomagajo preprečiti napake v zgodnji fazi izbire in zagotovijo zanesljivo delovanje opreme. Če niste prepričani o izračunu prenosnega razmerja, se lahko obrnete neposredno na nas in pomagali vam bomo pri izračunu in ujemanju ustreznega modela.
