Planetarni menjalnik s polžnim pogonom serije PGA za mešalnik krme
  • Planetarni menjalnik s polžnim pogonom serije PGA za mešalnik krmePlanetarni menjalnik s polžnim pogonom serije PGA za mešalnik krme
  • Planetarni menjalnik s polžnim pogonom serije PGA za mešalnik krmePlanetarni menjalnik s polžnim pogonom serije PGA za mešalnik krme

Planetarni menjalnik s polžnim pogonom serije PGA za mešalnik krme

Planetarni menjalniki s polžnim pogonom serije PGA so izdelani za mešalnike krme TMR in dietne krmilnike, ki jih poganja priključna gred traktorja s 540 vrt./min. Stalni navor se giblje od 3.810 N·m (PGA-502) do 42.000 N·m (PGA-4203/4204), z razmerji od 11,1:1 do 662,8:1 in standardnimi vhodnimi zlepki 1"3/8 Z6 ali 1"3/4 Z20. Zobniki in gredi so iz visoko trdnega legiranega jekla, naogljičenega s plinom do približno HRC58 trdote površine zob; enodelno ohišje iz litega železa uporablja dvojno tesnjenje do IP65 za prah, gnojevko in izpiranje. Proizvaja Raydafon v lastni delavnici ISO 9001 v Ningboju na Kitajskem za proizvajalce mešalnikov OEM in kot nadomestno enoto za kmetije in trgovce. Razmerja po meri, izhodne prirobnice in montažne površine po risbi. Pošljite svoj model mešalnika ali risbo za potrjen izbor in ponudbo v 24 urah.

Planetarni menjalnik s polžnim pogonom serije PGA za mešalnik krme

Planetarni reduktor s 540 vrtljaji na minuto, ki ga poganja kardanska gred, za mešalnike TMR in dietne krmilnike, ki zagotavlja neprekinjen navor 3.810–42.000 N·m z razmerji od 11,1:1 do 662,8:1. Ohišje iz litega železa, zobniki iz karburiziranega legiranega jekla, dvojno tesnjenje in zaščita IP65 za vsakodnevno delo v prahu, blatu in vodi.

  • 3.810–42.000Trajni navor (N·m)
  • 11.1:1–662.8:1Razpoložljiva razmerja
  • 540 vrt./minNazivna vhodna hitrost
  • IP65Zaščita pred prahom in vodo

Planetarni menjalnik s polžnim pogonom serije PGA za mešalnike krmil in vagone TMR

Serija PGA je pogonska enota polža, ki se nahaja med priključno gredjo traktorja in mešalnim polžem mešalnika krmil. 540 vrtljajev traktorja na minuto se prek planetarne stopnje zmanjša na vrtenje z nizkim visokim navorom, ki ga polž potrebuje za dvigovanje in zlaganje silaže, sena in koncentrata brez zastoja. Ker je pot obremenitve razdeljena na več planetnih zobnikov, pogon ostane dovolj kompakten, da se lahko privije na sprednjo ali stransko ploščo mešalnika, medtem ko še vedno proizvaja neprekinjen navor od 3.810 N·m pri najmanjšem modelu do 42.000 N·m pri največjem.

Raydafon izdeluje serijo PGA v lastni delavnici v Ningboju na Kitajskem v skladu s sistemom kakovosti ISO 9001 in jo dobavlja proizvajalcem mešalnikov krme in dietnih krmilnic kot enoto OEM ter trgovcem kot nadomestni menjalnik. Če vaš stroj poganja priključna gred, ga združite z aKardanska gred za mešalnike krmil; če vaš mešalnik uporablja poševno stopnjo namesto planetarne, primerjajtemenjalnik krmnega mešalnikarazpon na istem mestu.

Kaj je planetarni menjalnik s polžnim pogonom in kako deluje?

Planetarni menjalnik s polžnim pogonom je koaksialni reduktor, v katerem sončni zobnik poganja več planetnih zobnikov, ki se vrtijo znotraj obročastega zobnika, medtem ko jih nosi planetni nosilec. Navor se torej prenaša prek več kontaktov zob hkrati namesto enega para, zato lahko planetna enota prenese veliko obremenitev mešalnika v kratkem, okroglem ohišju in se upira udarcem, ki nastanejo, ko se poln polž zažene v zamrznjeni ali stisnjeni krmi.

V mešalniku krme je zaporedje preprosto: priključna gred traktorja pri 540 vrtljajih na minuto, planetarna redukcija na približno 5–50 vrtljajev na minuto na gredi polža in pomnoževanje navora, ki sorazmerno majhnemu traktorju omogoča vrtenje velikega mešalnega vijaka. To je tudi razlog, zakaj serijo PGA izberejo kmetije z majhnimi traktorji - menjalnik, ne traktor, zagotavlja dodatno obračalno silo. Enako načelo velja za napajalnike za silažo in bioplinarne, kjer je stalno vrtenje pri nizki hitrosti pomembnejše od konične hitrosti.

Tehnične specifikacije in obseg modelov

Vsi modeli so ocenjeni na vhodno hitrost 540 vrt/min. Pomaknite se po tabeli vstran, da si ogledate vsak stolpec.

Model Trajni navor (N·m) Največji navor (N·m) Razmerje i Vhodna gred
Enostopenjski in dvostopenjski modeli
PGA-502 3,810 7,620 12.36–15.51 1"3/8 Z6
PGA-1002/3 8.500 17.000 16.8–30.6 1"3/4 Z20
PGA-1202 11.600 23.200 11.1–19.4 1"3/4 Z20
PGA-1602/3 15.700 31.400 13.4–47.5 1"3/4 Z20
PGA-1702/3 15.700 31.400 13.4–47.5 1"3/4 Z20
PGA-2102/3 21.000 47.000 12.1–62.1 1"3/4 Z20
PGA-2502 23.780 48.000 13.6–23.6 1"3/4 Z20
PGA-3003/4 30.760 61.520 25.7–84.4 1"3/4 Z20
PGA-4203 42.000 142.000 27.8–91.4 1"3/4 Z20
Modeli z visokim razmerjem za velike navpične mešalnike in hranilnike bioplina
PGA-1603 15.700 31.400 24.4–116.9 1"3/4 Z20
PGA-1703 15.700 31.400 24.4–116.9 1"3/4 Z20
PGA-2103 21.000 47.000 31.8–126.5 1"3/4 Z20
PGA-2503 23.780 48.000 35.7–142.2 1"3/4 Z20
PGA-3004 30.760 61.520 97.4–612.3 1"3/4 Z20
PGA-4204 42.000 142.000 105.4–662.8 1"3/4 Z20
  • Največji navor je prekinitvena konica, ki jo sprejme menjalnik med zagonom naloženega polža; stalni navor je vrednost za neprekinjeno mešanje.
  • Prikazane možnosti vhodne gredi so standardni profili kardanske gredi 1"3/8 Z6 in 1"3/4 Z20. Druge utore, velikosti izvrtin in dimenzije izhodne prirobnice je mogoče obdelati po vaši risbi.
  • Razmerja zunaj obsega, navedenega za določen okvir, je včasih mogoče doseči s kombiniranjem stopenj — pošljite zahtevano izhodno hitrost in potrdili bomo.

Kako izbrati pravi model PGA za vaš mešalnik

  1. Uskladite okvir z močjo traktorja in velikostjo polža.Majhni mešalniki 40–80 KM običajno poganjajo PGA-502 ali PGA-1002/3; vagoni srednjega razreda 80–150 KM TMR običajno uporabljajo PGA-1602/3 do PGA-2502; veliki navpični mešalniki in dovajalci bioplina se premaknejo na PGA-3004 ali PGA-4204.
  2. Preverite stalni navor glede na vašo dolžnost.Primerjajte zahtevani navor polža mešalnika z zvezno vrednostjo v tabeli, ne z najvišjo vrednostjo. Najvišja vrednost je prostor za zagon in ne delovna ocena.
  3. Potrdite vhodno gred.Večina traktorjev v Evropi in Severni Ameriki uporablja 1"3/8 Z6 pri 540 vrt./min, medtem ko večji stroji uporabljajo 1"3/4 Z20. Napačen zlepek je najpogostejša napaka pri naročanju, ki jo vidimo.
  4. Preverite pritrditev in nivo olja.Preverite vzorec vijakov, izhodno prirobnico in položaj polnilne odprtine za olje glede na okvir mešalnika, tako da enota sedi pod kotom, ki je določen v priročniku.
  5. Načrtujte interval vzdrževanja.Uporabite razred olja in interval menjave v priročniku; lahko dostavimo pisni načrt vzdrževanja s pošiljko, če ga vaša servisna ekipa potrebuje za evidenco garancije.

Niste prepričani, kateri okvir ustreza? Pošljite znamko mešalnika, premer polža, konjske moči traktorja in zahtevano hitrost polža – naši inženirji bodo pred naročilom potrdili model in razmerje.

Podrobnosti o izdelku

Obe spodnji fotografiji prikazujeta enoto serije PGA, ki jo izdelujemo: sestavljen menjalnik z ulitim ohišjem in vhodom kardanske gredi ter dimenzijska risba, uporabljena za preverjanje vgradnje.

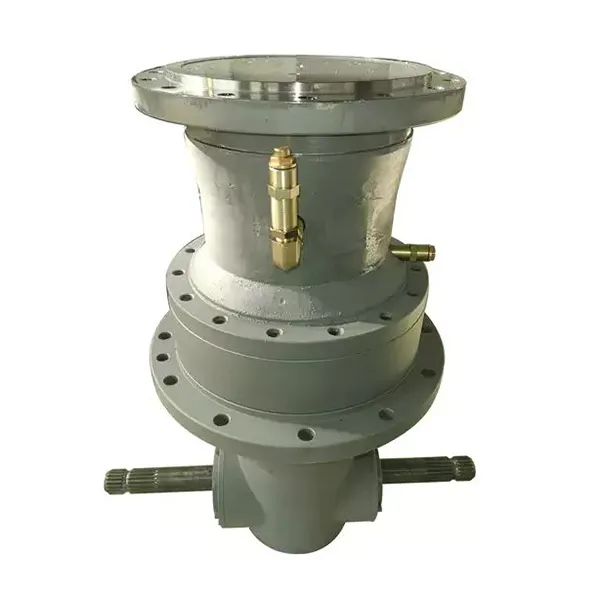

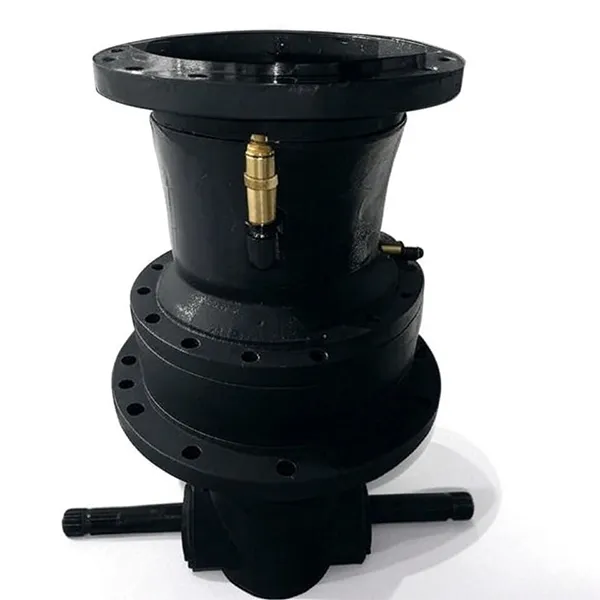

PGA series auger drive planetary gearbox for feed mixer with cast iron housing and PTO input shaft
Planetarni menjalnik s polžnim pogonom serije PGA — ohišje iz litega železa, planetna redukcijska stopnja in vhodna gred kardanske gredi.
PGA series feed mixer planetary gearbox outline and mounting dimension drawing
Načrt in vgradne mere planetnega gonila mešalnika krme serije PGA.

Materiali, tesnjenje in kakovost izdelave

Zobniki in toplotna obdelava

Zobniki in gredi so obdelani iz visoko trdnega legiranega jekla in naogljičeni s plinom, nato pa kaljeni na trdoto površine zob približno HRC58, medtem ko jedro ostane dovolj čvrsto, da absorbira udarce. Ta kombinacija je tisto, kar daje seriji PGA odpornost proti obrabi na abrazivno silažo in toleranco na ponavljajoče se obremenjene zagone, in to je razlog, da je isti okvir mogoče ponuditi v širokem razponu razmerij brez spreminjanja zunanjega ovoja.

Ohišje in tesnjenje

Ohišje je enodelno ohišje iz litega železa, ki ohranja vrtine ležajev koncentrične in duši tresljaje, ki bi jih prenašalo izdelano ohišje. Dvojno tesnjenje na vhodnem in izhodnem koncu zadrži mazivo in prepreči prah, gnojevko in vodo za izpiranje, kar daje enoti stopnjo zaščite IP65. Mazalni nastavki in točka za polnjenje olja so nameščeni tako, da je mogoče rutinsko servisiranje opraviti z mešalnikom v delovnem položaju.

Testiranje pred odpremo

Vsak menjalnik je zagnan in preverjen pred pakiranjem: tek brez obremenitve za potrditev gladkega vrtenja in oljnega tesnjenja, preverjanje zračnosti in kontaktnega vzorca na zobniškem kompletu ter končni pregled vhodnega utora in izhodne prirobnice. Zapise o preskusih lahko priložite odpremnim dokumentom, če vaš projekt zahteva dokumentirana dokazila.

Ključne prednosti za operaterje mešalnikov krme

  1. Nižji stroški goriva.Visoka učinkovitost prenosa pomeni manjšo izgubo moči med priključno gredjo in polžem, kar zmanjša porabo goriva za približno 30 % pri primerljivem delu mešanja.
  2. Hitrejši zagon, brez predgretja.Komplet zobnikov hitro doseže delovno stanje, tako da zgodnje jutranje serije in mešanice za dopolnjevanje ne potrebujejo dolgega ogrevanja.
  3. Stabilno mešanje pri visoki hitrosti.Natančen sklop zobnikov ohranja enakomerno hitrost polža skozi seno, silažo in koncentrat, tako da se obrok enakomerno meša namesto razslojevanja.
  4. Bolj gladka in dolgotrajna vožnja.Simetrična planetarna postavitev uravnoteži silo prenosa, kar zmanjša obremenitve zaradi zatikanja in mehansko obrabo celotnega pogonskega sklopa.
  5. Samodejno prestavljanje razmerja pod obremenitvijo.Enota se zažene v načinu z visokim navorom, ki razbije stisnjeno ali zamrznjeno krmo, nato pa preklopi na hitrejši način za preostanek serije.
  6. Deluje z malimi traktorji.Povečanje navora omogoča manjšemu, cenejšemu traktorju, da poganja isti polž, s čimer sprosti večje stroje za drugo terensko delo.
  7. Daljša življenjska doba kardanske gredi.Nizek začetni navor zmanjša udarce na priključni gredi traktorja in sklopki gredi, kar podaljša intervale zamenjave sklopke za 2–3 krat.
  8. Tišje in stabilnejše delovanje.Začepanje z več zobmi absorbira vibracije prenosa, zmanjšuje hrup in tveganje, da bi se pritrdilni elementi zrahljali.
  9. Enostavnejše delovanje.Samodejno prestavljanje zmanjša ročno posredovanje, zato operater bolj pazi na obrok in stroj kot na menjalnik.
  10. Dokumentirana kakovost.Proizvodnja po ISO 9001, strojno obdelana in sestavljena v lastni tovarni, z rezervnimi deli in tehnično podporo po dostavi.

Zgornji podatki o prihrankih goriva in servisnih intervalih temeljijo na naši zasnovi menjalnika in običajnem delovanju mešalnika krme; dejanski rezultati so odvisni od traktorja, obroka in delovnih pogojev.

Razpoložljive konfiguracije in montaža

Serija PGA je dobavljena kot trden, kompakten planetarni menjalnik, ki je privit v tri običajne postavitve mešalnikov. Povejte nam, katerega izdelujete ali izvajate, in ustrezno nastavite izhodno prirobnico, montažno površino in položaj za polnjenje olja.

Mešalniki za tovornjake

Pogon polža poteka od priključne gredi motorja tovornjaka ali hidravličnega motorja prek menjalnika, pri čemer je ohišje nameščeno na sprednji plošči mešalnika.

Samohodni stroji

Menjalnik, nameščen na premikajočem se podvozju, kjer planetarna postavitev z nizkimi vibracijami ščiti prestavni sklop pred udarci pri vožnji.

Fiksni in stacionarni mešalniki

Neprekinjeno delovanje na bioplinarnah, dovodnih centrih in stacionarnih napravah TMR, kjer je možno načrtovati hlajenje olja in servisni dostop.

Aplikacije

Serija PGA poganja rotacijo mešalnikov krmil in sistemov za napajanje bioplinskih naprav. Tipične namestitve vključujejo:

  • Vertikalni in horizontalni TMR mešalniki krme in dietni krmilniki
  • Polžni in vijačni transporterji v krmnih centrih in krmnih kuhinjah na kmetijah
  • Linije za mešanje silaže in slame, kjer je treba zbiti material zdrobiti
  • Mešalniki surovin za bioplinarne in dozirni polži delujejo neprekinjeno
  • Trosilniki stelje in stelje, ki uporabljajo isti princip pogona polža
  • Naknadna zamenjava obrabljenih menjalnikov na obstoječih mešalnikih drugih znamk

Če vaše naprave ni na tem seznamu, opišite aplikacijo in delovni cikel. Menjalnik, ki ustreza stacionarnemu podajalniku bioplina, bo morda potreboval drugačno specifikacijo olja ali namestitveni kot za vagon TMR, nameščen na tovornjak.

Mnenja strank

★★★★★

Robert MartinezIzvajalec opreme za cevovode in gradbišče, Houston, ZDA

Te planetne menjalnike smo uporabili pri delu na cevovodu na obali Zaliva, kjer so slani pršil in nenehne vibracije normalni. Po šestih mesecih neprekinjenega delovanja so enote ostale stabilne, brez merljive spremembe v natančnosti zapletanja zobnikov. Zdaj poganjajo naš varilni pozicioner in držijo roko mirno tudi na neravnem plimnem terenu. Za naslednjo fazo cevovoda so na našem seznamu odobrenih dobaviteljev.

★★★★★

Sophie DuboisVodja proizvodnje, tovarna avtomobilskih delov, Lyon, Francija

Dve leti na naši liniji za žigosanje in natančnost pozicioniranja je še vedno znotraj ±0,02 mm, tudi na tanki aluminijasti plošči. Naš izkoristek prvega prehoda se je po prehodu na te enote izboljšal za približno 15 %, menjalniki pa razen načrtovanih menjav olja niso potrebovali ničesar.

★★★★★

Marco RossiKupec vzdrževanja, tekstilni stroji, Italija

Skrbela me je napetostna razlika med Evropo in Kitajsko, njihovi inženirji pa so čez noč pripravili načrt prilagoditve in dobavili dvonapetostni krmilni modul. Leseni zaboj je vseboval celo pravilno mazivo in priročnik za vzdrževanje v italijanščini z lokalnim kontaktom za rezervne dele. Montažni vmesnik se je natančno ujemal z našo pogonsko gredjo statve, brez aksialnih premikov med zagonom.

Pogosta vprašanja kupcev

  • Kateri model PGA ustreza mojemu mešalniku krme?Uskladite konjske moči traktorja, premer polža in zahtevano hitrost polža z zveznim stolpcem navora: mešalniki z močjo 40–80 KM običajno uporabljajo PGA-502 ali PGA-1002/3, vagoni TMR z močjo 80–150 KM uporabljajo PGA-1602/3 do PGA-2502, veliki navpični mešalniki ali dovajalci bioplina pa PGA-3004 oz. PGA-4204. Pošljite nam svoje podatke o mešalniku in potrdili bomo model in razmerje.
  • Kakšna je razlika med stalnim navorom in največjim navorom?Stalni navor je ocena za neprekinjeno mešanje; največji navor je prekinitvena konica, ki jo enota sprejme, ko se zažene obremenjen polž. Dimenzionirajte menjalnik glede na neprekinjeno sliko in konico obravnavajte kot prostor za zagon.
  • Katero priključno gred potrebujem?Standardni možnosti sta 1"3/8 Z6 za večino traktorjev s 540 vrtljaji na minuto in 1"3/4 Z20 za večje stroje. Če je vaša priključna gred drugačne velikosti, izvrtine ali velikosti, pošljite risbo in obdelali bomo vnos, ki bo ustrezal.
  • Ali je menjalnik zaščiten pred prahom in vodo?ja Ohišje iz litega železa uporablja dvojno tesnjenje na vhodnem in izhodnem koncu do stopnje zaščite IP65, ki pokriva prah, gnojevko in pogoje izpiranja vsakodnevne uporabe na kmetiji.
  • Ali lahko naročim razmerje po meri, prirobnico ali zaključek ohišja?ja Raydafon obdeluje zobnike in sestavlja enote v lastni tovarni, tako da so razmerja po meri, izhodne prirobnice, montažne površine, položaji za polnjenje olja in laki izdelani za risanje za programe OEM.
  • Kaj pa dobavni rok, rezervni deli in garancija?Standardni okvirji se pošiljajo v kratkem času, enote po meri pa sledijo potrjeni risbi. Rezervni kompleti zobnikov, tesnila in ležaji so dobavljivi posebej, garancijski pogoji pa so navedeni na ponudbeni ceni. V 24 urah pošljite svojo količino in mesto dostave za trdno ceno.

Sorodni izdelki in dodatno branje

Raydafon dobavlja celoten pogonski sklop okoli mešalnika krme, tako da lahko naročite menjalnik, gred in sklopke iz ene tovarne in enega inšpekcijskega standarda:

Zahtevajte ponudbo menjalnika serije PGA

Pošljite model ali risbo mešalnika, konjske moči traktorja, zahtevano hitrost polža in dovodni priključek. Naši inženirji potrdijo okvir, razmerje in vhodno gred, nato pa v 24 urah odgovorijo s trdno ceno.
