Zakaj se natančni polžasti zobniki uporabljajo za aplikacije z visoko redukcijo?

Znotraj kompaktnega ohišja industrijske robotske roke se servo motor vrti s 6000 vrtljaji na minuto. Kljub temu se izhodna gred premika počasi, premišljeno natančno in izvaja na stotine njutonmetrov navora, da pozicionira težki tovor. Komponenta, ki omogoča to dramatično preobrazbo, je aPrecizna oprema: polžasto gonilo. Stopite v kateri koli proizvodni obrat in našli boste polžasta gonila na tekočih trakovih, dvigalih, obdelovalnih strojih in opremi za pakiranje. So neopevani junaki mehanskega prenosa moči, ki pretvarjajo vhod visoke hitrosti z nizkim navorom v izhodni izhod z nizko hitrostjo in visokim navorom s preprostostjo, ki ji druge vrste zobnikov niso kos. Toda zakaj so polžasta gonila privzeta izbira za aplikacije z visoko redukcijo? Odgovor je v edinstveni kombinaciji geometrije, znanosti o materialih in fizike, ki je drugi sistemi Precision Gear preprosto ne morejo ponoviti.

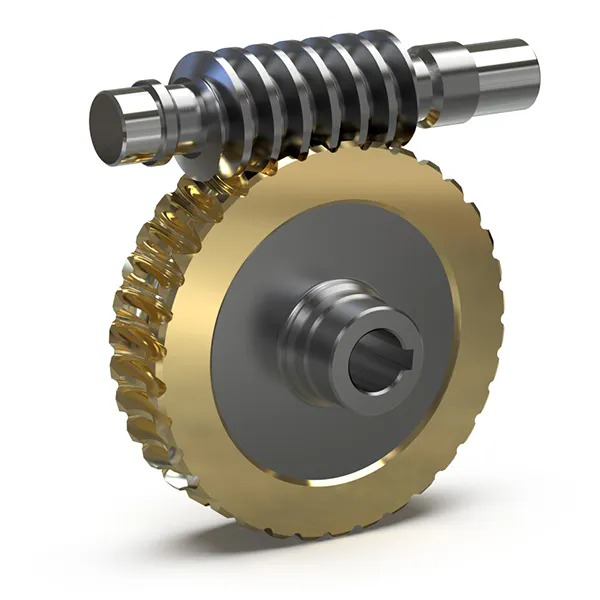

Polžasti zobniški par je sestavljen iz navojnega polža (pogonski element) in zobatega kolesa (pogonski element). Ta konfiguracija ponuja elegantno rešitev za temeljni inženirski problem: kako doseči velika zmanjšanja hitrosti v eni sami fazi. Polž z enim zagonom in kolesom s 60 zobmi zagotavlja redukcijsko razmerje 60:1 v kompaktnem paketu. Doseganje enakega zmanjšanja s čelnimi zobniki bi zahtevalo večstopenjsko ureditev, kar bi povečalo kompleksnost, stroške in prostor. Polžasta gonila poleg zmožnosti redukcije ponujajo dve dodatni prednosti, ki sta ključnega pomena v mnogih aplikacijah: zagotavljajo gladko, tiho delovanje in so lahko zasnovani tako, da so samozaklepni, kar preprečuje vzvratno gibanje, ko je napajanje odklopljeno. Ta članek raziskuje tehnične temelje prevlade polžastega gonila v aplikacijah z visoko redukcijo, od njegovih geometrijskih načel do izbire materialov, ki določajo njegovo zmogljivost.

Kazalo

• 1. Zakaj je geometrija polžastega orodja idealna za visoko redukcijo?
• 2. Kako drsno delovanje polžastih zobnikov vpliva na učinkovitost in obrabo?
• 3. Zakaj je funkcija samozaklepanja kritična pri aplikacijah z visoko redukcijo?
• 4. Katere tehnične specifikacije opredeljujejo visokokakovostno natančno polžasto gonilo?
• 5. Zaključek
• 6. Pogosto zastavljena vprašanja (FAQ)

1. Zakaj je geometrija polžastega orodja idealna za visoko redukcijo?

Da bi razumeli, zakaj so polžasta gonila odlična v aplikacijah z visoko redukcijo, moramo najprej razumeti njihovo geometrijo. Predstavljajte si standardni vijak. Ko ga obračate, se premika linearno vzdolž navojne gredi. Zdaj pa si predstavljajte, da vijak zavijete v krog, tako da njegove niti postanejo neprekinjena vijačnica. To je črv. Kolo, ki se ujame z njim, je zobnik s posebej izrezanimi zobmi, ki se ujemajo s profilom navoja polža. Ko se polž vrti, se njegove niti zataknejo v zobe kolesa in prisilijo kolo k vrtenju. To je temeljni princip delovanja polžastega gonila.

Ključ do velikega zmanjšanja je v razmerju med vrtenjem polža in vrtenjem kolesa. Pri črvu z enim zagonom – črvu z eno neprekinjeno nitjo – vsaka polna rotacija črva napreduje natanko eno nit. Ta nit pritiska na en zob na kolesu, kar povzroči, da se kolo premakne za en zob. Če ima kolo 60 zob, se mora polž zavrteti 60-krat, da opravi en polni obrat kolesa. Razmerje redukcije je preprosto število zob na kolesu. To je zmanjšanje 60:1, doseženo v enem zobniškem paru. Nasprotno pa bi doseganje zmanjšanja 60:1 s čelnimi zobniki zahtevalo vsaj tri stopnje, vsaka s svojo gredjo, ležaji in ohišjem, kar bi znatno povečalo zapletenost in stroške menjalnika.

Geometrija postane še močnejša, če upoštevamo večzagonske črve. Dvozagonski polž ima dva navoja, ki premikata dva zoba na rotacijo, kar ima za posledico razmerje zmanjšanja zob kolesa, deljeno z dva. Črv s tremi zagoni deli razmerje s tri. Ta prilagodljivost omogoča oblikovalcem, da uravnotežijo razmerje redukcije in učinkovitost. Višja redukcijska razmerja na splošno pomenijo manjšo učinkovitost, saj je potrebno več drsenja. Črvi z več zagoni ponujajo večjo učinkovitost, vendar nižja razmerja zmanjšanja. To preprosto geometrijsko razmerje – razmerje je enako številu zob, deljeno z začetki – je tisto, zaradi česar so polžasti zobniki tako elegantna rešitev za aplikacije z visoko redukcijo. Z eno stopnjo lahko dosežete razmerja od 5:1 do več kot 100:1, obseg, ki ga je težko primerjati z drugimi vrstami Precision Gear.

Poleg izračuna razmerja geometrija polžastega gonila vpliva tudi na njegovo nosilnost. Nit črva je neprekinjena vijačnica, kar pomeni, da je v danem trenutku v stiku več zob. To porazdeli obremenitev na večje območje, zmanjša kontaktno obremenitev in omogoči, da zobnik prenese višje navore kot primerljiv čelni zobnik. V naši tovarni izdelujemo polžasta gonila z natančno brušenimi profili navojev, da zagotovimo največji kontakt in minimalno koncentracijo napetosti. Ta geometrijska prednost je razlog, zakaj so polžasti zobniki prednostna precizna prestava za aplikacije, ki zahtevajo visok navor v kompaktni obliki.

2. Kako drsno delovanje polžastih zobnikov vpliva na učinkovitost in obrabo?

Za razliko od čelnih ali vijačnih zobnikov, kjer se zobje kotalijo drug proti drugemu z minimalnim drsenjem, je stik med polžem in njegovim kolesom pretežno drsen. Predstavljajte si kos krede, ki se vleče po tabli. Nit črva med vrtenjem drsi po površini vsakega zoba in ustvarja trenje, ki ustvarja toploto in porablja energijo. To drsno delovanje je glavni razlog, da so polžasti zobniki manj učinkoviti kot druge vrste zobnikov. Odvisno od razmerja zmanjšanja in konstrukcijskih parametrov se lahko učinkovitost giblje od 50 % (za izvedbe z visokim razmerjem, samozapornimi) do več kot 90 % (za izvedbe z nizkim razmerjem in več zagoni).

To ni konstrukcijska napaka; je fizična posledica geometrije. Navoj polža je v bistvu vijak, zobje kolesa pa so "matica". V vsakem paru vijak-matica je drsenje osnovno gibanje. Prednost je v tem, da to drsenje omogoča neprekinjen, gladek vklop, s čimer se odpravi udarec in hrup, ki se lahko pojavita pri zobnikih s kotalnim kontaktom. V aplikacijah, kjer sta nizek hrup in vibracije bistvenega pomena, na primer v natančni proizvodni opremi ali medicinskih pripomočkih, je ta kompromis vreden izgube učinkovitosti.

Za obvladovanje trenja in obrabe, ki ju povzroča drsenje, se polžasta gonila zanašajo na skrbno zasnovano kombinacijo materialov in mazanja. Polž je običajno izdelan iz kaljenega jekla, kot je 42CrMo4 ali 20MnCr5, ki zagotavlja trdo površino, odporno proti obrabi. Kolo je izdelano iz mehkejšega materiala, običajno fosforjevega brona (CuSn12 ali podobno). Bron deluje kot "žrtveni" material, ki se prilagaja navoju polža in zmanjšuje obrabo dražje komponente polža. Bron ima tudi odlične nosilne lastnosti, saj zmanjšuje koeficient trenja. Razlika v trdoti - polž je običajno 58-62 HRC, medtem ko je bronasto kolo 80-100 HB - je premišljena izbira. Mehkejši bron se prednostno obrabi, ščiti črv in omogoča dolgo življenjsko dobo.

Enako kritično je tudi mazanje. Polžasta gonila zahtevajo olje visoke viskoznosti z dodatki za ekstremni tlak (EP), da ohranijo zadosten mazalni film pri visokih tlakih in drsnih hitrostih. Brez ustreznega mazanja bo drsni kontakt hitro povzročil obrabo lepila, praske in prezgodnjo odpoved. Naša tovarna priporoča posebna maziva za vsakega od naših izdelkov Precision Gear glede na obremenitev, hitrost in pogoje delovanja. Oblikujemo tudi naša ohišja zobnikov z ustrezno kapaciteto olja in hladilnimi rebri za odvajanje toplote, ki nastane zaradi trenja.

Naslednja tabela povzema ključne lastnosti materiala in mazanja za tipično visokokakovostno natančno polžasto gonilo.

Razumevanje tega drsnega delovanja je bistvenega pomena za vsakogar, ki izbere Precision Gear za aplikacije z visoko redukcijo. Kompromis med učinkovitostjo in nemotenim delovanjem v kombinaciji z ustreznim materialom in izbiro mazanja je tisto, kar naredi uspešno zasnovo polžastega gonila. Naša tovarna je v desetletjih izkušenj izpopolnila te kompromise in optimizirala naše izdelke Precision Gear, da zagotovijo zanesljivo in dolgotrajno delovanje v najzahtevnejših aplikacijah.

3. Zakaj je funkcija samozaklepanja kritična pri aplikacijah z visoko redukcijo?

Predstavljajte si tovorno dvigalo, ki prevaža težko breme. Nenadoma zmanjka električne energije. Motor se ustavi in ​​tovor se pod vplivom gravitacije začne spuščati in pospeši do nevarne hitrosti. V tipičnem menjalniku bi se to zgodilo. V pravilno zasnovanem polžastem sistemu tega ni. Breme se ustavi in ​​ostane obešeno, na mestu pa ga drži trenje med polžem in kolesom. To je lastnost samozaklepanja, edinstvena lastnost polžastih zobnikov, ki je ključnega pomena pri številnih aplikacijah z visoko redukcijo.

Pogoj samozaklepanja izhaja iz iste geometrije, ki daje polžastim zobnikom njihovo visoko redukcijsko zmogljivost. Polž je vijak, kolo pa matica. Ko nehate vrteti vijak, matica ne poganja vijaka nazaj, razen če je trenje premagano. V polžastem zobniku se samozaklepanje pojavi, ko kot trenja (določen s koeficientom trenja in tlačnim kotom) presega vodilni kot navoja polža. Ko je ta pogoj izpolnjen, obremenitev na kolesu ne more premagati trenja za obračanje polža. Sistem se zaklene in zadrži tovor na mestu.

Funkcija samozaklepanja ni samodejna. Odvisno je od razmerja redukcije in koeficienta trenja. Na splošno bo polž z enim zagonom z redukcijskim razmerjem 30:1 ali več v tipičnih delovnih pogojih samozaklenjen. Večje trenje (zaradi povečane obremenitve ali slabšega mazanja) naredi samozaklepanje učinkovitejše. Nasprotno pa lahko manjše trenje zmanjša ali odpravi samozaklepanje. Zato je izbira maziva ključnega pomena: mazivo, ki je preveč učinkovito pri zmanjševanju trenja, lahko nehote izniči sposobnost samozaklepanja menjalnika.

Samozaklepanje je ključna varnostna funkcija v mnogih aplikacijah. Odpravlja potrebo po zavorah ali drugih držalnih napravah, kar poenostavlja zasnovo in zmanjšuje stroške. Prav tako izboljša varnost s preprečevanjem nenamernega gibanja med izgubo električne energije. Na primer, v transportnem sistemu samozaklepanje preprečuje obračanje traku, ko je motor izklopljen. V obdelovalnem stroju drži orodje v položaju med izpadom električne energije. Ta lastnost je razlog, zakaj se polžasta gonila pogosto uporabljajo v dvigalih, dvigalih in vseh aplikacijah, kjer je potrebno zadrževanje tovora.

Kompromis je učinkovitost. Samozaklepna polžasta gonila so sama po sebi manj učinkovita od nesamozaklepnih zasnov, ker je za doseganje blokirnega učinka potrebno trenje. Enako trenje, ki drži obremenitev, tudi oropa sistem moči med običajnim delovanjem. V aplikacijah, kjer zadrževanje obremenitve ni potrebno, se lahko za izboljšanje učinkovitosti uporabi večzagonski polž z nižjim tornim koeficientom.

Naši tovarniški inženirji lahko izračunajo stanje samozaklepanja za katero koli specifično zasnovo, pri čemer upoštevajo redukcijsko razmerje, tlačni kot in pričakovani koeficient trenja. Ta analiza zagotavlja, da naši izdelki Precision Gear izpolnjujejo posebne zahteve vsake aplikacije in uravnotežijo potrebo po zadrževanju obremenitve s potrebo po učinkovitosti.

4. Katere tehnične specifikacije opredeljujejo visokokakovostno natančno polžasto gonilo?

Izbira natančnega orodja za uporabo z visoko redukcijo zahteva temeljito oceno tehničnih specifikacij. Ti parametri določajo zmogljivost, dolgo življenjsko dobo in primernost orodja za določeno uporabo. Naslednja tabela ponuja pregled ključnih specifikacij za naše izdelke Precision Worm Gear. Vsak parameter skrbno nadzorujemo med našim proizvodnim procesom, da zagotovimo dosledno in zanesljivo delovanje.

Vsaka specifikacija v tej tabeli pripoveduje zgodbo o zmogljivosti orodja. Sredinska razdalja določa velikost in zmogljivost navora zobnika. Večja sredinska razdalja omogoča večje prestave, ki prenesejo večje obremenitve. Zmanjšanje razmerja je primarni parameter, ki določa funkcijo zobnika. Modul in profil zob določata moč in gladkost delovanja zobnika. Stopnja natančnosti zobnikov, običajno DIN 4 do 6 za visokokakovostne polžaste zobnike, neposredno vpliva na hrup, vibracije in gladkost prenosa. Izdelki Precision Gear v naši tovarni so izdelani po DIN 5 ali višjem, kar zagotavlja izjemno zmogljivost v zahtevnih aplikacijah.

Naša tovarna uporablja napredno CNC opremo za brušenje in merjenje za doseganje in preverjanje teh specifikacij. Naši brusilni stroji lahko izdelajo profile zob z mikronsko natančnostjo, kar zagotavlja pravilen vzorec mreže in porazdelitev obremenitve. Naša merilna oprema, vključno s testerji prestav in koordinatnimi merilnimi stroji, preverja, ali vsaka prestava ustreza določenim tolerancam. Ta pozornost do detajlov je tisto, po čemer se visokokakovostna precizna prestava razlikuje od standardne, in zato naši izdelki uživajo zaupanje v panogah, kjer sta zanesljivost in natančnost najpomembnejši.

5. Zaključek

Precision Worm Gear je mojstrski tečaj inženirskih kompromisov. Njegova geometrija zagotavlja naravna redukcijska razmerja pri visokih hitrostih, ki jih je težko doseči z drugimi vrstami zobnikov. Njegovo drsno delovanje, medtem ko zmanjšuje učinkovitost, omogoča gladko, tiho delovanje in omogoča samozaklepanje, ki je ključnega pomena za varnost v številnih aplikacijah. Kombinacija polžev iz kaljenega jekla in bronastih koles, podprta z ustreznim mazanjem, daje vzdržljiv prenosni sistem, ki zagotavlja dolgoletno zanesljivo delovanje. Ne glede na to, ali načrtujete transportni sistem, obdelovalni stroj ali kmetijsko orodje, polžasto orodje ponuja rešitev, ki je preprosta, učinkovita in preverjena.

priRaydafon, naša tovarna že več kot 20 let izdeluje visokokakovostne izdelke Precision Gear. Naša polžasta gonila so zasnovana tako, da izpolnjujejo najzahtevnejše specifikacije, s stopnjami natančnosti do DIN 5. Ponujamo celotno paleto velikosti in razmerij, podprto s celovito tehnično podporo in strogim nadzorom kakovosti. Če iščete zanesljivega partnerja za vaše potrebe Precision Gear, vas vabimo, da nas kontaktirate, da se pogovorimo o vaši prijavi. Obrnite se na Raydafon Technology Group Co., Limited še danesda odkrijete, kako lahko naše rešitve Precision Worm Gear poganjajo vaš naslednji projekt.
