Factory Direct Forklift Hydraulic Cylinder Solutions Engineered for Heavy Duty Performance and Leak Free Operation

RAYDAFON / HIDRAVLIČNI ODDELEK

Proizvajalec hidravličnih cilindrov za viličarje za dobavo OEM, poprodajno zamenjavo in popravilo na terenu

Raydafon proizvaja viličarske hidravlične cilindre za električne viličarje, viličarje z notranjim zgorevanjem, viličarje in skladiščno opremo. Vsaka enota je zgrajena glede na potrjeno izvrtino, gib, premer palice in obliko končnega priključka, nato pa je testirana pod tlakom, preden zapusti tekoči trak, tako da se lahko brez prilagajanja namesti neposredno na tovornjak.

Dobavljamo tovarne celih strojev, integratorje hidravličnih sistemov, regionalne trgovce z deli in servisne enote, odgovorne za terminalsko opremo. Jeklenke se izvažajo v Evropo, jugovzhodno Azijo in Južno Ameriko, pri čemer pokrivajo tako originalno opremo kot povpraševanje po nadomestnih delih.

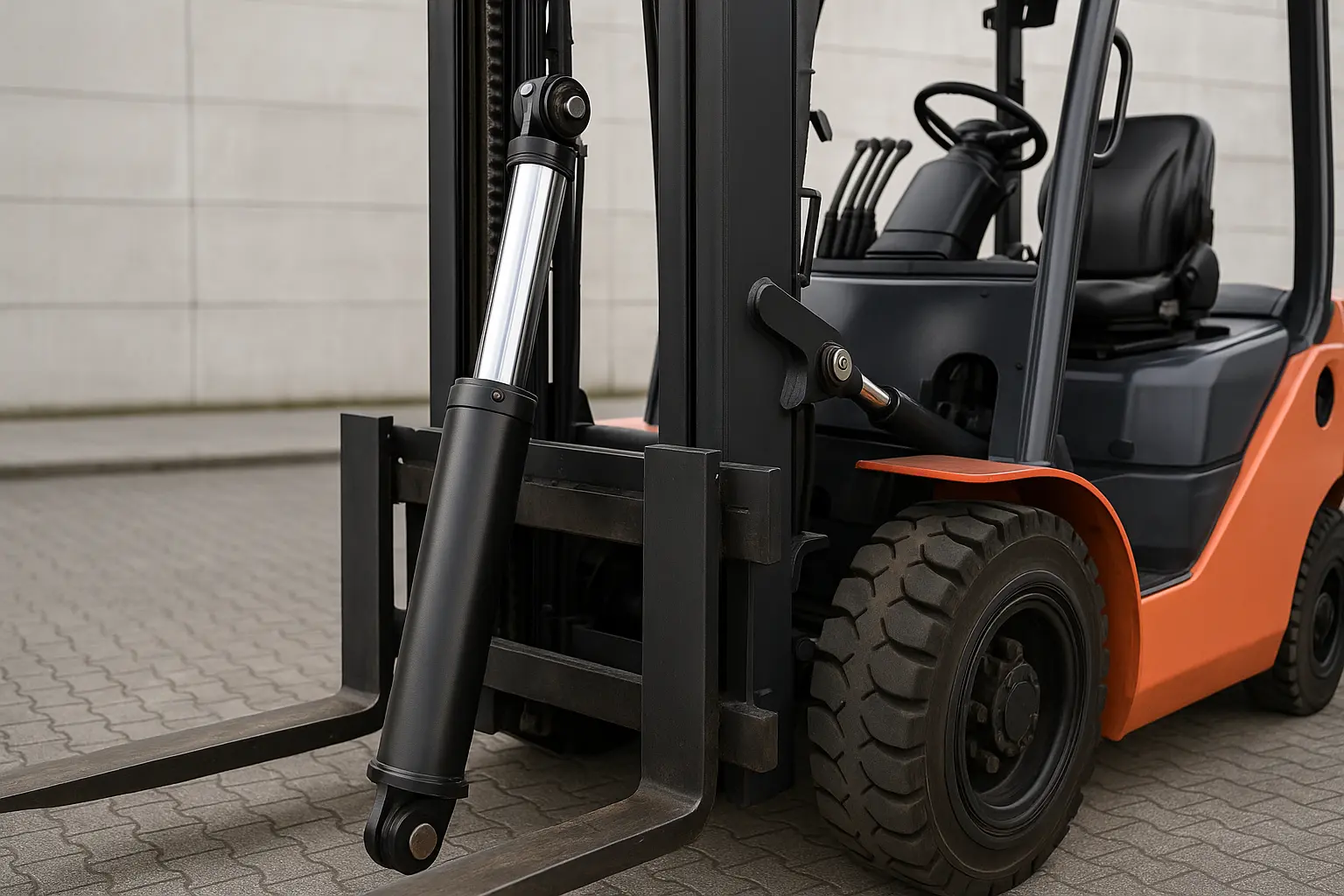

Forklift hydraulic cylinder manufactured by Raydafon
Hidravlični cilindri za viličarje so izdelani s CNC-strojno obdelanimi dimenzijami ključev, zatesnjeni v nadzorovanem procesu, nato pa pred odpremo testirani pod pritiskom.
1,5–18 tPokritost tonaže viličarja
7–14 MPaRazpon delovnega tlaka
Dvig / nagibStandardne vrste funkcij
CNCKontrola ključnih dimenzij
OEM/ODMPrilagajanje na podlagi risbe
01

Dobava hidravličnega cilindra viličarja za nagibne, dvižne in stranske mehanizme

Različne funkcije viličarja postavljajo različne zahteve na valj. Nagibni cilinder, dvižni cilinder in bočni pomik niso zamenljivi — vsak potrebuje svojo izvrtino, gib, razmerje drogov in pritrdilno geometrijo, ki ustrezajo teleskopu in vozičku, ki ga upravlja.

  • Nagibni cilindri za roglje vilic in krmiljenje kota droga
  • Dvižni cilindri za dvigovanje in spuščanje teleskopa
  • Cilindri mehanizma za stranski pomik
  • Hidravlični paketi električnih viličarjev
  • Cilindri za viličarje z notranjim zgorevanjem
  • Viličarji in oprema za skladiščenje
  • Vrtina in hod po meri na risbi
  • Zamenjava za obstoječe številke delov

Kaj določa pravi cilinder

  • TonažaViličarji od 1,5 t do 18 t potrebujejo bistveno drugačne velikosti izvrtin in debeline sten.
  • funkcijaDolžnosti nagibanja, dviga in stranskega premika ustvarjajo različne smeri obremenitve in delovne cikle.
  • MontažaSprednji in zadnji priključki zatičev, prirobnic ali zatičev se morajo ujemati z drogom in okvirjem.
  • okoljePrah, vlaga in pogosto delovanje zahtevajo ustrezen zaključek palice in stopnjo tesnjenja.

Ključne komponente so izdelane iz visoko trdnega legiranega jekla, s površino palice, galvanizirano ali obdelano s trdim kromom za odpornost proti koroziji in obrabi. Rezultat je gladko premikanje, hiter odziv in stabilno tesnjenje pri pogostem vsakodnevnem delovanju, ne samo v prvem tednu po namestitvi.

02

Kako obnoviti hidravlični cilinder viličarja

Obnova hidravličnega cilindra viličarja ni samo stvar odvijanja končnega pokrova in zamenjave gumijastega obroča. Postopek ima pet stopenj in vsaka je pomembna — preskočite korak in enota bo spet puščala v nekaj dneh po ponovnem zagonu.

  1. Zmanjšajte tlak in odstranite jeklenko Sprostite sistemski tlak, odklopite hidravlične cevi in ​​odstranite cilinder iz tovornjaka. S ključem odvijte vijake končnega pokrova in počasi izvlecite sklop batnice, pri tem pa pazite, da ne opraskate izvrtine cilindra. Če je v notranjosti veliko olja, ga iztočite in očistite, preden nadaljujete.
  2. Preglejte vsako odstranjeno komponento Preverite bate, drogove in tesnilne obroče enega za drugim glede deformacij, obrabe, izgube robov ali rje. Ena sama sledi obrabe je lahko vir puščanja, zato ne preskočite natančnega pregleda.
  3. Zamenjajte vsa stara ali poškodovana tesnila Pred montažo potrdite specifikacijo. Nekateri valji uporabljajo kombinirana tesnila in njihova namestitev v napačni orientaciji bo povzročila takojšnjo okvaro, ne glede na to, kako dobro je opravljena preostala obnova.
  4. Ponovno sestavite v prvotnem vrstnem redu Previdno namestite batnico in držite središčno os ves čas poravnano. Če palica ni pravilno centrirana, bo tudi pravilno predelan valj puščal v nekaj dneh delovanja.
  5. Tlačni preizkus pred ponovno montažo Namestite sestavljeno jeklenko na opremo za tlačni preizkus in preverite notranje puščanje ali zagozditev. Šele ko je test opravljen, ga je treba namestiti nazaj na viličar.

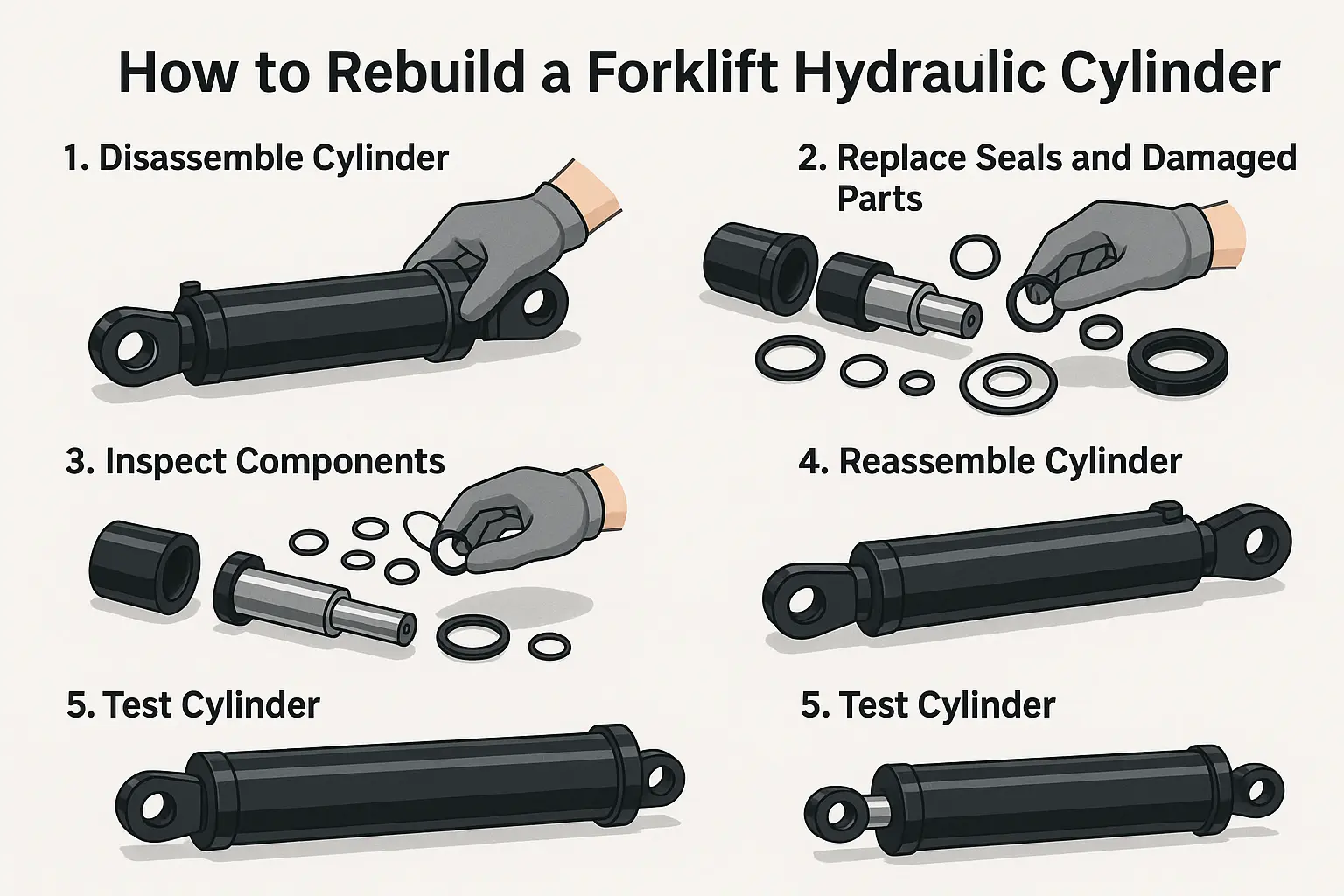

Forklift hydraulic cylinder rebuild process
Inšpekcija, zamenjava tesnila in pravilna ponovna montaža so glavni razlogi za uspeh obnove – tlačni preizkus to potrdi.

Ko se obnova ne splača

Če je batnica upognjena ali je izvrtina cilindra močno razrezana, obnova ne bo vzdržala. Zamenjava je bolj ekonomična pot. Raydafon dobavlja hidravlične cilindre in dele celotnega obsega viličarjev ter komplete za popravilo na zahtevo — primerno za serviserje viličarjev in inženirje opreme, ki morajo tovornjak vrniti v uporabo še isti dan.

03

Kako odstraniti hidravlični cilinder iz viličarja

Zaporedje odstranjevanja in podrobnosti ravnanja določajo, ali delo traja dvajset minut ali poškoduje okoliške komponente. Spodnje štiri stopnje so standardni postopek, ki mu sledijo naši servisni partnerji.

Sprostite pritisk Izklopite viličar in pustite, da se tlak v hidravličnem sistemu naravno sprosti. Preden se dotaknete katerega koli priključka, počakajte nekaj minut, da se prepričate, da je ves tlak izpraznjen.
Odklopite oljne cevi Spoj ovijte s krpo, da ujamete ostanke olja, odstranite visokotlačno cev iz jeklenke in jo označite, da jo lahko ponovno priključite v pravilen položaj.
Odstranite pritrdilne zatiče ali vijake Cilinder je običajno povezan z drogom ali okvirjem s sprednjimi in zadnjimi zatiči. Poiščite položaje zatičev, najprej odstranite morebitne zadrževalne obroče, nato izbijte zatiče ali odstranite vijake.
Dvignite valj ven Telo cilindra je težko. Uporabljajte dve osebi ali zanko, izogibajte se udarcem ob okoliške strukture in naj bo ustje jeklenke obrnjeno navzgor, da se ostanki olja ne razlijejo.

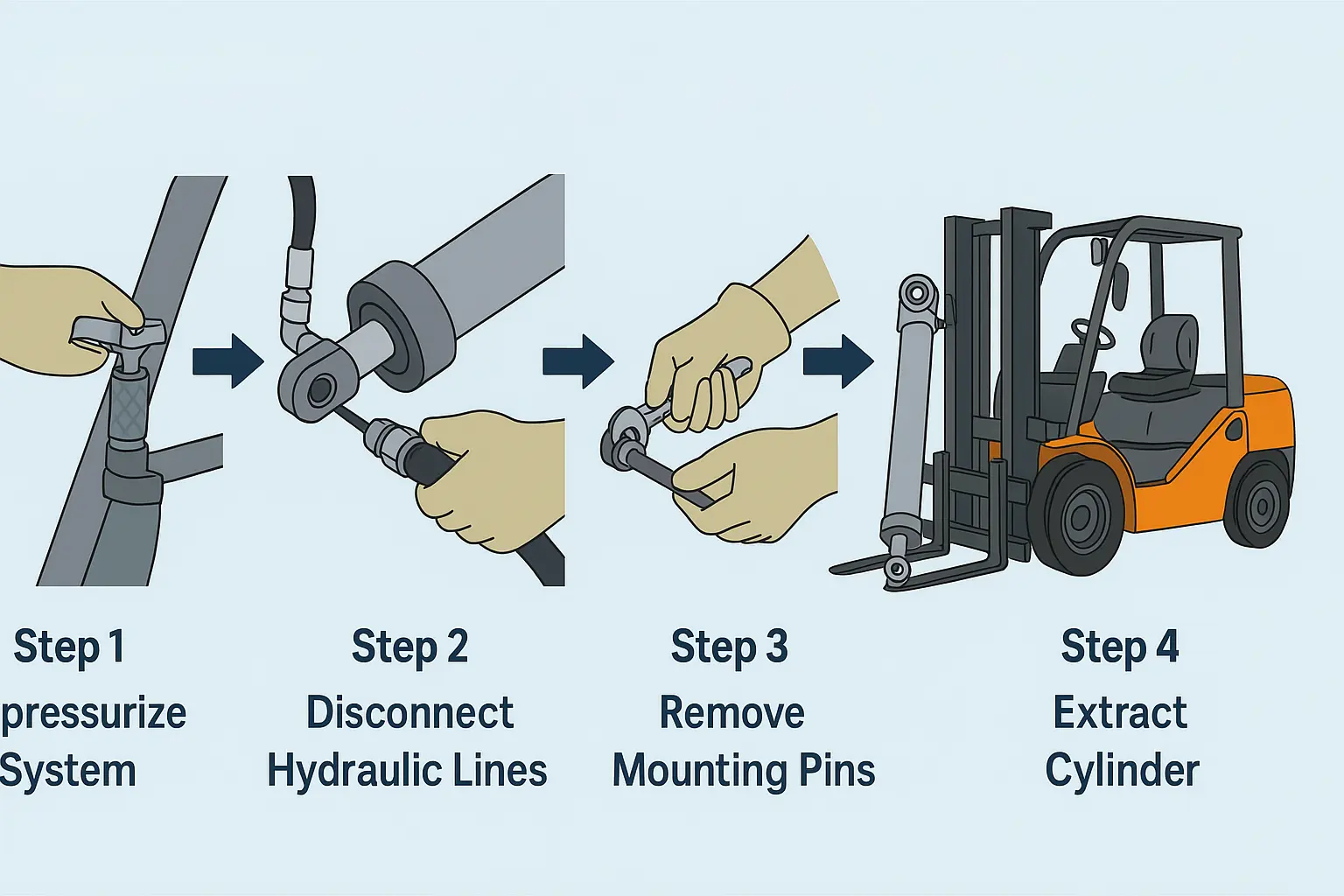

Removing a hydraulic cylinder from a forklift
Ko ga odstranite, takoj zaprite odprtino za olje, da preprečite prah in rjo med shranjevanjem ali transportom.

Ko jeklenko snamete s tovornjaka, takoj zaprite odprtino za olje. Raydafon dobavlja izdelke za hidravlične cilindre in komplete tesnil, ki se ujemajo s široko paleto modelov viličarjev, tako da lahko uporabniki hitro obnovijo delovanje opreme, namesto da čakajo na dele po meri.

04

Koga dobavljamo

Kanal 01

Proizvajalci viličarjev

Razvoj OEM in ODM glede na strojne risbe in tehnične zahteve, vključno s posebnimi viličarji in vrhunskimi konfiguracijami.

Kanal 02

Integratorji hidravličnih sistemov

Dobava cilindra, prilagojena zasnovi hidravličnega sklopa, s potrditvijo risbe, pregledom vzorca in razporedom dostave.

Kanal 03

Servisne in vzdrževalne enote

Nadomestni cilindri in kompleti za popravilo za vzdrževanje terminalske opreme s hitrim odzivom za zahteve v kratkem času.

05

O Raydafonu

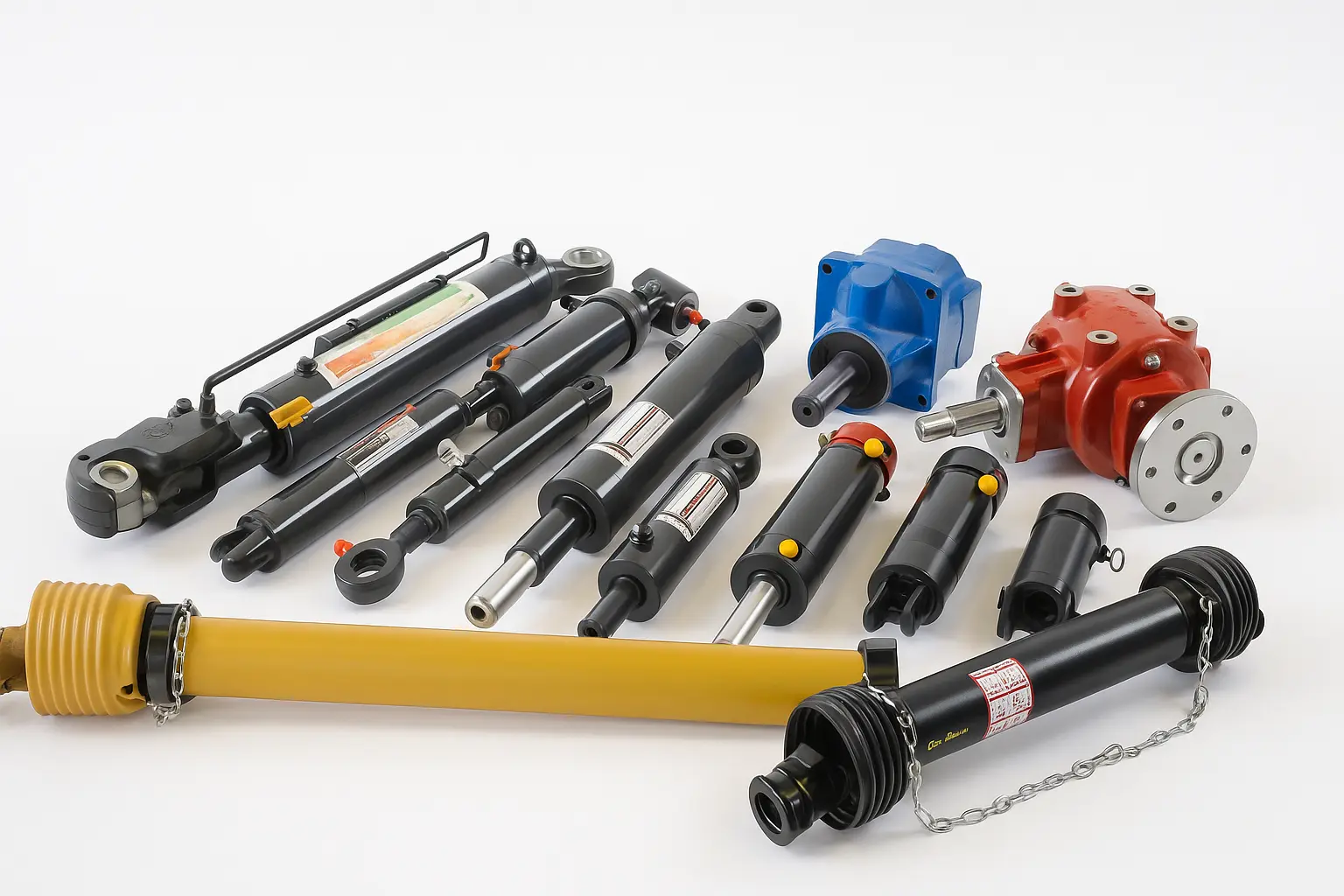

Raydafon hydraulic cylinder factory
Raydafon proizvaja hidravlične cilindre za viličarje, avtodvigala, smetarska vozila, zračna delovna vozila in druga specialna vozila.

Raydafon je proizvajalec, ki se osredotoča na rešitve hidravličnih in prenosnih sistemov. Ne zanašamo se na promocijski jezik – vztrajno gradimo izdelke in pustimo, da zanesljiva kakovost vodi posel. V preteklih letih smo se osredotočili na razvoj in proizvodnjo hidravličnih cilindrov s široko paleto modelov in prilagodljivo prilagoditvijo za uporabo v gradbenih strojih in posebnih vozilih.

Poleg hidravličnih cilindrov za viličarje naša ponudba izdelkov zajema hidravlične cilindre za mobilne žerjave, hidravlične cilindre za smetarske tovornjake in hidravlične cilindre za zračna delovna vozila, pri čemer vsi uporabljajo materiale visoke trdnosti in natančno obdelavo za stabilno delovanje pod visokim pritiskom in visokofrekvenčnimi delovnimi pogoji.

Poleg hidravličnih cilindrov Raydafon dobavlja celotno linijo izdelkov za prenos moči, vključno zkardanske gredi, kmetijski menjalniki, precizni zobnikiinplanetni menjalniki. Proizvajalci celih strojev, serviserji in trgovci z deli lahko nabavijo več komponent od enega dobavitelja, s čimer odpravijo podvojeno usklajevalno delo.

06

Pogosta vprašanja o hidravličnem cilindru viličarja

Katere podatke moram navesti za ponudbo?

Pošljite tonažo viličarja, funkcijo cilindra (dvig, nagib ali stranski pomik), izvrtino, premer palice, hod, obliko konca priključka, montažne mere in delovni tlak. Risba, vzorčna fotografija ali obstoječa številka dela znatno pospešijo potrditev.

Ali lahko dobavite zamenjavo za obstoječi cilinder viličarja?

ja Pošljite originalno številko dela ali risbo z dimenzijami in potrdili bomo ujemanje. To je najpogostejša pot za povpraševanje po poprodajnih zamenjavah.

Ali dobavljate komplete za popravilo in celotne jeklenke?

ja Komplete za popravilo je mogoče dobaviti v skladu z zahtevami strank, kar je uporabno za serviserje viličarjev in inženirje opreme, ki morajo obnoviti tovornjak na mestu.

Pri kakšnem tlaku delujejo ti cilindri?

Hidravlični cilindri viličarjev običajno delujejo v območju 7–14 MPa, odvisno od tonaže in funkcije viličarja. Vsaka jeklenka je pred odpremo testirana pod tlakom, da se potrdi zmogljivost pri določeni nazivni vrednosti.

Kakšna površinska obdelava je uporabljena na batnici?

Ključne komponente so izdelane iz visoko trdnega legiranega jekla s površino palice, galvanizirano ali obdelano s trdim kromom za odpornost proti koroziji in obrabi, primerne za pogosto delovanje in težka delovna okolja.

Ali podpirate stile vrtin, gibov in povezav po meri?

ja Dobavljamo prilagojene rešitve z različnimi premeri cilindrov, gibi in slogi priključnih koncev, ki se ujemajo s posebnim modelom viličarja in intenzivnostjo delovanja, vključno s projekti OEM in ODM.

Zahtevajte ponudbo za hidravlični cilinder viličarja

Pošljite model viličarja, funkcijo cilindra, vrtino, gib in podrobnosti o montaži. Raydafon bo potrdil specifikacijo in vrnil ponudbo z dobavnim rokom – ne glede na to, ali ste proizvajalec viličarjev, integrator hidravličnega sistema ali vzdrževalna enota.

View as

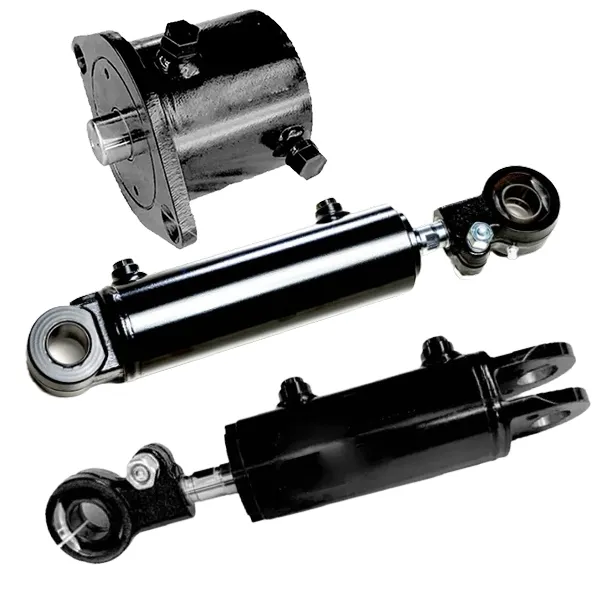

Nagibni cilinder viličarja

Nagibni cilinder viličarja

Nagibni cilinder viličarja Raydafon je po meri zasnovan hidravlični cilinder za nadzor nagiba droga vilic na 1,5-18 tonskih viličarjih. Izdelan iz jekla visoke trdnosti z ujemajočim se batom, telesom cilindra, palico in tesnilom. Delovni tlak 7-14 MPa, brez nihanja tlaka pod obremenitvijo. Standardni premeri izvrtin 60-100 mm, premeri palic 25-40 mm, hod 32-193 mm. Vijačna pritrditev in povezava z zadrževalnim obročem omogočata zamenjavo oljnega tesnila v nekaj minutah, ne da bi morali odstraniti drog. Primerno za skladiščne, tovarniške in pristaniške operacije. Vrtina, hod in razdalja vgradnje po meri so na voljo za znamke viličarjev OEM. MOQ 50 enot, dobavni rok 25-35 dni v razsutem stanju. Za ponudbo pošljite model viličarja, zahteve za vrtino/hod in količino.
Dvižni cilinder viličarja

Dvižni cilinder viličarja

Dvižni cilinder viličarja Raydafon je navpična dvižna komponenta, nameščena na drogu, ki dviguje in spušča nosilec vilic. Izdelano iz jekla visoke trdnosti z usklajenim batom in optimizirano strukturo tesnilnega obroča. Standardni modeli pokrivajo izvrtino Φ56-60 mm, drog Φ45 mm, gib 1500-1505 mm in delovni tlak 17,5-18,1 MPa. Napredni modeli vključujejo blažilno napravo, ki preprečuje močan udarec pri polnem zamahu in tako ščiti tovor in strukturo jambora. Združljiv z električnimi in dizelskimi viličarji. Pet standardnih modelov od N30M300 do A2A35M300, izvrtina in gib po meri, ki so na voljo za OEM. MOQ 50 enot, dobavni rok 25-35 dni v razsutem stanju. Za ponudbo pošljite model viličarja, zahtevani hod in količino.
Kot zanesljiv Hidravlični cilinder viličarja proizvajalec in dobavitelj na Kitajskem so naši izdelki prejeli certifikat CE. Če želite kupiti kakovostne izdelke, nas kontaktirajte.
