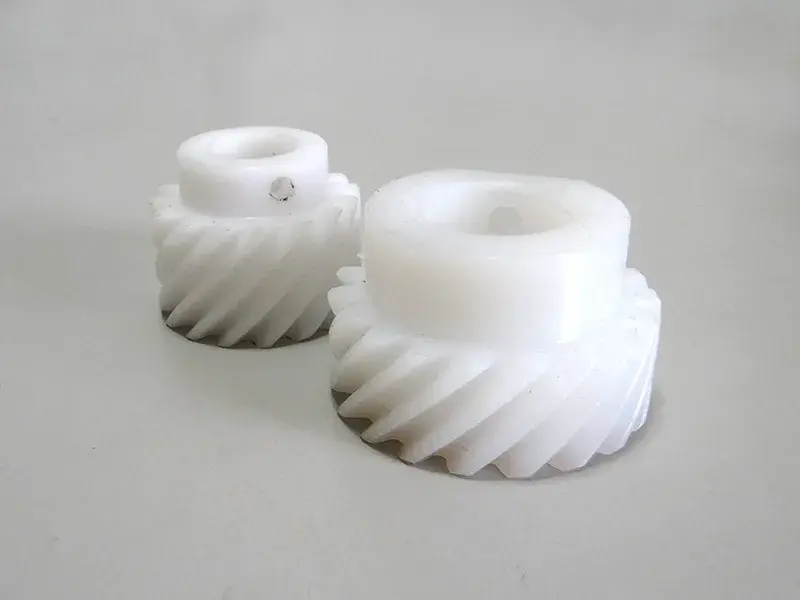

Plastični spiralni zobnik

Raydafon oblikuje plastične spiralne zobnike po meri iz POM in najlona v lastni tovarni v Ningboju na Kitajskem. Standardno orodje zajema modul M0.1–M2.0, izvrtine od Ø1,40 mm do Ø3,05 mm, zunanje premere Ø10–Ø50 mm (do Ø120 mm pri orodju po meri) in širine ploskev 2,0–10,0 mm, z delovnim temperaturnim območjem od −30 °C do +100 °C. Ker je oblika zob proizvedena v kalupu za brizganje in ne rezana, ostaneta kot vijačnice in profil dosledna v celotni seriji, zobniki pa delujejo samomazalno in tiho – izmerjeni hrup je približno 20 % nižji kot pri enakovrednih pogonih s čelnimi zobniki v isti aplikaciji. Razredi s steklenim polnilom so na voljo, kjer je potreben večji navor ali togost, strojno obdelani plastični ali kovinski zobniki pa so na voljo, kjer ulita plastika ne more izpolniti obveznosti. V 24 urah pošljite svojo risbo ali podrobnosti o vzorcu za preverjanje orodja in ponudbo.

Plastični spiralni zobnik - POM in najlon, M0.1 do M2.0

Brizgani vijačni zobniki za majhne pogone, ki potrebujejo tiho delovanje, brez mazanja in majhno težo. Standardna orodja zajemajo module M0.1–M2.0, izvrtine od Ø1,40 do Ø3,05 mm, zunanje premere Ø10–Ø50 mm in širine ploskev 2,0–10,0 mm, z oblikovano geometrijo zob namesto rezanih zob — tako da je konsistentnost zob do zoba v celotni seriji.

  • M0,1–M2,0Standardni obseg modulov
  • Ø1,40–3,05Standardni obseg izvrtin
  • Ø10–50Razpon zunanjega premera (mm)
  • od −30 do +100Delovna temperatura (°C)

Proizvajalec plastičnih spiralnih zobnikov na Kitajskem — POM in najlonski spiralni zobniki po meri

Raydafon oblikuje plastične vijačne zobnike v lastni tovarni v Ningboju na Kitajskem za proizvajalce originalne opreme, ki potrebujejo tihe, samomazalne zobnike namesto zobnikov iz rezanega jekla. Zobje zobnikov so oblikovani v kalupu za brizganje, tako da so kot vijačnice, profil in položaj izvrtine fiksirani z orodjem in ne s poznejšim korakom strojne obdelave — zato ostane oblika zoba od serije do serije dosledna in zakaj cena na enoto pade, ko orodje deluje. Tipični kupci so izdelovalci malih strojev, medicinske in laboratorijske opreme, proizvajalci naprav in črpalk ter vsi, ki zamenjajo mazan kovinski zobniški par s plastičnim, ki ne zahteva vzdrževanja.

Standardno orodje je najhitrejša in najcenejša pot: pošljite modul, število zob, kot vijačnice, izvrtino in širino ploskve, in če kalup obstaja, ponudimo orodje iz zaloge. Kjer je geometrija nova, izdelamo orodje in kalup po vaši risbi. Sorodni izdelki iz iste delavnice vključujejovijačni zobnikrazpon v kovini za večji navor, polnplastično orodjelinija v obliki ostroge, črva in notranje oblike terčelni zobnikiče vaš pogon ne potrebuje vijačnega prekrivanja.

Specifikacije

  • Vrsta izdelkaSpiralni zobnik (brizgano)
  • Standardni modulM0,1 – M2,0
  • MaterialPoliacetal (POM)/najlon, razredi s steklenim polnilom na zahtevo
  • Standardna izvrtinaØ1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm
  • Zunanji premerØ10,0 – Ø50,0 mm, do Ø120 mm na orodju po meri
  • Širina obraza (L)2,0 – 10,0 mm
  • Delovna temperatura−30 °C do +100 °C
  • MazanjeSamomazalna, pri običajnem delovanju ni potrebna mast
  • PrilagajanjeModul do M3.0, število zob, kot vijačnice, izvrtina, pesto, utor za ključ, barva

Standardna specifikacija. Izvrtina, zunanji premer in širina obraza so prilagodljivi znotraj prikazanih razponov – povejte nam vrednosti, ki jih potrebujete.

Vrsta Modul Material Dolgčas Zunanji premer Širina obraza (L)
Vijačni zobnik M0,1 – M2,0 Poliacetal (POM)/najlon Ø1,40 / Ø1,90 / Ø2,05 / Ø2,40 / Ø2,55 / Ø2,90 / Ø3,05 mm (fleksibilen) Ø10,0 – Ø50,0 mm (fleksibilen) 2,0 – 10,0 mm (fleksibilen)

Toleranca in zmogljivost:oblikovani plastični zobniki imajo širši tolerančni pas kot rezani kovinski zobniki, točne številke pa so odvisne od modula, debeline stene in razreda materiala. Prosimo, da v fazi ponudbe navedete toleranco zračnosti in sredinske razdalje, ki jo potrebuje vaša montaža - potrdili bomo, koliko zdrži orodje, ali priporočili rezalni zobnik, če plastika tega ne more zadostiti.

POM ali najlon: izbira pravega materiala

Poliacetal (POM)

Privzeta izbira za majhne natančne zobnike. Nizko trenje, visoka togost in zelo stabilne dimenzije pod vlago, zaradi česar sta sredinska razdalja in zračnost predvidljiva. Najboljše za neprekinjeno delujoče pogone in za sklope, kjer mora orodje vzdrževati toleranco več mesecev.

Najlon (PA)

Trdnejši in bolj toleranten na udarce kot POM, z boljšim dušenjem udarcev in tresljajev, vendar absorbira vlago in nekoliko spremeni dimenzijo z vlago. Primeren za prekinitvene pogone, pogone z udarno obremenitvijo ali pogone z visokimi vibracijami, namesto za pozicioniranje s tesno toleranco.

Ocene, polnjene s steklom

Dodajanje steklenih vlaken poveča trdnost in togost za večji navor ter izboljša odpornost proti lezenju pri povišani temperaturi, vendar poveča obrabo kalupa in nekoliko zmanjša naravno blaženje. Svetovali vam bomo o stopnji in pričakovani življenjski dobi za vašo dolžnost.

Če vaša zahteva po navoru presega tisto, kar lahko prenese ulita plastika, je pošten odgovor rezano orodje - glejte našečelni zobnikin razpon spiralnih zobnikov iz kovine. Raje ponudimo pravi del kot prodamo plastično orodje, ki se pokvari v servisu.

Podrobnosti o izdelku

Spodnje fotografije prikazujejo naše ulite plastične spiralne zobnike: obliko zoba, pesto in zaključek izvrtine ter sestavljen zobniški komplet.

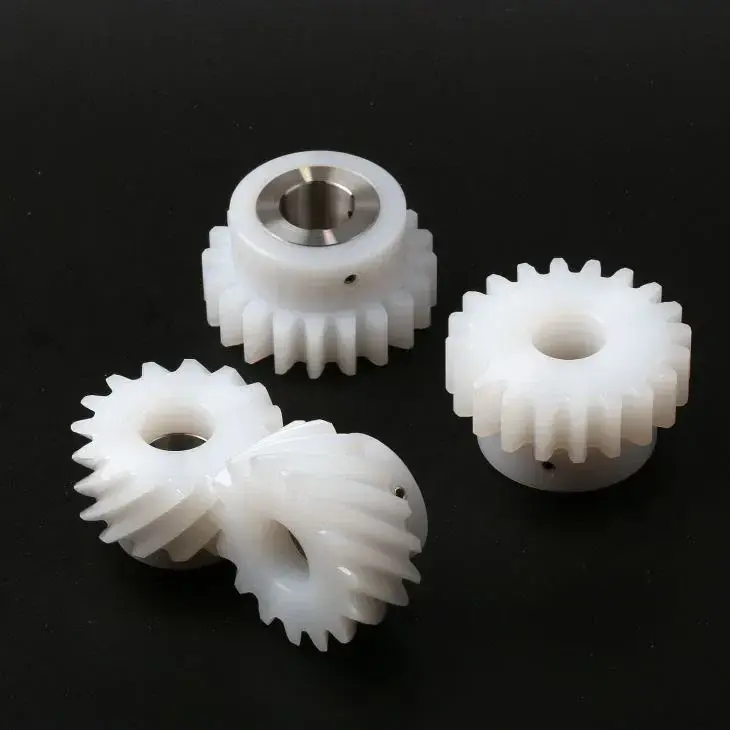

Injection moulded plastic helical gear showing helix angle, tooth form and bore
Ulit plastični vijačni zobnik — kot vijačnice, oblika zoba in končna izvrtina.

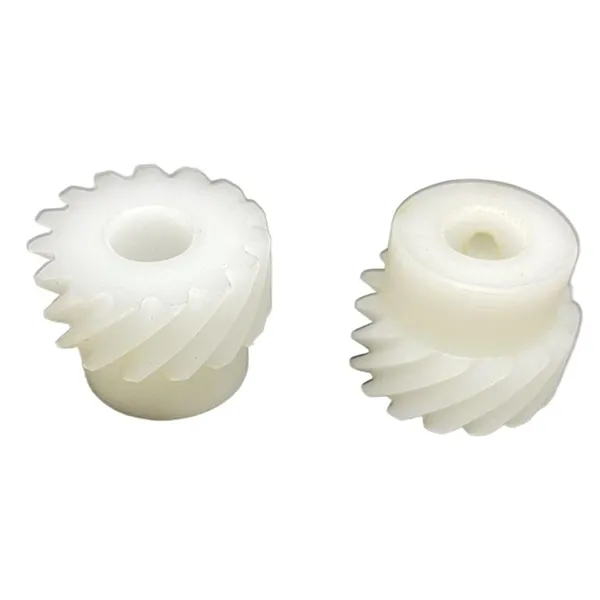

Plastic helical gear product photo showing POM gear with hub and standard bore sizes
Standardni vijačni zobnik POM s pestom in natančno izvrtino.

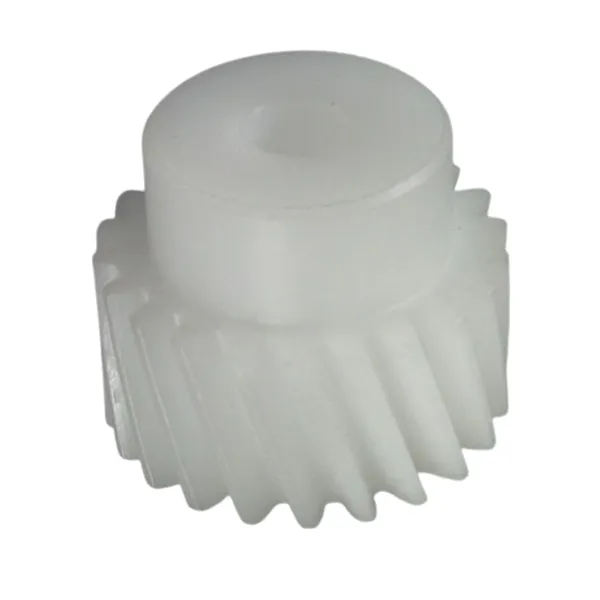

Plastic helical gear set assembled in a small drive application
Plastični vijačni zobnik, sestavljen v majhnem pogonu.

Ključne prednosti

  1. 01

    Samomazalna

    POM in najlon tečeta drug proti drugemu ali proti jeklu brez oljnega ali mastnega filma, tako da je mogoče izdelati menjalnik, ki je prej potreboval komoro za mazivo, tesnila in servisni interval, brez vzdrževanja.

  2. 02

    Tihi prenos

    Prekrivanje vijačnice vijačnega zoba se ujame postopoma in ne z enim samim udarcem, sam polimer pa duši vibracije – izmerjeni hrup naših zobnikov je približno 20 % nižji od enakovrednih pogonov s čelnimi zobniki pri enaki aplikaciji.

  3. 03

    Nižja izmenična teža

    Oblikovana plastika je veliko lažja od jekla ali medenine, kar zmanjšuje vztrajnost gnanih delov. To je pomembno pri ročnih orodjih, prenosnih instrumentih, majhnih mehanizmih za pozicioniranje in drugih izdelkih, občutljivih na težo.

  4. 04

    Odpornost proti koroziji in kemikalijam

    Tehnična plastika ne rjavi in ​​je odporna na večino kislin, alkalij, detergentov in čistilnih sredstev, ki pridejo v stik s hrano, zato lahko orodje deluje v vlažnih, spranih ali rahlo korozivnih okoljih, kjer bi bilo treba kovinsko orodje prevleči.

  5. 05

    Konsistentna oblikovana geometrija

    Oblika zob prihaja iz votline kalupa, tako da je vsak del v seriji v bistvu identičen - brez zanašanja obrabe rezalnika, brez variacije profila med vožnjo in veliko manj truda pri pregledovanju.

  6. 06

    Tovarniška cena

    Orodje, oblikovanje in pregledovanje potekajo pod eno streho, brez vmesne trgovalne marže. Cena na enoto je odvisna od stopnje orodja, ne od srednjega sloja.

Kako spiralni zobnik prenaša navor

Zobje čelnega zobnika se naenkrat srečajo s soparnimi zobmi. Zobje vijačnega gonila so nastavljeni pod kotom glede na os, tako da se stik začne na enem koncu zoba in preide na drugega, tako kot se zapira zadrga. Obremenitev torej nastane postopoma, namesto da bi prišla kot udarec, kar je glavni razlog, da vijačni par teče bolj gladko in tišje kot čelni par pri enaki hitrosti in obremenitvi.

Drugi učinek je porazdelitev obremenitve. Ker je več zob v vsakem trenutku v stiku vzdolž te diagonalne črte, se sila, potrebna za prenos danega navora, porazdeli po večjem območju boka zoba, zato je lokalni kontaktni pritisk nižji in obraba površine počasnejša. En sam plastični zob, ki nosi celotno obremenitev, bi se deformiral; skupek zob si ga ne deli — ravno zato je vijačna geometrija primerna za relativno mehke materiale, kot sta POM in najlon.

Vijačni zobje povzročajo tudi aksialno potisno obremenitev vzdolž gredi, zato jo morajo ležaji ali potisne podložke na gredi prevzeti. To je ena konstrukcijska točka, ki jo je vredno preveriti, preden določite spiralni zobnik namesto čelnega zobnika: prekrivanje zob zagotavlja tihost in porazdelitev obremenitve, vendar prenaša dodatno aksialno silo na preostali del sklopa.

Aplikacije

  • Majhna motorna gonilaTihe redukcijske stopnje
  • Medicinske in laboratorijske napraveČisti pogoni brez mazanja
  • Oprema za hrano in pijačoKemično odporni deli, ki jih je mogoče sprati
  • Pisarniški in gospodinjski aparatiNizkošumno aktiviranje in časovniki
  • Avtomobilski dodatkiOgledala, sedeži, ključavnice, majhni aktuatorji
  • Instrumentacija in robotikaLahki pozicionirni pogoni z nizko vztrajnostjo
  • Prodajni in točilni avtomatiSamomazalni mehanizmi z dolgo življenjsko dobo
  • Črpalke in ventiliNotranje gonilo, ki ne rjavi

Če vaše prijave ni na seznamu, pošljite risbo ali vzorčni del. V večini primerov lahko na podlagi modula, izvrtine in kota vijačnice potrdimo, ali standardno orodje ustreza ali je potreben nov kalup.

Pogosta vprašanja kupcev

  • Ali so ti zobniki oblikovani ali obdelani iz plastične palice?Izdelani so z brizganjem v jeklenem orodju, kar ohranja enako geometrijo zob v celotni seriji in znižuje stroške na enoto. Strojno obdelani plastični zobniki so na voljo za prototipe in zelo majhne količine.
  • Kolikšen je največji navor, ki ga lahko prenese plastični vijačni zobnik?Odvisno je od modula, širine ploskve, števila zob in razreda materiala, zato ne objavljamo ene same številke. Pošljite navor, hitrost in delovni cikel in priporočili vam bomo modul in material ali pa vam povedali, ali je za delo potrebna kovinska prestava.
  • Ali moram menjalnik podmazati?Ne v običajni službi. POM in najlon sta samomazljiva. Pri neprekinjenem delovanju pri visokih hitrostih ali visokih obremenitvah lahko majhna količina združljive masti podaljša življenjsko dobo in to bomo povedali v fazi ponudbe, če vaša dolžnost to potrebuje.
  • Kakšne tolerance lahko držite glede oblike izvrtine in zoba?Oblikovani deli imajo širši pas kot rezani zobniki. Povejte nam sredinsko razdaljo in toleranco zračnosti, ki jo potrebuje vaša montaža, in potrdili bomo, ali orodje to ustreza, ali ponudili strojno obdelan del, če ne.
  • Kakšni so stroški orodja in dobavni rok za orodje po meri?Stroški orodja so odvisni od modula, števila votlin in velikosti zobnika; večji moduli in orodja z več votlinami stanejo več. Ko je risba odobrena, potrdimo čas dobave orodja in razpored vzorcev s ponudbo, običajno v 24 urah po prejemu risbe.
  • Ali lahko primerjate vzorčni del, ki ga že uporabljamo?ja Pošljite vzorec ali risbo z dimenzijami - modul, število zob, kot vijačnice, izvrtina, širina obraza in material. Potrdili bomo, ali se ujema z obstoječim orodjem ali potrebuje nov kalup, in v obeh primerih ponudili ponudbo.

Sorodni izdelki in dodatno branje

Zahtevajte ponudbo za plastični vijačni zobnik

Pošljite svojo risbo ali podrobnosti o vzorcu — modul, število zob, kot vijačnice, izvrtina, širina ploskve, material in količina. Potrdimo, ali standardno orodje ustreza ali je potreben nov kalup, in odgovorimo s ceno in dobavnim rokom v 24 urah.

Pošljite povpraševanje zdaj

* Navedene številke (zmanjšanje hrupa, temperaturno območje, razponi modulov in izvrtin) se nanašajo na standardno orodje in normalne pogoje delovanja. Pred naročilom potrdite končno risbo in razred materiala.

Pošlji povpraševanje
Kontaktne informacije
Za vprašanja o hidravličnih cilindrih, menjalnikih, kardanskih gredi ali ceniku nam pustite vaš e-poštni naslov in kontaktirali vas bomo v 24 urah.
