Kakšna je razlika med natančnimi vijačnimi zobniki in čelnimi zobniki?

V svetu mehanskega prenosa moči so zobniki temeljni sestavni deli. Dve najpogostejši vrsti sta čelni zobnik in vijačni zobnik. Toda kaj točno jih ločuje in zakaj bi inženir izbral enega pred drugim? Glavna razlika je v geometriji njihovih zob. Čelni zobniki imajo zobe, ki so ravni in vzporedni z osjo vrtenja, medtem ko imajo vijačni zobniki zobe, ki so zarezani pod kotom na os in tvorijo vijačnico. To temeljno razlikovanje vodi do pomembnih razlik v zmogljivosti, vključno s kontaktnim razmerjem, ravnmi hrupa, nosilnostjo in učinkovitostjo. priRaydafon Technology Group Co., Limited, naša tovarna že več kot dve desetletji izdeluje visoko precizne zobnike in imamo bogate izkušnje pri optimizaciji tako čelnih kot vijačnih zasnov za široko paleto aplikacij – od avtomobilskih menjalnikov do težkih industrijskih strojev. Ta članek ponuja podrobno tehnično primerjavo med natančnimi vijačnimi zobniki in čelnimi zobniki, kar vam pomaga pri premišljeni izbiri za vašo posebno uporabo.

Razumevanje razlike med natančnimi vijačnimi zobniki in čelnimi zobniki ni le stvar akademskega interesa; ima praktične posledice za stroške, zmogljivost in zanesljivost. Čelni zobniki so preprostejši za izdelavo in so stroškovno učinkovitejši za številne aplikacije, vendar povzročajo več hrupa in tresljajev zaradi nenadnega vklopa celotne širine zoba. Čeprav so spiralni zobniki dražji za proizvodnjo, ponujajo bolj gladko in tišje delovanje in lahko prenašajo večje obremenitve zaradi povečanega kontaktnega razmerja in prekrivajočega se delovanja zob. Izbira med njimi se pogosto zmanjša na kompromis med ceno in zmogljivostjo, pri čemer imajo vijačni zobniki prednost pri aplikacijah z visoko hitrostjo, visoko obremenitvijo ali hrupom. V tem izčrpnem vodniku bomo preučili geometrijo, kinematiko in proizvodne vidike obeh vrst zobnikov ter zagotovili podrobne tehnične specifikacije, podatke o zmogljivosti in merila za izbiro, ki vam bodo pomagali določiti, katera prestava je najbolj primerna za vaše potrebe.

Kazalo

• 1. Kakšna je geometrija natančnih vijačnih zobnikov in čelnih zobnikov?
• 2. Zakaj spiralni zobniki ponujajo bolj gladko in tišje delovanje?
• 3. Katere so ključne tehnične specifikacije našega natančnega orodja?
• 4. Kakšna je primerjava nosilnosti in učinkovitosti med čelnimi in čelnimi zobniki?
• Pogosto zastavljena vprašanja (FAQ)
• Zaključek in posvetovanje o izbiri orodja

Kakšna je geometrija natančnih vijačnih zobnikov in čelnih zobnikov?

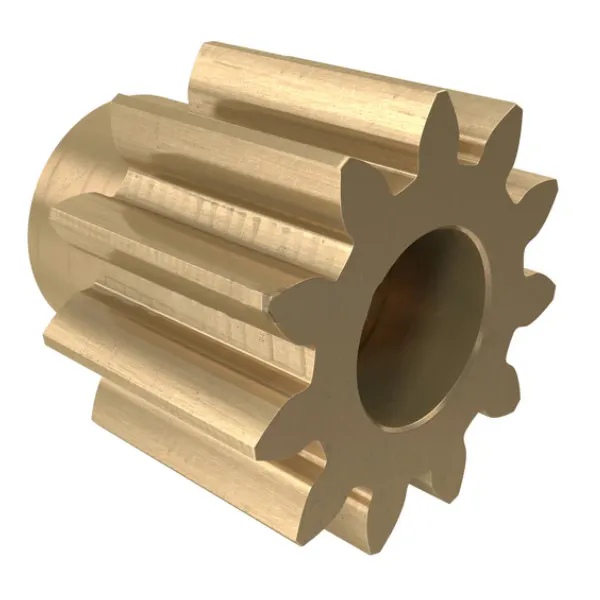

Razlikovanje med vijačnimi zobniki in čelnimi zobniki se začne z njihovo geometrijo zob. Čelni zobnik ima zobe, ki so ravni in vzporedni z vrtilno osjo zobnika. Zobje so enakomerno razporejeni po obodu in stična črta med dvema čeličnima zobnikoma, ki se zapreta, je ravna črta, ki se razteza po celotni širini ploskve zobnika. Ta preprosta geometrija omogoča razmeroma enostavno izdelavo čelnih zobnikov s standardnimi postopki rezkanja ali rezkanja. V nasprotju s tem ima vijačni zobnik zobe, ki so odrezani pod kotom na os in tvorijo vijačnico. Kot vijačnice je znan kot kot vijačnice (običajno med 8 in 30 stopinj). Tudi zobje vijačnega zobnika so enakomerno razporejeni, vendar je stična črta med začepljenimi vijačnimi zobniki diagonalna črta, ki se premika vzdolž ploskve zoba, ko se zobniki vrtijo. Ta geometrija uvaja komponento aksialne sile (potisk), ki jo mora prilagoditi ležajni sistem, hkrati pa zagotavlja pomembne prednosti pri delovanju.

Ključne geometrijske razlike in njihove posledice:

• Orientacija zob:Zobje čelnega zobnika so vzporedni z osjo, medtem ko so zobje čelnega zobnika nagnjeni pod kotom vijačnice. Ta naklon ustvari daljšo kontaktno pot med zaskočnimi zobmi, kar poveča kontaktno razmerje.
• Kontaktno razmerje:Kontaktno razmerje je povprečno število zob v stiku v danem trenutku. Čelni zobniki imajo običajno kontaktno razmerje med 1,2 in 1,6, kar pomeni, da sta v povprečju manj kot dva zoba v stiku. Spilna zobnika lahko dosežejo kontaktna razmerja od 2,0 do 2,5 ali več, ker se kotni zobje prekrivajo in zagotavljajo neprekinjen stik. To višje kontaktno razmerje je ključna prednost vijačnih zobnikov.
• Aksialni potisk:Spiralni kot ustvarja potisno silo vzdolž osi zobnika. To silo je treba preprečiti z ležaji, kar poveča zapletenost in stroške zasnove menjalnika. Čelni zobniki ne proizvajajo aksialnega potiska, kar poenostavlja namestitev ležajev.
• Zahtevnost izdelave:Čelne zobnike je mogoče rezati s preprostimi oblikovalnimi orodji ali kuhališči, ki prečkajo zobnik aksialno. Čelni zobniki zahtevajo bolj zapletene postopke rezkanja in pogosto zahtevajo dodatne operacije, kot je brušenje zobnikov, da se doseže visoka natančnost. Zaradi tega je proizvodnja spiralnih zobnikov dražja.

Pri Raydafon Technology Group Co., Limited, našiPrecizna opremaproizvodni proces uporablja najsodobnejše stroje za brušenje zobnikov, ki lahko dosežejo kakovostne razrede AGMA od Q10 do Q12 za čelne in vijačne zobnike. Uporabljamo CNC stroje za rezkanje in oblikovanje z vgrajenimi CNC krmilniki, ki nam omogočajo natančno nastavitev kota vijačnice in profila zoba za vijačne zobnike. Meroslovni laboratorij naše tovarne je opremljen s centrom za merjenje zobnikov, ki preverja geometrijo zob, vodilo in kot vijačnice ter tako zagotavlja, da vsak zobnik izpolnjuje zahtevane specifikacije. Pri izbiri med čelnim in vijačnim zobnikom ne gre le za geometrijo; gre za ujemanje vrste zobnika s posebnimi zahtevami glede zmogljivosti aplikacije.

Za aplikacije, kjer so preprostost, nizki stroški in enostavno vzdrževanje najpomembnejši, so čelni zobniki pogosto najprimernejša izbira. Običajno jih najdemo v aplikacijah z nizko hitrostjo in nizko obremenitvijo, kot so transportni pogoni, preproste črpalke in kmetijski stroji. Vendar pa so za visoke hitrosti, visoke obremenitve in natančne aplikacije, kot so avtomobilski menjalniki, industrijski menjalniki in robotika, vijačni zobniki skoraj vedno boljša izbira, kljub višjim stroškom in kompleksnosti. Naša tovarna tesno sodeluje s strankami pri določanju optimalne geometrije zobnikov za njihove posebne zahteve, pri čemer upošteva dejavnike, kot so navor, hitrost, prostorske omejitve in meje hrupa.

Zakaj spiralni zobniki ponujajo bolj gladko in tišje delovanje?

Ena najpomembnejših prednosti vijačnih zobnikov pred čelnimi zobniki je njihovo bolj gladko in tišje delovanje. Ta prednost je predvsem posledica višjega kontaktnega razmerja in postopnega vpletanja zob. Pri čelnem zobniku se celotna širina zoba nenadoma zatakne, kar povzroči močno udarno obremenitev in značilno "cviljenje" ali piskanje, ko pride vsak zobni par v stik. Ta vpliv ustvarja hrup in vibracije, kar je lahko pomembna težava v okoljih, občutljivih na hrup, kot so osebni avtomobili, pisarniška oprema in stanovanjski sistemi HVAC. Pri vijačnem zobniku zobje postopoma vstopajo – začnejo se na enem koncu zoba in se premikajo po ploskvi, ko se zobnik vrti. Ta postopni vklop zmanjša udarno obremenitev in porazdeli obremenitev na večjo površino, kar povzroči veliko tišje in bolj gladko delovanje.

Mehanizmi za bolj gladko in tišje delovanje v vijačnih zobnikih:

• Višje kontaktno razmerje:Kot smo že omenili, imajo vijačni zobniki kontaktno razmerje, ki lahko preseže 2,0, kar pomeni, da sta v povprečju več kot dva zoba kadar koli v stiku. To poveča delež časa, v katerem se obremenitev porazdeli med pare zob, zmanjša največjo obremenitev na katerem koli posameznem zobu in umiri prenos navora.
• Postopno vstavljanje zob:Spiralna oblika zagotavlja, da se stik med zobmi, ki se zaskočijo, začne v eni sami točki in se nato neprekinjeno premika po ploskvi zoba. Ta postopni vklop odpravi nenaden udarec, ki se pojavi pri čelnih zobnikih, in zmanjša amplitudo konic sile.
• Razmerje prekrivanja:Razmerje prekrivanja vijačnih zobnikov, ki je določeno s širino čela in kotom vijačnice, prispeva k gladkemu delovanju. Večje razmerje prekrivanja pomeni, da se zobje prekrivajo za večji del rotacije, kar dodatno zmanjša variacijo v togosti mreže in zmanjša vibracije.
• Zmanjšana obraba in luknjanje:Nižje udarne obremenitve in boljša porazdelitev obremenitve v vijačnih zobnikih prav tako zmanjšajo obremenitev zobnih površin, kar vodi do manjše obrabe in lukenj v življenjski dobi zobnika. To prispeva k daljši življenjski dobi in zanesljivejšemu delovanju.

Za količinsko opredelitev zmanjšanja hrupa je naša tovarna izvedla meritve zvoka na enakih menjalnikih, opremljenih s čelnimi in vijačnimi zobniki. Pri vrtilni frekvenci 1.500 vrt./min in obremenitvi 100 Nm je čelni menjalnik oddajal raven zvočnega tlaka 82 dBA, medtem ko je spiralni menjalnik proizvedel le 74 dBA – zmanjšanje za 8 dBA, kar je zaznano kot znatno zmanjšanje glasnosti. Za 40 odstotkov se je zmanjšala tudi amplituda tresljajev, izmerjena na ohišju menjalnika. Ti podatki potrjujejo, da so vijačni zobniki najboljša izbira za aplikacije, kjer sta hrup in vibracije kritična dejavnika.

Vendar je pomembno upoštevati, da je bolj gladko delovanje vijačnih zobnikov posledica aksialnih potisnih sil. Kot vijačnice ustvarja komponento sile vzdolž osi zobnika, ki jo morajo podpirati ležaji. Pri aplikacijah z veliko močjo lahko to zahteva uporabo potisnih ležajev ali kotnih ležajev, ki povečajo skupne stroške in zapletenost menjalnika. V nekaterih primerih se za izničenje aksialnega potiska uporabljajo zobniki z dvojno vijačno obliko (ribja kost), vendar to dodatno poveča kompleksnost izdelave. Naša tovarna nudi pomoč pri načrtovanju, da našim strankam pomaga izbrati ustrezno konfiguracijo ležajev in optimizirati postavitev menjalnika, da se prilagodi aksialnemu silu vijačnih zobnikov, hkrati pa poveča prednosti bolj gladkega delovanja.

Katere so ključne tehnične specifikacije naše natančne opreme?

Raydafon proizvaja obsežno paleto izdelkov Precision Gear, vključno s čelnimi in vijačnimi zobniki, v najrazličnejših velikostih, materialih in stopnjah natančnosti. Naša tovarna je opremljena z najnovejšo tehnologijo za proizvodnjo zobnikov, vključno s CNC stroji za rezkanje, oblikovanje, brušenje in brušenje, kar nam omogoča proizvodnjo zobnikov z velikostjo modulov od 0,5 do 12 in zunanjimi premeri do 1500 mm. Spodnja tabela povzema ključne tehnične specifikacije za našo standardno serijo Precision Gear, ki se uporablja v aplikacijah, od avtomobilskih menjalnikov do težkih industrijskih menjalnikov. Naša tovarna lahko proizvaja tudi zobnike po meri, ki ustrezajo posebnim zahtevam, vključno s posebnimi materiali, toplotno obdelavo in površinskimi premazi.

Poleg standardnih parametrov naša tovarna ponuja več izbirnih funkcij za izboljšanje zmogljivosti in dolgo življenjsko dobo izdelkov Precision Gear. Ti vključujejo: visoko zmogljive premaze, kot je DLC (diamantu podoben ogljik) za zmanjšano trenje in večjo odpornost proti obrabi; specializirane toplotne obdelave, kot je kriogena obdelava za izboljšano dimenzijsko stabilnost; in integrirano uravnoteženje za aplikacije visoke hitrosti. Nudimo tudi celotno storitev montaže menjalnika, vključno z ležaji, gredmi in ohišji, s čimer nudimo rešitev na ključ za naše stranke.

Naš proces nadzora kakovosti je celovit in ima certifikat ISO 9001:2015. Vsak natančen zobnik je pregledan z merilnim centrom za zobnike, ki preverja vse kritične parametre: profil zoba, kot vijačnice, premik, napako nagiba in odmik. Vzdržujemo sistem statističnega nadzora procesov (SPC) za spremljanje kakovosti izdelave v daljšem časovnem obdobju, s čimer zagotavljamo, da naši zobniki dosledno izpolnjujejo določene tolerance. Naša tovarna v Raydafonu zagotavlja popolno inšpekcijsko poročilo z vsako pošiljko, kar našim strankam daje zaupanje v kakovost in učinkovitost naših izdelkov Precision Gear. Z našimi obsežnimi proizvodnimi zmogljivostmi in predanostjo kakovosti lahko dobavimo natančne zobnike za najzahtevnejše aplikacije.

Kakšna je primerjava nosilnosti in učinkovitosti med spiralnimi in čelnimi zobniki?

Nosilnost in učinkovitost sta kritična dejavnika pri izbiri zobnikov in tam postanejo razlike med zobniki s čelnimi zobniki še posebej izrazite. Vijačni zobniki lahko zaradi večjega kontaktnega razmerja in progresivnega vpetja prenesejo večje obremenitve za določeno velikost in material. To je zato, ker je obremenitev v danem trenutku porazdeljena na več zob, kar zmanjša obremenitev na posameznih bokih zob. Večje kontaktno razmerje zagotavlja tudi bolj enakomeren prenos moči, kar zmanjšuje ciklične spremembe obremenitve, ki lahko povzročijo odpoved zaradi utrujenosti. Nasprotno pa so čelni zobniki zaradi nižjega kontaktnega razmerja in nenadnega vklopa bolj dovzetni za utrujenost in obrabo, zlasti pri visokih obremenitvah in hitrostih. Naša tovarna je izvedla obsežna testiranja na obeh vrstah zobnikov in rezultati kažejo, da lahko vijačno gonilo prenese do 30 odstotkov več navora kot enakovreden čelni zobnik pred pojavom luknjičaste ali upogibne utrujenosti.

Primerjava učinkovitosti med vijačnimi in čelnimi zobniki:

• Izguba mreže:Čelni zobniki imajo na splošno nekoliko manjše izgube pri zaskočenju, ker zobje drsijo drug proti drugemu samo na začetku in koncu kontakta. Vijačni zobniki imajo neprekinjeno drsno delovanje, kar lahko povzroči večje izgube zaradi trenja. Vendar pa večje kontaktno razmerje zobnikov s spiralnimi zobniki pogosto kompenzira to in celotna učinkovitost para zobnikov s spiralnimi zobniki je običajno znotraj 1-2 odstotnih točk primerljivega para čelnih zobnikov.
• Mazanje in hlajenje:Drsenje v vijačnih zobnikih ustvarja več toplote, kar zahteva boljše mazanje in hlajenje, kar je lahko zaskrbljujoče pri aplikacijah z visoko hitrostjo. Vendar pa izboljšana porazdelitev obremenitve in bolj gladko delovanje pogosto nadomestita potrebo po intenzivnejših sistemih mazanja.
• Gostota moči:Ker lahko spiralni zobniki prenesejo večje obremenitve za isto velikost, nudijo večjo gostoto moči kot čelni zobniki. To pomeni, da lahko menjalnik s vijačnimi zobniki prenaša enako moč v bolj kompaktnem paketu ali da lahko vijačni menjalnik prenese večjo moč za enako velikost.
• Izgube potiska:Aksialni potisk, ki ga ustvarjajo vijačni zobniki, ustvarja dodatno trenje v potisnih ležajih, kar zmanjšuje splošno učinkovitost menjalnika. Pri nekaterih aplikacijah z visoko močjo je lahko izguba učinkovitosti zaradi potisnih ležajev precejšnja in inženirji morajo to skrbno pretehtati v primerjavi s prednostmi vijačnega gonila.

Primer iz resničnega sveta iz naše tovarniške baze strank ponazarja prednost nosilnosti vijačnih zobnikov. Stranka v industriji težkih tovornjakov je uporabljala par čelnih zobnikov v svojem pomožnem menjalniku, vendar je imela pogoste okvare zobnikov zaradi utrujenosti. Po prehodu na vijačni natančni zobnik z enakim modulom in širino ploskve, vendar s kotom vijačnice 15 stopinj, se je življenjska doba zobnika povečala za 40 odstotkov, menjalnik pa je brez okvar prenesel največji navor. Proizvajalec tovornjakov je poročal tudi o opaznem zmanjšanju hrupa v kabini, kar je izboljšalo udobje in zadovoljstvo voznika.

Kar zadeva učinkovitost, je razlika med čelnimi in čelnimi zobniki pogosto zanemarljiva in je močno odvisna od delovnih pogojev. Pri nizkih hitrostih in visokih obremenitvah so vijačni zobniki nekoliko manj učinkoviti zaradi izgub pri drsenju. Pri visokih vrtljajih in zmernih obremenitvah je razlika zanemarljiva. Naša tovarna zagotavlja krivulje učinkovitosti za obe vrsti zobnikov na podlagi našega internega testiranja, kar našim strankam omogoča, da sprejmejo informirano odločitev glede na njihove specifične pogoje delovanja. Z razumevanjem nosilnosti in značilnosti učinkovitosti obeh vrst zobnikov lahko inženirji izberejo orodje, ki najbolje uravnoteži zmogljivost, zanesljivost in stroške za njihovo uporabo.

Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Ali se lahko v istem menjalniku uporabljajo vijačni zobniki s čelnimi zobniki?

Odgovor: Da, vendar zahteva skrbno načrtovanje. Čelni zobniki proizvajajo aksialni potisk, čelni zobniki pa ne. Če jih želite uporabljati skupaj, je treba potisk, ki ga ustvari vijačni zobnik, absorbirati z ustreznimi ležaji ali z uporabo dvojnega vijačnega (riblja kost) gonila, ki izniči potisk. Pri nekaterih izvedbah se na eni stopnji uporablja čelni zobnik, na drugi pa vijačni zobnik, vendar je treba upoštevati upravljanje aksialnega potiska, da preprečimo preobremenitev ležajev. Naša tovarna lahko pomaga pri načrtovanju takšnih mešanih sistemov za zagotovitev zanesljivega delovanja.

Vprašanje 2: Ali je proizvodnja vijačnih zobnikov dražja od izdelave čelnih zobnikov?

Odgovor: Da, izdelava vijačnih zobnikov je na splošno dražja od čelnih. Razlogi so: bolj zapletena geometrija zob, ki zahteva specializirano rezkalno in brusilno opremo; potreba po dodatnih operacijah za doseganje zahtevane natančnosti kota vijačnice; in dejstvo, da je brušenje vijačnih zobnikov počasnejši proces kot brušenje čeličnih zobnikov. Poleg tega zahteva po potisnih ležajih poveča stroške celotnega sistema. Vendar pa zmogljivostne prednosti – zlasti v smislu zmanjšanja hrupa in nosilnosti – pogosto upravičujejo višje stroške za zahtevne aplikacije.

Vprašanje 3: Katera vrsta zobnika je boljša za uporabo pri visokih hitrostih?

Odgovor: spiralni zobniki so na splošno prednostni pri aplikacijah pri visokih hitrostih, ker ponujajo bolj gladko, tišje delovanje in boljšo porazdelitev obremenitve, kar zmanjša tveganje za vibracije in resonanco, ki se lahko pojavita pri visokih hitrostih. Vendar pa lahko aksialni potisk in drsno trenje vijačnih zobnikov postaneta zaskrbljujoča pri zelo visokih hitrostih, kar zahteva skrbno načrtovanje ležajnega in mazalnega sistema. Za izjemno visoke hitrosti se lahko uporabljajo čelni zobniki z visoko natančnostjo, vendar so tipično vijačni zobniki pogostejša izbira.

Vprašanje 4: Ali je mogoče čelne zobnike brusiti do enake natančnosti kot vijačne zobnike?

Odgovor: Da, čelne zobnike je mogoče brusiti do enakih kakovostnih razredov AGMA kot vijačne zobnike (Q10 do Q12 ali višje). Ker pa imajo čelni zobniki enostavnejšo geometrijo, jih je mogoče brusiti s standardnimi profilnimi brusi, medtem ko so za vijačne zobnike pogosto potrebni specializirani brusi, oblikovani pod kotom vijačnice. Naša tovarna ponuja storitve brušenja za oba tipa zobnikov in lahko dosežemo visoko natančnost za oba, če sta stroj in orodje ustrezna.

Vprašanje 5: Kakšen je tipičen kot vijačnice za natančno vijačno gonilo?

Odgovor: Tipičen kot vijačnice za natančno vijačno gonilo je od 8 do 30 stopinj. Kot vijačnice 15-20 stopinj je običajen za številne industrijske aplikacije, saj nudi dobro ravnovesje med gladkostjo, nosilnostjo in aksialnim potiskom. Višji koti vijačnice (25–30 stopinj) zagotavljajo še bolj gladko delovanje, vendar ustvarjajo več aksialnega potiska, medtem ko nižji koti (8–12 stopinj) povzročajo manj potiska, vendar manj izboljšanja gladkosti. Naša tovarna lahko prilagodi kot vijačnice posebnim zahtevam vaše aplikacije in optimizira hrup, obremenitev in življenjsko dobo ležaja.

Zaključek: izberite pravo natančno orodje za svojo aplikacijo

Izbira med natančnimi vijačnimi zobniki in čelnimi zobniki je kritična odločitev, ki vpliva na zmogljivost, raven hrupa, nosilnost in splošno zanesljivost vašega mehanskega sistema. Vijačni zobniki ponujajo bolj gladko, tišje delovanje, večjo nosilnost in boljšo vzdržljivost, vendar so dražji za izdelavo in zahtevajo potisne ležaje. V nasprotju s tem so čelni zobniki enostavnejši, stroškovno učinkovitejši in ne proizvajajo aksialnega potiska, vendar so bolj hrupni in manj sposobni obvladovati velike obremenitve pri visokih hitrostih. V Raydafon Technology Group Co., Limited ima naša tovarna strokovno znanje in proizvodne zmogljivosti za proizvodnjo obeh vrst zobnikov po najvišjih standardih kakovosti, mi pa vas lahko vodimo pri izbiri optimalnega orodja za vašo specifično uporabo.

Ste pripravljeni izbrati pravo natančno orodje za svoj projekt?Obrnite se na Raydafon Technology Group Co., Limited še danesza celovito svetovanje pri izbiri prestave. Naša ekipa bo analizirala vaše zahteve glede navora, hitrosti, prostora in hrupa ter priporočila idealno rešitev Precision Gear. Ponujamo brezplačne študije izvedljivosti, konkurenčne cene in storitve hitre izdelave prototipov.Zahtevajte brezplačno svetovanje pri izbiri prestav zdaj pri Raydafon Technology Group Co., Limited in zagotovite optimalno delovanje za vaš sistem prenosa moči.
