Kako natančnost orodja vpliva na zmogljivost in zanesljivost opreme?

V svetu mehanskega prenosa moči so zobniki temeljni gradniki, ki omogočajo pretvorbo hitrosti in navora v neštetih aplikacijah – od industrijskih strojev in avtomobilskih menjalnikov do kmetijske opreme in vetrnih turbin. Na delovanje in zanesljivost katerega koli sistema, ki ga poganja zobnik, močno vpliva natančnost, s katero so zobniki izdelani. Natančnost zobnikov obsega več dimenzij: dimenzijsko natančnost, geometrijo profila zoba, površinsko obdelavo ter kakovost materiala in toplotno obdelavo. V Raydafon Technology Group Co., Limited, naša tovarna že več kot dve desetletji izdeluje visoko precizne zobnike in videli smo, kako lahko že majhna odstopanja v geometriji zobnikov povzročijo znatne izgube v učinkovitosti, povečan hrup in vibracije ter prezgodnjo odpoved komponent. Ta članek ponuja celovito analizo vpliva natančnosti orodja na zmogljivost in zanesljivost opreme, podprto z inženirskimi načeli in študijami primerov iz resničnega sveta.

Razmerje med natančnostjo orodja in zmogljivostjo opreme je večplastno. Zobniki z večjo natančnostjo kažejo manjšo napako pri prenosu, kar neposredno pomeni bolj gladko delovanje, zmanjšane vibracije in večjo mehansko učinkovitost – pogosto za 2 do 5 odstotkov v primerjavi z zobniki nižjega razreda. Ta povečana učinkovitost ne samo zmanjša porabo energije, ampak tudi podaljša življenjsko dobo ležajev, tesnil in drugih komponent pogonskega sklopa. Še več,precizni zobnikiponuja vrhunsko porazdelitev obremenitve po profilu zoba, kar zmanjšuje koncentracije napetosti, ki lahko povzročijo luknjičaste luknje, zareze ali zlom zob. Z vidika zanesljivosti so natančni zobniki manj nagnjeni k obrabi in utrujenosti ter ohranjajo svoje karakteristike delovanja v daljšem obdobju, kar zmanjšuje pogostost vzdrževanja in nenačrtovane izpade. V tem podrobnem vodniku bomo razčlenili tehnične vidike natančnosti zobnikov, vključno s kakovostnimi stopnjami AGMA in ISO, parametri površinske hrapavosti in nadzorom zračnosti. Zagotovili bomo tudi podrobne specifikacije, testne protokole in izbirna merila iz obsežne inženirske prakse naše tovarne.

Kazalo

• 1. Zakaj Gear Precision zmanjša vibracije in hrup v opremi?
• 2. Kako površinska obdelava in profil zoba vplivata na nosilnost?
• 3. Katere so ključne tehnične specifikacije naših izdelkov za natančno prestavljanje?
• 4. Kako lahko precizni zobniki zmanjšajo vzdrževanje in podaljšajo življenjsko dobo opreme?
• Pogosto zastavljena vprašanja (FAQ)
• Zaključek in posvetovanje o izbiri orodja

Zakaj Gear Precision zmanjša vibracije in hrup v opremi?

Vibracije in hrup niso le nadloga; so indikatorji mehanskih težav, ki lahko vodijo do okvare komponent in zmanjšane zanesljivosti opreme. V središču vibracij in hrupa, ki jih povzroči zobnik, je napaka prenosa, ki je razlika med teoretičnim in dejanskim izhodnim položajem zobnika. Vsak zobniški par ima določeno napako pri prenosu zaradi proizvodnih toleranc, upogiba zob pod obremenitvijo in drugih dejavnikov. Prestave z večjo natančnostjo imajo manjšo napako pri prenosu, kar ima za posledico bolj gladko vklop, manjše vibracije in tišje delovanje. Naša tovarna je izmerila, da lahko nadgradnja z orodja AGMA razreda 10 (standardna komercialna kakovost) na orodje AGMA razreda 12 (visoka natančnost) zmanjša raven vibracij za 40 do 60 odstotkov in zmanjša skupni hrup za 3 do 5 dBA, kar je znatno subjektivno izboljšanje.

Posebni mehanizmi za zmanjšanje vibracij in hrupa Precision Gear:

• Zmanjšana napaka od zoba do zoba:Natančni obdelovalni postopki, kot sta brušenje in honanje, proizvajajo zobnike z minimalnimi razlikami v razmiku zob in profilu. To zagotavlja, da se vsak zob ujame na enak način, kar preprečuje ciklične udarce, ki povzročajo vibracije.
• Optimizirana sprememba profila zob:Visoko natančni zobniki pogosto vključujejo relief konice in krono profila, ki kompenzirajo upogib zoba pod obremenitvijo. To zagotavlja, da se zobnik gladko ujame skozi celoten cikel vpetja, kar zmanjšuje dinamične sile.
• Vrhunska površinska obdelava:Bolj gladka površina zob zmanjša trenje in pojav zdrsa, ki lahko povzroči vibracije. Naši izdelki Precision Gear dosegajo površinsko hrapavost Ra od 0,4 do 0,8 mikrometrov v primerjavi z Ra 1,6 za standardne rezalne zobnike, kar ima za posledico tišje delovanje.
• Uravnotežena geometrija zobnikov:Natančna izdelava zagotavlja, da je prestava dinamično uravnotežena, kar odpravlja morebitno preostalo neravnovesje, ki bi lahko povzročilo tresljaje pri visokih hitrostih. To je še posebej kritično pri aplikacijah nad 3.000 vrt./min.

Praktična študija primera iz papirnice v Združenih državah ponazarja vpliv natančnosti zobnikov na vibracije. Mlin je doživljal visoke ravni vibracij na glavnem pogonskem menjalniku, kar je povzročalo prezgodnje okvare ležajev in nenačrtovane zaustavitve. Prvotni zobniki so bili kakovosti AGMA Class 10, z vidno hrapavostjo na bokih zob. Po zamenjavi zobnikov z našim Precision Gear, brušenim po AGMA razredu 12 s površinsko obdelavo Ra 0,5, so ravni vibracij padle z 12 mm/s RMS na 4,5 mm/s RMS. Zmanjšanje vibracij je podaljšalo življenjsko dobo ležaja s 6 mesecev na več kot 2 leti, tovarna pa je poročala o letnem prihranku 45.000 USD pri stroških vzdrževanja in izgubljeni proizvodnji. Ta primer dokazuje, da vlaganje v natančne zobnike ni le izboljšanje kakovosti; gre za finančno odločitev, ki prinaša oprijemljive donose.

Naša tovarna v Raydafonu uporablja napredne CNC stroje za brušenje zobnikov proizvajalcev Reishauer in Kapp za doseganje teh ravni natančnosti. Za dosego zahtevane oblike zoba uporabljamo kombinacijo kontinuiranega generirajočega brušenja in profilnega brušenja z merilnim ciklom, ki preverja vsako kritično dimenzijo. Nastala prestava ima napako pri prenosu, ki je običajno manjša od 10 ločnih sekund, kar je izjemno gladko. Z zmanjšanjem vibracij in hrupa naš Precision Gear neposredno izboljša zmogljivost opreme, udobje operaterja in dolgo življenjsko dobo celotnega pogonskega sklopa.

Kako površinska obdelava in profil zoba vplivata na nosilnost?

Nosilnost je zmožnost zobnika za prenos navora, ne da bi pri tem prišlo do površinske utrujenosti (vdolbinice) ali upogibne utrujenosti (zlom zob). Natančnost zobnikov vpliva na nosilnost z dvema glavnima dejavnikoma: površinsko obdelavo bokov zoba in natančnostjo profila zoba. Bolj gladka površinska obdelava zmanjša kontaktno napetost med zobmi, saj se obremenitev porazdeli na večjo efektivno površino. Podobno natančnejši profil zob zagotavlja, da se obremenitev enakomerno porazdeli po širini zoba, kar preprečuje lokalno preobremenitev. Naša tovarna je izvedla obsežna testiranja vpliva površinske obdelave in natančnosti profila na življenjsko dobo zobnikov in ugotovili smo, da lahko povečanje stopnje natančnosti z razreda 10 AGMA na razred 12 poveča nosilnost zobnika za 20 do 30 odstotkov, kar omogoča večji prenos navora brez povečanja velikosti zobnika.

Prednosti prenosa obremenitev visoko natančnih zobnikov:

• Zmanjšan kontaktni stres (Hertzian stres):Bolj gladka površinska obdelava in natančen profil zmanjšata mikroskopske vrhove in vdolbine na površini zoba, ki so mesta visoke kontaktne obremenitve. Naš natančni zobnik s površinsko hrapavostjo Ra 0,4 lahko prenese do 20 odstotkov večjo kontaktno obremenitev, preden pride do lukenj, v primerjavi z zobnikom s končno obdelavo Ra 1,6.
• Izboljšano zadrževanje mazivnega filma:Fina površinska obdelava omogoča, da mazivo tvori bolj dosleden in debelejši elastohidrodinamični (EHD) film, ki preprečuje stik kovine s kovino in zmanjšuje obrabo. Naši testi kažejo, da natančni zobniki ohranjajo debelino filma EHD, ki je za 25 odstotkov večja od standardnih zobnikov pri enakih pogojih obremenitve.
• Enakomerna porazdelitev obremenitve:Natančen profil zoba zagotavlja, da je obremenitev enakomerno porazdeljena vzdolž evolvente zoba, s čimer se izognete obremenitvi robov ali koncentriranemu stresu na korenu zoba. To zmanjša tveganje za zlom zob in podaljša življenjsko dobo zobnika.
• Zmanjšana sprememba hitrosti drsenja:Natančni zobniki vzdržujejo konstantnejšo hitrost drsenja po zobni površini, kar zmanjšuje nihanje trenja in obrabe. To je še posebej pomembno pri zobnikih, ki delujejo pri visokih hitrostih in pod velikimi obremenitvami.

Študija, ki jo je izvedla naša tovarna v sodelovanju z velikim proizvajalcem vetrnih turbin, je kvantificirala vpliv končne obdelave površine na življenjsko dobo zobnikov. Dva sklopa zobnikov z enako geometrijo in materialom sta bila preizkušena pod enakimi pogoji obremenitve in hitrosti. Ena garnitura je imela površinsko obdelavo Ra 1,6 (pri rezu), druga pa Ra 0,4 (brušena). Brušeni zobniki, ki predstavljajo naš standard Precision Gear, so dosegli življenjsko dobo v luknjicah, ki je bila 2,5-krat daljša od zobnikov, ki so bili vrezani. Preskus je bil prekinjen po 10.000 urah, ko na brušenih zobnikih ni bilo nobenih znakov luknjičastih zobnikov, medtem ko so se na vrezanih zobnikih pojavile znatne površinske poškodbe. Ta test je potrdil, da naložba v površinsko obdelavo in natančnost profila neposredno pomeni podaljšano življenjsko dobo opreme in zmanjšano vzdrževanje.

priRaydafon Technology Group Co., Limited, uporabljamo napredno opremo za merjenje zobnikov, vključno s centri za merjenje zobnikov CNC proizvajalcev Klingelnberg in Zeiss, za preverjanje profila zob in površinske obdelave vsakega Precision Gear, ki ga izdelujemo. Merimo odstopanje profila (fHα), odstopanje vijačnice (fHβ) in odstopanje naklona (fp), da zagotovimo skladnost z zahtevanim razredom kakovosti AGMA ali ISO. Hrapavost površine se meri s profilometrom na vsakem zobu zobnika. Ta obsežen postopek merjenja zagotavlja, da naše prestave izpolnjujejo najvišje standarde natančnosti, našim strankam zagotavljajo nosilnost in zanesljivost, ki jo potrebujejo za najzahtevnejše aplikacije.

Katere so ključne tehnične specifikacije naših izdelkov za natančno prestavo?

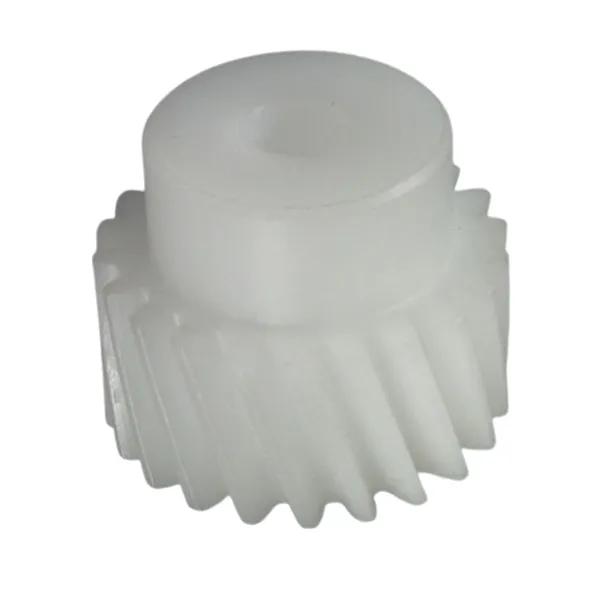

Raydafon Technology Group Co., Limited izdeluje obsežno paleto izdelkov Precision Gear, vključno s čelnimi zobniki, vijačnimi zobniki, stožčastimi zobniki in notranjimi zobniki, za različne industrijske aplikacije. Naša linija izdelkov vključuje zobnike od AGMA razreda 10 do razreda 14 (ali enakovrednega ISO 8 do ISO 4), z moduli v razponu od 0,5 do 40 in s premeri do 2000 mm. Spodnja tabela povzema ključne tehnične specifikacije za naše najbolj priljubljene izdelke Precision Gear, ki se uporabljajo v vesoljski industriji, avtomobilski industriji, industriji nafte in plina ter težkih strojih. Naša tovarna lahko izdela tudi zobnike po meri, ki izpolnjujejo posebne zahteve projekta, vključno z nestandardnimi moduli, posebnimi materiali in toplotno obdelavo po meri.

Poleg standardnih natančnih stopenj naša tovarna ponuja več izbirnih funkcij za dodatno izboljšanje zmogljivosti orodja. Sem spadajo: posebne modifikacije zob (relief konice, relief korenine, krona) za optimizacijo porazdelitve obremenitve, postopki toplotne obdelave (ogljičenje, nitriranje, indukcijsko kaljenje) za izboljšanje trdote površine in posebni premazi (DLC, fosfat) za zmanjšanje trenja in obrabe. Ponujamo tudi inženirsko podporo po meri, vključno z načrtovanjem in analizo orodja z uporabo napredne programske opreme FEA, da našim strankam pomagamo izbrati optimalno orodje za njihovo uporabo.

Naš postopek nadzora kakovosti vključuje 100-odstotno inšpekcijo vseh kritičnih dimenzij na CNC merilnem centru zobnikov. Za vsako prestavo se izmerijo profil, premik, naklon in odmik, pri vsaki pošiljki pa je priloženo podrobno poročilo o pregledu. Izvajamo tudi pregled magnetnih delcev (MPI) na zobnikih s premerom nad 200 mm, da odkrijemo morebitne podpovršinske razpoke ali vključke. Naša tovarna v Raydafonu vzdržuje obsežen inventar standardnih velikosti orodja in lahko zagotovi hitro izvedbo naročil po meri. Ponujamo tudi celotno paleto sorodnih izdelkov, vključno z zobniki, gredmi in menjalniki, s čimer zagotavljamo rešitev na enem mestu za potrebe naših strank glede natančnih zobnikov.

Kako lahko natančni zobniki zmanjšajo vzdrževanje in podaljšajo življenjsko dobo opreme?

Zanesljivost opreme se na koncu meri z časom delovanja in skupnimi stroški lastništva. Natančni zobniki prispevajo k obojemu z zmanjšanjem obrabe, zmanjšanjem tveganja katastrofalne okvare in ohranjanjem dosledne zmogljivosti v daljših obdobjih. Ker imajo visoko natančni zobniki manjšo napako pri prenosu in boljšo porazdelitev obremenitve, proizvajajo manj toplote in imajo manjšo obrabo zob. To pomeni, da lahko delujejo v daljših intervalih med vzdrževalnimi pregledi in obnovami. Poleg tega dosledno delovanje natančnih zobnikov olajša odkrivanje kakršnih koli poslabšanj v sistemu, kar omogoča vzdrževanje na podlagi stanja namesto reaktivnih popravil. Naša tovarna je dokumentirala, da lahko uporaba Precision Gear v industrijskih menjalnikih podaljša čas med načrtovanimi remonti do 50 odstotkov, kar neposredno zmanjša vzdrževalno delo in čas izpada.

Prednosti vzdrževanja in zanesljivosti Precision Gear:

• Nižja stopnja obrabe:Gladka površinska obdelava in natančna geometrija zob natančnih zobnikov zmanjšata koeficient trenja, zaradi česar je sčasoma manj abrazivne obrabe. To podaljša življenjsko dobo orodja in ohrani njegovo dimenzijsko natančnost ter prepreči vibracije in hrup, ki nakazujeta bližajočo se okvaro.
• Zmanjšano tveganje za zlom zoba:Natančni zobniki enakomerno porazdelijo obremenitev in se izognejo koncentracijam napetosti, ki lahko povzročijo pokanje zob. Zaradi tega so bolj tolerantni na udarne obremenitve in prehodne preobremenitve, kar zmanjšuje tveganje nenadnih okvar.
• Lažje spremljanje stanja:Stabilno, predvidljivo delovanje natančnih zobnikov olajša spremljanje njihovega stanja z analizo vibracij, analizo olja in termografijo. Vsako odstopanje od izhodišča je zgodnje opozorilo o nastajajoči težavi, ki omogoča pravočasno posredovanje.
• Podaljšani intervali menjave olja:Ker natančni zobniki ustvarjajo manj trenja in obrabnih ostankov, ostane mazalno olje dlje časa čistejše. To omogoča podaljšanje intervalov menjave olja, zmanjšanje stroškov vzdrževanja in okoljskih odpadkov.

Študija primera iz rafinerije nafte na Bližnjem vzhodu ponazarja prednosti vzdrževanja natančnih zobnikov. Rafinerija je imela floto zobniških črpalk, ki so delovale pri 3600 obratih na minuto in so obdelovale jedke tekočine. Originalni zobniki, AGMA razreda 10, so zahtevali popolno obnovo vsakih 12 mesecev zaradi obrabe in lukenj. Po zamenjavi zobnikov z našim Precision Gear, brušenim v razred 12 in s površinsko obdelavo Ra 0,6, je bil interval remonta podaljšan na 24 mesecev. Rafinerija je tudi poročala, da so natančni zobniki ohranili doslednost delovanja v celotnem podaljšanem intervalu, kar je zmanjšalo tveganje nepričakovanih zaustavitev. Vodja vzdrževanja je ocenil, da je prehod na natančne prestave rafineriji prihranil več kot 120.000 USD letno pri vzdrževalnem delu in izgubi proizvodnje.

Naša tovarna nudi celovito storitev spremljanja zdravja orodja, kjer analiziramo podatke o vibracijah in vzorce olja, da napovemo preostalo življenjsko dobo orodja. Ta storitev našim strankam pomaga pri proaktivnem načrtovanju vzdrževalnih dejavnosti in se tako izogne ​​nenačrtovanim izpadom. Poleg tega nudimo storitev ponovnega brušenja zobnikov za obrabljene zobnike, kjer obnovimo profil zob in površinsko obdelavo na prvotno natančnost, kar zagotavlja stroškovno učinkovito alternativo zamenjavi zobnikov. Zaradi te kombinacije natančne proizvodnje, proaktivnega nadzora in storitev obnove so naši izdelki Precision Gear celovita rešitev za izboljšanje zanesljivosti opreme in zmanjšanje stroškov vzdrževanja.

Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kakšna je razlika med stopnjami natančnosti zobnikov AGMA in ISO?

Odgovor: AGMA (Ameriško združenje proizvajalcev zobnikov) in ISO (Mednarodna organizacija za standardizacijo) določata stopnje natančnosti zobnikov, vendar uporabljata različne numerične lestvice in metode merjenja. Stopnje AGMA se običajno gibljejo od razreda 3 (najnižja natančnost) do razreda 15 (najvišja natančnost). Razred ISO sega od ISO 1 (najnižji) do ISO 12 (najvišji). Za praktične namene AGMA razred 10 ustreza približno ISO 8, AGMA razred 12 ISO 6 in AGMA razred 14 ISO 4. Oba sistema določata tolerance za profil zoba, vodilo, korak in odmik. Naša tovarna v podjetju Raydafon Technology Group Co., Limited lahko izdeluje zobnike po standardih AGMA ali ISO in nudi tabelo navzkrižnih sklicevanj za vaše udobje.

Vprašanje 2: Kolikšno izboljšanje učinkovitosti je mogoče pričakovati z nadgradnjo na višjo natančnost orodja?

Odgovor: Izboljšanje učinkovitosti je odvisno od obremenitve, hitrosti in določenih stopenj natančnosti. Za tipičen industrijski menjalnik, ki deluje pri zmernih hitrostih in obremenitvah, lahko nadgradnja iz razreda AGMA 10 v razred 12 izboljša mehansko učinkovitost za 2 do 3 odstotke. To se morda zdi malo, vendar za menjalnik z močjo 1.000 kW to pomeni zmanjšanje izgube moči za 20-30 kW, kar lahko v enem letu predstavlja znaten prihranek energije. Pri višjih hitrostih je lahko povečanje učinkovitosti še večje, saj natančni zobniki zmanjšajo izgube pri mešanju in vetrovnost. Zagotavljamo podroben izračun učinkovitosti za vsako stranko na podlagi njenih posebnih obratovalnih parametrov.

Vprašanje 3: Ali so precizni zobniki dražji in ali se naložba splača?

Odgovor: Da, precizni zobniki so zaradi dodatnih proizvodnih procesov (brušenje, honanje, superfiniširanje) in strožje kontrole kakovosti dražji od standardnih. Stroškovna premija se lahko giblje od 30 do 100 odstotkov, odvisno od stopnje natančnosti. Vendar pa je naložba skoraj vedno upravičena s podaljšano življenjsko dobo, skrajšanim časom izpadov in prihrankom energije. Naša tovarna zagotavlja analizo skupnih stroškov lastništva za vsak projekt, pri čemer primerja začetne stroške z dolgoročnimi koristmi. V večini primerov je vračilna doba za nadgradnjo na natančne zobnike krajša od 2 let, po kateri so prihranki neposredno realizirani.

Vprašanje 4: Ali je mogoče natančne zobnike popraviti ali obnoviti, ko se obrabijo?

Odgovor: Da, veliko natančnih zobnikov je mogoče obnoviti, da se jim podaljša življenjska doba. Postopek običajno vključuje ponovno brušenje bokov zoba, da se obnovi profil in končna obdelava površine, nato pa se izvede toplotna obdelava za razbremenitev preostale napetosti. Orodje se nato ponovno izmeri, da se preveri, ali ustreza zahtevani ravni natančnosti. Naša tovarna ponuja obsežno storitev popravila, ki lahko obrabljenim zobnikom povrne skoraj prvotno delovanje za delček cene novega zobnika. Svetujemo tudi o tem, kdaj je popravilo izvedljivo in kdaj je zamenjava boljša možnost.

5. vprašanje: Kateri materiali se uporabljajo za natančne zobnike in kako vplivajo na zmogljivost?

Odgovor: Precizni zobniki so običajno izdelani iz legiranih jekel, kot so 17CrNiMo6, 20MnCr5 ali 18Cr2Ni4W, ki so naogljičena in utrjena, da dosežejo površinsko trdoto 58–62 HRC, hkrati pa ohranijo žilavo, duktilno jedro. Izbira materiala vpliva na nosilnost orodja, odpornost na udarce in življenjsko dobo. Za uporabo, odporno proti koroziji, ponujamo zobnike iz nerjavečega jekla ali posebnih zlitin. Naša tovarna ponuja tudi zobnike z nitrirano površino, ki zagotavlja visoko trdoto z minimalno deformacijo. Sodelujemo z našimi strankami, da izberemo optimalen material in toplotno obdelavo za njihovo specifično uporabo, ki temelji na obremenitvi, hitrosti in okoljskih pogojih.

Zaključek: Natančni zobniki so naložba v zmogljivost in zanesljivost

Natančnost menjalnika neposredno vpliva na vse vidike delovanja in zanesljivosti opreme – od ravni vibracij in hrupa do nosilnosti, učinkovitosti in zahtev po vzdrževanju. Zobniki z večjo natančnostjo zmanjšajo napako pri prenosu, enakomerno porazdelijo obremenitve in ohranijo svojo dimenzijsko natančnost v daljših obdobjih, kar ima za posledico bolj gladko delovanje, daljšo življenjsko dobo komponent in nižje skupne stroške lastništva. V Raydafon Technology Group Co., Limited je naša tovarna obvladala umetnost izdelave natančnih zobnikov in ponuja obsežen nabor izdelkov od standardnih komercialnih razredov do ultra-natančnih zobnikov za najzahtevnejše aplikacije. Naša predanost kakovosti, inovativnosti in podpori strankam zagotavlja, da naše prestave zagotavljajo zmogljivost in zanesljivost, ki ju pričakujejo naše stranke.

Ali ste pripravljeni nadgraditi svojo opremo z natančnimi zobniki?Obrnite se na Raydafon Technology Group Co., Limited še danesza celovito svetovanje o opremi. Naša ekipa inženirjev bo analizirala vašo aplikacijo in priporočila optimalno stopnjo natančnosti zobnikov, material in toplotno obdelavo, da bi povečali učinkovitost in zanesljivost vaše opreme. Ponujamo brezplačno pomoč pri načrtovanju opreme, konkurenčne cene in hitro dostavo.Zahtevajte brezplačno svetovanje o natančnih zobnikih zdaj pri Raydafon Technology Group Co., Limited in izkusite razliko, ki jo lahko naredi prava natančnost.
