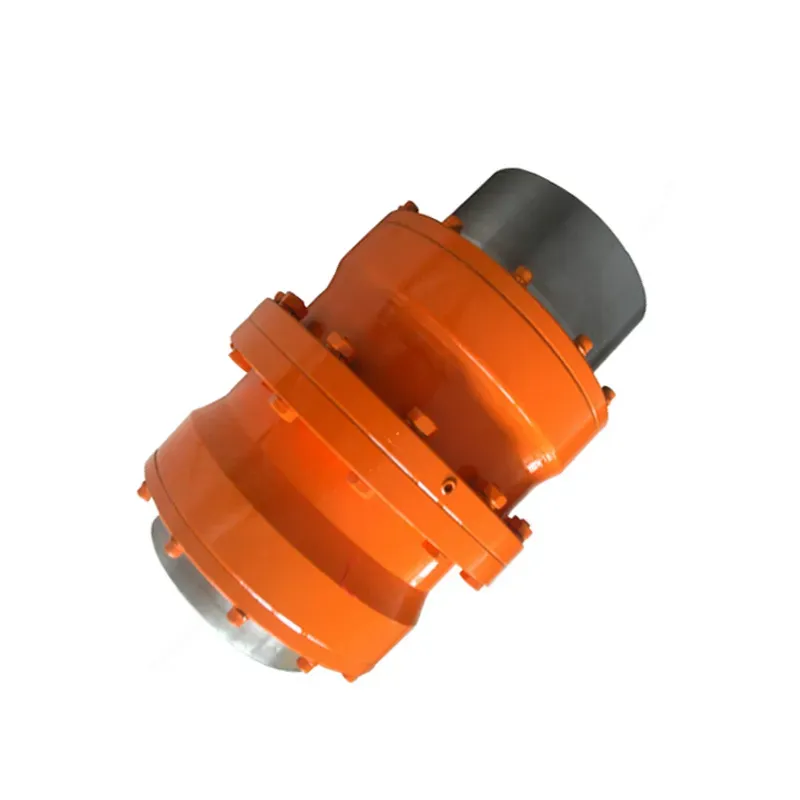

Zamenjava zobniške sklopke v obliki bobna GIGL

Če vaši težki stroji – valjarna stojala jeklarne, drobilniki cementarne, rudarski transporterji – potrebujejo sklopko, ki ne popusti zaradi visokega navora, je Raydafonova zobniška sklopka GIGL Drum Shape Coupling izdelana točno za to nalogo.

Po čem izstopa? Zobje v obliki bobna. Ne prenašajo samo moči – obvladajo nered uporabe v resničnem svetu. Največji navor doseže 2000 kN·m, velikosti izvrtin segajo od 50 mm do 400 mm in lahko zahteva do 1,5 stopinje kotnega odklona. Poleg tega kompenzira aksialne in radialne premike, ki bi hitro obrabili običajne sklopke. Izdelamo ga iz jekla visoke trdnosti 42CrMo, nato pa zobe evolventnih zobnikov natančno obrusimo – tako da moč teče gladko, obraba pa ostane majhna. Ni čudno, da je stalnica za ljudi, ki potrebujejo zobniške sklopke za težke stroje ali zobniške sklopke z visokim navorom za industrijsko uporabo; deluje tudi, ko stroje močno pritisnete.

Ta sklopka ni le močna – pametna je tudi za vzdrževanje. Ima certifikat ISO 9001, tako da veste, da je kakovost tam. Mreža zobnika je namazana, kar zmanjša tresljaje in podaljša življenjsko dobo – tudi v prašnih rudnikih ali v vročih cementarnah. Poleg tega je kompakten, zato se namestitev na valjarne ali tekoče trakove ne spremeni v velik projekt. Zato je najboljša izbira za vzdržljive zobniške sklopke bobna in zobniške sklopke po meri za rudarsko opremo; prilagajamo velikosti ali površinsko obdelavo, da natančno ustreza vašim potrebam.

Raydafonova tovarna je na Kitajskem, zato dobro kakovost uravnotežimo s cenami, ki so razumne. Ne prodajamo samo delov, ki ustrezajo vsem – skupaj z vami dobimo pravo sklopko za vaše stroje. Manj izpadov, večja učinkovitost in sklopka, ki ohranja vašo težko opremo v gibanju? To je tisto, kar zagotavljamo.

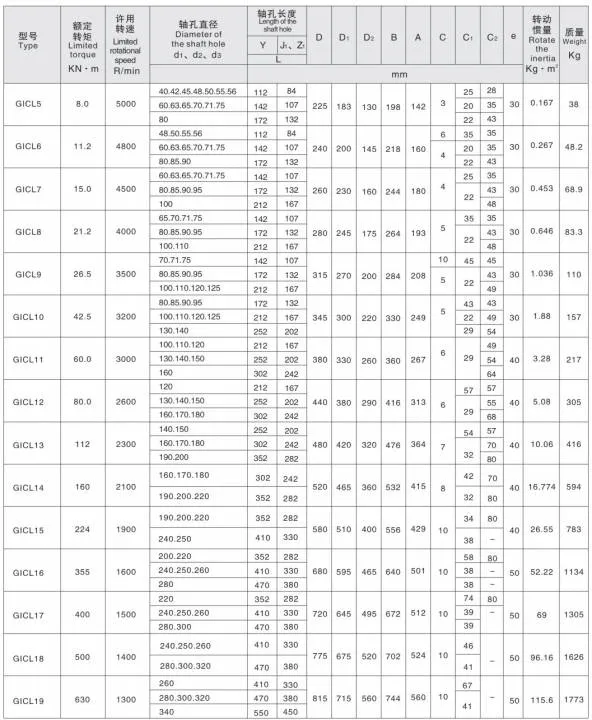

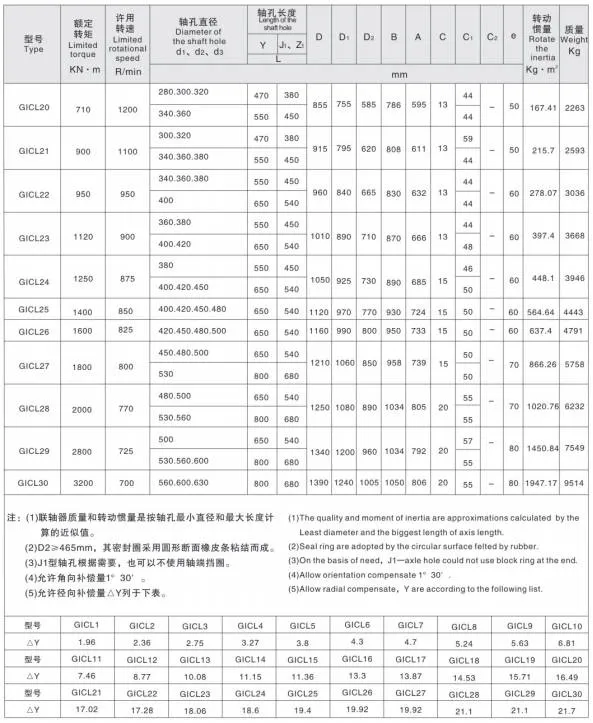

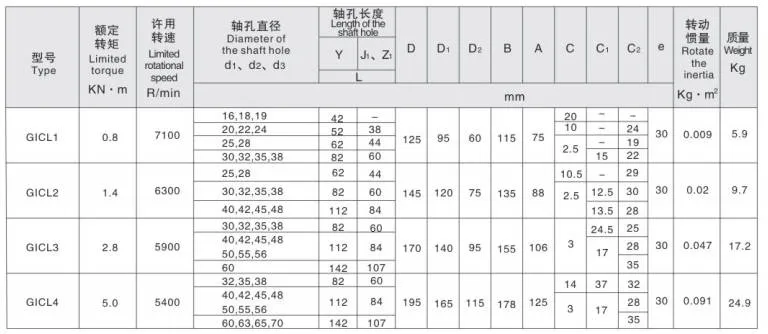

Specifikacija izdelka

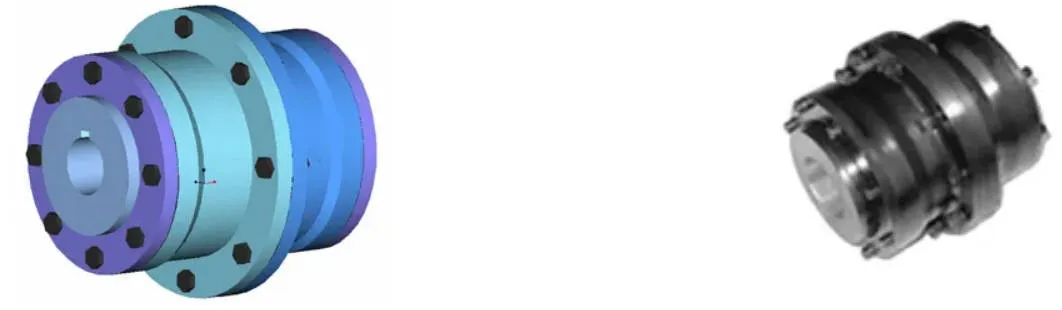

Lastnosti izdelka

Zobniška sklopka GIGL v obliki bobna izstopa kot visoko zmogljiva možnost v sistemih prilagodljivih sklopk zobnikov, prilagojena za težke industrijske scenarije, kjer se o zanesljivem prenosu moči ni mogoče pogajati. Zaradi česar je ta napredna zobniška sklopka v obliki bobna najboljša izbira, je njena zmožnost učinkovitega obvladovanja kotne neusklajenosti, hkrati pa ohranja nedotaknjene zmožnosti prenosa visokega navora – ključna zahteva za težke industrijske nastavitve. V primerjavi z zobniškimi sklopkami z ravnimi zobmi ima model GIGL vodilno vlogo pri nosilnosti: pri enakem zunanjem premeru notranjega tulca in največjem zunanjem premeru sklopke zagotavlja povprečno 15–20-odstotno povečanje tolerance obremenitve, zaradi česar je idealen za aplikacije z zobniškimi sklopkami v obliki bobna GIGL z visoko obremenitvijo.

Ena njegovih največjih prednosti je izboljšana kompenzacija kotnega premika – kritičen dejavnik za opremo, pri kateri gredi morda ne ostanejo popolnoma poravnane. Ko je radialni premik enak nič, lahko sklopke zobnikov z ravnimi zobmi prenesejo samo kotni premik 1°, vendar se zobniška sklopka v obliki bobna GIGL poveča in omogoča do 1°30'— to je 50-odstotno izboljšanje. Tudi če so modul, število zob in širina zob enaki, zobje te sklopke v obliki bobna omogočajo, da prenese večji kotni pomik kot ravni zobje. Zaradi tega je idealen za okolja z nizko hitrostjo in veliko obremenitvijo, ki zahtevajo zmogljivost zobniške sklopke z visokim navorom, na primer v rudarskih ali metalurških strojih, kjer toleranca neusklajenosti zobniške sklopke GIGL v obliki bobna spremeni igro.

Bobnasta površina zob te fleksibilne zobniške sklopke prav tako dela čudeže pri izboljšanju stika med notranjimi in zunanjimi zobmi. Odpravlja običajne težave z ravnimi sklopkami zob, kot je stiskanje robov in koncentracija napetosti na koncih zob, ko pride do kotnega premika. Hkrati zmanjšuje trenje in obrabo, znižuje raven hrupa in podaljšuje intervale vzdrževanja – podjetjem prihrani čas in denar za vzdrževanje. Še en praktičen plus je razširjena oblika tulca zunanjega zoba: omogoča veliko lažje sestavljanje in razstavljanje notranjih in zunanjih zob, kar povečuje vsakodnevno operativno učinkovitost za ekipe, ki delajo z instalacijami zobniških sklopk v obliki bobna GIGL.

Kar zadeva učinkovitost prenosa, zobniška sklopka v obliki bobna GIGL dosega impresivnih 99,7 % — številka, ki govori o njeni zanesljivosti pri uporabi industrijskih zobniških sklopk, od tekočih sistemov v proizvodnji do težkih strojev v gradbeništvu. Zahvaljujoč tem močnim lastnostim so bobnaste zobniške sklopke, kot je GIGL, v veliki meri nadomestile različice z ravnimi zobmi po vsem svetu, zlasti v aplikacijah, kjer je vzdržljiva zmogljivost bobnaste zobniške sklopke GIGL obvezna. Zunanji zobni tulec uporablja zobe v obliki bobna za gladko začepanje in je izdelan iz visokokakovostnega jekla s srednje trdimi zobnimi površinami za prenašanje velikih obremenitev. Če stranke potrebujejo še večjo zmogljivost, lahko zagotovimo utrjevanje površine zob (s HRC ≥ 56), da nadgradimo njegovo vzdržljivost. Poleg tega ima sklopka lahek dizajn, ki ohranja nizko rotacijsko vztrajnost – kot nalašč za opremo, kjer sta hitrost in natančnost pomembni.

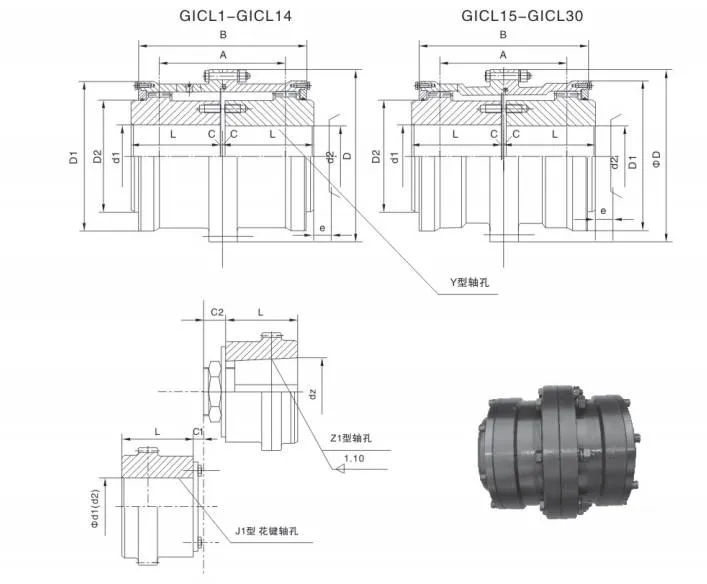

Da bobnasta zobniška sklopka GIGL dobro deluje dolgoročno, je opremljena z zanesljivimi mazalnimi strukturami in tesnili, ki podaljšujejo njeno življenjsko dobo in olajšajo vzdrževanje. Njegova simetrična zasnova zagotavlja odlično medsebojno zamenljivost, tako da je zamenjava delov po potrebi enostavna. Pri operacijah pri visokih hitrostih, kjer obodne hitrosti presežejo 36 m/s, uporabimo dinamično uravnoteženje, da preprečimo vibracije in zagotovimo stabilno delovanje. Konfiguracije lukenj za gred ponujajo tudi prilagodljivost: združujejo tipe Y, Z1 in J1, da ustrezajo različnim potrebam povezav za različne industrijske stroje, ki uporabljajo zobniško sklopko v obliki bobna GIGL. Raydafon, zaupanja vreden proizvajalec, proizvaja celotno paleto zobniških sklopk v obliki bobna, ki presegajo GIGL, vključno z različicami GICL, GIICL, GICLZ, GIICLZ in NGCL—vse izpolnjujejo stroge industrijske standarde za zagotavljanje kakovosti.

Ta togo-fleksibilna sklopka ima številne prednosti: kompaktno strukturo, majhen radij obračanja, visoko nosilnost, vrhunsko učinkovitost, nizko raven hrupa in dolge vzdrževalne cikle. Še posebej je primeren za nizke hitrosti in težke pogoje v panogah, kot so metalurgija (za valjarne), rudarstvo (za drobilnice), dviganje in transport (za žerjave), kot tudi naftni, kemični in splošni menjalniki gredi strojev – vsa področja, kjer blesti robustnost zobniške sklopke v obliki bobna GIGL. Kljub temu je pomembno opozoriti: zaradi svoje visoke togosti in prožnosti brez elastičnosti ni priporočljivo za stroje, ki potrebujejo dušenje tresljajev, blažilnik ali izjemno strogo poravnavo gredi, kot je na primer natančna oprema, kjer lahko že majhne vibracije vplivajo na delovanje.
