Medeninasto polžasto kolo

Raydafon je proizvajalec originalne opreme s sedežem na Kitajskem in dobavitelj medeninastih polžastih koles za polžaste pogone v inženirskih strojih, metalurški opremi, medicinskih napravah, ladjedelništvu in avtomatiziranem skladiščenju. Standardna proizvodnja uporablja kositrni bron ZCuSn10Pb1, trdoto HB≥80, odpornost proti obrabi je približno 30 % višja od običajne medenine. Zobnik je obdelan v petih natančnih korakih — ulivanje, grobo struženje, fino struženje, rezkanje in brušenje — doseže hrapavost površine zob Ra≤1,6 μm in napako začetka pod 0,05 mm z ustreznim polžem. Učinkovitost prenosa je približno 15 % višja od nacionalnega standarda, samomazalna zmogljivost pa zmanjšuje odvisnost od olja. Preizkus neprekinjenega 5000-urnega delovanja kaže stopnjo obrabe pod 0,01 mm na 100 ur. Standardni vzorec: modul 0,5, 20 zob, premer zob 11,2 mm, višina 12 mm, zunanji premer 11 mm, izvrtina 4 mm, teža 16 g. Podprti so modul po meri, število zob, zunanji premer od 50 mm do 300 mm in razred materiala. Dostava je približno 15 dni za standardna naročila. Pošljite risbo, razred materiala, količino in ciljno pristanišče za hitro ponudbo.
Kitajski OEM proizvajalec medeninastih polžastih koles

Proizvajalec medeninastih polžastih koles za polžaste pogone v inženirski, medicinski in ladjedelniški opremi

Raydafon je kitajski tovarniški neposredni proizvajalec in dobavitelj medeninastih polžastih koles. To medeninasto polžasto kolo uporablja kositrni bron ZCuSn10Pb1 s trdoto HB≥80 in odpornostjo proti obrabi, ki je približno 30 % večja od običajne medenine. Obdeluje se v petih natančnih korakih — ulivanje, grobo struženje, fino struženje, rezkanje in brušenje — doseže hrapavost površine zoba Ra≤1,6 μm in napako začetka pod 0,05 mm z ustreznim polžem. Učinkovitost prenosa je približno 15 % višja od nacionalnega standarda, 5000-urni preskus neprekinjenega delovanja pa kaže stopnjo obrabe pod 0,01 mm na 100 ur. Aplikacije vključujejo obračanje bagra, dviganje viličarja, prenos valjev valjarne, vrtljive okvirje CT skenerja, nastavitev zobozdravniškega stola, dviganje žerjava na krovu in avtomatizirane skladiščne viličarje. Podprt je modul po meri, število zob in zunanji premer od 50 mm do 300 mm. Pošljite risbo, razred materiala, količino in ciljno pristanišče, da zahtevate ponudbo.

HB≥80Trdota
Ra≤1,6 μmZobna površina
<0,05 mmNapaka pri povezovanju
+15 %Učinkovitost v primerjavi z nacionalnim standardom
15 dniStandardna dostava

Prednosti materiala, natančnosti in samomazanja

Raydafon proizvaja to medeninasto polžasto kolo z uporabo kositrnega brona ZCuSn10Pb1. V primerjavi z navadno medenino ponuja ta zlitina višjo trdoto, boljšo odpornost proti obrabi in stabilnejšo zmogljivost pri stalni obremenitvi. Petstopenjski proizvodni proces nadzoruje geometrijo zob in površinsko obdelavo, kar je pomembno za gladko začepanje z gredjo polža.

1. korak — Casting

Kositrni bron ZCuSn10Pb1 je ulit v surovce z nadzorovano zrnato strukturo za stabilno trdoto.

2. korak — Grobo in fino struženje

Zunanji premer, izvrtina, stopnica in ploskve so obrnjeni na toleranco pred rezanjem zobnikov.

3. korak — Hobbing

Spiralni profil zoba je izrezan tako, da se ujema z gredjo polža, s številom zob in modulom, nadzorovanim po risbi.

4. korak — brušenje

Površina zoba je brušena na Ra≤1,6 μm, napaka začetka s polžem pa je pod 0,05 mm.

Korak 5 — Pregled in pakiranje

Preveri se trdota, dimenzija in mreža. Pred pakiranjem se nanese olje proti rji in zaščitni ovoj.

Za kupce, ki nabavljajo povezane dele orodja in menjalnika, preglejte celotnoPrecizna opremakategorija, thePolžasto gonilo in polžasta gredstran inDuplex polžasto orodjestrani.

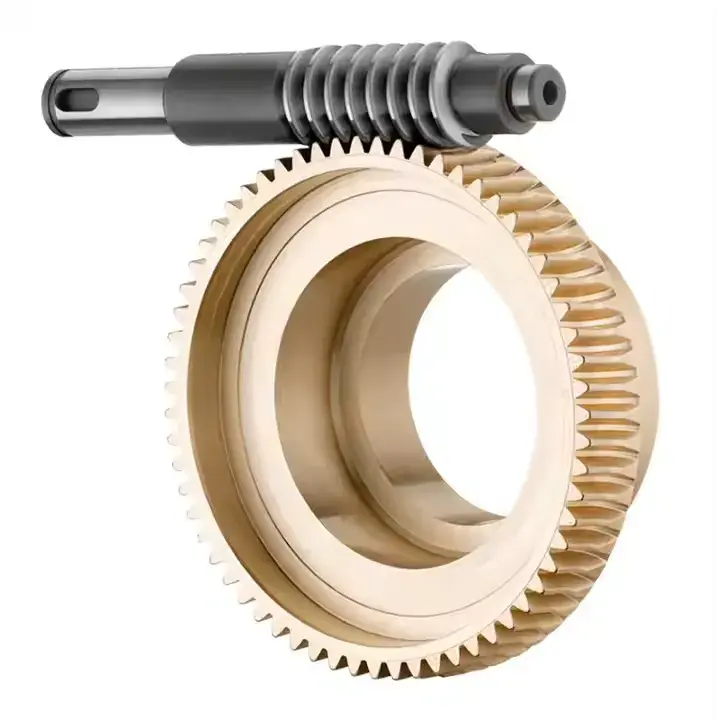

Brass worm wheel ZCuSn10Pb1 tin bronze worm gear for engineering and medical equipment

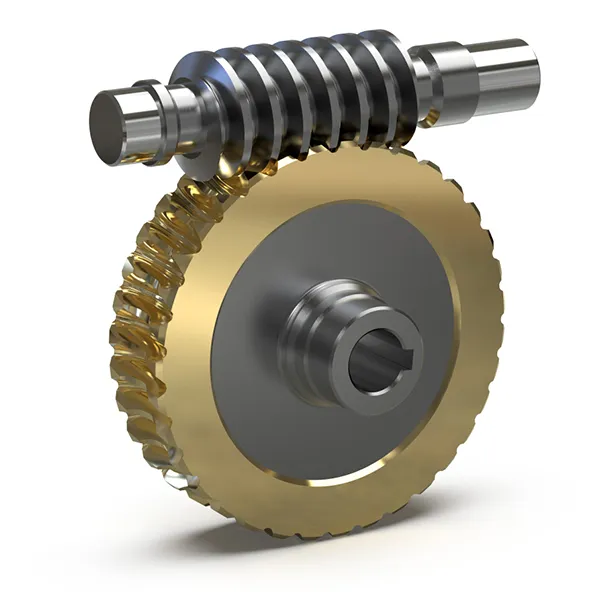

Medeninasto polžasto kolo, izdelano iz kositrnega brona ZCuSn10Pb1

Standardne specifikacije in dimenzije

Spodnje tabele navajajo specifikacijo standardnega vzorca, velikost polžastega kolesa in ustrezno velikost gredi polžastega gonila. Modul po meri, število zob, zunanji premer od 50 mm do 300 mm, izvrtina in razred materiala so podprti za projekte OEM.

Standardne specifikacije

Postavka Vrednost
Material Medenina (ZCuSn10Pb1 kositrni bron)
barva Rumena
Modul 0.5
Teža 16 g

Velikost polžastega kolesa

Postavka Vrednost
Zobje 20
Premer zob 11,2 mm
Višina 12 mm / 0,47 palca
Zunanji premer 11 mm / 0,43 palca
Premer luknje 4 mm / 0,16 palca
Velikost koraka 9 × 7 mm / 0,35 × 0,27 palca (premer × V)
Skupna velikost 12 × 11 × 4 mm / 0,47 × 0,39 × 0,12 palca (V × OD × ID)

Velikost gredi polžastega gonila

Postavka Vrednost
Višina 20 mm / 0,79 palca
Zunanji premer 9,8 mm / 0,39 palca
Notranji premer 3,17 mm / 0,12 palca
Velikost 20 × 9,8 × 3,17 mm / 0,79 × 0,39 × 0,12 palca (V × OD × ID)
Brass worm wheel dimension drawing for standard module 0.5 and 20 teeth
Referenca dimenzij za standardno medeninasto polžasto kolo

Uporaba v inženirskih strojih, medicinski opremi in ladjedelništvu

Inženirski stroji

Vrtljivi mehanizmi bagra se zanašajo nanj, da prenesejo navor velike obremenitve in poskrbijo, da se vrtljiva plošča gladko zažene in ustavi v blatnih razmerah. Dvižni sistemi viličarjev ga uporabljajo za natančno dvigovanje 3-tonskih bremen brez tresenja.

Metalurška oprema

Valjčni prenos valjarne ohranja stabilno delovanje pri 250 °C in podpira enotno debelino jeklene plošče. Naprave za nagibanje jeklenega izliva uporabljajo njegove samomazalne lastnosti, da preprečijo onesnaženje staljenega jekla z oljem.

Medicinska oprema

Vrtljivi okvirji skenerja CT delujejo pod 45 dB s tem medeninastim polžastim kolesom, ki podpira jasno slikanje. Nastavitev zobozdravstvenega stola omogoča natančno dviganje in spuščanje do 0,5 mm.

Ladjedelništvo

Mehanizmi dviganja dvigala na palubi so odporni proti koroziji v slanem mehu in še vedno ne zdrsnejo po 500 urah testiranja v slanem mehu. Ladijski krmilni sistemi ohranjajo natančen nadzor smeri v vetru in valovih.

Avtomatizirano skladiščenje

Dvižni sistemi za zlaganje izvedejo 20 dejanj na minuto, pri čemer napaka pri pozicioniranju ne presega 1 mm. Naprave za usmerjanje sortirne linije obravnavajo hitre spremembe smeri brez zastojev paketov.

Tekstil in embalaža

Tekstilna in embalažna oprema ima koristi od stabilnega prenosa moči, samomazanja in zmanjšane porabe energije med dolgimi neprekinjenimi izmenami.

Za povezane komponente prenosa preglejteVijačno orodjekategorijo inStožčasti zobnikstrani.

Dokazi o kakovosti, testiranje in podpora pri izvozu

Rekordi materiala in trdote

Razred kositrnega brona ZCuSn10Pb1, trdota HB≥80 in zapisi o toplotni obdelavi ali litju se lahko zagotovijo s pošiljkami v razsutem stanju.

Profil zob in pregled dimenzij

Modul, število zob, premer zob, zunanji premer, dimenzije izvrtine in koraka se pregledajo glede na naročeno risbo ali vzorec.

Preverjanje mreže in hrupa

Vsaka serija je preverjena glede napake mreže pod 0,05 mm z ustreznim polžem, gladkim vrtenjem in nizkim hrupom pri delovanju.

Izvozno pakiranje

Zobniki so napolnjeni z oljem proti rjavenju in zaščitno ovojnico. Naročila v razsutem stanju se lahko paletirajo in privežejo za pomorski prevoz, letalski prevoz ali hitro dostavo.

Postopek naročanja OEM po meri

Korak 01 Pošljite podrobnosti prijave

Navedite modul, število zob, zunanji premer, izvrtino, velikost koraka, razred materiala, količino in ciljno odprtino.

Korak 02 Pregled risbe ali vzorca

Raydafon pregleda risbo OEM ali fizični vzorec ter potrdi specifikacijo in izbiro materiala.

Korak 03 Vzorec in odobritev

Za projekte po meri Raydafon izdela vzorec za potrditev kupca pred masovno proizvodnjo.

Korak 04 Proizvodnja in ponudba

Po odobritvi Raydafon zagotovi ponudbo FOB Ningbo, razpored proizvodnje in podrobnosti pakiranja.

Pogosto zastavljena vprašanja

Kaj je medeninasto polžasto kolo?

Medeninasto polžasto kolo je kolesni del pogona polžastega gonila, ki se ujame s polžasto gredjo za prenos gibanja in navora pod kotom gredi 90°. Uporabljajo se medeninaste in bronaste zlitine, ker nudijo nizko trenje, dobro odpornost proti obrabi in samomazalne lastnosti, če so povezane s polžem iz kaljenega jekla.

Kateri material uporablja Raydafon?

Raydafonova standardna proizvodnja uporablja kositrni bron ZCuSn10Pb1 s trdoto HB≥80 in odpornostjo proti obrabi, ki je približno 30 % višja od običajne medenine. Druge vrste brona ali medenine je mogoče uporabiti na zahtevo, odvisno od obremenitve, hitrosti in okolja.

Kakšno natančnost in učinkovitost je mogoče doseči?

Zobnik je obdelan v petih natančnih korakih — ulivanje, grobo struženje, fino struženje, rezkanje in brušenje — doseže hrapavost površine zob Ra≤1,6 μm in napako začetka pod 0,05 mm z ustreznim polžem. Učinkovitost prenosa je približno 15 % višja od nacionalnega standarda, 5000-urni preskus neprekinjenega delovanja pa kaže stopnjo obrabe pod 0,01 mm na 100 ur.

Kakšna je standardna velikost vzorca?

Standardni vzorec: modul 0,5, 20 zob, premer zob 11,2 mm, višina 12 mm, zunanji premer 11 mm, izvrtina 4 mm, teža 16 g. Ustrezna gred polžastega gonila: višina 20 mm, zunanji premer 9,8 mm, notranji premer 3,17 mm. Podprti so modul po meri, število zob, zunanji premer 50-300 mm in izvrtina.

Katere so glavne aplikacije?

Aplikacije vključujejo obračalne mehanizme za bagre, sisteme za dvigovanje viličarjev, prenos valjev valjarne, naprave za nagibanje jeklenih izlivov, vrtljive okvirje CT skenerjev, nastavitev zobozdravniškega stola, dvigovanje žerjavov na palubi, sisteme za krmiljenje ladij, avtomatizirane skladiščne viličarje in naprave za krmiljenje sortirne linije.

Kateri podatki so potrebni za ponudbo?

Pošljite risbo ali podrobnosti o vzorcu, modul, število zob, zunanji premer, izvrtino, razred materiala, količino in ciljno odprtino. Raydafon bo odgovoril s ponudbo FOB Ningbo in dobavnim rokom.

Kakšen je dobavni rok?

Standardna naročila so poslana v približno 15 dneh po potrditvi naročila. Naročila po meri ali množična naročila so odvisna od kompleksnosti risbe in količine. Raydafon po odobritvi risbe zagotovi posodobljen urnik.

Ste pripravljeni na nabavo medeninastih polžastih koles po meri?

Pošljite podrobnosti o svoji risbi ali vzorcu, modulu, številu zob, zunanjem premeru, izvrtini, razredu materiala, količini naročila in ciljnem priključku. Raydafon bo potrdil specifikacijo, izdelal vzorec, če bo potrebno, nato pa zagotovil ponudbo FOB Ningbo s časom dobave in podrobnostmi pakiranja.
