Polžasti menjalniki serije WPDA
  • Polžasti menjalniki serije WPDAPolžasti menjalniki serije WPDA
  • Polžasti menjalniki serije WPDAPolžasti menjalniki serije WPDA

Polžasti menjalniki serije WPDA

Polžasti menjalniki serije WPDA — 13 velikosti okvirja (40–250), razmerja 5:1 do 100:1, izhodni navor 15–2.500 N·m, vhodna moč 0,12–15 kW, ohišje iz litega železa IP65 s prisilnim mazanjem. Polžasto kolo je kaljeno in brušeno na HRC 58–62; tesnilo z dvojnimi ustnicami zadržuje prah iz moke, poljski mulj in vodo za izpiranje iz votline zobnika. Na voljo so montaža na nogo, prirobnico in votlo gred, izhodno gred pa lahko strojno obdelate tako, da ustreza vašemu obstoječemu motorju. Pošljite svojo vhodno moč, zahtevano razmerje in prirobnico motorja - v 24 urah vam vrnemo ujemajoč se okvir, dimenzijsko risbo in tovarniško neposredno ponudbo.
4050607080100120135147155175200250

Polžasti menjalniki serije WPDA — razmerja 5:1 do 100:1, 15–2.500 N·m, ohišje iz litega železa IP65

Če nabavljate polžasti reduktor za mešalnik, tekoči trak, pakirno linijo ali kmetijsko orodje, so tri številke, ki odločite se, ali ustreza razmerju, izhodnemu navoru in prirobnici motorja. Serija WPDA zajema vse tri v trinajstih velikosti okvirja od 40 do 250, z vhodno močjo od 0,12 kW do 15 kW in ohišjem iz litega železa, ki ima IP65 pod izpiranje in prah. Spodnje tabele vam omogočajo, da prilagodite okvir svojim nalogam, ne da bi odprli katalog.

Posnetek specifikacije

  • Velikosti okvirjev40, 50, 60, 70, 80, 100, 120, 135, 147, 155, 175, 200, 250
  • Vhodna moč0,12 kW – 15 kW
  • Razmerje redukcije5:1, 10:1, 15:1, 20:1, 25:1, 30:1, 40:1, 50:1, 80:1
  • Izhodni navor15 N·m – 2.500 N·m
  • OhišjeVisoko trdna litina, odporna na udarce in deformacije
  • Polžasto koloKaljeno in brušeno, površina zob HRC 58–62
  • ZaščitaIP65 — tesnilo z dvojnimi ustnicami in oljno tesnilo, odporno na prah
  • MontažaNoga, prirobnica ali votla gred; izhodna gred, obdelana na vaš motor
  • MazanjePrisilno mazanje, zbiralnik pod 60 °C pri 24/7 obratovanju

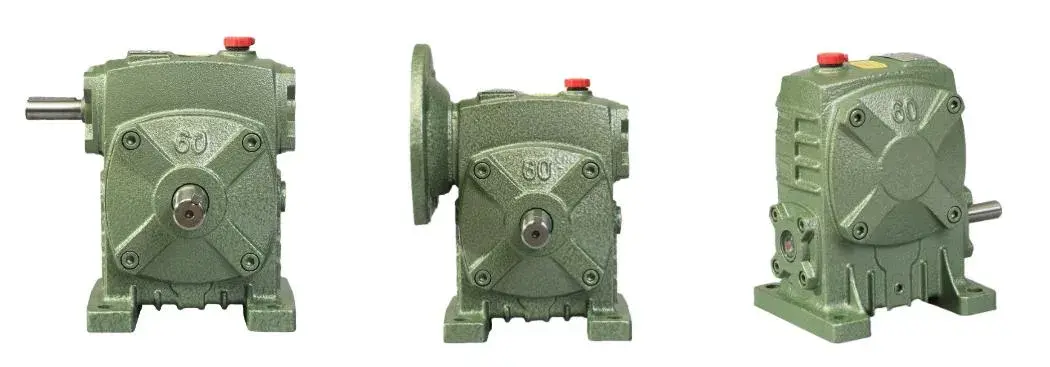

WPDA Series Worm Gearboxes — cast iron housing worm reducer

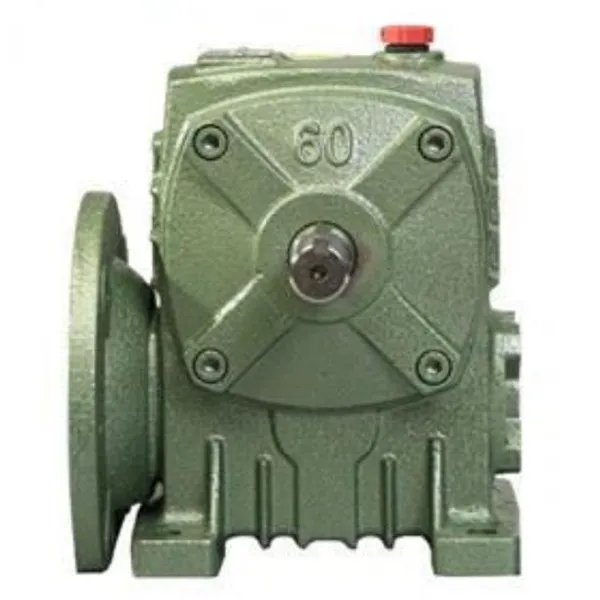

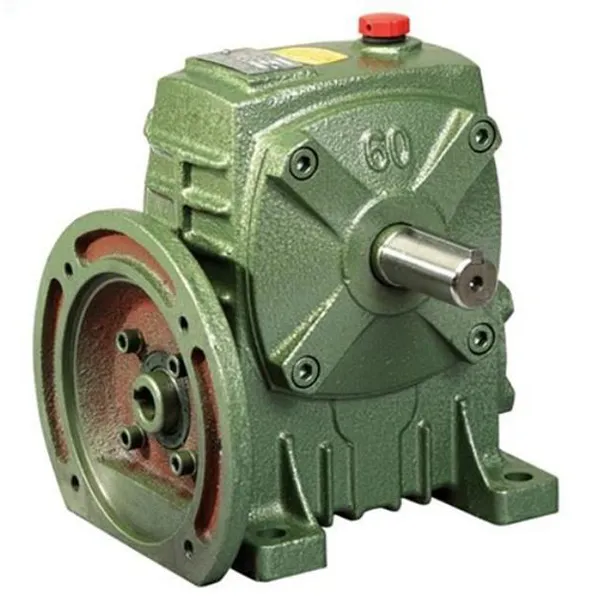

Polžasti menjalnik WPDA — ohišje iz litega železa, vhod na prirobnici, votla ali polna izhodna gred.

Kam WPDA ustreza

Predelava in mešanje hrane

Samozaklepanje zadrži veslo, ko se motor ustavi

Razmerje 40:1 na WPDA-70 omogoča, da se mešalna lopatica z veliko zmogljivostjo zažene pod obremenitvijo, ne da bi se ustavila. kdaj vrvica se ustavi, samozaklepna polžasta geometrija preprečuje, da bi veslo padlo pod lastno težo. The tesnilo z dvojnim robom zadržuje prah moke pred vstopom v olje, zato se servisni interval pomakne na približno šest mesecev.

Odpadne vode in sortiranje

Ohišje iz litega železa in dvojno tesnilo proti vlagi

V čistilni napravi ali obratu za sortiranje smeti je olje, ki pušča čez obrabljeno tesnilo, tisto, kar uniči ležaje. WPDA-100 uporablja nerjaveče ohišje iz litega železa in tesnilo z dvojnimi ustnicami; izmerjenih padcih hrupa delovanja od okolice 80 dB do 62 dB, kar je pomembno pri nočnih izmenah v stanovanjskih conah.

Kmetijski stroji

Razmerje 60:1 potroji navor bobna na kombajnu

Na mlatilnem bobnu kombajna 60:1 WPDA-80 poveča navor motorja približno trikrat in izboljša mlatev učinkovitost za približno 25 %. Votla gred se namesti naravnost na obstoječo pogonsko gred, torej okvir ne potrebuje ponovne obdelave. IP65 preprečuje, da bi mulj in dež prišli v votlino menjalnika.

Logistika in dviganje

Pravokotna postavitev prihrani 30 % prostora za namestitev

Na avtomatiziranih sortirnih linijah in dvižnih ploščadih pravokotna postavitev polža omogoča, da motor sedi poleg pogonsko gred namesto za njo. 25:1 WPDA-60 omogoča dovolj natančno pozicioniranje za razvrščanje paketov brez servo. Izhodne gredi je mogoče obdelati tako, da se ujemajo z uvoženimi motorji, pri čemer se izognete polnemu prenosu zamenjava. GlejPolžasti menjalnik serije WPrazpon za dajatve z nižjim razmerjem.

Izbirna tabela — moč, razmerje in teža

Hitra referenca velikosti okvirja — nazivna vhodna moč in teža
Velikost Vhodna moč (kW) Razpon razmerja Teža (kg)
40 0.12 5:1 – 80:1 5
50 0.18 5:1 – 80:1 8
60 0.37 5:1 – 80:1 11
70 0,37 – 0,75 5:1 – 80:1 17
80 0,75 – 1,5 5:1 – 80:1 22
100 1.5 5:1 – 80:1 38
120 2,2 – 3,0 5:1 – 80:1 64
135 3,0 – 4,0 5:1 – 80:1 85
147 3,0 – 4,0 5:1 – 80:1 105
155 5.5 5:1 – 80:1 118
175 5,5 – 7,5 5:1 – 80:1 165
200 11.0 5:1 – 80:1 236
250 11,0 – 15,0 5:1 – 80:1 396

Izhodni navor sega od 15 N·m pri velikosti 40 do 2.500 N·m pri velikosti 250. Če vaša naloga potrebuje razmerje zunaj devetih standardne korake, prosite za najbližji par in potrdili bomo dejansko izhodno hitrost in navor.

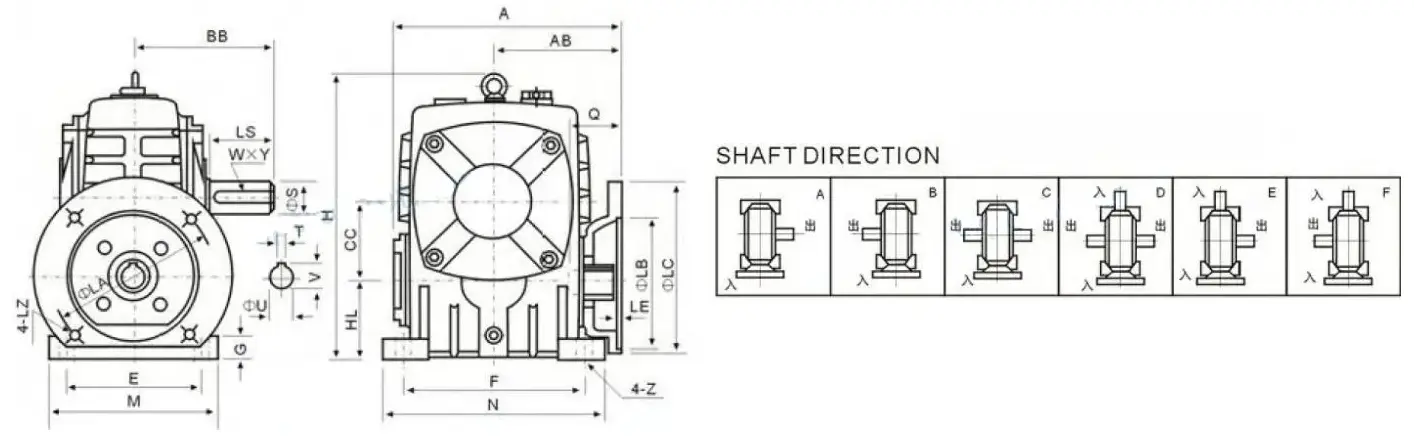

Namestitvene mere — velikosti okvirja od 40 do 250

Montažne mere (mm) — A, AB, BB, H, HL, prirobnica LA/LB/LC, vhodna luknja Q/U, izhodna gred LS/S
Velikost A AB BB H HL M N E F G Z LA LB LC LE LZ Q U T×V LS S W×Y
40 135 75 74 138 40 90 100 70 80 13 10 115 95 140 4 M8 31 11 4×12,8 28 14 5×3
50 151 83 97 176 50 120 140 95 110 15 12 115 95 140 4 M8 31 11 4×12,8 40 17 5×3
60 167 91 112 204 60 130 150 105 120 20 12 130 110 160 4 M8 33 14 5×16,3 50 22 7×4
70 200 109 131 236 70 150 190 115 150 20 15 130 110 180 4 M8 40 14 5×16,3 80 28 7×4
80 225 125 142 268 80 170 220 135 180 20 15 165 130 200 4.5 M10 48 19 6×21,8 65 32 10×4,5
100 280 148 169 336 100 190 270 155 220 25 15 165 130 200 4.5 M10 52 24 8×27,3 75 38 10×45
120 333 181 190 430 120 230 320 180 260 30 18 215 180 250 5 M12 63 28 8×31,3 85 45 12×4,5
135 375 202 210 480 135 250 350 200 290 30 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
147 415 235 210 480 123 250 350 200 280 32 18 215 180 250 5 M12 83 28 8×31,3 95 55 16×6
155 448 247 252 531 135 275 390 220 320 35 21 265 230 300 5 M12 83 38 10×41,3 110 60 18×7
175 481 262 255 600 160 310 430 250 350 40 21 265 230 300 5 M12 83 38 10×41,3 110 65 18×7
200 543 285 319 686 175 380 480 290 390 40 24 300 250 350 6 M16 114 42 12×45,3 125 70 20×7,5
250 615 330 385 800 200 460 560 380 480 45 28 300 250 350 6 M16 114 42 12×45,3 155 90 25×9

Vse mere v milimetrih. Na mobilni napravi povlecite po mizi vodoravno, da dosežete stebre prirobnice in gredi. Pošljite svoj okvir motorja in zahtevano velikost izhodne gredi in pred naročilom bomo potrdili ustrezno vrstico.

Zakaj kupci izberejo to serijo

01

Kaljeno in brušeno polžasto kolo, HRC 58–62

Polžasto kolo gre skozi kaljenje in brušenje s trdoto površine zoba v območju HRC 58–62. V aplikaciji rudarskega tekočega traku je dve leti neprekinjenega delovanja povzročilo manj kot 0,1 mm obrabe zobnikov — približno trikrat daljša življenjska doba standardnega reduktorja pri enakem delovnem razmerju. Theizdelava preciznih zobnikovstran prikazuje koraki brušenja in pregleda za to številko.

02

Prisilno mazanje vzdržuje temperaturo korita pod 60 °C pri 24/7 delovanju

Notranji krog prisilnega mazanja napaja mrežo in ležaje, namesto da bi se zanašal samo na brizganje. pri neprekinjeno 24-urno delovanje oljno korito ostane pod 60 °C, kar upočasni oksidacijo maziva in zadrži debelina filma na stiku polža. To je razlika med reduktorjem, ki zdrži eno sezono in eno ki traja več.

03

IP65 dvojno tesnilo in ohišje, ki ne rjavi

Tesnilo z dvojnimi ustnicami in oljno tesnilo, odporno na prah, ščiti IP65 pred blatom, dežjem in procesnim prahom. Na a na mestu sortiranja smeti, kjer je iz običajnih reduktorjev izteklo olje in so ga v treh mesecih zasegli, je zagnal WPDA-100 18 mesecev v istem korozivnem okolju brez kapljice puščanja. Če je vaša dolžnost lažja in potrebujete manjšo ovojnico primerjajPolžasti menjalnik serije RV.

04

Izhodna gred je obdelana na vaš motor, ne obratno

Montaža na nogo, prirobnico in votlo gred je na voljo, izhodno gred pa je mogoče obdelati na velikost motorja ali gnane gredi, ki jo že imate. Tovarna kmetijskih strojev je potrebovala gred, ki je ustrezala starejši motor; nadomestna gred je bila poslana v treh dneh in privita brez menjave motorja. Za kmetijske dajatve, glkmetijski menjalniktudi obseg.

Povratne informacije strank

»Te izvajamo v delavnici z vlažno hrano, kjer so prejšnji menjalniki zarjaveli in jih je bilo treba pogosto ustavljati. Pri seriji WPDA ohišje ni zarjavelo niti z moko in vlago ves dan naokoli, bron polžasto kolo je še čisto. Hrup med delovanjem je skoraj zanemarljiv, zato ne moti več oprema za testiranje hrane v bližini. Ko sem moral prilagoditi razmerje zmanjšanja, me je njihova ekipa vodila skozi razlike v modelih in izvedel izračun obremenitve zame — priporočena enota je delovala gladko od začetka začeti."

Emma WilsonObrat za predelavo hrane, Sydney, Avstralija

»Menjalniki WPDA so se zelo dobro obnesli pri našem projektu – zanesljivi, učinkoviti ter enostavni za namestitev in vzdrževanje. Od prvega posveta do poroda je vse potekalo gladko in komunikacija je bila enostavna. Še naprej bomo sodelovali in izdelek priporočali drugim partnerjem.”

James CarterKupec projekta, stranka Raydafon

Pošljite svojo moč motorja in razmerje — pridobite ujemajoč se okvir

Povejte nam vhodno moč, zahtevano izhodno hitrost ali razmerje, vrsto namestitve in velikost gredi. Potrdili bomo Okvir WPDA, vrnite dimenzijsko risbo in ponudbo po tovarniški ceni, običajno v 24 urah. Celoten obseg napolžni menjalnikstrani.
