Kakšna je razlika med enosmernimi in dvosmernimi cilindri?

V svetu industrijske hidravlike je izbira med enostransko delujočim in dvodelujočim cilindrom ena prvih odločitev, ki jih mora sprejeti inženir. To je odločitev, ki vpliva na zmogljivost jeklenke, njeno ceno, zahteve glede vzdrževanja in njeno primernost za uporabo. Hidravlični dvižni cilinder je naprava, ki pretvarja hidravlični tlak v linearno silo in gibanje. Razlika med enodelujočimi in dvodelujočimi oblikami je v tem, kako se hidravlična tekočina nanese na bat. V enodelujočem cilindru se tekočina nanaša le na eno stran bata, povratni hod pa poganja zunanja sila, kot je gravitacija ali vzmet. V dvojno delujočem cilindru se tekočina nanaša na obe strani, kar omogoča, da valj ustvarja silo v obe smeri. Ta temeljna razlika ima globoke posledice za to, kako se jeklenka uporablja in kaj lahko doseže.

Ta članek bo zagotovil sistematično tehnično primerjavo enodelujočih in dvodelujočih hidravličnih dvižnih cilindrov. Preučili bomo razlike v zasnovi, načela delovanja, prednosti in omejitve vsake vrste ter aplikacije, kjer je vsaka najprimernejša. Zagotovili bomo tudi podrobne specifikacije za našeHidravlični dvižni cilinderizdelki iz naše tovarne Raydafon Technology Group Co., Limited, vključno z modeli z enojnim in dvojnim delovanjem. Ne glede na to, ali načrtujete nov hidravlični sistem, nadgrajujete obstoječega ali preprosto želite razumeti tehnologijo, bo ta vodnik zagotovil tehnično osnovo, ki jo potrebujete za sprejemanje premišljene odločitve.

Kazalo

• 1. Kaj je enostranski hidravlični cilinder?
• 2. Kaj je dvostranski hidravlični cilinder?
• 3. Kakšne so notranje zasnove v primerjavi?
• 4. Kakšne so razlike v zmogljivosti?
• 5. Kako izberete pravo vrsto za svojo aplikacijo?
• 6. Katere so ključne specifikacije naših hidravličnih dvižnih cilindrov?
• 7. Pogosto zastavljena vprašanja (FAQ)
• 8. Zaključek

1. Kaj je enostranski hidravlični cilinder?

Hidravlični cilinder z enojnim delovanjem je hidravlični dvižni cilinder, ki uporablja hidravlični tlak za ustvarjanje sile samo v eno smer. Hidravlična tekočina se nanese na eno stran bata - običajno na dno ali stran pokrova - za podaljšanje droga. Povratnega giba ne poganja hidravlični tlak. Namesto tega se opira na zunanjo silo. Ta zunanja sila je lahko gravitacija, vzmet ali teža samega bremena. V mnogih cilindrih z enojnim delovanjem je v valj vgrajena povratna vzmet, ki potisne bat nazaj v uvlečen položaj, ko se hidravlični tlak sprosti. Pri drugih izvedbah teža bremena zagotavlja povratno silo. Enostransko delujoči cilindri so enostavnejši v konstrukciji kot dvojno delujoči cilindri, ker zahtevajo samo en priključek za tekočino in en komplet tesnil.

Enosmerno delujoči valji se pogosto uporabljajo v aplikacijah, kjer povratni hod ne zahteva hidravlične sile. Na primer, v prekucniku je hidravlični cilinder, ki dviguje posteljo, enostranski cilinder. Hidravlični tlak dvigne posteljo, gravitacija pa jo vrne v spuščen položaj, ko tlak popusti. V avtomobilski dvigalki hidravlični cilinder dvigne avto, sprostitveni ventil pa omogoča, da se avto spusti pod vplivom težnosti. Pri hidravlični stiskalnici je cilinder, ki uporablja stiskalno silo, pogosto enostranski, s povratnim gibom, ki ga poganja vzmet ali ločen povratni cilinder. Spodnja tabela povzema ključne značilnosti hidravličnega dvižnega cilindra z enojnim delovanjem.

V Raydafonu naša tovarna izdeluje enostransko delujoče hidravlične dvižne cilindre za vrsto aplikacij. Ponujamo modele z dolžino giba od 100 mm do 2.000 mm in zmogljivostjo potiska do 500 ton. Naša ekipa inženirjev vam lahko pomaga pri izbiri pravega cilindra za vašo specifično uporabo.

2. Kaj je dvostranski hidravlični cilinder?

Dvosmerni hidravlični cilinder je hidravlični dvižni cilinder, ki uporablja hidravlični tlak za ustvarjanje sile v obe smeri. Hidravlična tekočina se izmenično dovaja na obe strani bata. Ko se tekočina nanese na stran pokrova, se palica razširi. Ko se tekočina nanese na stran palice, se palica umakne. To omogoča, da valj opravlja delo v obe smeri. Dvojno delujoči cilindri so bolj zapleteni kot enostransko delujoči, ker zahtevajo dve odprtini za tekočino in dva kompleta tesnil. Vendar ponujajo večji nadzor in vsestranskost. So standardna izbira za aplikacije, ki zahtevajo pozitivno kontrolo iztegovanja in umikanja, na primer v gradbeni opremi, proizvodnih strojih in letalskih sistemih.

Sposobnost ustvarjanja sile v obe smeri je pomembna prednost. Pri bagru so cilindri ogrodja, roke in žlice dvojno delujoči. Morajo biti sposobni potiskati in vleči z enako močjo, da natančno nadzorujejo vedro. V hidravlični stiskalnici lahko dvojno delujoči valj izvaja silo tako v stiskalnem kot v povratnem hodu, kar omogoča krajše čase cikla. V krmilnem sistemu lahko dvosmerni valj obrača kolesa v obe smeri. Spodnja tabela povzema ključne značilnosti dvodelujočega hidravličnega dvižnega cilindra.

V naši tovarni izdelujemo dvostransko delujoče hidravlične dvižne cilindre za zahtevne aplikacije. Ponujamo modele z dolžino giba od 100 mm do 8.000 mm in potisno zmogljivostjo do 2.000 ton. Naša ekipa inženirjev vam lahko pomaga pri izbiri pravega cilindra za vašo specifično uporabo.

3. Kakšne so notranje zasnove v primerjavi?

Notranja zasnova hidravličnega dvižnega cilindra določa njegovo zmogljivost, učinkovitost in zahteve glede vzdrževanja. Ključne razlike med enodelujočimi in dvodelujočimi valji so v številu odprtin za tekočino, številu tesnil ter zasnovi bata in palice. V cilindru z enojnim delovanjem je ena odprtina za tekočino, ki se običajno nahaja na koncu pokrova. Bat ima eno samo tesnilo, ki ločuje tekočino pod tlakom od strani brez tlaka. Palica se razteza skozi pokrov na koncu palice, ki ima tesnilo droga in tesnilo brisalca. V dvodelujočem cilindru sta dve odprtini za tekočino, ena na vsakem koncu. Bat ima dve tesnili, eno na vsaki strani, ki ločujeta dve komori s tekočino. Pokrov na koncu droga ima tesnilo droga in tesnilo brisalca, konec pokrova pa ima lahko blažilno napravo za upočasnitev bata na koncu giba.

Spodnja tabela vsebuje podrobno primerjavo notranjih konstrukcijskih značilnosti enodelujočih in dvodelujočih hidravličnih dvižnih cilindrov.

priRaydafon Technology Group Co., Limited, naša tovarna izdeluje enostransko delujoče in dvostransko delujoče hidravlične dvižne cilindre po najvišjih standardih kakovosti in zanesljivosti. Uporabljamo visokokakovostne materiale, natančno strojno obdelavo in stroga testiranja, da zagotovimo, da vsaka jeklenka, ki jo proizvedemo, zagotavlja zanesljivo delovanje in dolgo življenjsko dobo. Naša ekipa inženirjev vam lahko pomaga pri izbiri prave zasnove za vašo specifično aplikacijo.

4. Kakšne so razlike v zmogljivosti?

Razlike v zmogljivosti med enodelujočimi in dvodelujočimi hidravličnimi dvižnimi cilindri so pomembne in pomembno vplivajo na načrtovanje sistema. Najbolj očitna razlika je zmogljivost sile. Dvojno delujoči valj lahko ustvarja silo v obe smeri, medtem ko lahko enostranski valj ustvarja silo samo v eno smer. To pomeni, da lahko dvosmerno delujoči valj opravi delo tako v iztegovalnem kot povratnem hodu, medtem ko lahko enostranski cilinder opravi delo samo v enem hodu. Druga pomembna razlika je hitrost delovanja. V dvodelujočem cilindru je hitrost umika določena s pretokom hidravlične tekočine na strani droga bata. Ker je površina na strani palice manjša od površine na strani kapice, je hitrost umika večja od hitrosti iztegovanja pri enakem pretoku. V cilindru z enojnim delovanjem je hitrost umika določena z zunanjo silo in hitrostjo pretoka tekočine iz cilindra.

Spodnja tabela primerja ključne parametre delovanja enodelujočih in dvodelujočih hidravličnih dvižnih cilindrov.

V naši tovarni oblikujemo naše hidravlične dvižne cilindre za optimizacijo delovanja za specifično uporabo. Pri jeklenkah z enojnim delovanjem se osredotočamo na zagotavljanje zanesljivega povratnega delovanja in zmanjšanje tveganja zgoščevanja ali zatikanja. Pri dvodelujočih cilindrih se osredotočamo na doseganje natančnega nadzora obeh gibov in zmanjšanje padca tlaka. Naša ekipa inženirjev vam lahko pomaga pri izbiri pravega tipa za vašo aplikacijo in zagotovi podrobne izračune učinkovitosti.

5. Kako izberete pravo vrsto za svojo aplikacijo?

Izbira prave vrste hidravličnega dvižnega cilindra za aplikacijo zahteva skrbno analizo funkcionalnih zahtev, delovnega okolja in stroškovnih omejitev. Prvo vprašanje je, ali aplikacija zahteva silo v eno smer ali obe. Če povratni hod ne zahteva hidravlične sile – na primer, če se breme lahko vrne s pomočjo gravitacije – je enodelujoči valj enostavnejša in bolj ekonomična izbira. Če povratni hod zahteva hidravlično silo - na primer, če je treba tovor potegniti nazaj ali če je treba povratni hod nadzorovati - je potreben dvojno delujoči valj. Drugo vprašanje je, ali aplikacija zahteva natančno kontrolo obeh udarcev. Če je treba povratni hod nadzorovati glede položaja ali hitrosti, je potreben dvojno delujoči valj. Tretje vprašanje je, ali ima aplikacija prostorske in težke omejitve. Enostransko delujoči valji so na splošno bolj kompaktni in lažji od dvodelujočih valjev enake potisne moči. Četrto vprašanje je, ali ima aplikacija stroškovne omejitve. Nakup in vzdrževanje enodelujočih valjev je cenejše.

Spodnja tabela podaja matriko odločitev za izbiro med enodelujočimi in dvodelujočimi hidravličnimi dvižnimi cilindri na podlagi običajnih aplikacijskih zahtev.

Pri Raydafon Technology Group Co., Limited imamo bogate izkušnje pri pomoči strankam pri izbiri pravega hidravličnega dvižnega cilindra za njihovo uporabo. Naša inženirska ekipa lahko zagotovi podrobno tehnično svetovanje in izračune zmogljivosti, da zagotovi, da izberete optimalen cilinder za svoje potrebe.

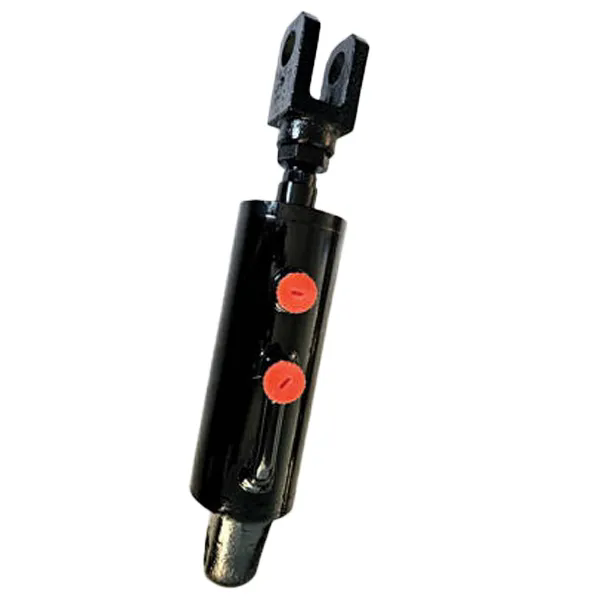

6. Katere so ključne specifikacije naših hidravličnih dvižnih cilindrov?

Naslednja tabela vsebuje ključne tehnične specifikacije za našo serijo enodelujočih in dvodelujočih hidravličnih dvižnih cilindrov. Ti cilindri so zasnovani za široko paleto industrijskih aplikacij in so na voljo v različnih velikostih in konfiguracijah za izpolnjevanje različnih zahtev. Naša tovarna lahko izdela tudi jeklenke po meri, ki izpolnjujejo posebne zahteve projekta.

V naši tovarni uporabljamo visokokakovostne materiale, natančno strojno obdelavo in stroga testiranja, da zagotovimo, da vsak hidravlični dvižni cilinder, ki ga proizvedemo, zagotavlja zanesljivo delovanje in dolgo življenjsko dobo. Naša ekipa inženirjev je na voljo za pomoč pri izbirnem postopku in za zagotavljanje podrobne tehnične podpore.

7. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kakšna je glavna razlika med enodelujočim in dvodelujočim hidravličnim cilindrom?

Odgovor: Glavna razlika je v tem, da enosmerni valj uporablja hidravlični tlak za ustvarjanje sile v samo eno smer, medtem ko dvosmerni valj uporablja hidravlični tlak za ustvarjanje sile v obe smeri. V enodelujočem cilindru povratni hod poganja zunanja sila, kot je gravitacija ali vzmet. V dvodelujočem cilindru povratni hod poganja hidravlični tlak na nasprotni strani bata.

Vprašanje 2: Katera vrsta jeklenke je bolj učinkovita?

Odgovor: Dvojno delujoči cilinder je na splošno učinkovitejši, ker uporablja hidravlični tlak tako za iztegovanje kot za vračanje, kar omogoča natančen nadzor in krajše čase ciklov. Enodelujoči valj je manj učinkovit, ker je povratni hod odvisen od zunanjih sil, ki jih morda ni mogoče nadzorovati ali pa lahko zapravljajo energijo.

Vprašanje 3: Ali je mogoče enodelujoči valj uporabiti v aplikacijah, ki zahtevajo nadzorovan povratni hod?

Odgovor: Ne, enodelujoči valj ne more zagotoviti nadzorovanega povratnega giba, ker povratno silo zagotavlja zunanja sila, kot je gravitacija ali vzmet. Če uporaba zahteva natančen nadzor povratnega giba, je potreben dvodelujoči valj.

Vprašanje 4: Katere so tipične uporabe enostransko delujočih valjev?

Odgovor: Enosmerno delujoči cilindri se običajno uporabljajo v aplikacijah, kjer povratni hod ne zahteva hidravlične sile. Primeri vključujejo prekucnike, hidravlične dvigalke in nekatere vrste stiskalnic. Uporabljajo se tudi v aplikacijah, kjer sta prostor in teža omejena, saj so na splošno bolj kompaktni kot dvodelujoči cilindri.

Vprašanje 5: Katere so tipične uporabe dvostransko delujočih valjev?

Odgovor: Dvojno delujoči cilindri se uporabljajo v aplikacijah, ki zahtevajo silo in nadzor v obe smeri. Primeri vključujejo bagre, žerjave, krmilne sisteme in hidravlične stiskalnice. So standardna izbira za gradbeno opremo, proizvodne stroje in sisteme avtomatizacije.

8. Zaključek

Izbira med enodelujočim in dvodelujočim hidravličnim dvižnim cilindrom je temeljna odločitev, ki vpliva na zmogljivost, stroške in zanesljivost hidravličnega sistema. Enostransko delujoči cilindri so enostavnejši, kompaktnejši in cenejši, vendar lahko ustvarjajo silo le v eno smer. Dvostransko delujoči cilindri so bolj zapleteni in dražji, vendar nudijo popoln nadzor tako nad gibom raztezanja kot vračila. Prava izbira je odvisna od posebnih zahtev aplikacije, vključno z zahtevami po sili, potrebo po nadzoru, razpoložljivim prostorom in proračunom. V Raydafon Technology Group Co., Limited, naša tovarna izdeluje enostransko delujoče in dvostransko delujoče hidravlične dvižne cilindre po najvišjih standardih kakovosti in zanesljivosti. Uporabljamo visokokakovostne materiale, natančno strojno obdelavo in stroga testiranja, da zagotovimo, da vsaka jeklenka, ki jo proizvedemo, zagotavlja zanesljivo delovanje in dolgo življenjsko dobo.

Ne glede na to, ali načrtujete nov hidravlični sistem ali nadgrajujete obstoječega, vas vabimo, da stopite v stik z našo tehnično ekipo, da se pogovorimo o vaših zahtevah. Zagotovimo lahko podrobne specifikacije izdelka, izračune zmogljivosti in podporo za aplikacije. Zaradi naše predanosti kakovosti in zadovoljstvu strank smo postali zaupanja vreden partner za industrijsko hidravliko po vsem svetu.

Obrnite se na Raydafon Technology Group Co., Limited še danesda razpravljate o svojih zahtevah glede hidravličnega dvižnega cilindra in odkrijete, kateri tip je pravi za vašo aplikacijo.
