Kardanska gred za balirke za okrogle bale Case IH
  • Kardanska gred za balirke za okrogle bale Case IHKardanska gred za balirke za okrogle bale Case IH
  • Kardanska gred za balirke za okrogle bale Case IHKardanska gred za balirke za okrogle bale Case IH

Kardanska gred za balirke za okrogle bale Case IH

Kardanska gred za balirke za okrogle bale Case IH — pokriva RB444, RB454, RB455A, RB464, RB554 in RB564 ter različice RB454 Silage in RB454 Rotor Cutter. CAT4 in CAT5 pogonski sklopi s konstantno hitrostjo s torno sklopko; vhodni spline 1.375-6 ali 1.375-21 odvisno od traktorja; zahtevana moč 40–100 KM (30–75 kW). Referenčni navor sklopke od 1.000 N·m (CAT3/S4) do 1.800 N·m (CAT4/S6). Pošljite svoj model balirke in priključni priključek traktorja — potrdimo kategorijo pogonskega sklopa, navor sklopke in dolžino gredi ter v 24 urah vrnemo tovarniško ponudbo.

Zamenjava OEM · Serija Case IH RB

Kardanska gred za balirke za okrogle bale Case IH — CAT4 in CAT5 pogonski vodi s konstantno hitrostjo, 1.375-6 / 1.375-21 spline

Kardanska gred balirke za okrogle bale odpove na enega od dveh načinov: univerzalni zglob ne more prevzeti kota obračanja na ozar, ali pa sklopka ne zdrsne pri pravem navoru in menjalnik namesto tega prevzame amortizer. Ta stran navaja velikosti gredi, zahtevano moč in številke delov sklopke za Case IH RB444, RB454, RB455A, RB464, RB554 in balirke RB564, tako da lahko prilagodite nadomestno gred modelu balirke, ki ga dejansko uporabljate.

Pokriti modeli balirke

6 osnovnih modelov RB444, RB454, RB455A, RB464, RB554, RB564 — plus različice RB454 Silage in RB454 Rotor Cutter.

Velikosti pogonskega sklopa

CAT4 / CAT5 Pogon s konstantno hitrostjo s torno sklopko. Vhodni spline 1.375-6 ali 1.375-21 odvisno od traktorja.

Zahteva po moči

40–100 KM From 30 kW on the RB444 up to 75 kW on the RB454 Rotor Cutter. Celotna razčlenitev v spodnji tabeli.

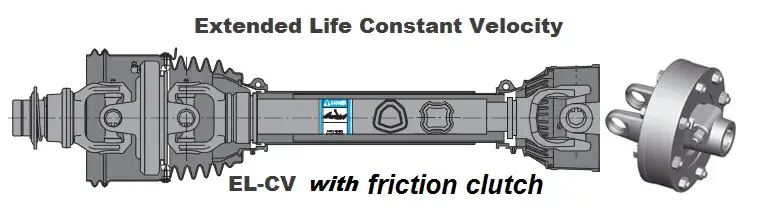

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
Sklop kardanske gredi — zglob s konstantno hitrostjo, torna sklopka in vhodni jarem 1.375-6.
PTO shaft for Case IH round balers — clutch end and spline detail
Konec sklopke in detajl utora — jarem za hitro odklop in ščitni ležaj.

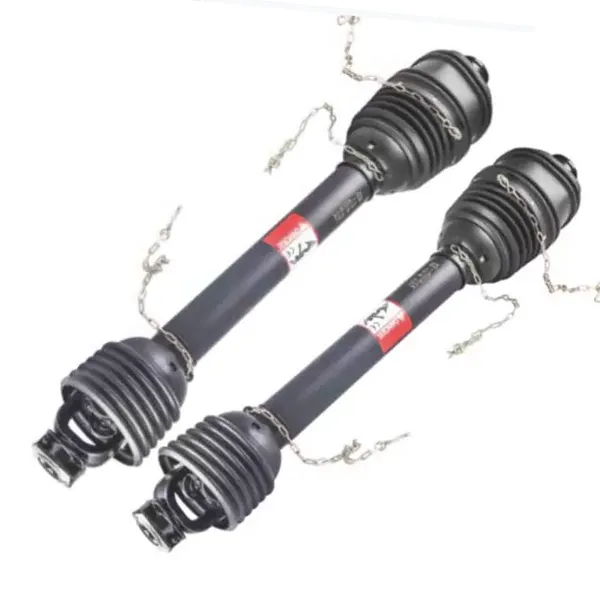

PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
Možnosti vhodnega jarma — spline 1.375-6 in 1.375-21, ki se ujema s priključno gredjo traktorja.
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
Konfiguracija torne sklopke in strižnega vijaka — drsna točka ščiti menjalnik balirke.

Tabela modelov — Velikost kardanske gredi in zahtevana moč glede na balirko

Modeli balirk za okrogle bale Case IH — velikost gredi in zahteva po moči priključne gredi
Model balirke Velikost kardanske gredi Zahtevana priključna gred, KM (kW)
RB444 CAT4 40 (30)
RB454 CAT4 60 (45)
RB454 Silaža CAT4 65 (48)
RB454 Rotorski rezalnik CAT5 100 (75)
RB455A CAT4 40 (30)
RB464 CAT5 70 (52)
RB554 CAT5 70 (52)
RB564 CAT5 80 (60)

Case IH zahteva pogone s konstantno hitrostjo CAT4 ali CAT5, odvisno od modela, s torno sklopko. Rotorski rezalnik RB454 je edina različica v tem obsegu, ki zahteva CAT5 z močjo 100 KM (75 kW) — če vaš traktor je nižji od te vrednosti, pred naročilom potrdite sestavo balirke.

Constant velocity PTO shaft part number reference for Case IH round balers
Referenca priključne gredi s konstantno hitrostjo — osnovne številke delov CAT3 do CAT5, 540 in 1000 vrt./min.

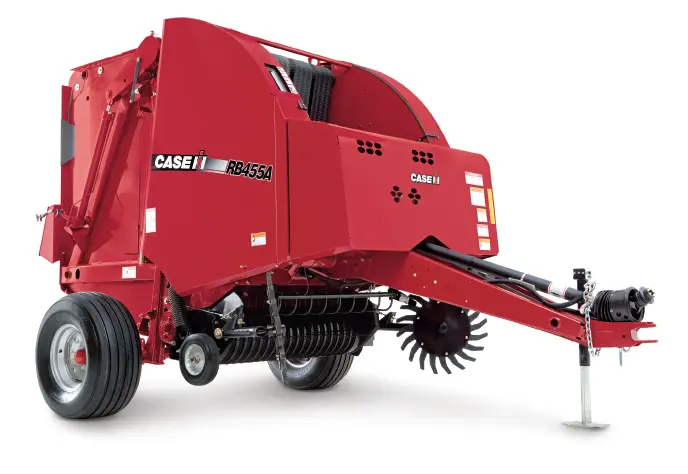

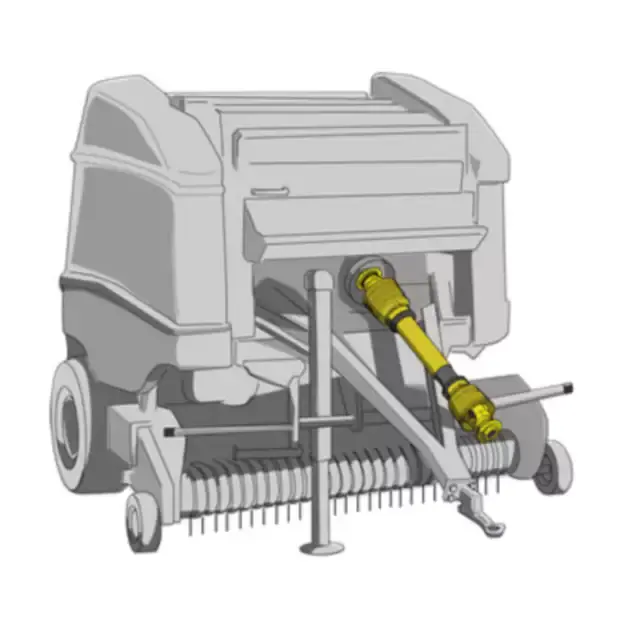

PTO shaft installed on a round baler in field operation
Namestitev na terenu — kot gredi in razmik ščita na vhodu v balirko.

Številke delov priključne gredi s konstantno hitrostjo in sklopke

Priključna gred s konstantno hitrostjo — osnovne številke delov po kategoriji in spline traktorja
CV priključna gred Traktor Spline Številka osnovnega dela
CAT3/540 1.375-6 71R4121UCW07000
CAT4/540 1.375-6 71R6121UCW07000
CAT4/1000 1.375-21 71R6121UCW08000
CAT5/540 1.375-6 71R8121UCW07000
CAT5/1000 1.375-21 71R8121UCW08000
FT torne sklopke za 1.375-6 spline vhod
Univerzalna velikost Navor (N·m) Številka dela
CAT3 / S4 1.000 6QE344901R
CAT3 / S4 1.000 635E41203R
CAT4 / S6 1.800 663H53403R
CAT5 / S8 1450 6LM453003R

Part numbers above are reference points for matching the shaft to the baler and tractor combination. If your baler uses a different implement half or the tractor stub is a 1.750-20 spline, send the model and we will potrdite pravilno kombinacijo. The widerKardanska gred za balirke za okrogle baleponudba zajema tudi druge znamke balirk.

Kaj odloča o tem, ali gred ustreza in traja

  1. Ujemite kategorijo pogona z modelom balirke

    CAT4 and CAT5 are not interchangeable in this range. RB444, RB454 in RB455A delujejo s CAT4; RB464, RB554 in RB564 izvajata CAT5; RB454 Rotor Cutter zahteva tudi CAT5. Namestitev gredi CAT4 na balirko, ki calls for CAT5 leaves the joint under-rated at the headland angle, which is where most premature failures začetek.

  2. Uskladite vhodni spline s traktorjem, ne z balirko

    Stran stiskalnice je pritrjena s priključkom, stran traktorja pa je odvisna od traktorja, ki ga uporabljate. 1.375-6 je običajna 540 vrtljajev na minuto; 1.375-21 je 1000 vrtljajev na minuto; 1.750-20 se prikaže pri višji moči traktorji. Pošiljanje modela traktorja in fotografije priključne gredi je najhitrejši način za potrditev, kateri jarem je treba namestiti. Če posodabljate tudi pogon priključka, glejtekardanska gredkategorijo za celotno ponudbo.

  3. Torno sklopko nastavite na balirko, ne na traktor

    Torna sklopka je tam, da zdrsne, preden menjalnik balirke prevzame udarno obremenitev. Previsoko nastavljena sklopka will transmit the shock straight into the gearbox; nastavljen prenizko, zdrsne med normalnim baliranjem. FT zgornja tabela sklopke podaja referenčni navor za univerzalno velikost — 1.000 N·m za CAT3/S4, 1.800 N·m za CAT4/S6 in 1450 N·m za CAT5/S8.

  4. Preverite kot gredi in razmik ščita na ozari

    Zgib za konstantne hitrosti dopušča večji obračalni kot kot standardni univerzalni zglob, vendar ščit še vedno potrebuje dovoljenje pri popolnem zaklepanju. Če gred pade navzven ali se ščit dotakne ojnice pri vzara, bo spoj zgodaj odpovedal ne glede na oceno. Zgornja slika prikazuje ciljni kot pri vhod balirke. Za balirke drugih proizvajalcev jeKardanska gred za balirke Kronestran navaja enakovredne referenčne točke.

Pošljite svoj model balirke in priključno gred traktorja

Povejte nam model balirke (RB444 do RB564) in priključno gred traktorja (1.375-6, 1.375-21 ali 1.750-20). Bomo potrdite kategorijo pogonskega sklopa, navor sklopke in dolžino gredi ter vrnite neposredno tovarniško ponudbo - običajno v 24 urah. Na voljo so dolžine in konfiguracije ščitov po meri. Če vaš priključek uporablja a nestandardni menjalnik,kmetijski menjalnikustrezen je lahko tudi obseg.
