Kako delovni tlak vpliva na zasnovo hidravličnega cilindra?

Raydafon Technology Group Co., Limitedje porabil dve desetletji za izboljšanje razmerja med tlakom in zmogljivostjo cilindra. Delovni tlak ni le številka na specifikacijskem listu – je primarna sila, ki narekuje izbiro materiala, debelino stene, arhitekturo tesnila in celo površinsko obdelavo droga. Ko se hidravlični cilinder sooča z višjim tlakom, je treba vsako komponento preoblikovati tako, da varno in učinkovito zadržuje to silo. Naši inženirji pogosto pravijo, da tlak opredeljuje osebnost hidravličnega cilindra: nizkotlačni sistemi dajejo prednost stroškom, medtem ko visokotlačni modeli zahtevajo metalurško strokovno znanje in tolerance na mikronske ravni.

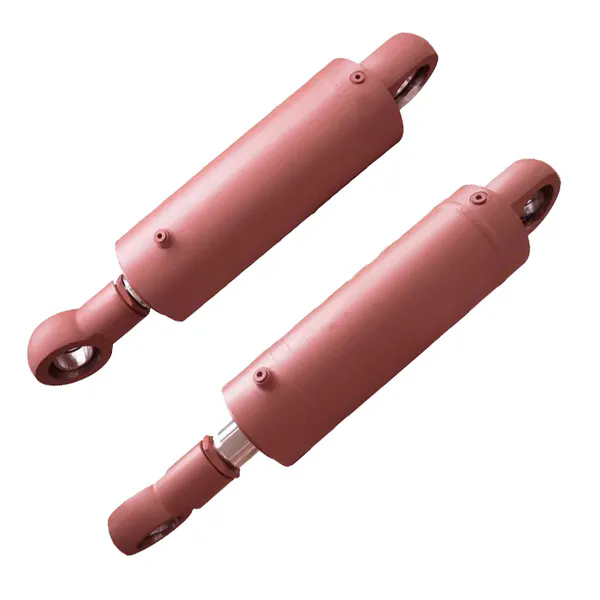

V praksi vprašanje "Kako delovni tlak vpliva na konstrukcijo hidravličnega cilindra?" se odgovori s preučevanjem porazdelitve napetosti, življenjske dobe ob utrujenosti in dinamike tekočin. Na primer, jeklenka z nazivnim tlakom 250 barov zahteva sod z znatno višjo mejo tečenja v primerjavi z različico s 100 bari. Naša tovarna priRaydafon uporablja analizo končnih elementov za preslikavo vročih točk napetosti. V tem članku se bomo sprehodili skozi natančne parametre, tabele materialov in inženirsko logiko, ki povezujejo delovni tlak z robustnimhidravlični cilinderoblikovanje. Delili bomo tudi sezname iz resničnega sveta, kako naša ekipa prilagaja jeklenke za rudarjenje, morje in mobilne aplikacije.

Zakaj delovni tlak narekuje izbiro materiala za hidravlični cilinder?

Material hidravličnega cilindra je prva obrambna linija pred neizmernimi silami, ki jih ustvarja tekočina pod pritiskom. Ko se delovni tlak poveča, obremenitev na cevi valja (napetost v obroču) in končnih pokrovih raste linearno. Pri jeklenki z notranjim premerom 100 mm dvig tlaka s 160 barov na 320 barov podvoji silo, ki poskuša počiti cev. Zato naša tovarna pridobiva le visokokakovostna jekla, kot sta E355 ali 27SiMn za srednjetlačne serije, medtem ko za ekstremne tlake (nad 400 barov) preidemo na krom-molibdenove zlitine, kot sta 4140 ali 4340, toplotno obdelana, da dosežemo mejo tečenja nad 750 MPa.

Ključne lastnosti materiala pod vplivom tlaka

• Natezna trdnost:Najmanjša meja tečenja mora ob upoštevanju varnostnega faktorja (običajno 2,5:1 do 4:1) presegati napetost, ki jo povzroča največji delovni tlak.
• Varljivost:Jekla z visoko trdnostjo pogosto potrebujejo predgretje in obdelavo po varjenju, da preprečijo razpoke, kar je ključnega pomena za vzdržljivost tlaka.
• Trdota:Pri tlakih nad 300 barov bo notranja površina morda zahtevala indukcijsko utrjevanje, da se upre mikrovarjenju zaradi onesnaževal.
• Vzdržljivost utrujenosti:Tlačni cikli povzročajo progresivno škodo; materiali s fino zrnato strukturo (kot tisti, ki jih uporablja Raydafon Technology Group Co., Limited) so odporni na nastanek razpok.

Naša oblikovalska ekipa uporablja spodnjo tabelo kot hitro referenco v fazi začetne ponudbe. Prikazuje, kako delovni tlak spremeni kakovost materiala za tipičen hidravlični cilinder z izvrtino 80 mm.

Poleg cevi se razvija tudi material batnice. Za visokotlačni hidravlični cilinder naša tovarna uporablja indukcijsko utrjeno jeklo 1045 ali nerjavno jeklo 17-4PH, da se upre zarezom pod povečano obremenitvijo droga. Leta 2024 je Raydafon Technology Group Co., Limited predstavil lastniško mikrolegirano jeklo za jeklenke, ki neprekinjeno delujejo pri 350 barih v mobilnih aplikacijah. Ta sprememba je podaljšala življenjsko dobo ob utrujenosti za 40 %, medtem ko je ohranila obdelovalnost. Če povzamem, vprašanje "zakaj material?" je neposredno odgovorjen s pritiskom: večji pritisk zahteva močnejše, trše in bolj odporne na utrujenost zlitine. Brez pravega materiala bi jeklenka bodisi popustila ali katastrofalno počila.

Kako izračunati debelino stene glede na delovni tlak?

Izračun debeline stene je temeljni korak pri načrtovanju hidravličnega cilindra, ki ga neposredno poganja delovni tlak. Klasična formula, ki jo uporabljamo v našem inženirskem oddelku, temelji na Lamejevi enačbi za valje z debelimi stenami. Vendar pa za praktično oblikovanje uporabljamo poenostavljeno različico:t = (P × D) / (2 × σ_dovoli)kjer je P tlak, D premer izvrtine in σ_allow dovoljena napetost materiala (meja tečenja / varnostni faktor). Ampak to je šele izhodišče.

Pri Raydafon Technology Group Co., Limited vedno uporabljamo dodatne dinamične dejavnike, ker je pritisk le redko statičen. Udarni tlaki (tlačni skoki) so lahko 1,5-krat večji od nazivnega delovnega tlaka. Zato naše zasnove hidravličnih cilindrov vključujejo:

• Izračuni minimalne stene temeljijo na najvišjem tlaku, ne na nominalnem.Na primer, sistem, ki deluje pri 250 barih s konicami do 400 barov, nas prisili, da načrtujemo za 400 barov, nato pa znižamo stopnjo za ciklično življenjsko dobo.
• Povečanje zunanjega premera:Standardne velikosti imajo pogosto diskretne korake OD. Naša tovarna izbere naslednjo večjo standardno cev, če izračunana stena presega 90 % standardne velikosti, kar zagotavlja varnostno rezervo.
• Debelina končnega pokrova:Tlak deluje tudi na pokrovčke; uporabljamo FEA za določanje vzorcev vijakov in debeline kapice, ki je pogosto 20-30 % debelejši od cevi za visok tlak
•


Pristop korak za korakom znotraj naše tovarne

Kot lahko vidite, delovni tlak sproži verigo izračunov, ki vključujejo dinamično obremenitev, toleranco pri izdelavi in ​​celo popačenje pri toplotni obdelavi. Naša tovarna je pred kratkim dostavila serijohidravlični cilindriza stiskalnico 500 barov; debelina stene je presegla 35 mm za izvrtino 160 mm z uporabo kovanega 4340. V tem primeru je bil vsak milimeter utemeljen z analizo Lame in preverjen z ultrazvočnim testiranjem. Bistvo: višji tlak zahteva debelejše stene, vendar inteligentna zasnova upošteva tudi optimizacijo teže in stroškov. Raydafon Technology Group Co., Limited nenehno uravnava te dejavnike za proizvodnjo kompaktnih, a vzdržljivih jeklenk.

Katere tehnologije tesnil so potrebne za visok delovni tlak?

Tesnila so najbolj občutljive, a kritične komponente, ko tlak naraste. Hidravlični cilinder je odvisen od tesnil, ki zadržujejo tekočino brez puščanja, tudi pri ekstremnem tlaku in temperaturi. Pri nizkih tlakih (pod 100 barov) lahko zadoščajo enostavni nitrilni O-tesnila z rezervnimi kopijami. Toda ko delovni pritisk narašča, postane ekstruzija glavna grožnja. Tesnilni material mora biti dovolj trd, da se upre iztiskanju reže, hkrati pa dovolj prožen, da ohrani stik. Naši inženirji pri Raydafon Technology Group Co., Limited uporabljajo spojine na osnovi poliuretana (PU) in PTFE za tlake nad 250 barov.

Kriteriji za izbiro tesnila na tlačni pogon

• Nadzor ekstruzijske vrzeli:Višji tlak odpre mikroskopske reže med kovinskimi deli. Za 400-barski hidravlični cilinder navajamo protiiztisne obroče (podporne obroče) iz PEEK ali brona.
• Trenje in obraba:Visok tlak poveča napetost tesnila; posebni premazi z nizkim trenjem, kot je PTFE bron, so naneseni na tesnila bata, da se prepreči zdrs.
• Dvig temperature:Tlak povzroča toploto; naša tovarna izbere tesnila, ocenjena za neprekinjeno delovanje pri 120 °C, z uporabo HNBR ali FKM, če je temperatura olja visoka.
• U-skodelica proti tesnilu bata:Pri tlakih nad 300 barov pogosto uporabljamo kombinacijo tlačno napajane U-čaše in obrabnega obroča za vodenje bata.

V spodnji tabeli povzemamo tipične razporeditve tesnil, ki jih uporablja naša oblikovalska ekipa, neposredno povezane z razponi delovnega tlaka:

Poleg tega postane površinska obdelava ključnega pomena pod visokim pritiskom. Naša tovarna zahteva zaključek palice 0,2 µm Ra, da tesnila preživijo pri 400 barih. Za zmanjšanje trenja uporabljamo tudi kromiranje ali nitriranje. Za en nedavni projekt pri Raydafon Technology Group Co., Limited, smo razvili tandemsko tesnilo za 500-barski hidravlični cilinder, ki se uporablja v napenjalcih za morska vozila; vključeval je štiri rezervne obroče in utor za razbremenitev tlaka. Brez tega namenskega pristopa bi se tesnilo ekstrudiralo v nekaj sekundah. Torej delovni tlak neposredno narekuje ne le material, temveč celotno arhitekturo tesnilnega sistema, ki zagotavlja delovanje brez puščanja v milijonih ciklov.

Povzetek: Tlak kot glavna spremenljivka v načrtovanju hidravličnega cilindra

Delovni tlak je najvplivnejši dejavnik pri načrtovanju hidravličnega cilindra. Od izbire visokotrdnih legiranih jekel do natančnega izračuna debeline stene z uporabo teorije Lame in od izbire večkomponentnih PTFE tesnil do analize utrujenosti končnih pokrovov — vsaka odločitev izhaja iz vprašanja "koliko barov?". V podjetju Raydafon Technology Group Co., Limited smo izdelali jeklenke za tlake od 50 barov do 700 barov in vsak projekt ponovno potrjuje, da neupoštevanje učinkov tlaka vodi v neuspeh. Z upoštevanjem tlaka z robustnimi materiali, inteligentnim dimenzioniranjem sten in naprednim tesnjenjem dobavljamo hidravlične cilindre, ki so varni in učinkoviti. Naša tovarna integrira podatke o tlaku v vsak model CAD in vsako preverjanje kakovosti, s čimer zagotavlja, da končni izdelek vzdrži pogoje v resničnem svetu. V podjetju Raydafon Technology Group Co., Limited, vsak hidravlični cilinder, ki ga izdelamo, pripoveduje zgodbo o obvladanem tlaku. Ne glede na to, ali potrebujete močan valj za rudarjenje ali kompaktno enoto za industrijsko avtomatizacijo, je naša ekipa pripravljena podpreti vas z 20-letnim vpogledom.Kontaktirajte našo tovarno še danes.
