Kako podaljšati življenjsko dobo industrijskih hidravličnih cilindrov?

Desetletja izkušenj na terenu razkrivajo, da so hidravlični cilindri vlečni konji industrijskih strojev, vendar je njihova življenjska doba odvisna od proaktivne nege, natančnega inženiringa in modrosti delovanja. V tem priročniku zberemo 20 let praktičnega strokovnega znanja, da vam pomagamo povečati zanesljivost in zmanjšati čas izpadov.

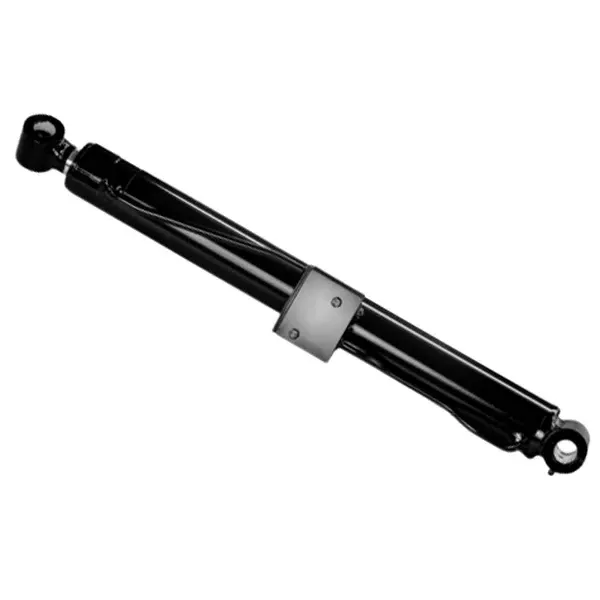

priRaydafon Technology Group Co., Limited,naša tovarna je izdelala na tisoče visoko zmogljivih hidravličnih cilindrov, ki prenesejo ekstremne pogoje. Toda tudi najbolj robustne komponente zahtevajo sistematično pozornost. Ne glede na to, ali upravljate težko gradbeno opremo, proizvodne stiskalnice ali kmetijske stroje, bodo tukaj opisana načela spremenila vaš pristop k upravljanju življenjskega cikla valjev.

Kateri so glavni načini okvar, ki skrajšajo življenjsko dobo hidravličnega cilindra?

Razumevanje, zakaj hidravlični cilindri odpovedujejo, je prvi korak k podaljšanju njihove življenjske dobe. V naši desetletji proizvodnje in servisiranjahidravlični cilindripri Raydafonu smo načine okvar kategorizirali v pet osnovnih kategorij. Vsak način neposredno vpliva na delovanje in, če ga ne preverite, povzroči katastrofalne okvare.

Laboratorij za analizo napak naše tovarne pregleda več kot 2000 vrnjenih enot letno in podatki dosledno poudarjajo te prevladujoče krivce:

• Degradacija tesnila:Približno 60 % prezgodnjih okvar izvira iz poškodbe tesnila. Iztiskanje, kemično nabrekanje, utrjevanje ali toplotna degradacija ogrožajo celovitost tesnjenja, kar povzroča notranji obvod in zunanje puščanje.

• Kontaminacija s tekočino:Kontaminacija z delci (koda ISO 4406 18/16/13 ali hujša) razjeda izvrtine jeklenk, drogove in ventile. Abrazivni delci tako majhni kot 5 mikronov ustvarjajo mikro brazde, ki pospešujejo obrabo.

• Stranska obremenitev in neporavnanost:Sile izven osi ustvarjajo neenakomerno upogibno obremenitev batnice, kar vodi do prezgodnje obrabe ležaja droga, deformacije ustnic tesnila in zarez v cevi.

• Korozija in luknjičasta korozija:Vdor vlage, nepravilno shranjevanje ali poškodovana kromirana prevleka povzročajo luknjičasto površino palice. Ko se začne luknjanje, se tesnila raztrgajo in valj postane nepopravljiv.

• Nepravilni skoki tlaka v sistemu:Prehodni skoki tlaka, ki presegajo projektno mejo cilindra (npr. 10 % nad nazivnim tlakom), povzročijo mehansko utrujenost v cevi, batu in zvarjenih spojih.

Poleg teh mehanskih dejavnikov delovne navade, kot je pomanjkanje urnikov mazanja, ignoriranje zgodnjih opozorilnih znakov (počasno gibanje, povišana temperatura) in uporaba kompletov za popravilo, ki niso proizvajalci originalne opreme, drastično zmanjšajo življenjsko dobo cilindra. V podjetju Raydafon Technology Group Co., Limited, naša tovarna v vsak pregled načrta vgradi analizo načina napake, s čimer zagotovi, da naši hidravlični cilindri vključujejo debelejšo kromirano prevleko, natančno brušene palice in napredne geometrije tesnil, da se uprejo tem običajnim ubijalcem.

Za kvantificiranje vzdržljivosti se zanašamo na testiranje življenjske dobe na utrujenost ISO 10771. Dobro vzdrževana jeklenka bi morala doseči 5–10 milijonov ciklov pri nazivni obremenitvi. Vendar pa lahko brez obravnavanja načinov okvar ta številka pade pod 500.000 ciklov. Z zgodnjim prepoznavanjem znakov okvare lahko vzdrževalne ekipe načrtujejo posege, preden pride do popolne okvare, kar dejansko podvoji ali potroji življenjsko dobo.

Podatki naše tovarne na terenu kažejo, da naprave, ki izvajajo spremljanje na podlagi stanja – vključno z ultrazvočnim odkrivanjem puščanja in analizo olja – skrajšajo izpade, povezane z jeklenkami, za 43 % v prvem letu. Zaključek: proaktivno upravljanje načina napak ni izbirno; je temelj dolgoživosti hidravličnega cilindra.

Kako pravilna izbira tesnila in vzdrževanje podaljšata življenjsko dobo hidravličnega cilindra?

Tesnila so neopevani junaki katerega koli hidravličnega cilindra. Celo brezhibno strojno obdelan valj bo prezgodaj odpovedal, če tesnila niso prilagojena uporabi ali so nepravilno vzdrževana. V Raydafonu je naša tovarna razvila obsežen protokol za upravljanje tesnil, ki je podaljšal življenjsko dobo na terenu za povprečno 35 % med operacijami strank.

Izbira pravilnega tesnilnega materiala in profila je odvisna od več delovnih parametrov. Spodaj je referenčna tabela, ki povzema standardne smernice za tesnilne materiale naše tovarne glede na pogoje uporabe. Upoštevajte, da so te izbire potrjene s tisočimi urami testiranja v resničnem svetu.

Poleg izbire materiala vzdrževalni protokoli močno vplivajo na življenjsko dobo tesnila. Naši tovarniško usposobljeni tehniki poudarjajo naslednje postopke, osredotočene na tesnila:

• Preverjanje zaključne površine palice:Palica cilindra mora ohraniti površinsko obdelavo 0,2–0,4 µm Ra. Grobejše površine odrgnejo tesnila; bolj gladke površine ne obdržijo mazalnega filma. Med vsako obnovo uporabljamo preverjanje s profilometrom.

• Celovitost mazalnega filma:Tesnila potrebujejo mikroskopsko majhen oljni film, da delujejo brez suhega teka. Naša tovarna priporoča, da viskoznost hidravličnega olja ostane znotraj območja ISO VG 46–68 za večino industrijskih cilindrov. Nizka viskoznost zruši film, kar povzroči obrabo lepila.

• Pravilna namestitev tesnila:Približno 30 % okvar tesnil izvira iz poškodb namestitve. Naša tovarna ponuja orodja za namestitev z zaokroženimi robovi in ​​strogo prepoveduje ostra orodja. Obvezno je tudi mazanje tesnila s čistim sistemskim oljem pred montažo.

• Shranjevanje in rok uporabnosti:Tesnila se razgradijo tudi na polici. Naša tovarna kroži inventar s pomočjo FIFO in shranjuje tesnila v hladnih, temnih okoljih z nadzorovano vlažnostjo, da preprečimo razpoke ozona.

Eden pogosto spregledanih vidikov je tesnilo brisalca. V onesnaženih okoljih brisalec z robustnim strgalnim robom (kot je naš tovarniški poliuretanski brisalec serije RA) preprečuje, da bi zunanji delci vstopili v tesnilni sistem. V kombinaciji s sekundarnim ščitnikom za prah za ekstremne aplikacije se življenjska doba tesnila brisalcev podaljša za 200 % v primerjavi s standardnimi konfiguracijami.

Za objekte, katerih cilj je povečati življenjsko dobo hidravličnega cilindra, priporočamo, da določite urnik zamenjave tesnil, ki temelji na številu ciklov in ne samo na vizualnem pregledu. Napovedni algoritem naše tovarne uporablja štetje ciklov in beleženje temperature, da obvesti vzdrževalne ekipe, ko se tesnila približajo 80 % svoje ocenjene življenjske dobe ob utrujenosti. Ta pristop, ki temelji na podatkih, odpravlja nepričakovana uhajanja in ohranja delovanje proizvodnih linij.

Zakaj sta čistost tekočine in nadzor temperature kritična za vzdržljivost hidravličnega cilindra?

Hidravlična tekočina opravlja tri bistvene vloge: prenos moči, mazanje in odvajanje toplote. Ko čistoča ali temperatura padeta izven optimalnih razponov, pride do pospešene obrabe hidravličnih cilindrov, zmanjšane učinkovitosti in prezgodnje okvare. V Raydafon Technology Group Co., Limited je naša tovarna analizirala na tisoče vzorcev olja iz okvarjenih jeklenk in korelacija med stopnjo onesnaženosti in življenjsko dobo jeklenk je nesporna.

Industrijski standardi, kot je ISO 4406, določajo kode čistoče. Za industrijskohidravlični cilindriki delujejo s servo ventili ali komponentami s tesno zračnostjo, priporočamo cilj čistoče ISO 16/14/11 ali boljši. Kljub temu veliko objektov deluje pri 18/16/13 ali slabše, kar učinkovito skrajša življenjsko dobo jeklenk za 50–70 %. Naša tovarna vključuje napredna priporočila za filtriranje v vsako zasnovo sistema:

• Filtri povratnega voda z oceno beta (β10 ≥ 200):Odstrani 99,5 % delcev ≥10 µm, kar preprečuje abrazivno obrabo na tesnilih izvrtine valja in droga.
• Filtracija po ledvični zanki:Neprekinjeno filtriranje brez povezave ohranja čistočo tekočine tudi med obdobji mirovanja stroja, kar je ključnega pomena za sisteme z visokim vdorom vlage.
• Sušilni zračniki:Preprečite vstop atmosferske kontaminacije v rezervoar, zmanjšajte vdor delcev in vode do 90 %.

Kontrola temperature je enako pomembna. Vsakih 10 °C povišanja nad 60 °C podvoji stopnjo oksidacije hidravličnega olja, pri čemer nastane blato in lak, ki se oprimeta notranjih površin cilindra. Obloge laka povečajo trenje, kar povzroči zlepljanje tesnila in zareze bata. Najboljše prakse toplotnega upravljanja naše tovarne vključujejo:

• Vzdrževanje temperature olja med 40 °C in 55 °C za optimalno viskoznost in združljivost tesnil.
• Namestitev izmenjevalnikov toplote ali hladilnikov olja, dimenzioniranih za pogoje konične obremenitve, ne le za povprečni pretok.
• Spremljanje učinkovitosti hladilnika preko diferenčnih temperaturnih senzorjev; padec ΔT signalizira onesnaženje ali zmanjšan pretok.

Onesnaženost vode je še en tihi morilec. Prosta voda nad 0,1 % povzroči izčrpanost aditivov in nastanek rje na drogovih cilindrov in notranjih izvrtinah. Naša tovarna redno uporablja testiranje vode Karl Fischer, da zagotovi, da vsebnost vode ostane pod 500 ppm. Za aplikacije, kjer je vdor vode neizogiben (npr. rudarjenje na prostem), naša tovarna priporoča jeklenke s premazi, odpornimi proti koroziji, kot so brezelektrično nikljanje in batnice iz nerjavečega jekla.

Poudarjamo tudi pomen rednega vzorčenja olja. Tipičen program analize tekočine za hidravlične cilindre vključuje:

• Število delcev (ISO 4406) vsakih 250 delovnih ur za cikle z visoko obremenitvijo.
• Viskoznost, TAN (skupno kislinsko število) in vsebnost vode četrtletno.
• Spektrometrična analiza obrabnih kovin (železo, baker, krom) za prepoznavanje trendov obrabe valjev.

Ena študija primera iz naše tovarne poudarja vpliv: jeklarna s 30 hidravličnimi cilindri na kontinuirnem livarju je izvajala strogo filtracijo in nadzor temperature. Intervali menjave jeklenk so se podaljšali s 6 mesecev na 28 mesecev, kar je prihranilo več kot 340.000 USD letno pri delih in delu. Čista tekočina in stabilna temperatura neposredno pomenita podaljšano življenjsko dobo cilindra, nižje skupne stroške lastništva in izboljšano zanesljivost stroja.

Kako lahko poravnava vgradnje in upravljanje obremenitve preprečita prezgodnjo obrabo cilindra?

Tudi najbolj natančno izdelan hidravlični cilinder bo hitro odpovedal, če bo izpostavljen nepravilni poravnavi vgradnje ali preveliki stranski obremenitvi. Inženirska ekipa naše tovarne je dokumentirala, da neporavnanost predstavlja do 25 % vseh garancijskih zahtevkov za jeklenke. Z upoštevanjem pogojev vgradnje lahko končni uporabniki dramatično podaljšajo življenjsko dobo cilindra, hkrati pa povečajo splošno zmogljivost stroja.

Napake pri namestitvi se kažejo kot ekscentrična obremenitev batnice. Pogosti scenariji vključujejo:

• Nevzporedne pritrdilne površine, ki povzročajo upogibanje palice med raztezanjem.
• Obrabljeni ali ohlapni vrtljivi zatiči, ki omogočajo, da valj deluje pod kotom.
• Posedanje temeljev ali zvijanje okvirja v velikih strojih, spreminjanje prvotne geometrije.

Naša tovarna priporoča naslednje najboljše prakse za poravnavo in namestitev:

• Uporabite sferične ležaje ali adapterje za očesne palice:Ti kompenzirajo manjše kotne neusklajenosti (do ±3 stopinje) brez povzročanja stranskih obremenitev.

• Preverite vzporednost z orodji za lasersko poravnavo:Pri kritičnih aplikacijah, kot so stiskalni valji, svetujemo preverjanje vzporednosti med središčnico valja in vodeno ploščo. Tolerance morajo biti znotraj 0,5 mm na meter giba.

• Uporabite nosilce z zatiči s pravilno velikimi zatiči:Zrahljana zračnost med čepom in izvrtino vodi do korozije in nihanja, kar poškoduje tesnila. Naša tovarna določa, da je H7/g6 primeren za zatiče.

• Okrepite konstrukcijske nosilce:Varjeni pritrdilni nosilci morajo biti oblikovani z zadostno togostjo, da preprečijo deformacijo pri polnem potisku cilindra. Analiza končnih elementov (FEA), ki jo izvaja naša tovarna, potrjuje, da upogljivost nosilca nad 0,5 mm pri nazivnem tlaku zmanjša življenjsko dobo tesnila za 30 %.

Upravljanje obremenitve presega poravnavo. Preobremenitev jeklenke – bodisi s prekoračitvijo nazivnega tlaka ali z udarno obremenitvijo – povzroči napetosti, ki presegajo mejo tečenja materiala. Hidravlični cilindri naše tovarne so zasnovani z varnostnim faktorjem 1,5:1 za statične obremenitve, vendar lahko ponavljajoči se skoki tlaka povzročijo mikrorazpoke v varjenih spojih in navojih batov. Za učinkovito upravljanje obremenitev:

• Namestite varnostne ventile, nastavljene na ali pod najvišjim delovnim tlakom jeklenke.
• Uporabite akumulatorska vezja za blaženje udarnih obremenitev pri aplikacijah z visoko hitrostjo.
• Spremljajte sistemski tlak prek elektronskih senzorjev s pragovi alarma.

Drugi kritični dejavnik je blaženje na koncu giba. Ko bat s polno hitrostjo udari v končni pokrov, lahko udarne sile presežejo 10-kratnik običajnega delovnega tlaka. Naša tovarna opremi vse težke hidravlične cilindre z nastavljivim blaženjem za postopno upočasnjevanje bata. Pri aplikacijah za naknadno vgradnjo priporočamo namestitev zunanjih amortizerjev ali krmilnikov pretoka za zmanjšanje udarca ob koncu giba.

Podatki s terena iz naše tovarniške baze strank kažejo, da pravilna poravnava in upravljanje obremenitve podaljšata življenjsko dobo jeklenk v povprečju za 4,2-krat v primerjavi z napravami, kjer se neusklajenost in preobremenitev ne obravnavata. Za objekte, ki iščejo največjo možno delovanje, predlagamo dvoletno revizijo poravnave z uporabo laserskih sistemov in pregled dnevnikov najvišjega tlaka, da se zagotovi, da jeklenka deluje v okviru svojega inženirskega ovoja.

Na katere napredne prakse preventivnega vzdrževanja se zanašajo vodilni v panogi?

Vodilni v panogi so presegli reaktivna popravila in vzdrževanje, ki temelji na koledarju, ter sprejeli strategije vzdrževanja s predvidevanjem in na zanesljivost (RCM) za hidravlične cilindre. V podjetju Raydafon Technology Group Co., Limited, naša tovarna sodeluje s proizvajalci s seznama Fortune 500 pri izvajanju naprednih praks PM, ki dosledno zagotavljajo 30–50 % daljšo življenjsko dobo jeklenk in zmanjšanje nenačrtovanih izpadov za več kot 60 %.

Te napredne prakse spadajo v štiri med seboj povezane stebre:

• Tehnologije za spremljanje stanja
• Senzorji akustične emisije (AE):Naša tovarna namesti neinvazivne senzorje AE, ki zaznajo anomalije trenja tesnil in notranje puščanje tedne, preden postanejo padci tlaka opazni.
• Infrardeča termografija:Redni termični pregledi odkrijejo vroče točke cilindra, ki so posledica notranjega obvoda, neustreznega mazanja ali neusklajenosti.
• Analiza oljnih ostankov:Števci delcev v realnem času in ferografija zagotavljajo neprekinjene podatke o odpadkih obrabe, kar omogoča posredovanje na začetni stopnji zarezovanja jeklenk.

• Prediktivna analitika in digitalni dvojčki
  Naša tovarna zdaj opremlja hidravlične cilindre s pametnimi senzorji, ki sledijo ciklom giba, temperaturi in vibracijam. Podatki se vnesejo v napovedne algoritme, ki izračunajo preostalo življenjsko dobo (RUL) z 90-odstotno natančnostjo. Načrtovalci vzdrževanja prejmejo opozorila, ko zdravje jeklenk pade pod določeno mejno vrednost, kar omogoča načrtovana popravila med načrtovanimi izpadi.

• Tovarniško odobreni programi obnove
  Namesto popolne zamenjave jeklenk naša tovarna ponuja certificirane programe obnove, ki jeklenke povrnejo v stanje, kot so nove. Obnova vključuje:
  • Honanje ali ponovno kromiranje palic do prvotne končne obdelave.
  • Zamenjava vseh tesnil z nadgrajenim materialom na podlagi analize napak.
  • Tlačni preizkus do 1,5x nazivnega tlaka z digitalnim preverjanjem.
  Obnova stane 40–60 % manj kot nove jeklenke in doseže podobno zanesljivost.

• Usposabljanje operaterjev in standardni operativni postopki
  Človeški dejavnik prispeva k več kot 30 % okvar jeklenk. Naša tovarna ponuja prilagojene module usposabljanja, ki zajemajo:
• Pravilni postopki ogrevanja za stabilizacijo viskoznosti olja pred velikimi obremenitvami.
• Izogibanje "dnu" jeklenke ali uporaba jeklenke kot mehanskega omejevalnika.
• Rutine vizualnega pregleda za zareze palic, puščanje in ohlapne pritrdilne vijake.

Eden izstopajočih primerov vključuje rudarsko korporacijo, ki upravlja 120 hidravličnih cilindrov na karoserijah vlečnih tovornjakov. S sprejetjem programa predvidenega vzdrževanja naše tovarne – z vključitvijo senzorjev vibracij in analize olja – je podjetje v treh letih zmanjšalo število okvar valjev za 72 %. Povprečna življenjska doba na hidravlični cilinder se je povečala s 14 mesecev na 38 mesecev.

Za podporo teh naprednih praks PM naša tovarna ponuja celovito platformo za upravljanje življenjskega cikla. Ta platforma centralizira zgodovino jeklenk, zapise o popravilih in podatke o stanju, kar inženirjem za zanesljivost omogoča sprejemanje odločitev na podlagi podatkov. Objekti, ki sprejmejo takšen proaktivni okvir, ne samo podaljšajo življenjsko dobohidravlični cilindriampak tudi bistveno izboljša varnost in učinkovitost delovanja.

Zaključek: Izgradnja dolgoročne strategije zanesljivosti hidravličnega cilindra

Podaljšanje življenjske dobe industrijskih hidravličnih cilindrov ni en sam ukrep, temveč sistematičen pristop, ki združuje vrhunsko izbiro komponent, disciplinirano vzdrževanje in nenehne izboljšave. V tem priročniku smo podrobno opisali najučinkovitejše strategije: razumevanje načinov okvar, optimizacijo izbire tesnil, zagotavljanje čistoče tekočine in nadzor temperature, vzdrževanje popolne poravnave vgradnje in uvajanje naprednih praks predvidevanja.

V naši tovarni Raydafon Technology Group Co., Limited so desetletja izpopolnjevali te metodologije v panogah, od vrtanja na morju do avtomobilske proizvodnje. Naša ekipa inženirjev je pripravljena pomagati pri rešitvah hidravličnih cilindrov po meri, prilagojenih vašim posebnim pogojem delovanja. Če sodelujete z nami, pridobite dostop ne le do visokokakovostnih hidravličnih cilindrov, temveč tudi do strokovnega znanja, da bodo dolgotrajni.

Ste pripravljeni povečati zanesljivost vašega hidravličnega cilindra? Obrnite se na Raydafon Technology Group Co., Limited še danesda se dogovorite za brezplačen posvet. Dovolite strokovnjakom naše tovarne, da ocenijo vaše trenutne sisteme in izdelajo prilagojen načrt za podaljšanje življenjske dobe, zmanjšanje izpadov in nižje skupne stroške lastništva. Obrnite se zdaj in zahtevajte ponudbo ali revizijo spletnega mesta, saj vsaka ura neprekinjenega delovanja šteje.

Pogosto zastavljena vprašanja (FAQ) – Podaljšanje življenjske dobe hidravličnega cilindra

O: Ni univerzalnega intervala, vendar naša tovarna priporoča analizo olja vsakih 500 delovnih ur za neprekinjeno uporabo. Zamenjajte tekočino, ko število delcev preseže ISO 18/16/13, vsebnost vode preseže 500 ppm ali se viskoznost premakne za več kot 15 % od prvotne. Pri večini industrijskih hidravličnih cilindrov to povzroči menjavo tekočine vsakih 2.000–4.000 ur, odvisno od učinkovitosti filtracije.

O: Indikatorji zgodnje okvare tesnila vključujejo počasnejšo hitrost aktiviranja, povišano temperaturo sistema, neenakomerno gibanje (stick-slip) in slišno cviljenje med udarcem. Naša tovarna uporablja ultrazvočni akustični nadzor za zaznavanje notranjega puščanja že pri 0,1 L/min. Ko je prepoznana, takojšnja zamenjava tesnila prepreči drage poškodbe izvrtine ali droga.

O: Vsekakor. Trda kromirana prevleka (debelina najmanj 0,05 mm) zagotavlja vrhunsko odpornost proti obrabi in koroziji v primerjavi s standardnimi indukcijsko kaljenimi palicami. Za ekstremna okolja, kot je pomorska ali kemična obdelava, naša tovarna ponuja palice iz nerjavečega jekla (316L ali 17-4 PH), ki skoraj odpravijo luknjičaste luknje. Nadgradnja običajno poveča življenjsko dobo tesnila droga za 30–50 %.

O: Vztrajne temperature nad 80 °C razgradijo tesnila dvakrat hitreje zaradi pospešenega kemičnega staranja in izgube trdote. Podatki o testiranju naše tovarne kažejo, da se za vsakih 10 °C dviga nad 60 °C življenjska doba tesnila prepolovi. Nasprotno pa delovanje pod 20 °C poveča viskoznost, kar vodi do počasnega odziva in nevarnosti kavitacije. Vzdrževanje olja med 40 °C in 55 °C je optimalno za dolgo življenjsko dobo tesnila in učinkovitost sistema.
