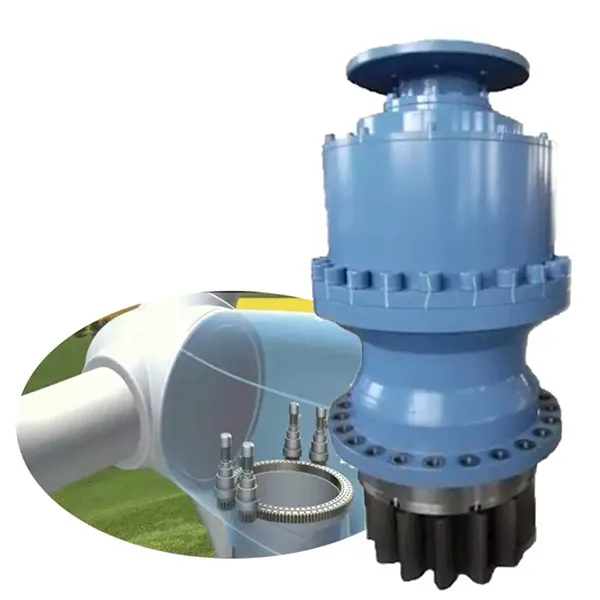

Kakšne so razlike med inline in pravokotnimi planetnimi menjalniki?

V sodobnih sistemih za krmiljenje gibanja izbira menjalnika neposredno določa učinkovitost sistema, zanesljivost in dolgoročno stabilnost delovanja. Med najpogosteje uporabljenimi rešitvami natančnega prenosa jePlanetarni menjalnikizstopa po svoji kompaktni strukturi, visoki gostoti navora in odlični porazdelitvi obremenitve. Vendar pa se številni inženirji, nabavni menedžerji in oblikovalci opreme med izbiro še vedno soočajo s kritičnim vprašanjem: kakšne so razlike med inline in pravokotnimi planetnimi menjalniki in kako jih je treba uporabiti v resničnih industrijskih okoljih?

Z več kot dvema desetletjema izkušenj v industriji Raydafon Technology Group Co., Limited tesno sodeluje z integratorji avtomatizacije, proizvajalci originalne opreme in končnimi uporabniki v sektorjih robotike, embalaže, CNC strojev in ravnanja z materiali. V tem članku nudimo obsežno in inženirsko usmerjeno primerjavo inline in pravokotnih zasnov, ki pokrivajo strukturo, zmogljivost, omejitve namestitve in logiko izbire s praktičnega vidika, ki temelji na izkušnjah naše tovarniške proizvodnje in uporabe na terenu.

Kazalo

• Kakšen je strukturni princip inline planetnih menjalnikov?
• Kakšen je strukturni princip pravokotnih planetnih menjalnikov?
• Kako se redni in pravokotni planetni menjalniki razlikujejo po zmogljivosti?
• Zakaj se redni in pravokotni menjalniki uporabljajo v različnih aplikacijah?
• Kako naj prostor za namestitev in zasnova sistema vplivata na izbiro?
• Kateri parametri izdelka so najbolj pomembni pri primerjavi teh dveh vrst?

Kakšen je strukturni princip inline planetnih menjalnikov?

Vrstni planetni menjalnik je zasnovan tako, da sta vhodna gred in izhodna gred poravnani vzdolž iste osrednje osi. Ta koaksialna konfiguracija omogoča premočrtni pretok moči od motorja skozi stopnje planetnega gonila do izhoda. priRaydafon, naše inženirske ekipe pogosto priporočajo to strukturo, kadar so preprostost sistema, visoka učinkovitost in kompaktna osna dolžina ključne prednostne naloge.

Z mehanskega vidika je linijska zasnova sestavljena iz sončnega zobnika, ki ga neposredno poganja gred motorja, več planetnih zobnikov, nameščenih na nosilcu, in notranjega obročastega zobnika, pritrjenega v ohišju. Obremenitev je enakomerno porazdeljena po planetnih zobnikih, kar izboljša prenos navora in zmanjša lokalno napetost.

Ključne strukturne značilnosti vključujejo:

• Koaksialne vhodne in izstopne gredi, kar zmanjšuje kotno odstopanje
• Manj vmesnih komponent v primerjavi s kotnimi oblikami
• Optimizirana pot prenosa moči za visoko mehansko učinkovitost
• Kompaktne radialne mere, primerne za ozke postavitve strojev

Ker pretok moči ostaja linearen, vrstni planetni menjalniki na splošno dosegajo višje stopnje učinkovitosti, ki pogosto presegajo 95 odstotkov na stopnjo. To je še posebej dragoceno v servo gnanih sistemih, kjer sta potrebna natančen nadzor hitrosti in minimalna izguba energije. Naše izkušnje s tovarniško proizvodnjo kažejo, da inline dizajni poenostavijo tudi sestavljanje in poravnavo, kar prispeva k dosledni kakovosti in dolgoročni vzdržljivosti.

Kakšen je strukturni princip pravokotnih planetnih menjalnikov?

Pravokotni planetni menjalniki so zasnovani tako, da spreminjajo smer prenosa moči za 90 stopinj. To se običajno doseže z integracijo stožčastega ali hipoidnega zobnika v kombinaciji s planetno redukcijsko stopnjo. Za razliko od inline modelov sta vhodna in izhodna gred pravokotna, kar oblikovalcem omogoča preusmeritev gibanja znotraj omejenih prostorov stroja.

Pri Raydafon Technology Group Co., Limited pogosto vidimo pravokotne konfiguracije, izbrane za opremo, kjer morajo navpični motorji poganjati vodoravne obremenitve ali kjer arhitektura stroja omejuje aksialni prostor. Naše tovarniške zasnove vključujejo natančno brušene stožčaste zobnike s kaljenimi planetnimi stopnjami, ki zagotavljajo ohranitev zmogljivosti navora kljub kotni spremembi.

Glavne strukturne značilnosti vključujejo:

• Pravokotna usmerjenost vhodne in izstopne gredi
• Dodatna prestavna stopnja za spremembo smeri
• Ojačano ohišje za podporo kombiniranih radialnih in aksialnih obremenitev
• Prilagodljive možnosti namestitve za kompleksne postavitve opreme

Medtem ko pravokotni planetni menjalniki lahko povzročijo nekoliko večje izgube pri prenosu v primerjavi z inline različicami, sodobne proizvodne tehnike in optimizirana geometrija zob znatno zmanjšajo to vrzel. V realnih aplikacijah prostorske prednosti pogosto odtehtajo manjše razlike v učinkovitosti.

Kako se redni in pravokotni planetni menjalniki razlikujejo po zmogljivosti?

Primerjava zmogljivosti je eden najbolj kritičnih vidikov pri izbiriPlanetarni menjalnik. Vrste in pravokotne zasnove kažejo različne karakteristike delovanja, ki vplivajo na izhodni navor, učinkovitost, raven hrupa in toplotno obnašanje.

Po naših izkušnjah so vgrajeni modeli pogosto prednostni za aplikacije visoke hitrosti servo, kjer prevladujeta učinkovitost in natančnost. Pravokotne zasnove pa so odlične v scenarijih, kjer bi mehanske omejitve postavitve sicer ogrozile sistemsko integracijo. Obe možnosti sta izdelani v naši tovarni z enakimi standardi kakovosti, kar zagotavlja zanesljivo dolgoročno delovanje.

Zakaj se redni in pravokotni menjalniki uporabljajo v različnih aplikacijah?

Kontekst uporabe igra odločilno vlogo pri izbiri menjalnika. Vrstni planetni menjalniki se pogosto uporabljajo v robotiki, CNC strojih in avtomatiziranih montažnih linijah, kjer je možna integracija motorja v ravni črti. Zaradi kompaktnega radialnega odtisa in visoke natančnosti so idealni za sisteme dinamičnega pozicioniranja.

Pravokotni planetni menjalniki se pogosto uporabljajo v transportnih sistemih, pakirnih strojih in dvižni opremi. Ko okvirji stroja omejujejo namestitev motorja, 90-stopinjska preusmeritev moči omogoča učinkovito izrabo prostora brez žrtvovanja izhodnega navora.

Tipične nastavitve aplikacij vključujejo:

• Inline planetni menjalnik za servo osi, robotske spoje in natančna orodja
• Pravokotni planetni menjalnik za tekoče trakove, vrtljive mize in navpična dvigala
• Vgrajeni dizajni za visoke hitrosti in nizko zračnost
• Pravokotni dizajni za kompaktne, večsmerne postavitve

Pri podjetju Raydafon Technology Group Co., Limited naši inženirji aplikacij ocenijo vrsto obremenitve, delovni cikel in omejitve namestitve, da priporočijo optimalno konfiguracijo planetnega menjalnika za vsak projekt.

Kako naj prostor za namestitev in zasnova sistema vplivata na izbiro?

Prostor za namestitev pogosto določa, ali je izvedljiv linijski ali pravokotni menjalnik. Inline enote zahtevajo zadostno aksialno dolžino, vendar ponujajo minimalno radialno raztezanje. Pravokotne enote zmanjšujejo aksialne zahteve, hkrati pa povečujejo radialne dimenzije. Iz naših projektov prilagajanja tovarne smo ugotovili, da načrtovanje postavitve v zgodnji fazi znatno zmanjša stroške preoblikovanja. Inženirji, ki razmišljajo o orientaciji menjalnika v fazi konceptualnega načrtovanja, dosežejo boljše uravnoteženje sistema in daljšo življenjsko dobo komponent.

Ključni vidiki namestitve vključujejo:

• Na voljo aksialni in radialni prostor
• Usmeritev motorja in napeljava kabla
• Smer obremenitve in trdnost montažne površine
• Dostopnost za vzdrževanje

Naša ekipa pri Raydafon Technology Group Co., Limited pogosto sodeluje z proizvajalci originalne opreme pri prilagajanju dimenzij ohišja, vmesnikov gredi in montažnih prirobnic, da zagotovi brezhibno integracijo v obstoječo opremo.

Kateri parametri izdelka so najbolj pomembni pri primerjavi teh dveh vrst?

Pri primerjavi inline in pravokotnih planetnih menjalnikov so tehnični parametri objektivna merila za izbiro. Oba dizajna je mogoče izdelati tako, da ustrezata zahtevnim specifikacijam, vendar se njuni razponi parametrov lahko razlikujejo glede na strukturo.

Naš tovarniški proizvodni proces zagotavlja dosledno kontrolo parametrov v inline in pravokotnih modelih. Z usklajeno izbiro materiala, toplotno obdelavo in natančno strojno obdelavo zagotavljamo stabilno kakovost ne glede na konfiguracijo.

Zaključek: Kako lahko prava izbira izboljša delovanje sistema?

Razumevanje razlik med inline in pravokotnimi planetnimi menjalniki omogoča sprejemanje bolj informiranih odločitev tako v fazi projektiranja kot pri nabavi. Inline dizajni ponujajo vrhunsko učinkovitost in preprostost, medtem ko pravokotni dizajni zagotavljajo neprimerljivo prilagodljivost v omejenih postavitvah. Nobena možnost ni univerzalno boljša; optimalna izbira je odvisna od specifičnih zahtev aplikacije.

Pri Raydafon Technology Group Co., Limited verjamemo, da dobro usklajen planetarni menjalnik izboljša ne le zmogljivost stroja, temveč tudi dolgoročno zanesljivost delovanja. Naš pristop, ki temelji na inženirstvu, zagotavlja, da so naše rešitve usklajene z zahtevami iz resničnega sveta, od standardnih modelov do popolnoma prilagojenih modelov, proizvedenih v naši tovarni.

Če načrtujete nov projekt ali nadgrajujete obstoječo opremo, je naša tehnična ekipa pripravljena podpreti vaš izbirni postopek s praktičnimi vpogledi in prilagojenimi priporočili.Kontaktirajte nasdanes, da bi razpravljali o tem, kako lahko naše rešitve za planetarni prenos izboljšajo učinkovitost in konkurenčnost vašega sistema.

Pogosta vprašanja: Kakšne so razlike med inline in pravokotnimi planetnimi menjalniki?

V1: Kakšne so razlike med inline in pravokotnimi planetnimi menjalniki glede učinkovitosti?
A1: Vrstni planetni menjalniki na splošno dosegajo višjo učinkovitost, ker moč teče vzdolž ravne osi z manj zaskočnimi točkami, medtem ko pravokotne različice vključujejo dodatno prestavo za spreminjanje smeri, kar ima za posledico nekoliko večje izgube.

V2: Kakšne so razlike med inline in pravokotnimi planetnimi menjalniki v prostoru za namestitev?
A2: Inline dizajni zahtevajo več aksialnega prostora, vendar manj radialnega prostora, medtem ko pravokotni dizajni zmanjšajo aksialno dolžino in omogočajo prilagodljivo pozicioniranje motorja za ceno povečanih radialnih dimenzij.

V3: Kakšne so razlike med inline in pravokotnimi planetnimi menjalniki glede zmogljivosti navora?
A3: Obe zasnovi lahko zagotovita podobne ravni navora, če sta pravilno zasnovani, čeprav se pravokotni menjalniki zanašajo na ojačana ohišja za obvladovanje kombiniranih smeri obremenitve.

V4: Kakšne so razlike med inline in pravokotnimi planetnimi menjalniki pri vzdrževanju?
A4: Redni menjalniki običajno zahtevajo manj vzdrževanja zaradi enostavnejše zgradbe, medtem ko pravokotne menjalnike morda potrebuje dodaten pregled zaradi stopnje stožčastega zobnika.

V5: Kakšne so razlike med inline in pravokotnimi planetnimi menjalniki glede primernosti uporabe?
A5: Inline menjalniki ustrezajo visoko natančnim sistemom visoke hitrosti, medtem ko se pravokotni menjalniki odlikujejo v prostorsko omejenih ali večsmernih postavitvah strojev.

V6: Kakšne so razlike med inline in pravokotnimi planetnimi menjalniki v kompleksnosti izdelave?
A6: Pravokotne zasnove vključujejo bolj zapletene postopke obdelave in poravnave, medtem ko so vgrajene zasnove koristne od poenostavljene proizvodnje in montaže.
