Kardanska gred za navpične krmilne mešalnike Peecon
  • Kardanska gred za navpične krmilne mešalnike PeeconKardanska gred za navpične krmilne mešalnike Peecon
  • Kardanska gred za navpične krmilne mešalnike PeeconKardanska gred za navpične krmilne mešalnike Peecon

Kardanska gred za navpične krmilne mešalnike Peecon

Nadomestne kardanske gredi za navpične krmilne mešalnike PEECON 865, 1100, 1300 in 1500. CAT6 glavna gred s konstantno hitrostjo; možnosti spline na strani traktorja 1.375-6 (540 vrt/min), 1.375-21 (1000 vrt/min) in 1.750-20 (1000 vrt/min); vhod na strani mešalnika običajno 1.750-6. Samodejni izklop navora sklopke 2.500–3.500 N·m; jarmi za strižne vijake z nazivnim momentom 2.920 N·m. Dolžino gredi, velikost jarma, kombinacijo spline in konfiguracijo ščita lahko narišete po risbi. MOQ in dobavni rok sta potrjena na naročilo, ker sta odvisna od modela in konfiguracije. Pošljite svoj model mešalnika in priključni priključek traktorja — potrdili bomo kombinacijo pogonskega sklopa in izdali ponudbo.

Veleprodajni nadomestni pogonski sklop · Serija vertikalnih mešalnikov PEECON

Veleprodajna kardanska gred za navpične mešalnike krme PEECON — specifikacije, MOQ, prilagajanje in dobavni rok za zamenjavo mešalnika krme

Ko kardanska gred navpičnega mešalnika krme odpove, se balirka ali mešalnik ustavi, odločitev o zamenjavi pa je trije pregledi: kateri model PEECON, kateri spenjalnik na strani traktorja in kakšen navor sklopke zmore menjalnik mešalnika vzemi. Na tej strani so navedeni trije elementi v primerjavi s štirimi modeli mešalnikov v tem obsegu, skupaj z glavnim CV številke delov gredi in sklopke, tako da lahko potrdite specifikacijo, preden zaprosite za ponudbo.

Cene in MOQPo kotaciji
Čas izvedbePo naročilu
PrilagajanjeNa podlagi risb
DokumentiNa zahtevo

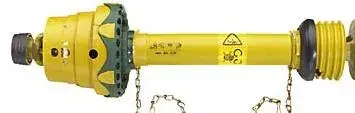

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
Kardanska gred navpičnega mešalnika krme PEECON — priključek s konstantno hitrostjo CAT6 in konec sklopke serije 2500.

Ključne specifikacije

  • Glavna gredCAT6 konstantna hitrost
  • Traktorski utor1.375-6 · 1.375-21 · 1.750-20
  • Vhod za mešalnikObičajno 1.750-6
  • Navor gredi3.800 N·m nazivni / 4.200 N·m vrh
  • Navor sklopke2.500 – 3.500 N·m
  • Jarem s strižnim vijakom2.920 N·m
  • Modeli mešalnikov865 · 1100 · 1300 · 1500
  • Moč traktorjaNajmanj 95 – 200 KM
  • PrilagajanjeDolžina, jarem, zarez, ščit

Matrika modela — kateri mešalnik PEECON potrebuje katero priključno gred

PEECON865
  • Zmogljivost865 CFT
  • Polži2
  • Min. moč95 KM
  • pogonski sklopCAT6 CV
  • SplineS traktorjem
PEECON1100
  • Zmogljivost1100 CFT
  • Polži2
  • Min. moč135 KM
  • pogonski sklopCAT6 CV
  • SplineS traktorjem
PEECON1300
  • Zmogljivost1300 CFT
  • Polži3
  • Min. moč180 KM
  • pogonski sklopCAT6 CV
  • SplineS traktorjem
PEECON1500
  • Zmogljivost1500 CFT
  • Polži3
  • Min. moč200 KM
  • pogonski sklopCAT6 CV
  • SplineS traktorjem

Večina traktorjev v tem razponu moči uporablja priključno gred 1.750-20 in večina mešalnikov PEECON v tem razponu uporablja vhod 1.750-6 gred. Obe strani sta usklajeni neodvisno — stran mešalnika je pritrjena z mešalnikom, stran traktorja pa z traktor. Pred naročilom potrdite oboje.

CAT6 Glavna gred s konstantno hitrostjo — Številke delov sklopa in polgredi

Celoten sklop CV in referenca polgredi za glavno gred CAT6
Izhodna gred traktorja Celotna številka dela sklopa CV Številka dela gredi CV 1/2 Številka dela polovice priključka (2500).
540 vrt/min, 1,375" × 6 zlepkov 392206 392206-POL 2500-AKTOP-POL
1000 vrtljajev na minuto, 1,375" × 21 spline 392221 392221-POL 2500-AKTOP-POL
1000 vrt/min, 1.750" × 20 spline 392220 392220-POL 2500-AKTOP-POL

Celoten sklop CV je dobavljen s predhodno namazanim spojem. Če morate zamenjati samo eno polovico, polgred številka dela je tista, ki jo naročite. Polovica priključka je razdeljena na vse tri različice na strani traktorja.

Izbira sklopke in jarma — ocene navora in številke delov

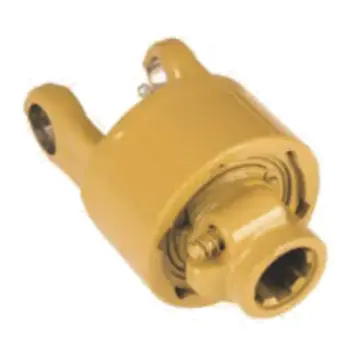

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
Samodejna izklopna sklopka serije 2500 — ohišja K64 in K64/24.
Samodejne sklopke serije 2500
Številka dela Model Premer zlepki Navor
134467 K64/24 1.750 20 3.500 N·m
LAF20250MDAL67 K64 1.750 20 2.500 N·m
135416 K64/24 1.375 6 2700 N·m
135362 K64/24 1.750 6 2700 N·m
135986 K64/24 1.750 20 2700 N·m

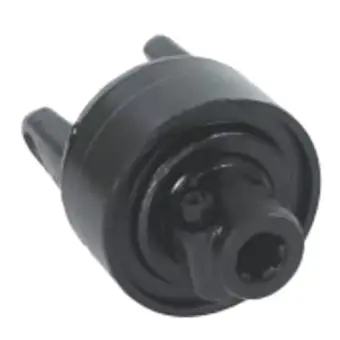

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
Vijaki s strižnimi vijaki serije 2500 — telesa KB61, KB61/2 in BTL.
Jaremi s strižnimi vijaki serije 2500
Številka dela Model Premer zlepki Navor
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2.920 N·m
355272 KB61/2 1.375 6 2.920 N·m
4250104 KB61/2 1.375 6 2.920 N·m
BTL67205610A BTL 1.750 20 2.920 N·m
4250105 KB61/2 1.750 20 2.920 N·m
BTL67345610A KB61 1.750 6 2.920 N·m
338427 KB61/2 1.750 6 2.920 N·m
392340 KB61/2 1,9375 RD 0,50 ključ —

Obe družini sklopk nista zamenljivi med uporabo. Sklopke s samodejnim izklopom se po zdrsu ponovno vključijo, torej ustrezajo mešalnikom, ki se med zagonom srečujejo z občasnimi preobremenitvami. Vijaki strižnih vijakov žrtvujejo vijak zaradi preobremenitve in jih je treba ponovno priviti, preden mešalnik znova zažene, zato so primerni za mešalnike, kjer je zlomljen vijak lažje zamenjati kot pregret paket sklopke. Celotna referenca za širši obseg je naKardanska gred za mešalnike krmilstrani.

Podrobnosti specifikacije — gred, spoj in ščit

Gred in spoj

Glavna gred
CAT6 konstantna hitrost
Material gredi
Kaljeno legirano jeklo, brušeno
Premer gredi
φ62 mm
Skupni kot
±45°
Ležaj
Štiri sferični valj
Nazivni navor
3.800 N·m
Najvišji navor
4.200 N·m
Razpon hitrosti
540 – 1000 vrt/min

Tesnilo in zaščita

Tesnilni material
Hidrogenirana nitrilna guma
Tesnilo temp. obseg
−45 °C do 130 °C
Pokrov proti prahu
Triustni s spiralnim utorom za odrezke
Ščit
Popolna pokritost, hitra povezava
Moč traktorja
80 – 220 KM
Združljivost mešalnika
PEECON, KUHN (20 m³ in več)
Prilagajanje
Dolžina, jarem, zarez, ščit
Dokumentacija
Dobava na zahtevo

Zgornje specifikacije odražajo trenutno sestavo proizvodnje. Za nestandardno dolžino gredi ali velikost jarma je risanje vlada. Širša ponudba za druge znamke mešalnikov krme, vključno zVrhunski mešalniki krme, je naveden na strani kategorije, in ujemajoče semenjalnik krmnega mešalnikaje na posebni strani.

Kako je naročilo potrjeno

Pošlji model in spline

Navedite model mešalnika PEECON (865 / 1100 / 1300 / 1500) in velikost priključne gredi traktorja.

Potrdite pogonski sklop

Vrnemo ujemajoči se sklop CV, družino sklopke in kombinacijo številk dela.

Risba in kotacija

Za dolžine ali jarme po meri se pred proizvodnjo izda risba. Ponudba navaja MOQ in dobavni rok za potrjeno konfiguracijo.

Proizvodnja in odprema

Standardni jaški se premikajo po potrjenem urniku; gredi po meri se premaknejo po potrditvi risbe.

MOQ in dobavni rok sta navedena na naročilo, ker sta odvisna od modela, kombinacije zlepka in ali gred je standardna ali izdelana po risbi. Nič na tej strani ne zavezuje k fiksni številki, ki ne bi veljala za a drugačna konfiguracija. ThePonudba kardanske gredistrani navaja druge kategorije kmetijstva.

Pogosto zastavljena vprašanja

Katere modele mešalnikov PEECON pokriva ta kardanska gred?

865, 1100, 1300 in 1500. Najmanjša moč traktorja za vsakega je 95 KM, 135 KM, 180 KM oziroma 200 KM, kot je navedeno v zgornji matriki modela. Vsi štirje poganjajo glavno gred s konstantno hitrostjo CAT6.

Kateri spline se uporablja na strani traktorja in na strani mešalnika?

Večina traktorjev v tem obsegu uporablja 1.750-20 spline, večina mešalnikov pa uporablja vhodno gred 1.750-6. Na voljo sta tudi možnosti 1.375-6 (540 vrt/min) in 1.375-21 (1000 vrt/min) na strani traktorja. Stran traktorja in stran mešalnika se ujemata neodvisno — oboje potrdite pred naročilom.

Kakšen je navor gredi in sklopke?

Glavna gred CAT6 je ocenjena na 3800 N·m neprekinjenega in 4200 N·m trenutnega vrha. Samodejne izklopne sklopke v seriji 2500 segajo od 2500 N·m do 3500 N·m. Vijaki strižnih vijakov so ocenjeni na 2.920 N·m.

Ali lahko dobavite nestandardno dolžino gredi ali jarem?

ja Dolžino gredi, velikost jarma, kombinacijo spline in konfiguracijo ščita lahko narišete po risbi. Pošljite dimenzije obstoječega jaška ali skico z označenimi središči spojev in potrdili bomo izvedljivost.

Kakšni so MOQ in dobavni rok?

MOQ in dobavni rok sta potrjena na naročilo. Odvisne so od modela, kombinacije utorov in tega, ali je gred standardna ali izdelana po risbi. Pošljite svoj model mešalnika in spline kardanske gredi traktorja in izdali vam bomo ponudbo z navedenim MOQ in dobavnim rokom za to konfiguracijo.

Zahtevajte ponudbo za vaš mešalnik PEECON

Pošljite svoj model mešalnika PEECON (865 / 1100 / 1300 / 1500) in velikost priključne gredi traktorja (1.375-6, 1.375-21 oz. 1.750-20). Potrdimo kombinacijo pogonskega sklopa in številko dela ter izdamo ponudbo z MOQ in dobavnim rokom za to konfiguracijo. Prilagojene dolžine in jarmi so navedeni glede na risbo.
