Hidravlični cilindri za krmiljenje in zadnji dvig traktorja

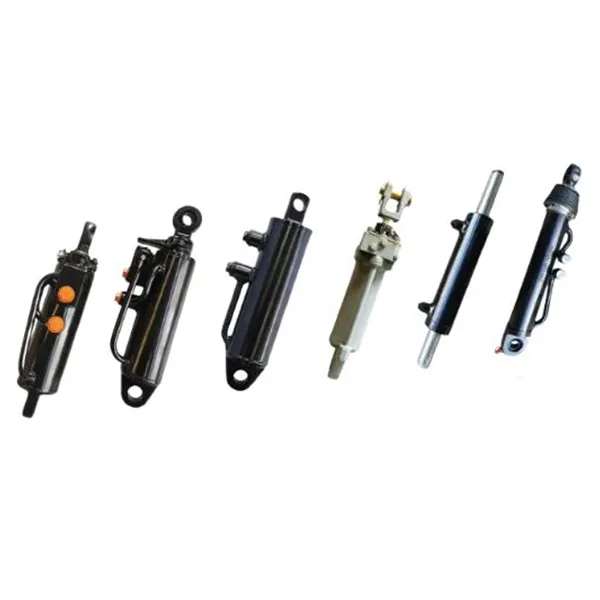

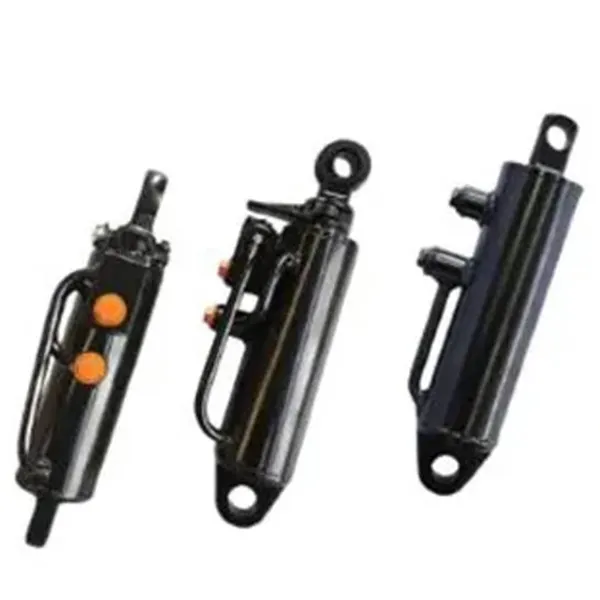

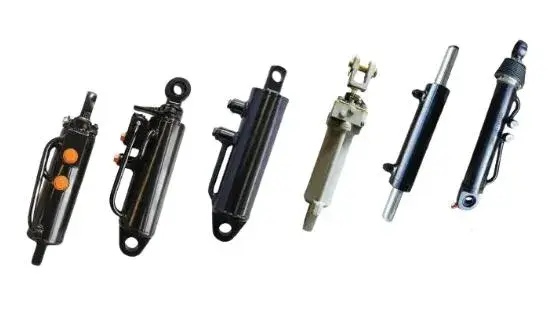

Hidravlični cilindri za krmiljenje in zadnje dviganje traktorja — 7 standardnih modelov, ki pokrivajo izvrtino 40–80 mm, drog 20–35 mm, gib 120–200 mm in montažno razdaljo 301–532 mm. Modeli z zadnjim dvigom vključujejo zamenjavo 800.55A.01 in pare levo/desno za dvovaljne povezave; modeli s krmiljenjem sprednje osi uporabljajo krajši hod za hitrejši odziv koles. Telo jeklenk je iz odebeljenega legiranega jekla s kaljeno, brušeno palico in brisalcem prahu pred glavnim tesnilom. Pošljite svoj stari model cilindra ali njegovo izvrtino, gib in razdaljo vgradnje — potrdili bomo ustrezen model in v 24 urah vrnili tovarniško ponudbo.

Zamenjava OEM · Kmetijska hidravlika

Hidravlični cilindri za krmiljenje in zadnje dviganje traktorja – 7 modelov, 40–80 mm izvrtina, 301–532 mm namestitev

Hidravlični cilinder traktorja na polju odpove zaradi enega od treh razlogov: izvrtina je premajhna za dviganje obremenitev, tesnilo palice ne more vzdržati pred prahom in gnojevko ali pa se montažna razdalja ne ujema s povezavo, ki jo že imajo. Na tej strani je navedenih sedem standardnih modelov, ki pokrivajo krmiljenje sprednje osi in tritočkovno dviganje zadnje osi na običajnih platformah traktorja, z izvrtino, drogom, gibom in vgradno razdaljo, navedeno za vsako, tako da lahko ujemate zamenjava pred naročilom.

7Standardni modeli
40–80 mmPremer izvrtine
20–35 mmPremer palice
120–200 mmMožganska kap
301–532 mmMontažna razdalja
2Vrste funkcij
Po meriVrtina, gib, odprtine

Tabela modelov — izvrtina, palica, gib in razdalja vgradnje

Sedem standardnih modelov za dvig zadnjega dela traktorja in krmiljenje sprednje osi
Model izvrtina (mm) Palica (mm) Hod (mm) Montažna razdalja (mm) funkcija
HSG55/32×125-324 55 32 125 324 Zadnji dvižni cilinder traktorja (levi / desni par)
HSG63/32×125-324 63 32 125 324 Zadnji dvižni cilinder traktorja (levi / desni par)
HSG63/35×120-301 63 35 120 301 Zadnji dvižni cilinder traktorja (levi / desni par)
HSG80/32×200-532 80 32 200 532 800.55A.01 zadnji dvižni cilinder
HSG40/20×175-323 40 20 175 323 Krmilni cilinder prednje osi traktorja
HSG40/25×176-520 40 25 176 520 Krmilni cilinder prednje osi traktorja
HSG50/30×175-465 50 30 175 465 Krmilni cilinder prednje osi traktorja

Druge kombinacije izvrtine, palice, hoda in pritrdilne razdalje je mogoče izdelati po risbi. Če vaša povezava uporablja a drugačen premer zatiča ali kot vrat, pošljite dimenzije in prej bomo potrdili ustrezen valj proizvodnja.

Povzetek specifikacij po funkcijah

Kakšne so spremembe med dvižno in krmilno skupino
Funkcijska skupina Razpon izvrtine Rod Range Obseg udarca Tipična uporaba
Zadnji dvižni cilindri 55 – 80 mm 32 – 35 mm 120 – 200 mm Tritočkovna povezava, dvigovanje težkih priključkov, zamenjava 800.55A.01
Krmilni cilindri sprednje osi 40 – 50 mm 20 – 30 mm 175 – 176 mm Hidrostatično krmiljenje na sprednji osi, ostri zavoji na ozarah

Modeli z zadnjim dvigom uporabljajo večjo izvrtino, ker se dvižna obremenitev med transportom prenaša na drog cilindra. Modeli krmiljenja uporabljajo manjšo izvrtino in daljši hod za hitrejšo spremembo kota kolesa pri nižjem pretoku.

Kaj je pomembno, ko zamenjate traktorski cilinder

01

Velikost izvrtine določa dvižno silo

Dvižna sila je površina izvrtine, pomnožena s hidravličnim tlakom. Zadnji dvižni valj premera 55 mm in 80 mm valj vrtine, ki deluje na isti hidravlični opremi traktorja, ne proizvaja enake dvižne zmogljivosti. Če ste zamenjava obrabljenega cilindra in orodje se počasi dviguje, preverite dimenzije izvrtine in droga proti mizi, preden domnevate, da je črpalka kriva. Thetraktorski hidravlični cilindristran s kategorijo navaja širši razpon, če noben od sedmih modelov ne ustreza vaši povezavi.

02

Površina palice in kakovost tesnila določata življenjsko dobo

Traktorski cilinder deluje v prahu, gnojevki in razpršenem gnojilu. Palica je prva površina, ki trpi: ko se začnejo luknjati, tesnilo na ustnicah ne zdrži in olje teče mimo brisalca. Ta valj uporablja utrjeno, ozemljitvena palica z večslojno protikorozijsko prevleko, povezana z brisalcem prahu pred glavnim tesnilom, tako abrazivni delci se ustavijo, preden dosežejo tesnilni rob. Konkretno za krmilno stran glejte thekrmilni hidravlični cilinderstrani.

03

Montažna razdalja se mora ujemati s povezavo, ne z imenom modela

Dva valja imata lahko enako vrtino in gib, vendar uporabljata različna zaprta središča. Če je montažna razdalja ni v redu, povezava ne bo dosegla polnega dviga ali pa se bo spustila, preden se priključek dvigne. Miza zgoraj navaja razdaljo namestitve za vsak model, ker je to dimenzija, ki odloča o tem, ali vijake cilindra. Za dviganje nalog, ki presegajo tritočkovno povezavo,hidravlični dvižni cilinderobseg pokriva daljše udarce in večjo tonažo.

04

Položaj vrat in velikost nožice sta točki prilagajanja

Ko je traktor starejši ali uvožen, originalni cilinder morda ne bo več na voljo. Vratni kot, levi navoj, premer čepa in širino očesa je mogoče prilagoditi, da se ujemajo z obstoječo povezavo, tako da se valj prilega brez predelave traktorja. Pošljite fotografijo ali skico starega cilindra z označenimi merami in mi bo potrdil, ali standardni model deluje ali je potreben spremenjen. Prelistajte celotnohidravlični cilinderkatalog za druge mobilne in kmetijske aplikacije.

Kje se ti cilindri uporabljajo

Zadnji tritočkovni dvig

Plugi, brane, sejalnice in balirke, ki jih nosi zadnji priključek. Levi in ​​desni valj sta dobavljena kot par, kjer traktor uporablja dvojna dvižna cilindra.

Krmiljenje sprednje osi

Hidrostatično krmiljenje na traktorjih, ki uporabljajo dvodelujoči cilinder na sprednji osi. Krajši hod, hitrejši odziv, manjši radij obračanja na ozari.

Zamenjava OEM

Neposredna zamenjava za 800.55A.01 in običajne številke delov serije HSG. Montažna razdalja in položaj vrat sta bila pred odpremo preverjena glede na original.

Kmetijske zgradbe po meri

Posebni kombajni, razpršilci in nakladalniki, ki potrebujejo nestandardno izvrtino, gib ali konec droga. Izdelano po vlečenju z enako obdelavo tesnila in palice.

Uskladite cilinder s priključkom vašega traktorja

Pošljite številko modela ali izvrtino, palico, gib in montažno razdaljo od vašega starega cilindra. Bomo potrdite ujemajoči se model, preverite dimenzije vrat in zatičev ter vrnite neposredno tovarniško ponudbo - običajno v 24 urah. Vrtina in hod po meri sta na voljo na zahtevo.
