EP-22/5142046 Krmilni hidravlični cilinder

EP-22/5142046 krmilni hidravlični cilinder je dvojno delujoči hidravlični cilinder, ki ga je zasnovalo in proizvedlo podjetje Raydafon. Široko se uporablja v krmilnih sistemih malih in srednje velikih inženirskih vozil, kmetijskih strojev, vrtnih strojev in druge opreme. Hidravlični cilinder ima kompaktno strukturo, prilagodljiv način namestitve in priročno vzdrževanje. Primeren je za stabilno krmiljenje v različnih kompleksnih delovnih pogojih.

Specifikacija

Premer cilindra	Premer palice	Možganska kap	Namestitvena razdalja
50 mm	22 mm	199 mm	358 mm

Vrsta krmilnega hidravličnega cilindra

Na voljo so različne vrste krmilnih hidravličnih cilindrov, od katerih je vsak izdelan tako, da ustreza določenim nastavitvam krmiljenja strojev.

Vzemimo za primer enorodni hidravlični krmilni cilinder. Tega boste pogosto videli na kmetijski opremi in industrijskih strojih. Zgrajen je precej preprosto in dobro opravlja nalogo premikanja v ravni črti – ravno tisto, kar potrebuje osnovno krmiljenje.

Potem je tu še dvojni hidravlični krmilni cilinder. Ta ima palico, ki štrli iz obeh koncev bata. To pomeni, da sta sila in gibanje uravnotežena v obe smeri, kar je priročno za opremo, ki mora ostati na sredini ali delovati simetrično.

Če imate opravka s čolni, je tu hidravlični krmilni cilinder za čolne. Ti so izdelani tako, da prenesejo vso vlago in rjo, ki prihajata z morskim okoljem, ne glede na to, ali ima čoln notranji ali zunanji motor. Dvostranski hidravlični krmilni cilinder je precej pogost tudi tukaj, saj omogoča enakomerno, predvidljivo krmiljenje – nekaj, kar resnično potrebujete na vodi.

Izbira pravega tipa je običajno odvisna od stvari, kot so, pod koliko tlakom bo, koliko prostora je na voljo za namestitev, potrebna dolžina hoda in kako je postavljen celoten sistem. Izberite pravega in imeli boste dosledno zmogljivost krmiljenja, ki pomaga ohranjati stvari varne pri resnični uporabi.

Če želite kupiti ali izbrati te dele, lahko v sodelovanju z dobavitelji, ki se dobro spoznajo na hidravlične krmilne cilindre, zagotovite, da se tisto, kar dobite, pravilno prilega vašemu stroju ali čolnu.

Uporaba krmilnega hidravličnega cilindra

Krmilni hidravlični cilindri se pojavljajo v vseh vrstah vozil in orodij, kjer morate zanesljivo nadzorovati smer. Vzemimo na primer kmetijsko opremo – traktorji se zanašajo na hidravlični krmilni cilinder traktorja, da olajša obračanje, tudi ko so tla neravna ali mehka. Tako je lažje manevrirati pri oranju, sajenju ali premikanju med njivami.

Na vodi boste našli hidravlične krmilne cilindre za čolne in ladijske hidravlične krmilne cilindre v stvareh, kot so ribiški čolni in plovila za prosti čas. Ti deli prevzamejo gibanje krmila in ga spremenijo v linearno gibanje, potrebno za krmiljenje notranjih ali zunanjih motorjev. Izvenkrmni hidravlični krmilni cilinder je primeren za majhne do srednje velike čolne, kjer je malo prostora in je pomembno hitro krmiljenje.

Vendar ne gre samo za kmetije in čolne. Ti cilindri se uporabljajo tudi v gradbeni opremi, viličarjih, gozdarskih strojih in nakladalcih. Pri teh strojih bodisi pomagajo pri krmiljenju sprednje osi ali pa pomagajo, ko ima vozilo spojen okvir in se mora zgibati.

Vsako delo zahteva različne stvari – na primer, kako daleč se mora valj premakniti, kolikšen pritisk lahko prenese in kako dobro tesni. Izbira pravega hidravličnega cilindra za krmiljenje je odvisna od zasnove opreme in tega, kje se bo uporabljala.

Priporočila za namestitev in vzdrževanje

1. Priprava na namestitev

Najprej se prepričajte, da je celoten hidravlični sistem čist. Obrišite cevi, rezervoar za olje in vse priključke – kovinski delci, prah ali voda niso dovoljeni. Dobro je, da v sistem vstavite tudi visoko učinkovit filter; na ta način pištola ne bo pokvarila tesnil.

Nato preverite vrata. Navoji morajo biti gladki, tesnilni utori pa ne smejo imeti smeti. Nanesite malo tesnilne masti, specifične za hidravliko – ravno toliko, da opravite delo.

Pomislite tudi, kam gre. Če bo zelo vroče ali ledeno, še enkrat preverite, ali tesnilni material to prenese. Če ne, vprašajte o nakupu po meri.

2. Kako ga namestiti

Če gre za vrsto dvojnih uhanov, se prepričajte, da se pritrdilne luknje dobro prilegajo. Ko je noter, ni dovoljeno tresenje ali rahljanje.

Pri zategovanju vijakov se držite priporočenega navora. Pretesen in lahko si kaj zlomite; preveč ohlapen in se bo prosto premikal.

In pravilno poravnajte. Hidravlični cilinder se mora premikati v isti smeri kot del, ki ga krmili. Brez bočne sile - to se bo hitro obrabilo.

3. Uporaba in vzdrževanje

Redno menjajte hidravlično olje. Prvič po 100 urah uporabe. Nato vsakih 6 mesecev ali 500–800 ur – kar nastopi prej. Držite se priporočene viskoznosti in dostojne znamke.

Tu in tam preverite. Poiščite praske ali puščanje olja na batnici. Samo ohišje cilindra—je kaj rje ali pušča? In poskrbite, da bodo tesnila na spojih še vedno v enem kosu.

4. Popravljanje ali zamenjava delov

Če vidite, da olje pušča ali ne deluje pravilno, so tesnila verjetno obrabljena. Zamenjajte jih – najbolje je, da uporabite originalne dele, če lahko.

Ko ga razstavljate ali sestavljate nazaj, pustite, da sistem najprej izpusti tlak. Tesnila ne sunite s trdimi stvarmi – strgali jih boste. In ko nameščate nove, dodajte malo maziva, da se ne poškodujejo.

O Raydafonu

Raydafon je proizvajalec, ki se ukvarja s praktičnim inženiringom. Sedež imamo v provinci Zhejiang, naše podjetje pa smo zgradili z izdelavo hidravličnih cilindrov – večinoma za traktorje in industrijsko opremo. Sčasoma smo izpopolnili krmilne hidravlične cilindre in sorodne dele ter korak za korakom prerasli v specializiranega proizvajalca.

Vse se je začelo z izdelavo delov za kombajne in gradbene stroje. Toda ko se je trg kmetijske opreme spreminjal, smo se spreminjali tudi mi. Počasi smo se bolj osredotočali na traktorske hidravlične cilindre, pri čemer smo bili še posebej pozorni na to, kako dobro se prilegajo, kako delujejo in kako dolgo zdržijo. To osredotočenost lahko vidite v naših izdelkih, v tem, kako jih izdelujemo, in v dolgoročnih odnosih, ki smo jih zgradili s strankami.

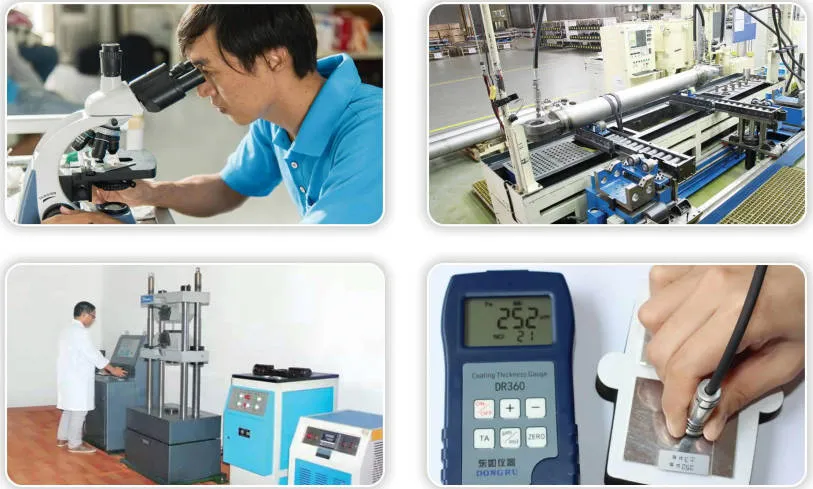

Naša tovarna ima celoten sklop proizvodnih linij – od CNC obdelave do sestavljanja delov in lakiranja s pršenjem. Ohranjanje vsega tega v podjetju pomeni, da lahko vsak korak proizvodnje ostane povezan in učinkovit. V zakulisju je ekipa inženirjev, proizvodnih delavcev in nadzornikov, ki že nekaj časa obstajajo. Poskrbijo, da ostane kakovost nespremenjena in da so naročila dostavljena pravočasno.

Ne želimo si hitre rasti ali velikega hvalisanja. Za nas je pomembna izdelava trdnih delov, ki delujejo za potrebe resničnega sveta. Ne glede na to, ali iščete zamenjavo hidravličnega cilindra OEM, potrebujete krmilni cilinder po meri za kmetijske stroje ali želite dolgoročnega partnerja, naš cilj je zagotoviti zanesljive izdelke in odzivno storitev. To je to – nič več, nič manj.
