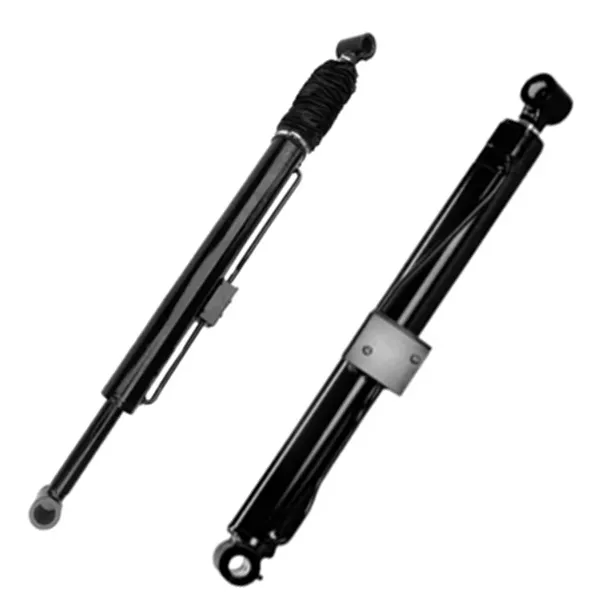

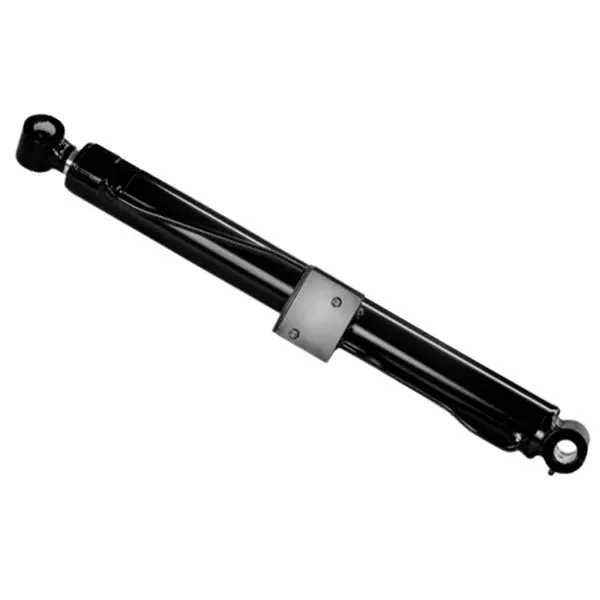

Hidravlični cilinder zgornje roke delovnega vozila z roko
  • Hidravlični cilinder zgornje roke delovnega vozila z rokoHidravlični cilinder zgornje roke delovnega vozila z roko
  • Hidravlični cilinder zgornje roke delovnega vozila z rokoHidravlični cilinder zgornje roke delovnega vozila z roko

Hidravlični cilinder zgornje roke delovnega vozila z roko

Raydafon je proizvajalec originalne opreme s sedežem na Kitajskem in dobavitelj hidravličnih cilindrov zgornjega kraka dvižnih vozil. Ta zgornji valj dvigne in postavi ploščad ogrodja na zračna delovna vozila, ki se uporabljajo za električna popravila, komunalno gradnjo in postavitev reklamnih panojev. Standardni model GTHZ210C-620500-000 uporablja izvrtino Φ110 mm, palico Φ75 mm, gib 815 mm, razdaljo namestitve 1433 mm, delovni tlak 23 MPa, 2-Φ9 priključek in 100 kg teže. Patentirana zasnova z dvojnim batom doseže do 2000 kN potiska, pri čemer je napaka pozicioniranja nadzorovana znotraj ±3 cm. Telo cilindra je izdelano iz posebnega legiranega jekla, šestkrat kovanega in toplotno obdelanega, s trdoto, ki je za 40 % višja od navadnega jekla. Štirikratni kompozitni tesnilni sistem se uporablja za okolje z dežjem, prahom in solnim pršenjem, s 3-letnim neprekinjenim delovanjem, preverjenim v obalnih razmerah. Modularna zasnova zmanjša prostornino za 25 % in težo za 18 % v primerjavi s primerljivimi izdelki, vmesnik za hitro namestitev pa skrajša čas namestitve za polovico. Podprti so vrtina po meri, hod, razdalja namestitve, položaj vrat in zasebna oznaka. Ciljne cene so običajno konkurenčne uvoženim alternativam, odvisno od modela in količine. Pošljite številko risbe, zahtevano količino in ciljno pristanišče za hitro ponudbo.
Kitajski proizvajalec cilindrov za zračna delovna vozila OEM

Hidravlični cilinder zgornje roke dvižnega delovnega vozila z roko za dvižne ploščadi in tovornjake za popravilo

Raydafon je tovarniški neposredni proizvajalec in dobavitelj hidravličnih cilindrov zgornjega dela dvižnih vozil s sedežem na Kitajskem. Ta zgornji valj roke poganja ploščad ogrodja na zračnih delovnih vozilih, ki se uporabljajo za popravila električne energije, komunalno gradnjo, namestitev panojev in vzdrževanje na visoki nadmorski višini. Standardni model GTHZ210C-620500-000 zagotavlja do 2000 kN potiska s patentirano zasnovo z dvojnim batom, delovnim tlakom 23 MPa, izvrtino Φ110 mm, palico Φ75 mm in gibom 815 mm. Telo iz posebnega legiranega jekla je kovano in šestkrat toplotno obdelano za 40 % višjo trdoto od običajnega jekla, štirikratni kompozitni tesnilni sistem pa je odporen na dež, prah, veter in pršenje obalne soli. Modularna zasnova zmanjša prostornino za 25 % in težo za 18 % v primerjavi s primerljivimi izdelki. Podprti so vrtina po meri, hod, razdalja namestitve, položaj vrat in zasebna oznaka. Pošljite svojo številko risbe, zahtevano količino in ciljno pristanišče, da zahtevate ponudbo.

2000 kNNajvečji potisk
23 MPaDelovni tlak
Φ110×Φ75Izvrtina × palica
815 mmMožganska kap

Zakaj zračna delovna vozila izberejo ta zgornji hidravlični cilinder

Zračna delovna vozila prevažajo delavce na visoke položaje za popravilo elektrike, zamenjavo ulične razsvetljave, namestitev panojev in vzdrževanje stavbe. Cilinder zgornje roke je osrednja hidravlična komponenta, ki dvigne in drži ploščad. Če izgubi potisk, ga zanaša pod obremenitvijo ali pušča olje, postane celotno vozilo nezanesljivo pri delu na visoki nadmorski višini.

Raydafon izdeluje ta hidravlični cilinder zgornje roke delovnega vozila z roko za te pogoje. Patentirana zasnova z dvojnim batom doseže do 2000 kN potiska in lahko enakomerno dvigne delovno ploščad do 50 m, pri čemer je napaka pozicioniranja nadzorovana znotraj ±3 cm. Telo valja je iz posebnega legiranega jekla, šestkrat kovanega in toplotno obdelanega, pri čemer je trdota dosegla 40 % višjo trdoto od običajnega jekla. Štirikratna kompozitna tesnilna struktura je odporna na močan dež, prah, močan veter in pršenje obalne soli ter je bila preverjena v neprekinjeni obalni uporabi 3 leta brez puščanja.

Za kupce, ki primerjajo dobavitelje, Raydafon ponuja cene neposredno v tovarni, proizvodnjo OEM in stabilno kakovost serije. Če nabavljate tudi cilindre spodnje roke ali povezane hidravlične komponente zračnih delovnih vozil, preglejte celotnoHidravlični cilindri za zračna delovna vozilakategorijo inHidravlični cilinder spodnje roke delovnega vozila z rokostrani.

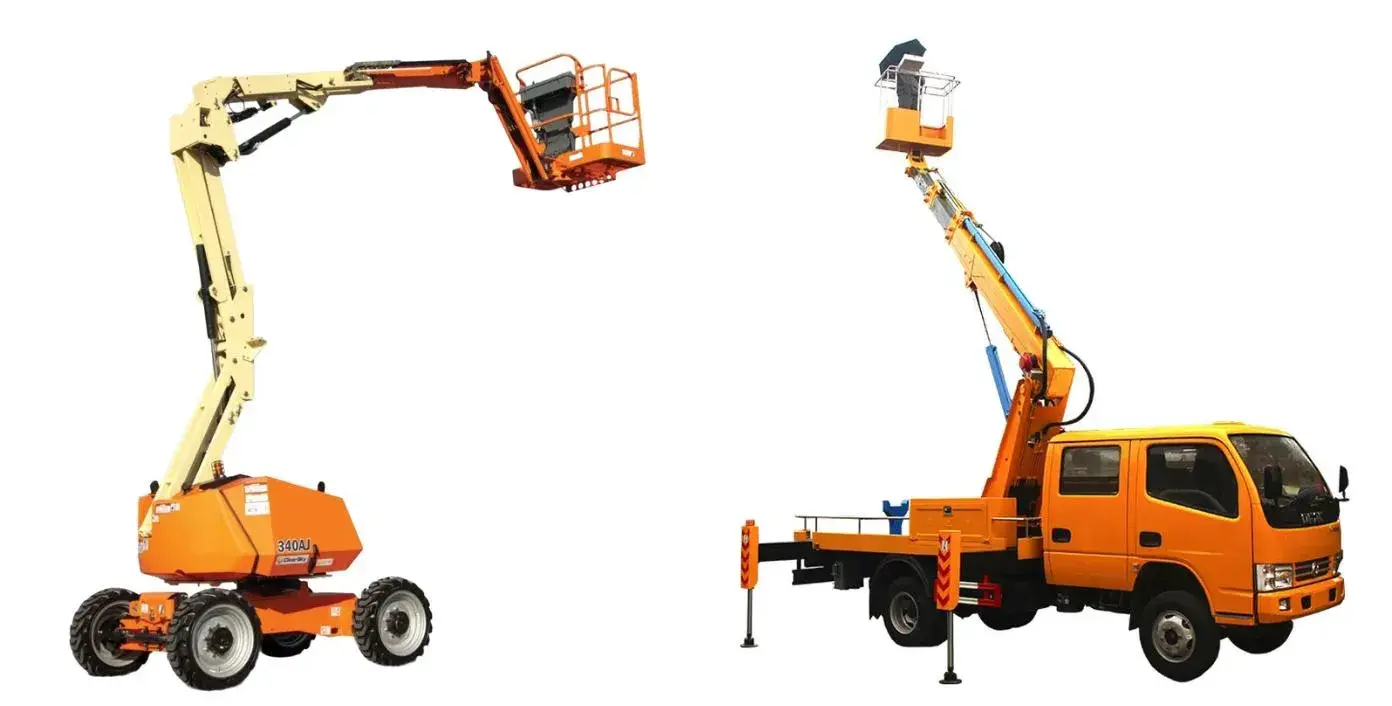

Boom aerial work vehicle upper arm hydraulic cylinder for aerial platform and power repair truck
Hidravlični cilinder zgornje roke za dvižna vozila in dvižne ploščadi

Standardni model in tehnične dimenzije

Standardni zgornji valj spodaj pokriva uporabo običajnih delovnih vozil in dvižnih ploščadi. Če vaša oprema uporablja drugačen vzorec vgradnje, pošljite številko risbe OEM ali fizični vzorec za obratno inženirstvo in proizvodnjo po meri.

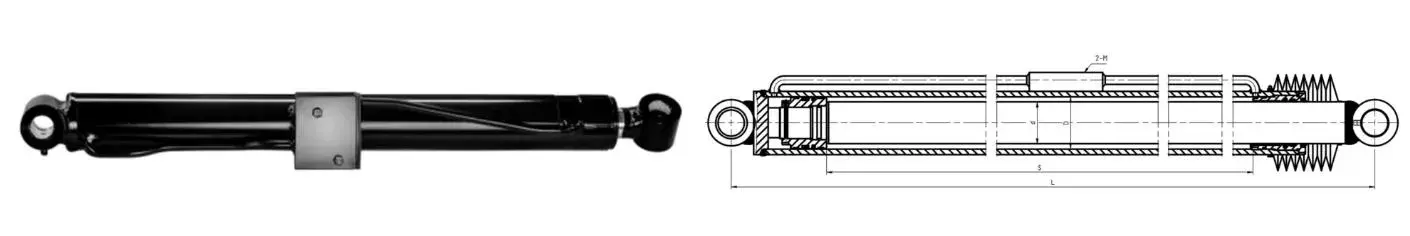

Boom aerial work vehicle upper arm hydraulic cylinder dimension drawing for model GTHZ210C-620500-000
Dimenzijska referenca za standardni valj za nadlaket model GTHZ210C-620500-000
Ime cilindra Številka risbe Premer izvrtine D Premer palice d Možganska kap S Namestitvena razdalja L Delovni tlak Vmesnik M Teža
Cilinder za nadlaket GTHZ210C-620500-000 Φ110 mm Φ75 mm 815 mm 1433 mm 23 MPa 2-Φ9 100 kg

Potrebujete drugačno vrtino, gib, namestitveno razdaljo ali položaj vrat? Raydafon lahko izdela hidravlični cilinder zgornje roke po meri po vaši risbi. Za povezane jeklenke mobilne opreme glejteHidravlični cilindri mobilnih žerjavovkategorijo.

Glavne značilnosti delovanja

01

Super moč za dviganje na velike višine

Patentirana zasnova z dvojnim batom doseže do 2000 kN potiska. Dvigne ploščad na 50 m z nadzorovano napako pozicioniranja znotraj ±3 cm, kar podpira natančno ožičenje in vzdrževanje na visoki nadmorski višini.

02

Utrjen za težka okolja

Telo iz posebnega legiranega jekla, šestkrat kovano in toplotno obdelano, trdota 40 % višja od navadnega jekla. Štirikratno kompozitno tesnilo prenese močan dež, prah, močan veter in pršenje obalne soli.

03

Zanesljivost, preverjena na terenu

Neprekinjeno 3-letno delovanje v okolju razpršene soli brez puščanja. Med sezono tajfunov je občinsko podjetje uporabljalo to jeklenko med celotnim delovanjem in ohranilo stabilno delovanje.

04

Lahek in prilagodljiv

Prostornina se je zmanjšala za 25 %, teža pa za 18 % v primerjavi s primerljivimi izdelki. Ustreza različnim tipom zračnih delovnih vozil in zmanjša obremenitev na strukturo ogrodja.

05

Hiter vmesnik za namestitev

Zasnova vmesnika za hitro namestitev skrajša čas namestitve za polovico. Običajni tehniki lahko po navodilih opravijo zamenjavo v približno pol ure.

06

Prilagajanje OEM

Vrtina, palica, hod, razdalja vgradnje, položaj odprtine za olje, embalaža zasebne blagovne znamke in proizvodnja v velikem obsegu za različne tipe zračnih delovnih vozil.

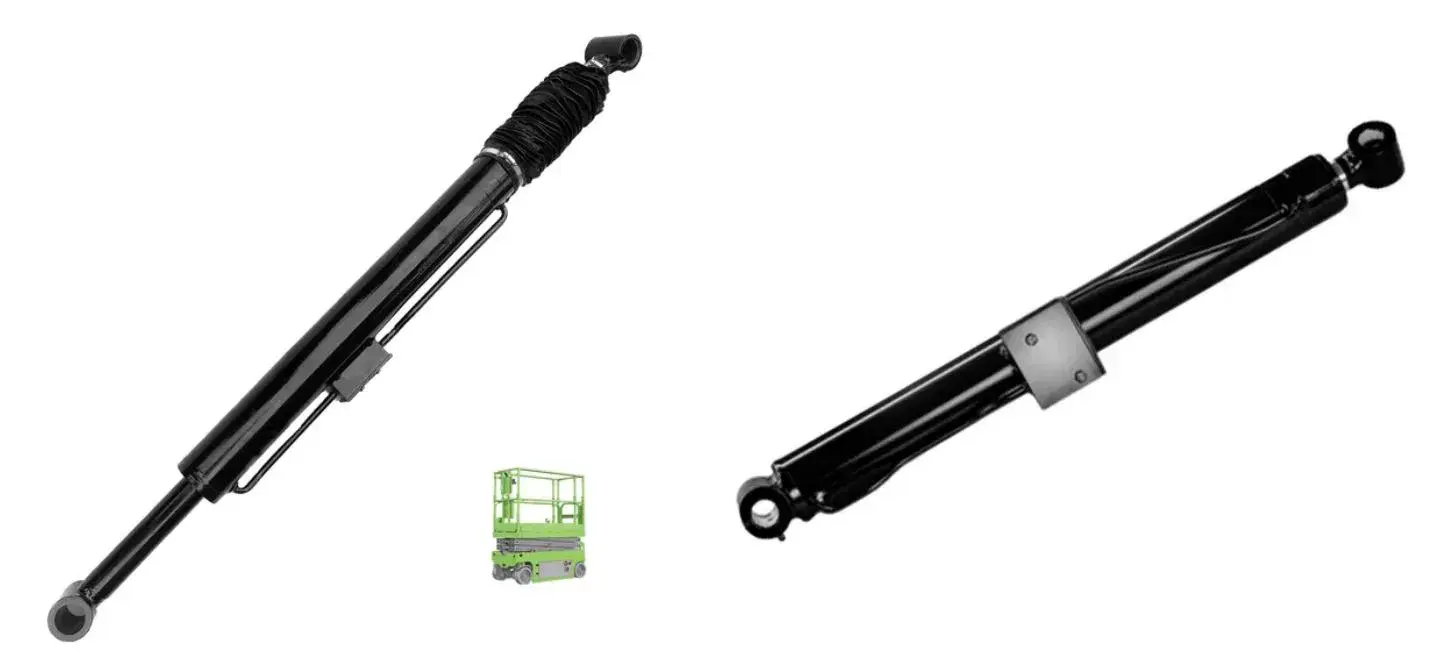

Boom aerial work vehicle upper arm hydraulic cylinder features including sealing system and modular structure
Tesnilo cilindra zgornje roke in modularna struktura

Uporaba pri električnih popravilih, komunalni gradnji in delu na visoki nadmorski višini

Napajalni sistem Vzdrževanje visokonapetostnih stolpov in transformatorskih postaj

Cilinder proizvede 1800 kN potiska za dvig delovne ploščadi na 30 m, z napako pri pozicioniranju znotraj ±2 cm. Tudi v pogojih neurja stopnje 5 vgrajeni stabilizacijski sistem prilagaja potisk v realnem času, da ohrani stabilnost ploščadi za povezavo z linijo in zamenjavo opreme.

Občinski Montaža ulične luči in oglasnih panojev

Modularna zasnova ustreza različnim tipom delovnih vozil, položaj odprtine za olje pa je mogoče prilagodljivo prilagoditi. V projektu rekonstrukcije ceste je eno delovno vozilo v enem dnevu dokončalo zamenjavo 20 uličnih svetilk s 40-odstotnim povečanjem učinkovitosti v primerjavi s prejšnjimi metodami.

Stavba Vzdrževanje fasad in stolpnic

Stabilen potisk in natančno pozicioniranje podpira čiščenje oken, popravilo fasade in namestitev napisov na višini. Štirikratno tesnjenje je odporno na dež, prah in veter med delom na prostem.

OEM in poprodajni trg OEM in trg popravil zračnih delovnih vozil

Proizvajalci dvižnih ploščadi, servisne delavnice in dobavitelji poprodajnih storitev lahko naročijo standardne modele ali cilindre za nadlaket po meri z embalažo zasebne blagovne znamke. Če upravljate tudi s hidravličnimi sistemi viličarjev, glejteHidravlični cilinder viličarjaobseg.

Dokazi o kakovosti, testiranje in podpora pri izvozu

Evidenca materiala in toplotne obdelave

Telo iz posebnega legiranega jekla, šestkratno kovanje in toplotna obdelava, trdota 40 % višja od navadnega jekla. Materialne evidence je mogoče zagotoviti z pošiljkami v razsutem stanju.

Testiranje tlaka in potiska

Vsak cilinder je pred pakiranjem preverjen glede puščanja, gladkosti giba in prileganja vrat. Potisna zmogljivost je preverjena glede na nazivni tlak.

Merski pregled

Mere izvrtine, palice, giba, namestitvene razdalje in odprtin so zabeležene glede na naročeno risbo ali vzorec stranke.

Izvozno pakiranje

Cilindri so napolnjeni z oljem proti rji in zaščitnimi končnimi pokrovi. Naročila v razsutem stanju se lahko paletirajo in privežejo za pomorski prevoz, letalski prevoz ali hitro dostavo.

Postopek naročanja OEM po meri

Korak 01 Pošljite podrobnosti prijave

Navedite vrsto opreme, številko risbe, izvrtino, palico, hod, razdaljo namestitve, velikost vrat, količino in ciljna vrata.

Korak 02 Pregled modela

Raydafon preveri, ali model GTHZ210C-620500-000 ali cilinder za nadlaket po meri ustreza vaši opremi.

Korak 03 Odobritev vzorca in risbe

Za projekte OEM Raydafon izvede povratni inženiring vzorca in potrdi dimenzije pred masovno proizvodnjo.

Korak 04 Proizvodnja in ponudba

Po odobritvi žrebanja Raydafon zagotovi ponudbo FOB Ningbo, razpored proizvodnje in podrobnosti pakiranja.

Pogosto zastavljena vprašanja

Kaj je hidravlični cilinder zgornje roke delovnega vozila z roko?

Hidravlični cilinder zgornje roke dvižnega vozila je hidravlični aktuator, ki poganja zgornjo roko dvižnega vozila ali dvižne ploščadi. Dvigne in postavi delovno ploščad, tako da lahko delavci varno izvajajo električna popravila, komunalno gradnjo, namestitev panojev in druga opravila na visoki nadmorski višini. Je ena od osrednjih hidravličnih komponent dvižnega sistema ogrodja.

Kateri standardni model proizvaja Raydafon?

Raydafon proizvaja standardni model GTHZ210C-620500-000 z izvrtino Φ110 mm, palico Φ75 mm, gibom 815 mm, razdaljo vgradnje 1433 mm, delovnim tlakom 23 MPa, odprtino 2-Φ9 in težo 100 kg. Vrtina, drog, hod, razdalja namestitve in položaj vrat so na voljo glede na risbe OEM ali fizične vzorce.

Koliko potiska lahko ustvari ta nadlahtni cilinder?

Patentirana zasnova z dvojnim batom doseže do 2000 kN največjega potiska in lahko enakomerno dvigne delovno ploščad do 50 m. Pri vzdrževanju elektroenergetskega sistema jeklenka ustvari močan potisk 1800 kN, da dvigne ploščad na 30 m, z nadzorovano napako pri pozicioniranju v okviru ±2 cm, in ohranja stabilnost v pogojih vetra 5. stopnje.

Kateri materiali in tesnilni sistem se uporabljajo?

Telo cilindra je izdelano iz posebnega legiranega jekla, šestkrat kovanega in toplotno obdelanega, s trdoto, ki je za 40 % višja od navadnega jekla. Štirikratna kompozitna tesnilna struktura je odporna na močan dež, prah, močan veter in pršenje obalne soli. Jeklenka je bila 3 leta neprekinjeno uporabljena v okoljih s pršenjem obalne soli brez puščanja.

Ali lahko Raydafon izdela cilindre za nadlaket OEM po meri?

ja Raydafon podpira proizvodnjo OEM iz risb strank ali fizičnih vzorcev. Za različne tipe zračnih delovnih vozil so na voljo vrtina po meri, palica, hod, razdalja vgradnje, položaj odprtine za olje, embalaža zasebne blagovne znamke in proizvodnja v velikem obsegu.

Kateri podatki so potrebni za ponudbo?

Pošljite številko risbe ali podatke o obstoječem vzorcu, premer izvrtine, premer palice, hod, razdaljo namestitve, delovni tlak, velikost vrat, količino naročila in ciljno odprtino. Raydafon bo odgovoril s ponudbo FOB Ningbo in dobavnim rokom.

Kako zahtevam vzorec ali množično naročilo?

Uporabite obrazec za povpraševanje na tej strani ali kontaktirajte Raydafon po telefonu, e-pošti ali WhatsApp. Vključite zahtevani model, številko risbe, količino in uporabo. Prodajna ekipa bo potrdila razpoložljivost vzorcev, razpored proizvodnje v razsutem stanju in podrobnosti pakiranja.

Ali ste pripravljeni na nabavo hidravličnih cilindrov zgornje roke delovnega vozila z roko?

Pošljite svojo številko risbe, zahteve za izvrtino/palico/hod, delovni tlak, velikost vrat, količino naročila in namembno odprtino. Raydafon bo potrdil standardni model ali oblikoval hidravlični cilinder za nadlaket po meri, nato pa zagotovil ponudbo FOB Ningbo s časom dobave in podrobnostmi pakiranja.
