Zakaj je dolžina giba kritična pri izbiri hidravličnega cilindra?

Pri izbiri hidravličnega cilindra za katero koli zahtevno uporabo – naj bo to gradbena oprema, kmetijski stroji ali industrijska avtomatizacija – je en parameter nad ostalimi pri določanju zmogljivosti, varnosti in življenjske dobe:dolžina udarca. Dolžina giba ne določa samo, kako daleč se lahko cilinder iztegne ali umakne, ampak vpliva tudi na konfiguracijo vgradnje, odpornost proti uklonu palice, življenjsko dobo tesnila in splošno stabilnost sistema. Izbira napačne dolžine giba lahko privede do katastrofalne mehanske okvare, dragih izpadov ali neučinkovitega delovanja. V tem obsežnem vodniku izkoriščamo dve desetletji izkušenj v industriji, da pojasnimo, zakaj je dolžina giba temelj izbire hidravličnega cilindra in kako sprejeti informirano odločitev, prilagojeno vašim potrebam.

Kot vodilni na področju rešitev za tekoče napajanje,Raydafon Technology Group Co., Limitedje zasnoval in dostavil na tisoče po meriHidravlični cilinderenote po vsem svetu. Naša tovarna sledi strogim standardom ISO in zagotavlja, da je gib vsakega valja optimiziran za dejanske pogoje. Ne glede na to, ali nadomeščate obstoječo enoto ali načrtujete nov sistem, vas bo razumevanje kritične narave dolžine giba rešilo ozkih grl pri delovanju in nepričakovanih stroškov popravil. Poglobimo se v mehaniko, parametre in praktične vidike, zaradi katerih je dolžina giba odločilen dejavnik.

Kaj določa dolžino giba in zakaj narekuje zmogljivost hidravličnega cilindra?

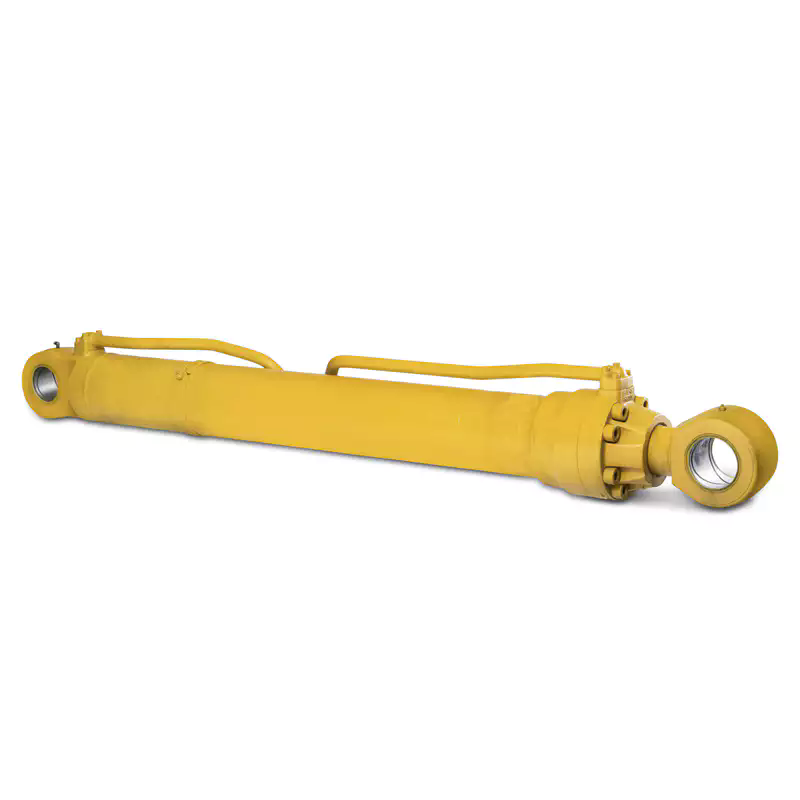

Dolžina giba je skupna razdalja, ki jo batnica prepotuje od popolnoma uvlečenega (zaprtega) do popolnoma iztegnjenega (odprtega) položaja. Čeprav se definicija zdi enostavna, njen vpliv valovi skozi vse operativne vidike aHidravlični cilinder. V svojih 20 letih dela s težkimi stroji in sistemi za aktiviranje po meri sem bil priča neštetim scenarijem, kjer je na videz manjše neskladje v dolžini giba povzročilo velike okvare. priRaydafon Technology Group Co., Limited, naša ekipa inženirjev obravnava dolžino giba kot osrednji steber, okoli katerega je zasnovan celoten valj. Spodaj pojasnjujemo, zakaj se o tem parametru ni mogoče pogajati.

Prvič, dolžina udarca neposredno določa uporabno območje gibanja. Če je hod prekratek, oprema ne more doseči zahtevanih položajev; če je predolg, vodi do prevelikega gibanja, morebitnih notranjih trkov in povečanega tveganja upogibanja palice pod stiskanjem. Poleg tega dolžina giba vpliva na dinamiko tesnila. Daljši gibi zahtevajo natančnejšo poravnavo, da se prepreči neenakomerna obraba tesnil bata in ležajev drogov. Naša tovarna je dokumentirala, da jeklenke z optimiziranim razmerjem med gibom in vrtino kažejo 40 % daljšo življenjsko dobo tesnil v primerjavi s standardnimi neusklajenimi enotami.

Kritični dejavniki, povezani z dolžino udarca

• Prag uklona palice:Daljši kot je hod, večja je možnost neuspešnega nalaganja stebra. Inženirji morajo izračunati Eulerjevo kritično obremenitev na podlagi dolžine hoda, premera palice in načina namestitve.
• Celovitost tesnila:Podaljšani gibi povečajo kontaktno pot med drogom in tesnili. Naša tovarna uporablja napredna poliuretanska tesnila, ki se prilagajajo daljšim gibom, hkrati pa ohranjajo nič puščanja pri visokih ciklih.
• Dolžina vodila in ležaja:Daljši gibi zahtevajo daljše nosilne površine, da preprečijo, da bi bočne sile poškodovale valj.Raydafon Technology Group Co., Limitedvključuje pokrove ležajev za težke obremenitve za obvladovanje gibov do 3000 mm brez upogibanja.
• Omejitve prostora za namestitev:Dolžina giba narekuje potegnjeno in iztegnjeno dolžino. Številne stranke spregledajo, da mora potegnjena dolžina ustrezati okvirju stroja. Naša oblikovalska ekipa vedno izvaja 3D preverjanje motenj.

Z vidika zmogljivosti prava dolžina giba zagotavlja, da hidravlični cilinder deluje v predvidenem območju tlaka. Prevelik hod lahko uvede dodatno količino hidravlične tekočine, kar zmanjša odzivni čas sistema. Nasprotno pa premajhen hod povzroča mehanske omejitve. Pri aplikacijah z visokim ciklom, kot so zavorne stiskalnice ali ravnanje z materialom, dolžina giba celo vpliva na energetsko učinkovitost. Na primer, 50 mm daljši hod od zahtevanega bi lahko podaljšal čas cikla za 15 %, kar bi neposredno vplivalo na produktivnost. Zato smo pred določitvijo valja priRaydafon Technology Group Co., Limitedvedno preslikajte celoten kinematični profil stroja, da se natančno ujema z dolžino giba.

Kako dolžina giba vpliva na stabilnost vgradnje in odpornost proti upogibanju?

Stabilnost vgradnje je pogosto najbolj podcenjena posledica napačnega izračuna dolžine giba. Slog vgradnje hidravličnega cilindra – ne glede na to, ali gre za kljukico, zatič, prirobnico ali ušesce – sodeluje s podaljšano dolžino giba za ustvarjanje momentov in stranskih obremenitev. V našem tovarniškem laboratoriju za testiranje smo primerjali valje z enakimi izvrtinami, vendar različnimi gibi v pogojih bočne obremenitve. Rezultati dosledno kažejo, da ko se dolžina giba poveča nad priporočeno razmerje (razmerje med gibom in vrtino > 8:1 za standardne cilindre z ojnicami), postane valj občutljiv na upogibanje in okvaro pritrditve. Raziščimo to razmerje podrobno.

Ko se valj razširi, se nepodprta dolžina palice poveča, zaradi česar deluje kot steber pod tlačno silo. Če je dolžina giba prevelika glede na premer palice, lahko celo zmerne obremenitve povzročijo trajno upogibanje ali katastrofalen zlom. To je razlogRaydafon Technology Group Co., Limitedvedno priporoča izračun kritične upogibne obremenitve z uporabo industrijskih formul. Za mobilne aplikacije, kot so prekucniki ali bagri, kjer so udarne obremenitve pogoste, pogosto povečamo premer palice ali vključimo zaporne cevi, da učinkovito zmanjšamo nepodprto dolžino brez spreminjanja dolžine giba.

Ključni parametri stabilnosti, na katere vpliva dolžina giba

• Moč stolpca:Eulerjeva formula za uklon (Pcr = π²EI / (KL)²) kaže, da se kritična obremenitev zmanjšuje s kvadratom dolžine giba. Povečanje giba za 20 % zmanjša odpornost proti upogibanju za približno 30 %.
• Montažna koncentracija napetosti:Dolgi gibi povečajo vzvodne sile na pritrdilne nosilce, zatiče in vijake. Naša tovarna uporablja analizo končnih elementov (FEA) za ojačitev pritrdilnih točk, ko hod presega 1,5 metra.
• Upogib pod obremenitvijo:Podaljšani gibi vodijo do večjega upogiba droga, pospešujejo obrabo tesnila in povzročajo neenakomerno poravnavo bata. To rešimo z uporabo indukcijsko utrjenih kromiranih palic, ki so odporne na upogibanje.
• Natančnost vodenja:Pri valjih z dolgim ​​hodom naš proizvodni proces vključuje izjemno dolge bronaste ležaje za enakomerno porazdelitev radialnih obremenitev. Ta oblikovalska filozofija je standardna za vseHidravlični cilindermodeli, ki jih izdelujemo.

S praktičnega vidika je naša ekipa zamenjala številne konkurenčne cilindre, ki so odpovedali zaradi upogibanja pri dolžinah giba le 800 mm, vendar s premajhnimi palicami. V enem projektu za kompaktor za odpadke smo izdelali valj z dolžino giba 1800 mm, pri čemer smo uporabili palico s premerom 100 mm in posebno zaporno cevjo za zmanjšanje nepodprte dolžine. Rezultat je bilo 300-odstotno podaljšanje življenjske dobe v primerjavi s prejšnjimi enotami. To dokazuje, da dolžina giba ni le dimenzionalna specifikacija, temveč varnostno kritična inženirska odločitev. Za kakršne koli težke namestitve se posvetujte s strokovnjaki, kot jeRaydafon Technology Group Co., Limitedzagotavlja, da vaš hidravlični cilinder vzdrži statične in dinamične obremenitve v celotnem območju giba.

Zakaj prilagajanje dolžine giba izboljša splošno učinkovitost sistema?

Medtem ko so standardne dolžine giba široko dostopne, prilagajanje giba vaši natančni uporabi odklene občutno povečanje učinkovitosti. V svojih desetletjih svetovanja za rudarske, gradbene in kmetijske sektorje sem videl, da jeklenke, ki ustrezajo vsem, pogosto ogrožajo hitrost, porabo energije in strukturno integracijo. priRaydafon Technology Group Co., Limited, zagovarjamo optimizacijo dolžine giba, ker neposredno usklajuje kinematiko aktuatorja z delovnim ciklom stroja. Evo, kako natančna prilagoditev poveča učinkovitost sistema.

Prvič, prilagojena dolžina hoda odpravlja mrtvi hod. Standardni cilindri imajo lahko dodaten gib, ki se nikoli ne uporabi, vendar valj še vedno potrebuje polno količino hidravlične tekočine za vsak cikel. Ta izgubljena zmogljivost poveča obremenitev črpalke in izgubo energije. Z natančno določitvijo potrebne dolžine giba naša tovarna zmanjša notranji volumen tekočine, kar omogoča hitrejše odzivne čase in nižje delovne temperature. V nedavnem primeru za avtomatizirano stiskalno linijo smo skrajšali dolžino giba za 70 mm v primerjavi s standardno možnostjo, kar je povzročilo 12 % hitrejši čas cikla in 8 % manjšo porabo hidravličnega olja.

Prednosti učinkovitosti prilagajanja potez

• Zmanjšan padec tlaka:Krajša dolžina giba pomeni krajšo pot tekočine znotraj cilindra, kar zmanjša izgube tlaka in izboljša odzivnost aktuatorja.
• Kompaktna zasnova stroja:Z natančno dolžino giba je mogoče okvirje stroja zmanjšati, kar zmanjša stroške materiala in skupno težo. Naša tovarna sodeluje z proizvajalci originalne opreme za brezhibno integracijo jeklenk.
• Nižji stroški vzdrževanja:Ustrezna dolžina giba zmanjša stransko obremenitev in napetost tesnila, kar zmanjša nenačrtovane izpade. Naši lastni podatki kažejo, da imajo valji s prilagojenim gibom 30 % nižjo pogostost vzdrževanja.
• Optimizirana zmogljivost blaženja:Ko je dolžina giba natančno znana, lahko oblikujemo notranje blazine, ki gladko upočasnjujejo bat, kar zmanjša udarce in hrup ob koncu giba.

Poleg tega nam prilagojena dolžina hoda omogoča, da brez štrlečih komponent vključimo napredne funkcije, kot so integrirani senzorji položaja ali zaklepni mehanizmi. Na primer, pri dvižnih ploščadih natančnost dolžine giba zagotavlja, da ploščad doseže natančne delovne višine brez pretiranega raztezanja. Naša tovarna uporablja CNC obdelavo za doseganje toleranc hoda ±0,5 mm, kar zagotavlja ponovljivost v aplikacijah, ki so kritične za pozicioniranje. Končno prilagoditev postane generičnaHidravlični cilinderv komponento, ki ustreza zmogljivosti, ki izboljša učinkovitost celotnega hidravličnega sistema. Ko ste partner zRaydafon Technology Group Co., Limited, dobite optimizacijo dolžine giba, podprto s strogimi inženirskimi izračuni in validacijo v resničnem svetu.

Ključni parametri hidravličnega cilindra: velikost izvrtine, premer droga in korelacija giba

Razumevanje razmerja med dolžino giba in drugimi kritičnimi parametri zagotavlja uravnoteženo zasnovo. Spodaj je podrobna tabela, ki prikazuje, kakoRaydafon Technology Group Co., Limitedstandardizira svojeHidravlični cilinderobmočje, ki ponazarja priporočene meje giba na podlagi premerov izvrtine in palice za optimalno delovanje in varnost. Podatki izhajajo iz inženirskih smernic naše tovarne in strogega testiranja na terenu.

Naša tovarna poudarja, da so te vrednote izhodišča; za gibe, ki presegajo te omejitve, vključimo dodatne oblikovne značilnosti, kot so večji premeri palic, ojačani ležaji ali teleskopske konfiguracije. Poleg tega orientacija vgradnje (vodoravno v primerjavi z navpično) vpliva na dovoljeno dolžino giba, ker je pri navpičnih cilindrih manjše tveganje za upogib, vendar je treba skrbno upoštevati padec bata. vsakHidravlični cilinderodRaydafon Technology Group Co., Limitedje opremljen s podrobnim specifikacijskim listom, kjer je dolžina hoda povezana z izračunano največjo nosilnostjo. Ponujamo tudi poročila o analizi končnih elementov za kritične aplikacije, da zagotovimo absolutno zanesljivost.

Drugi parametri, soodvisni od dolžine udarca

• Vrsta pritrditve cilindra:Nosilci z nastavki omogočajo daljše gibe v primerjavi s prirobnicami zaradi boljše porazdelitve obremenitve.
• Delovni tlak:Višji tlak (do 350 barov) zahteva krajše gibe ali večje premere palic, da se prepreči upogib.
• Material tesnila:Za gibe, daljše od 1200 mm, uporabljamo specializirana tesnila s PTFE za vzdrževanje nizkega trenja in preprečevanje ekstruzije.
• Temperaturno območje:Ekstremne temperature lahko vplivajo na raztezanje palice; daljši udarci zahtevajo kompenzacijo toplotne rasti.

S sklicevanjem na tabelo in te soodvisne parametre lahko inženirji z gotovostjo izberejo ali naročijo valj, ki uravnoteži dolžino giba z velikostjo izvrtine in močjo palice.Raydafon Technology Group Co., Limitedvzdržuje obsežen popis sestavnih delov, kar nam omogoča izdelavo jeklenk s prilagojenimi dolžinami giba brez dolgih dobavnih časov. Ta prilagodljivost zagotavlja, da dobite natančno zasnovano rešitev, ki maksimira tako zmogljivost kot stroškovno učinkovitost.

Povzetek in končna priporočila

Dolžina hoda je veliko več kot preprosta dimenzija potovanja; je temelj funkcionalnosti, varnosti in učinkovitosti hidravličnega cilindra. V tem priročniku smo preučili, kako dolžina giba vpliva na odpornost proti upogibanju, stabilnost vgradnje, dolgo življenjsko dobo tesnila, odziv sistema in celotno zasnovo stroja. Izbira pravilne dolžine giba – bodisi s skrbno izbiro že pripravljenih delov ali inženiringom po meri – neposredno pomeni skrajšani čas izpadov, nižje skupne stroške lastništva in izboljšano varnost delovanja. priRaydafon Technology Group Co., Limited, pristop naše tovarne vključuje napredna simulacijska orodja, znanost o materialih in desetletja praktičnih izkušenj za zagotavljanje hidravličnih cilindrov, ki se odlikujejo v najzahtevnejših okoljih.

Pri vsakem novem projektu ali nadgradnji priporočamo, da začnete s celovito analizo kinematičnih zahtev aplikacije, profilov obremenitve in omejitev vgradnje. Naša ekipa inženirjev vam je pripravljena pomagati pri definiranju idealne dolžine giba in s tem povezanih parametrov. Naj dolžina giba ne bo le pozabljena misel – sodelujte s proizvajalcem, ki jo obravnava kot kritično spremenljivko konstrukcije. KontaktRaydafon Technology Group Co., Limiteddanes, da se pogovorimo o vaših zahtevah glede hidravličnega cilindra in zahtevamo prilagojeno ponudbo. Naša tovarniško podprta garancija in globalna podporna mreža zagotavljata, da vaša oprema deluje na vrhuncu, cikel za ciklom.

Pogosta vprašanja: pogosta vprašanja o izbiri dolžine poteze
