Hidravlični cilinder roke za mini bager
  • Hidravlični cilinder roke za mini bagerHidravlični cilinder roke za mini bager
  • Hidravlični cilinder roke za mini bagerHidravlični cilinder roke za mini bager

Hidravlični cilinder roke za mini bager

Raydafon proizvaja hidravlične cilindre rok za mini bagre v lastni tovarni v Ningboju na Kitajskem. Standardni premeri izvrtin so od 50 mm do 125 mm s premeri palic od 25 mm do 75 mm, gibom do 1000 mm, največjim pritiskom 361 kN pri 29,4 MPa in delovnim temperaturnim območjem od –20 °C do +70 °C. Cev je skovana iz visoko trdnega legiranega jekla, izvrtina pa je natančno brušena, kar zmanjšuje notranje trenje in omogoča natančen nadzor ogrodja pri nizkih hitrostih. Vgrajena dvojna tesnilna struktura z uvoženo gumo, odporno na obrabo, in zunanjim brisalcem ščiti tesnilni rob pred prahom in vlago ter tako podaljša življenjsko dobo za več kot 40 %. Palica in zunanjost cevi sta protikorozijsko obdelana za dež, blato in izpiranje. Izvrtine, palice, gibi, središča namestitve in položaji odprtin so izdelani po risbi za OEM vgradnjo ali zamenjavo na strojih razreda 1–8 ton. Pošljite svoj model bagra ali originalno risbo za ponudbo v 24 urah.

Hidravlični cilinder ogrodja za mini bager — izvrtina 50–125 mm, gib do 1000 mm

Cilinder roke je baten, ki dviguje in spušča roko mini bagra, in je valj, ki prevzame največ obremenitve v celotnem stroju. Raydafon kuje cev iz visokotrdnega legiranega jekla, brusi izvrtino za zmanjšanje notranjega trenja in jo zatesni z dvojnim tesnilom za pogoje na prašnem mestu. Dobavljen kot vgradnja OEM ali kot nadomestni valj, narejen po vaši izvirni risbi.

  • 50–125 mmPremer izvrtine
  • 25–75 mmPremer palice
  • ≤ 1000 mmMožganska kap
  • 361 kNNajvečji potisk
  • −20 do +70 °CDelovna temperatura
01 / PREGLED

Hidravlični cilinder ogrodja za mini bager – OEM in nadomestna dobava

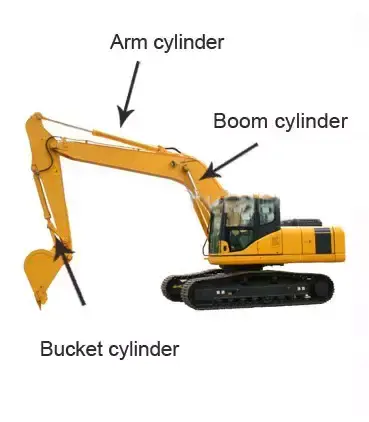

Cilinder roke se nahaja med okvirjem stroja in roko in je komponenta, ki dvigne celotno zgornjo strukturo bagra. Na mini bagru deluje baten na roki s krajšim gibom kot stroj polne velikosti, vendar z visokim delovnim ciklom, pogosto na tisoče ciklov na dan pri komunalnih, krajinskih in kmetijskih delih. Ta kombinacija – kratek hod, veliko število ciklov, prašno okolje – je tisto, na kar mora odgovoriti specifikacija, ne pa samo surova sila.

Raydafon proizvaja to jeklenko v lastni tovarni v Ningboju na Kitajskem tako za izdelovalce strojev kot za poprodajni trg. Standardni premeri izvrtin so od 50 mm do 125 mm s premeri palic od 25 mm do 75 mm, gibom do 1000 mm in največjim potiskom 361 kN, z delovnim temperaturnim območjem od –20 °C do +70 °C. Sorodni valji iz iste tovarne vključujejo širšihidravlični cilinder bagraobseg, thehidravlični cilinder žlice za manjši bagerki deluje z njim na istem stroju, inhidravlični cilinderkatalog, ki zajema druge mobilne stroje.

02 / SPECIFIKACIJE

Tehnične specifikacije

  • Ime izdelkaHidravlični cilinder roke za mini bager
  • Premer izvrtine50 mm – 125 mm
  • Premer palice25 mm – 75 mm
  • Možganska kap≤ 1000 mm
  • Največji potisk361 kN
  • Največji tlak29,4 MPa
  • Delovna temperatura−20 °C do +70 °C
  • Material ceviKovanje iz visoko trdnega legiranega jekla, natančno brušena izvrtina
  • TesnjenjeDvojna tesnilna struktura z uvoženo gumo, odporno proti obrabi
  • Površinska obdelavaProtikorozijsko obdelana palica in zunanjost cevi
  • MontažaZa strojno risbo - razporeditev zatiča, sponke ali prirobnice
  • PrilagajanjeIzvrtina, palica, gib, pritrdilna središča, položaj vrat, barva barve

Standardni specifikacijski list za cilinder ogrodja mini bagra.

Parameter Vrednost
Premer izvrtine 50 mm – 125 mm
Premer palice 25 mm – 75 mm
Možganska kap ≤ 1000 mm
Največji potisk 361 kN
Pritisk 29,4 MPa
Delovna temperatura −20 °C do +70 °C

Kako sta potisk in vrtina povezana:največji potisk 361 kN velja za največjo izvrtino v območju pri 29,4 MPa. Manjša izvrtina povzroči sorazmerno manjšo silo pri enakem tlaku - 50 mm izvrtina pri 29,4 MPa daje približno 57,7 kN, 63 mm izvrtina približno 91,6 kN in 80 mm izvrtina približno 147,8 kN. Vedno določite vrtino skupaj s sistemskim tlakom, saj je potisk, ki ga potrebuje vaš stroj, tisti, ki odloča o vrtini, in ne obratno.

03 / PODROBNOST IZDELKA

Podrobnosti o izdelku

Fotografije in referenčni pogledi cilindra roke, ki ga izdelujemo za mini bagre.

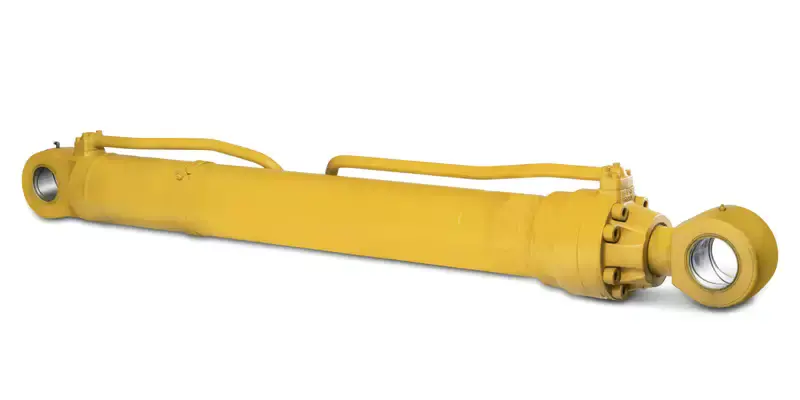

Hydraulic boom cylinder for mini excavator, product view showing barrel, rod and mounting ends
Hidravlični cilinder ogrodja za mini bager — cev, palica in pritrdilni konci.
Forged alloy steel boom cylinder barrel and precision ground bore for a mini excavator
Cev iz kovanega legiranega jekla z natančno brušeno izvrtino.
Hydraulic boom cylinder for mini excavator, dimension and mounting reference view
Mera in referenca za namestitev — pred naročilom potrdite glede na vaš stroj.
Hydraulic boom cylinder for mini excavator, sealing and rod surface detail
Površina palice in dvojno tesnjenje.
04 / GRADBENIŠTVO

Lastnosti in konstrukcija izdelka

Kovana cev in brušena izvrtina

Cev je skovana iz visokotrdnega legiranega materiala namesto strojno obdelana iz cevi, kar daje enotnejšo zrnato strukturo in boljšo odpornost proti utrujenosti na navojnih in varjenih koncih. Izvrtina je nato natančno brušena, tako da tesnilo bata deluje na dosledni površini; ta končna obdelava je tista, ki ohranja koeficient notranjega trenja nizek – približno 30 % nižji kot pri nebrušeni izvrtini v našem primerjalnem testiranju – in zato je roko še vedno mogoče natančno premakniti, ko stroj dela v tesnem prostoru, kjer so centimetri pomembni.

Dvojno tesnjenje za prašna mesta

Vsak valj ima vgrajeno dvojno tesnilno strukturo z uvoženo gumo, odporno proti obrabi. Notranje tesnilo zadržuje hidravlični tlak, medtem ko zunanji brisalec zadržuje prah in vlago stran od tesnilnega roba, kar je ureditev, ki je pomembna pri delu na gradbišču: eno samo tesnilo, ki lahko deluje onesnaženo, povzroči počasen jok, ki sčasoma postane puščanje. Med obratovanjem ta konstrukcija podaljša življenjsko dobo valja za več kot 40 % v primerjavi z razporeditvijo z enim tesnilom in zmanjša, kako pogosto mora stroj zaradi vzdrževanja prenehati delovati.

Izdelano po geometriji vašega stroja

Izvrtine, palice, gibi, središča namestitve in položaji vrat so pripravljeni za risbo. Za nadomestni valj je to kritičen del — središča namestitve in premeri zatičev se morajo natančno ujemati z roko in okvirjem stroja, zato pošljite originalno risbo, model stroja ali izmerjene mere okvarjenega cilindra in pred ponudbo bomo uskladili vmesnik. V celotnem obsegu so na voljo različne konfiguracije giba in tlaka, ki ustrezajo komunalnim, krajinskim in kmetijskim nalogam.

05 / ZDRUŽLJIVOST

Združljivost stroja

Ta valj ogrodja je dobavljen za mini bagre v razredu od približno 1 do 8 ton, kjer so standardni premeri izvrtin v območju 50–125 mm. Vgrajen je kot originalna oprema in kot nadomestek za stroje naslednjih znamk, med drugim:

  • Kubota
  • Yanmar
  • Takeuči
  • Bobcat
  • Caterpillar
  • Komatsu
  • Hitachi
  • Volvo
  • JCB
  • Doosan
  • Sany
  • XCMG

Upoštevajte:imena blagovnih znamk so navedena le za označevanje razredov strojev, na katere je ta jeklenka običajno nameščena. Raydafon je neodvisen proizvajalec in ni povezan, pooblaščen ali dobavitelj originalne opreme za te znamke. Pred naročilom vedno potrdite montažno risbo vašega določenega modela.

Niste prepričani, katero vrtino in gib potrebuje vaš stroj? Pošljite model bagra, obstoječo izvrtino cilindra in premer droga, njegovo dolžino med čepom in sistemski tlak, mi pa bomo potrdili konfiguracijo.

06 / PRIJAVE

Aplikacije

Mini bagre kupujejo zato, ker se prilegajo tja, kjer stroji polne velikosti ne morejo, in ravno tam je nadzor cilindra ogrodja najpomembnejši.

Vzdrževanje občinskih cest

Polaganje cevovoda in popravilo pokrovov jaškov v ozkih ulicah, kjer je treba roko potisniti v položaj, namesto da bi jo zanihali. Natančen nadzor nizke hitrosti zmanjša tveganje udarcev v vkopane storitve ali končne površine.

Melioracija in zasaditev sadovnjaka

Čiščenje starih štorov in priprava novih parcel z dvigovanjem in spuščanjem rok okoli stoječih dreves. Nadzorovano premikanje preprečuje poškodbe sadnega drevja, ki mora ostati na mestu.

Gradbena in rušitvena dela

Rušenje nizkih sten in dvigovanje lahkih gradbenih materialov, kjer stabilna izhodna moč pod spreminjajočo se obremenitvijo ohranja delovanje predvidljivo za operaterja in varno za vse, ki delajo v bližini.

Ohranjanje vode na kmetijskih zemljiščih

Rezanje drenažnih jarkov na nadzorovano globino in širino, kar je mogoče ponoviti le, če valj ogrodja drži položaj pod obremenitvijo, namesto da bi ga zaneslo, ko žlica naleti na upor.

Urejanje okolice in gradnja vrtov

Razvrščanje, kopanje jarkov in premikanje zemlje na omejenih stanovanjskih parcelah, kjer kompaktni stroj z natančnim krmiljenjem roke pusti čistejšo površino in manj ročnega pospravljanja.

Zamenjava in popravilo

Neposredna zamenjava zarezanega, upognjenega ali puščajočega cilindra ogrodja na obstoječem stroju, izdelana glede na izvirno risbo ali izmerjen vzorec, tako da so zatiči in odprtine poravnani.

07 / ZAKAJ RAYDAFON

Prednosti izdelka

  • Neposredna dobava v tovarniCilinder je kovan, strojno obdelan, sestavljen in preizkušen v Raydafonovi lastni tovarni, tako da med vami in proizvodnjo ni trgovalne marže, risbe in rezervna tesnila pa ostanejo na voljo za celotno življenjsko dobo stroja.
  • Nižje notranje trenjeNatančno brušena izvrtina in usklajena zračnost tesnila bata zmanjšata notranje trenje, kar se kaže kot bolj gladko krmiljenje pri nizkih hitrostih in manj toplote, ki se ustvari v hidravličnem olju med dolgimi premiki.
  • Tesnjenje izdelano za pogoje na lokacijiDvojno tesnjenje z zunanjim brisalcem je namenjeno raje prahu in vlagi kot čisti delavnici, kar podaljša življenjsko dobo za več kot 40 % in zmanjša nenačrtovane zastoje.
  • Razpon gibov in pritiskovVrtino, palico, gib in konfiguracijo tlaka je mogoče prilagoditi stroju, namesto da bi vsilili najbližjo kataloško velikost, kar je pomembno pri zamenjavi cilindra na umaknjenem modelu.
  • Protikorozijska površinska obdelavaPalica in zunanjost cevi sta obdelana proti koroziji, tako da valj preživi dež, blato in izpiranje brez površinskih lukenj, ki uničijo tesnila.
  • Zamenjava na podlagi risbePošljite izvirno risbo, model stroja ali izmerjene mere in zamenjava se izdela na ta vmesnik, tako da se zatiči, vrata in pritrdilni centri prilegajo brez spreminjanja na mestu.

Potisk, življenjska doba tesnila in servisni interval so odvisni od izbrane izvrtine, sistemskega tlaka, delovnega cikla in tega, kako dobro je filtrirano hidravlično olje stroja. Dajte nam model bagra in delovni tlak, mi pa bomo potrdili vrtino in gib glede na obremenitev, ki jo bo valj dejansko nosil.

08 / POGOSTA VPRAŠANJA KUPCA

Pogosta vprašanja kupcev

  • Kakšno vrtino, gib in pritisk pokriva ta valj ogrodja mini bagra?Premeri izvrtin od 50 mm do 125 mm, premeri palic od 25 mm do 75 mm, hod do 1000 mm in največji tlak 29,4 MPa. Največji potisk je 361 kN pri največji izvrtini; manjše izvrtine proizvajajo sorazmerno manjšo silo pri enakem tlaku, zato je treba izvrtino izbrati glede na potisk, ki ga potrebuje vaš stroj.
  • Ali lahko naredite zamenjavo za moj določen model bagra?ja Pošljite model stroja, izvirno risbo ali izmerjeno izvrtino, premer palice, hod, dolžino med zatiči in podrobnosti namestitve pokvarjenega cilindra. Potrdimo vmesnik in izdelamo ustrezni valj, s čimer se izognemo težavam pri vgradnji, ki izhajajo iz uporabe splošne velikosti.
  • Kakšna je razlika med največjim potiskom in tlakom?Tlak je hidravlični tlak, za katerega je ocenjen valj, v tem primeru 29,4 MPa. Potisk je sila, ki jo proizvaja pritisk na območje bata, zato se spreminja s premerom izvrtine — 361 kN pri izvrtini 125 mm, vendar le približno 57,7 kN pri izvrtini 50 mm pri enakem tlaku.
  • V kakšnem temperaturnem območju lahko deluje jeklenka?Standardno delovno območje je od −20 °C do +70 °C. Za stroje, ki delujejo zunaj tega območja, ali s hidravličnim oljem, ki teče bolj vroče, nam povejte stalno temperaturo olja in potrdili bomo, kateri material tesnila in specifikacije ustrezajo.
  • Kako je jeklenka zaščitena pred prahom in vodo?Uporablja dvojno tesnilno strukturo z uvoženo gumo, odporno na obrabo, in zunanjim brisalcem, tako da je tesnilna ustnica zaščitena pred prahom in vlago. Ta ureditev je določena za pogoje na lokaciji in ne za čisto okolje in je tisto, kar podaljša življenjsko dobo za več kot 40 %.
  • Katere informacije potrebujete za ponudbo in ali je mogoče dobaviti rezervna tesnila?Model stroja, premer izvrtine in palice, hod, delovni tlak, vrsta vgradnje in količina — več kot jih pošljete, hitreje potrdimo načrt. Kompleti tesnil in nadomestne komponente so na voljo ločeno, tako da je mogoče stroj vrniti v uporabo po okvari tesnila brez zamenjave celotnega cilindra. Ponudba je običajno v 24 urah.
09 / POVEZANE

Sorodni izdelki in dodatno branje

Zahtevajte ponudbo za cilindre rok mini bagra

Pošljite model bagra, premer izvrtine in palice, hod, delovni tlak, vrsto in količino namestitve — ali originalno risbo. Konfiguracijo potrdimo glede na vaš stroj in vam v 24 urah odgovorimo s ceno in dobavnim rokom.

Pošljite povpraševanje zdaj

* Največji potisk 361 kN velja za največjo izvrtino v območju pri 29,4 MPa. Pred naročilom potrdite vrtino, gib in vgradne mere vašega stroja. Imena blagovnih znamk se uporabljajo samo za označevanje razredov strojev in ne pomenijo povezave.
