Kakšna je razlika med enodelujočimi in dvodelujočimi hidravličnimi cilindri kombajnov?

Na področju kmetijskih strojev, zlasti v opremi za žetev, je hidravlični cilinder temeljna komponenta. Pretvori tlak hidravlične tekočine v linearno silo in gibanje, kar omogoča nadzor različnih funkcij, od dviganja sklopov glave do prilagajanja položajev koluta. Med najpogostejšimi tipi hidravličnih cilindrov, ki se uporabljajo v kombajnih, so enodelujoči in dvodelujoči cilindri. Izbira med tema dvema vrstama ni poljubna; je kritična inženirska odločitev, ki vpliva na delovanje, učinkovitost in stroške stroja.

Temeljna razlika med enodelnim in dvojnim delovanjemHidravlični cilinder kombajnaleži v načinu uporabe hidravlične tekočine za ustvarjanje gibanja. Enodelujoči valj uporablja hidravlični tlak za razširitev bata v eno smer, pri čemer povratni hod izvaja zunanja sila, običajno gravitacija ali vzmet. Dvojno delujoči valj uporablja hidravlični tlak za iztegovanje in vlečenje bata, kar zagotavlja močno gibanje v obe smeri. Ta bistvena razlika poganja razlike v zasnovi, uporabi in značilnostih delovanja. Ta članek ponuja sistematično tehnično analizo obeh vrst jeklenk, preučuje njuna načela delovanja, konstrukcijo, področja uporabe in izbirna merila. Cilj je inženirje, tehnike in strokovnjake za nabavo opremiti z jasnim razumevanjem prednosti in omejitev vsake vrste.

Kazalo

• 1. Načela delovanja: Kako delujejo enodelujoči in dvodelujoči valji
• 2. Konstrukcija in razlike v komponentah
• 3. Posebnosti uporabe v sistemih žetvenih strojev
• 4. Značilnosti delovanja in krmiljenja
• 5. Merila za izbor: Katero vrsto cilindra izbrati?
• 6. Pogosto zastavljena vprašanja (FAQ)
• 7. Zaključek

1. Načela delovanja: Kako delujejo enodelujoči in dvodelujoči valji

Hidravlični cilinder je mehanski aktuator, ki pretvarja hidravlično energijo (tlak tekočine) v mehansko energijo (linearna sila in gibanje). Osnovno načelo je uporaba hidravlične tekočine pod tlakom na batu v cilindričnem sodu. Tlak deluje na območje bata in ustvarja silo, ki premika bat in pritrjeno palico. Smer gibanja je določena s tem, na katero stran bata se nanaša tekočina. Enodelujoči in dvojno delujoči hidravlični cilinder Harvester se bistveno razlikujeta v načinu uporabe tekočine za krmiljenje gibanja.

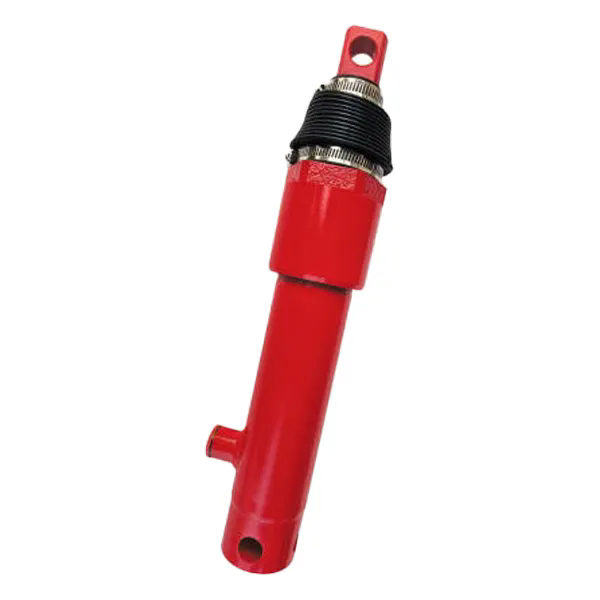

Enodelujoči valj:Enosmerujoči valj ima eno odprtino za hidravlično tekočino. Tekočina se nanaša samo na eno stran bata (običajno na spodnjo stran). Tlak potisne bat in palico v eno smer, raztegne valj. Povratni hod (umik bata) se doseže z zunanjo silo. Najpogostejše zunanje sile so gravitacija (teža bremena, ki vleče bat nazaj) ali mehanska vzmet. Enostransko delujoči cilindri so preprosti in se uporabljajo v aplikacijah, kjer obremenitev sama zagotavlja povratno silo. V kombajnu se lahko za naloge, kot je dvigovanje težke komponente, uporablja enosmerni hidravlični cilinder kombajna, kjer teža komponente zagotavlja povratno silo, ko se hidravlični tlak sprosti.

Dvojno delujoči cilinder:Dvojno delujoči valj ima dve odprtini, po eno na vsaki strani bata. Hidravlična tekočina se lahko dovaja v katero koli odprtino za ustvarjanje gibanja v obe smeri. Za podaljšanje cilindra se tekočina dovaja v spodnjo odprtino, ki potiska bat navzgor. Za umik cilindra se tekočina dovaja v zgornjo odprtino in potiska bat navzdol. To zagotavlja močno gibanje v obe smeri. Sila, ki nastane v vsaki smeri, ni nujno enaka, saj je efektivna površina bata na obeh straneh različna (stran droga ima manjšo efektivno površino zaradi preseka droga). Dvojno delujoči cilindri nudijo natančnejši nadzor in se uporabljajo tam, kjer je potrebna sila v obe smeri. Pri žetvenem stroju se dvojno delujoči hidravlični cilinder žetvenega stroja uporablja za funkcije, kot je krmiljenje višine koluta, nagibanje glave ali prilagajanje položaja rezalne grede, kjer je potrebno močno gibanje v obe smeri.

Naslednja tabela prikazuje vzporedno primerjavo načel delovanja.

priRaydafon Technology Group Co., Limitedizdelujemo hidravlični cilinder za žetev z enojnim in dvojnim delovanjem, da zadovoljimo raznolike potrebe kmetijskega sektorja. Naša ekipa inženirjev lahko zagotovi strokovne napotke pri izbiri ustreznega tipa jeklenke za določeno uporabo.

2. Konstrukcija in razlike v komponentah

Konstrukcija enodelujočega in dvodelujočega hidravličnega cilindra Harvesterja odraža njuna različna načela delovanja. Glavni sestavni deli obeh vrst cilindrov so podobni: cev cilindra, bat, palica, tesnila in končni pokrovi. Vendar pa obstajajo pomembne razlike v podrobnostih konstrukcije, ki vplivajo na njihovo delovanje in zanesljivost. Glavne razlike so v batu in sistemu tesnjenja bata.

Bat:V enodelujočem cilindru je bat običajno preprosta ploščasta komponenta, ki je pritrjena na drog. Bat se uporablja za prenos sile iz hidravlične tekočine na drog. V dvojno delujočem cilindru je bat bolj zapletena komponenta. Ima tesnila na obeh straneh, ki preprečujejo uhajanje tekočine med dvema komorama. Bat mora biti sposoben prenesti pritisk z obeh strani, kar zahteva robustno konstrukcijo. Bat v dvojno delujočem cilindru pogosto vključuje vodilni obroč (ali obrabni obroč), ki ohranja poravnavo in preprečuje stik kovine s kovino med batom in izvrtino valja.

Tesnila:Tesnilni sistem je ključnega pomena za delovanje katerega koli hidravličnega cilindra. Pri enodelujočem cilindru je primarna zahteva za tesnjenje preprečiti uhajanje tekočine s strani bata pod tlakom. V dvojno delujočem cilindru so potrebna tesnila na obeh straneh bata, da se prepreči puščanje med obema komorama. To je zahtevnejša zahteva glede tesnjenja, saj zahteva tesnilo, ki lahko prenese pritisk iz obeh smeri. Tesnilo bata v dvojno delujočem cilindru je pogosto dvojno delujoče tesnilo, kot je tesnilo v obliki črke U ali poliuretansko tesnilo.

Tesnila droga:Oba tipa jeklenk imata tesnila droga, ki preprečujejo uhajanje tekočine vzdolž droga. Vendar pa mora biti tesnilo droga v dvodelujočem cilindru sposobno prenesti tudi višje pritiske, ki se lahko pojavijo na strani droga bata. To lahko zahteva bolj robustno zasnovo tesnila droga.

Oblazinjenje:Dvojno delujoči cilindri pogosto vključujejo funkcije blaženja na koncu giba za zmanjšanje udarnih sil in hrupa. To je še posebej pomembno pri aplikacijah, kjer valj premika težka bremena pri visokih hitrostih. Blaženje je manj pogosto pri enodelujočih valjih, saj povratni hod običajno nadzira zunanja sila.

Naslednja tabela prikazuje primerjavo konstrukcijskih značilnosti enodelujočega in dvojno delujočega hidravličnega cilindra kombajna.

Pri Raydafon Technology Group Co., Limited izdelujemo hidravlični cilinder Harvester z uporabo visokokakovostnih materialov in natančnih proizvodnih procesov. Naši cilindri so zasnovani tako, da izpolnjujejo zahtevne zahteve kmetijskih aplikacij ter zagotavljajo zanesljivo in dolgotrajno delovanje.

3. Posebnosti uporabe v sistemih žetvenih strojev

Na izbiro med enosmernim in dvodelujočim hidravličnim cilindrom kombajna močno vpliva posebna uporaba v kombajnu. Vsak tip cilindra je primeren za posebne funkcije na podlagi zahtevanega gibanja, profila sile in zahtev glede nadzora. Hidravlični cilinder kombajna se uporablja v številnih funkcijah stroja, od dvigovanja težkih komponent do nadzora zapletenih gibov.

Enodelujoči cilindri:Enodelujoči valji se običajno uporabljajo v aplikacijah, kjer lahko obremenitev zagotovi povratno silo. Pri kombajnu to pogosto vključuje dviganje, pri katerem teža sestavnega dela zagotavlja povratno silo. Na primer, valj z enojnim delovanjem se lahko uporabi za dvig glave (kosilnice) kombajna. Ko se uporabi hidravlični tlak, se valj razširi in dvigne glavo. Ko se tlak sprosti, teža glave potisne valj nazaj navzdol. Podobno se pri nekaterih žetvenih strojih uporabljajo enosmerno delujoči cilindri za nastavitev višine koluta, kjer teža koluta zagotavlja povratno silo.

Uporaba dvojno delujočega valja:Dvojno delujoči cilindri se uporabljajo v aplikacijah, ki zahtevajo električno gibanje v obe smeri. Pri kombajnu to vključuje funkcije, kot so nadzor kota glave, nastavitev položaja koluta in upravljanje razkladalnega polža. Na primer, hidravlični cilinder žetvenega stroja z dvojnim delovanjem se lahko uporabi za nagibanje hederja, da sledi konturi tal. Cilinder je mogoče podaljšati ali umakniti, da prilagodite kot glave. Podobno se za nadzor položaja razkladalnega polža pogosto uporablja dvojno delujoči valj, ki omogoča, da se po potrebi razširi ali umakne. Zmožnost zagotavljanja močnega gibanja v obe smeri je bistvena za natančen nadzor teh funkcij.

Spodnja tabela ponuja povzetek tipičnih aplikacij za vsako vrsto cilindra v kombajnu.

Pri Raydafonu imamo bogate izkušnje pri izdelavi hidravličnega cilindra Harvesterja za široko paleto aplikacij. Naša ekipa inženirjev vam lahko zagotovi strokovne napotke o ustreznem tipu cilindra za vašo posebno uporabo.

4. Značilnosti delovanja in krmiljenja

Zmogljivost in krmilne lastnosti enodelujočega in dvodelujočega hidravličnega cilindra kombajna so neposredna posledica njihove zasnove in načel delovanja. Razumevanje teh značilnosti je bistvenega pomena za izbiro pravega cilindra za določeno uporabo in za njegovo vključitev v celoten hidravlični sistem. Primarne značilnosti delovanja, ki jih je treba upoštevati, so izhodna sila, nadzor hitrosti in vodljivost.

Izhod sile:Izhodna sila hidravličnega cilindra je določena s hidravličnim tlakom in efektivno površino bata. Pri enosmerno delujočem cilindru se sila ustvari samo na iztegovalnem hodu. Sila je enaka tlaku, pomnoženemu s celotno površino bata. Pri dvojno delujočem cilindru se sila ustvarja tako pri iztegovalnem kot pri vračilnem hodu. Sila na iztegovalni hod je enaka kot pri enosmernem valju (tlak x polna površina bata). Sila pri povratnem hodu je manjša, ker se efektivna površina zmanjša za površino palice (tlak x (površina bata - površina palice)). Ta razlika je lahko pomembna, zlasti pri valjih z velikimi palicami.

Nadzor hitrosti:Hitrost hidravličnega cilindra uravnava pretok hidravlične tekočine. Pri enosmernem delujočem cilindru se hitrost krmili samo na podaljšku. Hitrost pri vlečnem hodu uravnava zunanja sila (gravitacija ali vzmet). Pri dvojno delujočem cilindru je mogoče hitrost nadzirati tako pri iztegovalnem kot pri vračilnem hodu s prilagoditvijo pretoka na ustrezno odprtino. To zagotavlja natančnejši nadzor nad gibanjem cilindra.

Nadzorljivost:Dvojno delujoči hidravlični cilinder Harvester ponuja natančnejši nadzor kot enostranski cilinder. Možnost izvajanja hidravličnega pritiska na obe strani bata omogoča natančnejše pozicioniranje bremena. Dvojno delujoči valj omogoča tudi uporabo regenerativnih krogov, ki lahko povečajo hitrost cilindra v določenih aplikacijah. Enostransko delujoči valji so manj krmilljivi, saj je povratni hod odvisen od zunanje sile.

Naslednja tabela povzema značilnosti delovanja enodelujočega in dvojno delujočega hidravličnega cilindra Harvester.

Pri Raydafonu je naš hidravlični cilinder Harvester zasnovan tako, da zagotavlja visoko zmogljivost in zanesljivo delovanje. Uporabljamo napredne proizvodne tehnike, da zagotovimo dosledno kakovost in dolgo življenjsko dobo.

5. Merila za izbor: Katero vrsto cilindra izbrati?

Izbira ustreznega tipa hidravličnega cilindra Harvester (enodelujočega ali dvojno delujočega) je kritična inženirska odločitev, ki vpliva na zmogljivost, zanesljivost in ceno sistema. Izbirni postopek mora temeljiti na sistematičnem vrednotenju zahtev za prijavo. Upoštevati je treba naslednja merila:

Zahteve za silo:Ali aplikacija zahteva silo v obe smeri? Če je potrebna samo dvižna ali potisna sila, lahko zadostuje enodelujoči valj. Če je potrebna sila v obe smeri, je potreben dvojno delujoči valj. Upoštevajte tudi velikost sile, ki je potrebna v vsaki smeri. Sila pri povratnem hodu dvodelujočega cilindra je nižja od iztegovalnega giba zaradi površine droga, kar je lahko dejavnik.

Zahteve za nadzor:Kako natančen mora biti nadzor jeklenke? Če zadošča preprosto krmiljenje vklopa/izklopa, je morda primeren enosmerni valj. Če je potrebno natančno pozicioniranje, je potreben dvojno delujoči valj. Upoštevajte tudi, ali uporaba zahteva, da valj drži položaj, kar je lažje doseči z dvojno delujočim cilindrom.

Zahteve glede hitrosti:Ali aplikacija zahteva nadzorovano hitrost v obe smeri? Če je nadzor hitrosti potreben samo na podaljšku, je lahko sprejemljiv enosmerni valj. Če je potrebna regulacija hitrosti na obeh gibih, je potreben dvojno delujoči valj.

Premisleki glede stroškov:Enostransko delujoči cilindri so na splošno cenejši od dvodelujočih zaradi enostavnejše zasnove. Vendar je treba prihranke pri stroških enodelujočega cilindra pretehtati glede na morebitne zmogljivosti in omejitve nadzora.

Pri Raydafon Technology Group Co., Limited vam lahko pomagamo pri izbiri ustreznega hidravličnega cilindra žetvenega stroja za vašo specifično uporabo. Naša inženirska ekipa lahko zagotovi strokovno vodenje glede na vaše zahteve.

6. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Ali je mogoče enosmerni valj pretvoriti v dvosmerni?

Odgovor: Ne, enosmernega valja ni mogoče predelati v dvosmerno delujočega. Zasnova cilindra je bistveno drugačna. Enodelujoči valj ima samo eno odprtino in en komplet tesnil, medtem ko ima dvojno delujoči valj dve odprtini in tesnila na obeh straneh bata. Predelava bi zahtevala popolno prenovo cilindra ter zamenjavo bata in tesnil, kar pa ni stroškovno učinkovito. Na splošno je bolj praktično kupiti dvojno delujoči valj za aplikacije, ki zahtevajo dvosmerno silo.

Vprašanje 2: Kaj se zgodi s tekočino na strani brez tlaka enodelujočega valja?

Odgovor: V enodelujočem cilindru je netlačna stran bata običajno odzračena v ozračje. To omogoča, da zrak vstopa in izstopa iz cilindra med premikanjem bata, kar preprečuje nastanek vakuuma ali nadtlaka. To odzračevanje je doseženo skozi odprtino za odzračevanje. Nekateri enosmerno delujoči valji imajo tudi konec palice, ki je odprt v okolje.

Vprašanje 3: Kateri tip cilindra se pogosteje uporablja v sodobnih žetvenih strojih?

Odgovor: Sodobni žetveni stroji uporabljajo kombinacijo enosmernega in dvojno delujočega hidravličnega cilindra žetvenega stroja, odvisno od posebne uporabe. Za preprosta opravila dvigovanja se pogosto uporabljajo enosmerno delujoči cilindri. Vendar pa so za bolj zapletene funkcije, ki zahtevajo natančen nadzor in dvosmerno silo, standard dvojno delujoči cilindri. Trend pri sodobnih žetvenih strojih je v smeri več dvojno delujočih cilindrov, saj zagotavljajo večji nadzor in vsestranskost.

Vprašanje 4: Kako vem, ali moja aplikacija potrebuje enodelujoči ali dvodelujoči valj?

Odgovor: Izbira je odvisna od zahtev glede sile in nadzora aplikacije. Če potrebujete silo samo v eni smeri in je povratni hod mogoče doseči s pomočjo gravitacije ali vzmeti, bo morda zadostoval enosmerni valj. Če potrebujete silo v obe smeri ali natančno kontrolo položaja cilindra, potrebujete dvojno delujoči valj. Naša tehnična ekipa vam lahko pomaga analizirati vašo aplikacijo.

Vprašanje 5: Kako velikost palice vpliva na silo dvojno delujočega valja?

Odgovor: Velikost droga zmanjša učinkovito površino bata pri povratnem hodu. Sila pri povratnem hodu je enaka tlaku, pomnoženemu s površino bata minus površino droga. To pomeni, da je sila umika vedno nižja od sile raztezanja. Razlika med iztegovalnimi in uvlečnimi silami je večja pri valjih z večjim premerom droga. Za aplikacije, ki zahtevajo veliko silo v obe smeri, je morda bolj primeren valj z majhno palico.

7. Zaključek

Enojno delujoči in dvojno delujoči hidravlični cilinder kombajna sta bistveni sestavni deli kmetijskih strojev, vendar služita različnim namenom. Enosmerno delujoči valj zagotavlja silo v eni smeri, povratni hod pa izvaja zunanja sila, zaradi česar je primeren za preprosta opravila dviganja. Dvojno delujoči cilinder zagotavlja silo v obe smeri, kar ponuja natančen nadzor in vsestranskost za kompleksne funkcije. Izbira ustreznega tipa cilindra je odvisna od posebnih zahtev uporabe, vključno s potrebo po dvosmerni sili, natančnosti krmiljenja in nadzoru hitrosti.

Pri Raydafon Technology Group Co., Limited smo zavezani zagotavljanju visokokakovostnega hidravličnega cilindra za žetvene stroje, ki izpolnjuje zahtevne zahteve kmetijske industrije. Naša obsežna ponudba jeklenk vključuje tako enodelujoče kot dvodelujoče oblike, naša izkušena inženirska ekipa pa lahko zagotovi strokovne napotke pri izbiri in uporabi teh izdelkov. Vabimo vas, da nas kontaktirate za več informacij.

Obrnite se na Raydafon Technology Group Co., Limited še danesza razpravo o vaših zahtevah glede hidravličnega cilindra Harvester.
