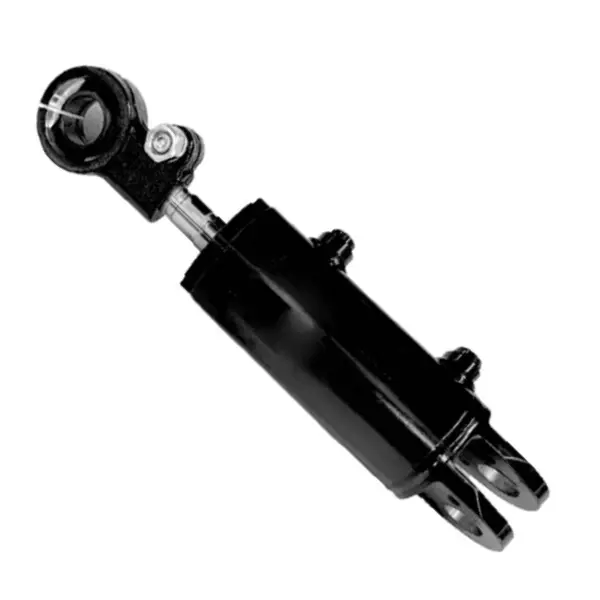

Nagibni cilinder viličarja
  • Nagibni cilinder viličarjaNagibni cilinder viličarja
  • Nagibni cilinder viličarjaNagibni cilinder viličarja
  • Nagibni cilinder viličarjaNagibni cilinder viličarja

Nagibni cilinder viličarja

Nagibni cilinder viličarja Raydafon je po meri zasnovan hidravlični cilinder za nadzor nagiba droga vilic na 1,5-18 tonskih viličarjih. Izdelan iz jekla visoke trdnosti z ujemajočim se batom, telesom cilindra, palico in tesnilom. Delovni tlak 7-14 MPa, brez nihanja tlaka pod obremenitvijo. Standardni premeri izvrtin 60-100 mm, premeri palic 25-40 mm, hod 32-193 mm. Vijačna pritrditev in povezava z zadrževalnim obročem omogočata zamenjavo oljnega tesnila v nekaj minutah, ne da bi morali odstraniti drog. Primerno za skladiščne, tovarniške in pristaniške operacije. Vrtina, hod in razdalja vgradnje po meri so na voljo za znamke viličarjev OEM. MOQ 50 enot, dobavni rok 25-35 dni v razsutem stanju. Za ponudbo pošljite model viličarja, zahteve za vrtino/hod in količino.
Raydafon OEM · Rezervni deli za viličarje

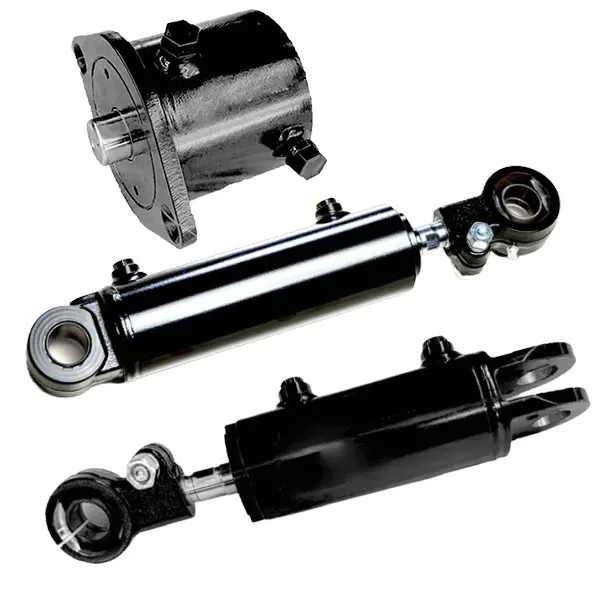

Nagibni cilinder viličarja po meri za viličarje 1,5–18 ton – Neposredna dobava proizvajalca originalne opreme

Nagibni valj viličarja je hidravlična komponenta, ki nadzoruje nagib droga in vilic naprej in nazaj. Raydafon proizvaja nagibne cilindre za 1,5-18 tonske viličarje z uporabo jekla visoke trdnosti in ujemajočega seta bata/palice/tesnila. Delovni tlak je stabilen pri 7-14 MPa pod obremenitvijo. Vijačna pritrditev in povezava z zadrževalnim obročem omogočata zamenjavo oljnega tesnila v nekaj minutah, ne da bi morali odstraniti teleskop. Primerno za nakladanje v skladiščih, tovarniško dviganje in promet v pristaniščih.

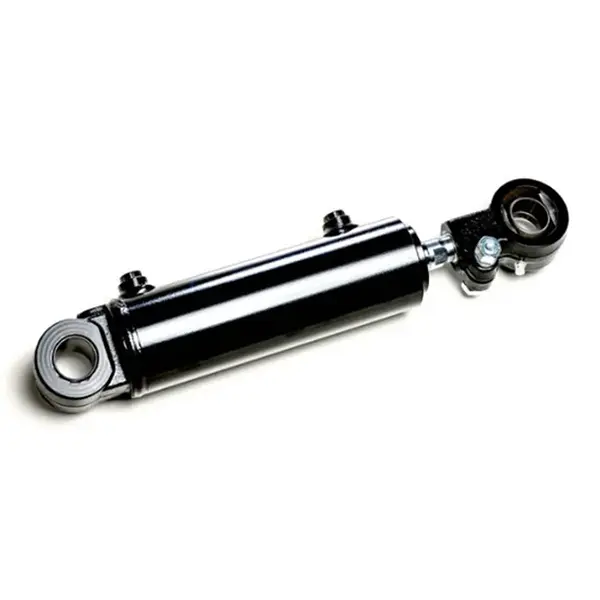

Forklift tilt cylinder Raydafon OEM manufacturer 1,5-18 ton
7-14 MPa Delovni tlak
Φ60-100 mm Premer izvrtine
Φ25-40 mm Premer palice
32-193 mm Možganska kap
3,4-22 kg Teža enote
Anatomija izdelka

Znotraj nagibnega valja — 25 ujemajočih se delov

Cilinder ni sestavljen iz strojne opreme. Bat, telo cilindra, batnica in komplet tesnil so usklajeni kot komplet, podobno kot izkušeni monter ročno zaključi usklajen par. Zato cilinder več let stabilno deluje pod visokim tlakom, ne da bi pri tem izgubil pritisk na žlezi.

Različne tonaže viličarjev uporabljajo različne notranje premere in gibe, zato se mora model nagibnega cilindra ujemati s tovornjakom. Raydafon ima na zalogi in proizvaja sedem standardnih modelov od QA20V500 do A45M300 in lahko izdela model po meri po risbi stranke. Za tovornjake, ki namesto tega potrebujejo funkcijo navpičnega dviga, Raydafon proizvaja tudiDvižni cilinder viličarja.

Forklift tilt cylinder parts anatomy

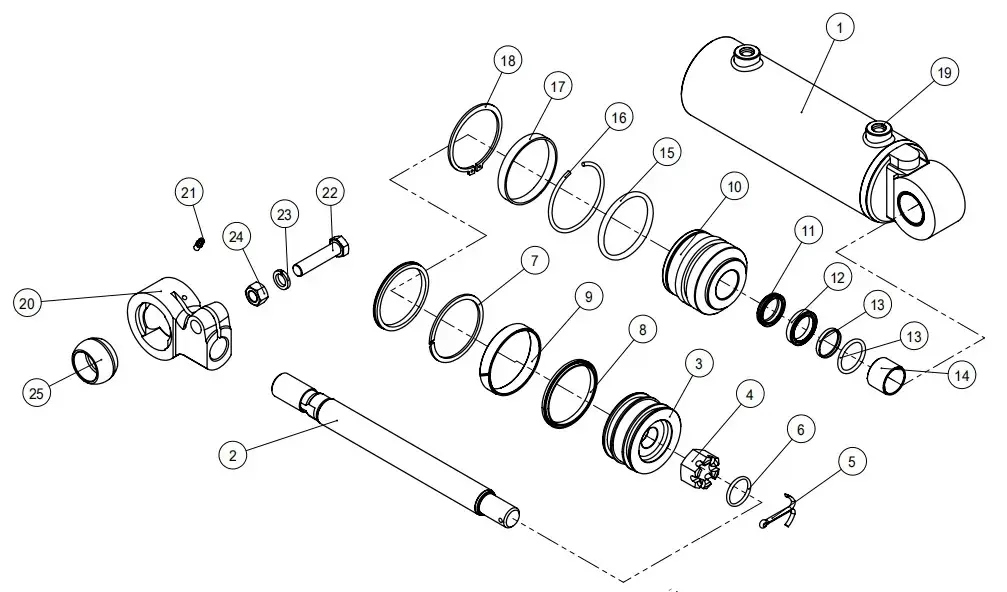

Diagram oštevilčenih delov — 25 ujemajočih se komponent

25-delni seznam komponent

Deli so spodaj oštevilčeni, da ustrezajo eksplodiranemu pogledu. Številke 1-25 ustrezajo zgornjemu diagramu.

01Sklop ohišja cilindra
02Batnica
03Bat
04Šestroba matica
05Razcepke
06O-obroč
07Hrbtni prstan
08Tesnilo lukenj
09Nosilni obroč
10Vodnik Bush
11Brisalec prahu
12U-obroč
13Tesnilo palice
14Du Bush
15O-obroč
16Okrogla žica
17Obesek za ključe
18Objemke za gred
19Vtikač
20Clevis
21Nastavek za mazanje
22Vijak
23Vzmetne podložke
24Oreh
25Sferični ležaj

Matrika standardnega modela — sedem kombinacij izvrtine/giba

Izberite model, ki se ujema z vašo tonažo viličarja in vzorcem vgradnje, ali pošljite svojo risbo OEM za izdelavo po meri. Vsi spodaj navedeni modeli imajo enako usklajeno arhitekturo bata/palice/tesnila.

Številka risbe Vrtina ΦD Rod Φd Možganska kap S Namestite. L Pritisk Pristanišče Teža
QA20V500-405000-000 Φ60 Φ30 32 109 18 MPa 2-M14×1,5 3,4 kg
S16N450-600000-001Z Φ63 Φ25 55 368 18,1 MPa 2-G1/4 8,2 kg
RTE35M300-600000-500 Φ85 Φ35 180 565 18,1 MPa 2-M16×1,5 17 kg
A15N450-600000AZ Φ65 Φ25 109 514 18,1 MPa 2-G1/4 11,6 kg
A30M300-600000-000B Φ70 Φ30 156 453 18,1 MPa 2-G1/4 12 kg
A35M300-600000-000C Φ80 Φ30 156 456.5 18,1 MPa 2-G1/4 13 kg
A45M300-600000Z Φ100 Φ40 193 498 18,1 MPa 2-M16×1,5 22 kg

Ne najdete svojega modela? Pošljite številko risbe OEM ali fizični vzorec. Raydafonov obratni inženiring, izdela vzorec in citira serijo na isti risbi. Za širšo ponudbo hidravličnih cilindrov za viličarje glejteHidravlični cilinder viličarjakategorijo.

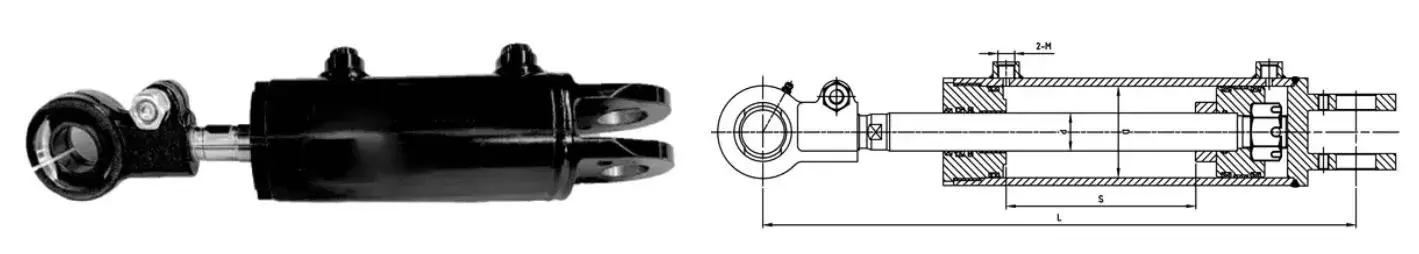

Forklift tilt cylinder dimension drawing 1
Model QA20V500-405000-000 · Φ60 × Φ30 × 32 udarcev

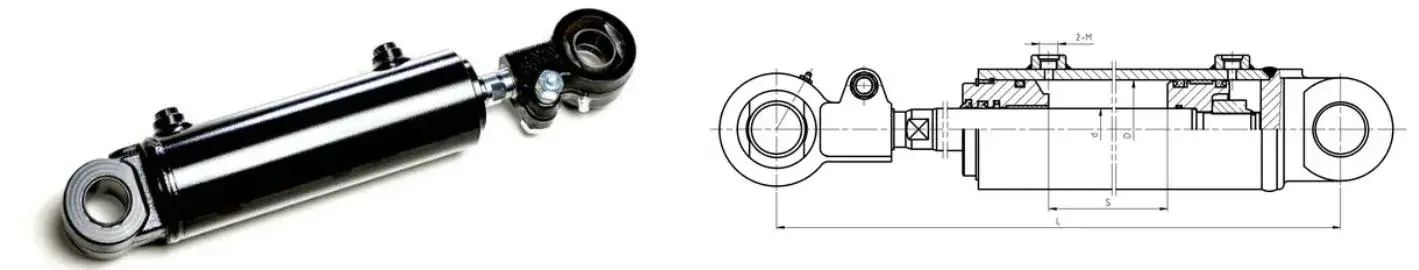

Forklift tilt cylinder dimension drawing 2
Modeli S16N450 / RTE35M300 / A15N450

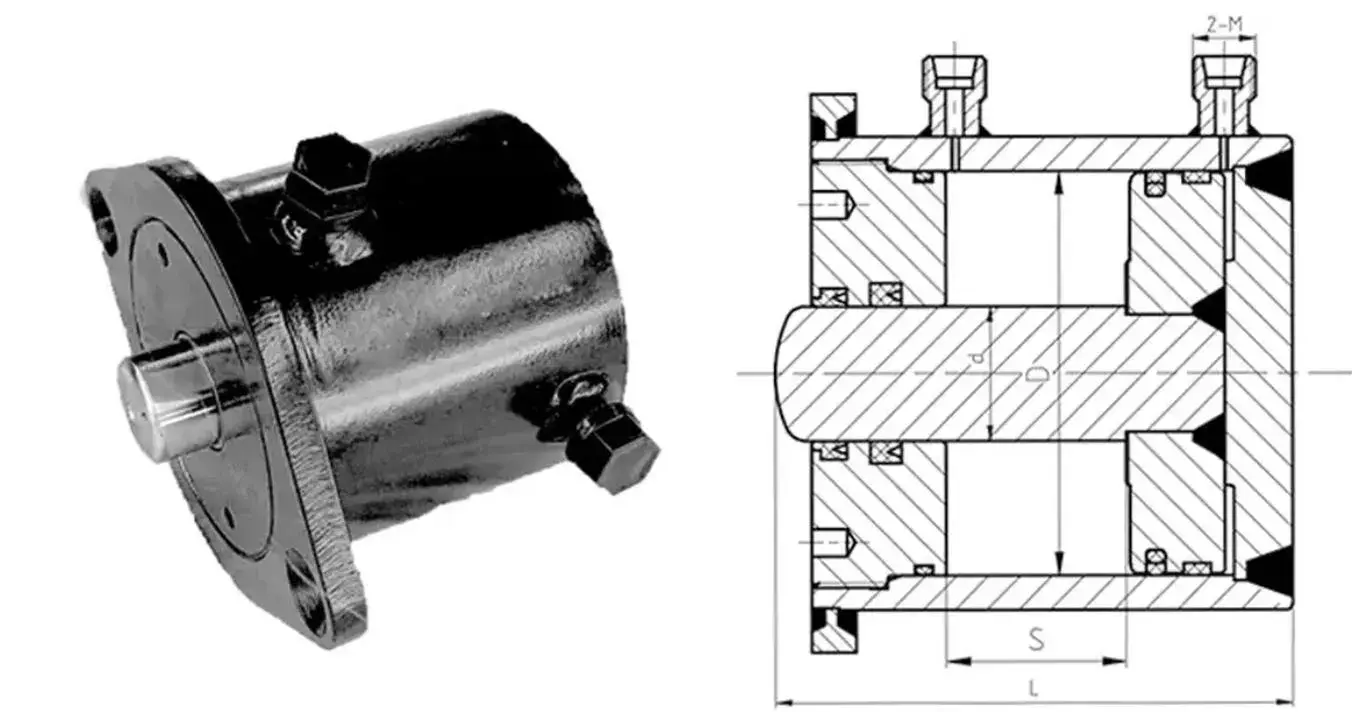

Forklift tilt cylinder dimension drawing 3
Modeli A30M300 / A35M300 / A45M300
Forklift tilt cylinder dimension drawing overview
Pregled namestitve — montažni vzorec in mere vmesnika
Načelo delovanja

Kako nagibni valj premika jambor

Nagibni valj potiska bat v izmeničnem gibanju, ki poganja teleskop, da se nagiba naprej in nazaj. Hidravlično olje vstopi skozi eno od dveh odprtin na dnu cilindra; batnica se iztegne in potisne jambor naprej ali pa se umakne in potegne jambor nazaj. Za razliko od drugih hidravličnih komponent ta cilinder gladko teče v obe smeri, ker sta izvrtina in površine droga usklajeni s kompletom tesnil.

Pri težkem ali neenakomernem tovoru upravljavec uporabi funkcijo nagiba, da poravna tovor pred dvigovanjem. Natančen nadzor kota je tisti, ki preprečuje premikanje tovora in ohranja stabilnost tovornjaka. Raydafon preizkuša nagibni valj pod delovnim tlakom 7–14 MPa, da potrdi, da odziv ostaja gladek pri polni obremenitvi.

Prednosti nagibnih cilindrov za viličarje Raydafon

01

Stabilen pod visokim pritiskom

Usklajen komplet bata, droga in tesnila ohranja stabilen tlak pri 7–14 MPa. Ni nihanja pri veliki obremenitvi ali med dolgimi delovnimi izmenami.

02

Tesnilna masa, odporna proti obrabi

Tesnila so izdelana iz zmesi, odporne proti obrabi, z majhnim puščanjem olja in nizko obrabo. Zanesljivo v prašnih skladiščih ali vlažnih okoljih.

03

Zasnova za hitro vzdrževanje

Pritrditev z vijaki in povezava z zadrževalnim obročem omogočata zamenjavo oljnega tesnila v nekaj minutah. Ni treba odstraniti celotnega teleskopa s tovornjaka.

04

Sedem standardnih modelov

Vrtina Φ60 do Φ100, palica Φ25 do Φ40, hod 32 do 193 mm. Zajema večino aplikacij viličarjev 1,5–18 ton brez naročila orodja po meri.

05

OEM podpora

Pošljite znamko in model viličarja ali številko risbe. Raydafon vzvratni inženiring, vzorce in ponudbe prilagojene serije na isti risbi.

06

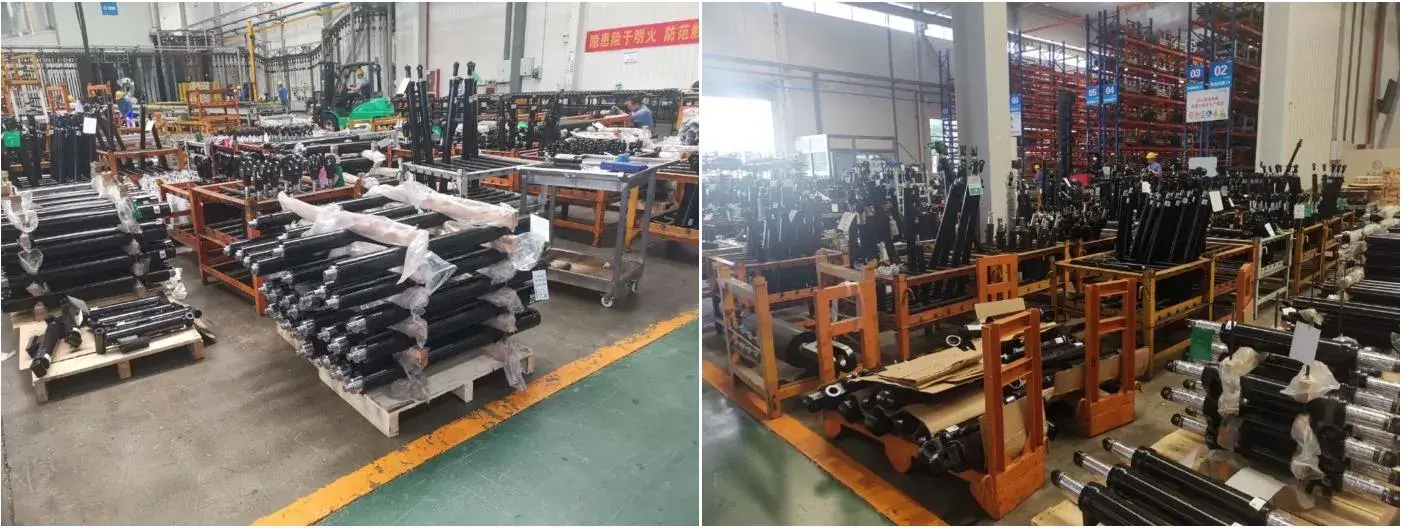

Neposredna tovarniška dobava

Proizvedeno v lastni tovarni Raydafona. Kupci se ukvarjajo s proizvajalcem, ne s trgovcem. Hiter poprodajni odziv in stabilna kakovost serije.

Kje se uporabljajo nagibni cilindri viličarjev

  • A
    Skladiščno nakladanje in razkladanje

    Nakladanje zabojnikov, nabiranje palet in prenos polic, kjer mora operater poravnati tovor pred dvigovanjem. Natančna kontrola kota preprečuje premikanje tovora.

  • B
    Tovarniške dvižne operacije

    Težke ali neenakomerne industrijske obremenitve, pri katerih mora viličar nagniti drog naprej ali nazaj, da uravnoteži obremenitev med ciklom dviganja.

  • C
    Pristaniški in logistični promet

    Okolja neprekinjenega težkega cikla, kjer nagibni valj dela na tisoče ciklov na izmeno. Ustrezna tesnila in nizka obraba zagotavljajo delovanje brez puščanja.

  • D
    Poprodajni trg in distribucija rezervnih delov

    Trgovci z viličarji in poprodajni dobavitelji, ki potrebujejo zanesljiv nagibni cilinder, enak OEM, za 1,5-18-tonske tovornjake. Na voljo sta zaloga v skladišču in proizvodnja po meri.

Specifikacija naročila

Pokritost tonaže
Viličarji od 1,5 do 18 ton
Delovni tlak
7–14 MPa (najvišja vrednost testirana do 18,1 MPa pri izbranih modelih)
Premer izvrtine
Φ60 do Φ100 mm
Premer palice
Φ25 do Φ40 mm
Možganska kap
32 do 193 mm
Namestitvena razdalja
109 do 565 mm
Teža enote
3,4 do 22 kg
Vrata / vmesnik
2-M14×1,5 / 2-M16×1,5 / 2-G1/4
Montaža
Vijačna pritrditev + povezava z zadrževalnim obročem za hitro zamenjavo tesnila
Set tesnil
Brisalec prahu, U-obroč, tesnilo droga, tesnilo lukenj, hrbtni obroč, O-obroč, obrabni obroč, puša
Prilagajanje
Vrtina po meri, palica, hod, razdalja namestitve, vrsta vrat; OEM embalaža in zasebna blagovna znamka
MOQ
50 enot na model
Čas izvedbe v razsutem stanju
25-35 dni po pologu in odobritvi risanja
Osnova kotacije
Model in tonaža viličarja, zahteva po vrtini/hodu, velikost odprtine, količina, namembna luka

Kako gre vaše naročilo prek Raydafona

  1. 01

    Povzetek prijave

    Pošljite znamko in model viličarja, tonažo, zahtevano vrtino/palico/hod, velikost odprtine, količino in ciljno luko.

  2. 02

    Izbira modela

    Raydafon potrdi, ali ustreza standardni model (QA20V500 / S16N450 / RTE35M300 / A15N450 / A30M300 / A35M300 / A45M300) ali je potrebna izdelava po meri.

  3. 03

    Odobritev vzorca in risbe

    Za sestave po meri Raydafon izvede obratni inženiring dela OEM, izdela vzorec in s kupcem potrdi dimenzije izvrtine, hoda, namestitvene razdalje in odprtin.

  4. 04

    Obdelava telesa cilindra in droga

    Jekleno ohišje cilindra visoke trdnosti je izbrušeno do tolerance. Batnica je brušena in trdo kromirana za odpornost proti obrabi.

  5. 05

    Montaža in tlačni preizkus

    Bat, tesnila, vodilna puša in skoba so sestavljeni. Jeklenka je tlačno testirana na puščanje in gladek hod pri nazivnem tlaku.

  6. 06

    Pakiranje in pošiljanje

    Jeklenke so pakirane v lesene zaboje z oljem proti rjavenju in zaščitnimi končnimi pokrovi. Pošilja se po morju, zraku ali ekspresno s seznamom pakiranja, računom in poročilom o pregledu.

Dokumentacija in podpora kakovosti

  • ✓
    Certifikat materiala

    Certifikat o materialu ohišja jeklenke in palice, podatkovni list o tesnilni spojini je priložen vsaki pošiljki.

  • ✓
    Poročilo o tlačnem preizkusu

    Vsaka jeklenka je bila pred pakiranjem testirana na nazivni tlak. Beleži se puščanje, gladkost giba in prileganje odprtin.

  • ✓
    Zapisnik o pregledu dimenzij

    Mere izvrtine, palice, giba, namestitvene razdalje in odprtin so zabeležene glede na naročeno specifikacijo ali risbo stranke.

  • ✓
    Izvozno pakiranje

    Leseno ohišje z oljem proti rji in zaščitnimi končnimi pokrovi. Velike serije jeklenk, paletirane in privezane za pomorski prevoz.

Pogosto zastavljena vprašanja

Kaj je nagibni cilinder viličarja?

Nagibni cilinder viličarja je hidravlični cilinder, ki nadzoruje nagib teleskopa in vilic naprej in nazaj. Poleg dvižnega cilindra in krmilnega cilindra je eden od osrednjih sestavnih delov hidravličnega sistema viličarja. Ko upravljavec premakne ročico za nagib, se cilinder iztegne ali umakne, kar obrne teleskop okoli njegovega spodnjega tečaja in spremeni kot vilic.

Kakšno tonažo pokriva Raydafon?

Raydafon proizvaja nagibne cilindre za viličarje za 1,5-tonske do 18-tonske viličarje. Standardni modeli pokrivajo premere izvrtin od Φ60 mm do Φ100 mm, premere palic od Φ25 mm do Φ40 mm in gibe od 32 mm do 193 mm. Vrtina in hod po meri sta na voljo za znamke viličarjev OEM.

Kakšen delovni tlak lahko prenese jeklenka?

Jeklenka je ocenjena na delovni tlak 7–14 MPa v celotnem obsegu standardnih modelov, z zmogljivostjo najvišjega tlaka, preizkušeno pri 18,1 MPa na posebnih modelih, kot sta S16N450-600000-001Z in RTE35M300-600000-500.

Kateri materiali in tesnila se uporabljajo?

Ohišje cilindra in batnica sta izdelana iz jekla visoke trdnosti. Komplet tesnil vključuje brisalec prahu, U-tesnilo, tesnilo droga, tesnilo lukenj, hrbtni obroč, O-tesnilo, obrabni obroč in pušo. Tesnila uporabljajo proti obrabi odporno zmes, ki zagotavlja nizko puščanje olja in nizko obrabo v prašnem skladišču ali vlažnem okolju.

Kako zahtevno je vzdrževanje?

Cilinder uporablja vijačno pritrditev in povezavo z zadrževalnim obročem. Vzdrževalno osebje lahko zamenja oljno tesnilo ali odpravi težave z valjem tako, da odvije vijake in odstrani zadrževalni obroč. To lahko storite v nekaj minutah, ne da bi odstranili celoten drog z viličarja.

Ali lahko Raydafon proizvaja OEM cilindre za določeno znamko viličarjev?

ja Raydafon podpira proizvodnjo OEM glede na risbo stranke ali obstoječi vzorec. Pošljite znamko in model viličarja, premer izvrtine, premer palice, hod, razdaljo namestitve, velikost vrat in količino, Raydafon pa bo ponudil nagibni valj po meri.

Kakšna je MOQ in dobavni rok?

MOQ je 50 enot na model. Čas dostave v velikem obsegu je 25-35 dni po pologu in odobritvi risbe, odvisno od kompleksnosti modela in količine naročila.

Kako zahtevam ponudbo?

Pošljite svoj model in tonažo viličarja, zahtevani premer izvrtine, premer palice, hod, razdaljo namestitve, velikost priključka, količino in ciljno pristanišče. Raydafon bo odgovoril s ponudbo FOB Ningbo, dobavnim rokom in podrobnostmi o pakiranju.

Ste pripravljeni na nabavo nagibnih cilindrov za viličarje po meri?

Pošljite svoj model viličarja in tonažo, zahteve glede izvrtine/hoda, velikost vrat in količino naročila. Raydafon bo potrdil model ali zasnoval izdelavo po meri, nato pa ponudil ponudbo FOB Ningbo s časom dobave in podrobnostmi pakiranja.

Zahtevajte ponudbo zdaj
Pošlji povpraševanje
