Križni spiralni zobniki

Raydafon je proizvajalec originalne opreme s sedežem na Kitajskem in dobavitelj križnih vijačnih zobnikov za precizne instrumente, medicinsko opremo, avtomobilske pomožne pogone, pametne domače naprave in industrijske stroje. Standardni obseg zajema modul 0,8-4 mm, nastavljiv kot gredi 25°-90°, brušena površina zob, učinkovitost prenosa nad 90%. Možnosti materialov vključujejo legirano jeklo visoke trdnosti, nerjavno jeklo, aluminijev bron, najlon in inženirsko plastiko, odporno na obrabo. Zasnova križnih vijačnih zob prenaša moč med nevzporednimi in nesekajočimi se gredmi, prihrani prostor za postavitev in zmanjša hrup med delovanjem. Podprti so modul po meri, število zob, kot gredi, izvrtina, utor, material in površinska obdelava. Na voljo so vzorčna naročila, naročila v razsutem stanju in embalaža zasebnih etiket. Pošljite podrobnosti o risbi ali vzorcu, zahtevanem materialu, količini in namembnem pristanišču za hitro ponudbo.
Kitajski OEM proizvajalec križnih spiralnih zobnikov

Proizvajalec križnih spiralnih zobnikov za prenose z nevzporedno gredjo v preciznih instrumentih in industrijskih pogonih

Raydafon je proizvajalec originalne opreme s sedežem na Kitajskem in dobavitelj križnih vijačnih zobnikov, imenovanih tudi vijačni zobniki. Križni vijačni zobniki prenašajo moč med nevzporednimi in nesekajočimi se gredmi, zaradi česar so primerni za kompaktno opremo za avtomatizacijo, hladilne ventilatorje prenosnih računalnikov, sisteme za prilagajanje zobozdravstvenih stolov, pomožne pogone avtomobilskih motorjev in naprave za prenos pametnih zaves. Standardni obseg zajema modul 0,8-4 mm, nastavljiv kot gredi 25°-90°, brušeno površino zob in učinkovitost prenosa nad 90%. Možnosti materialov vključujejo legirano jeklo visoke trdnosti, nerjavno jeklo, aluminijev bron, najlon in inženirsko plastiko, odporno na obrabo. Podprti so modul po meri, število zob, kot gredi, izvrtina, utor, material in površinska obdelava. Pošljite svojo risbo ali podrobnosti o vzorcu, zahtevani material, količino in namembno pristanišče, da zahtevate ponudbo.

0,8-4 mmRazpon modulov
25°-90°Kot gredi
> 90 %Učinkovitost prenosa
5 MaterialiJeklo · nerjavno · bron · najlon · plastika

Zakaj se križni spiralni zobniki uporabljajo tam, kjer običajni zobniki ne morejo priti

Standardni čelni zobniki, vijačni zobniki in stožčasti zobniki prenašajo moč med vzporednimi ali križajočimi se gredmi. Ko postavitev stroja postavi dve gredi pod nevzporednim kotom, ki se ne sekata, navadni zobniki ne morejo pravilno zaskočiti. Križni vijačni zobniki to rešujejo z uporabo oblike vijačnih zob, ki omogoča, da obe gredi prenašata moč pod kotom, običajno med 25° in 90°.

Zaradi tega so križni vijačni zobniki primerni za kompaktne izvedbe. Pri hladilnem ventilatorju za prenosni računalnik je prostor med gredjo motorja in gredjo lopatic ventilatorja zelo majhen. V sistemu za nastavitev zobnega stola so pogonske gredi naslona in sedeža pod različnimi koti. Pri pomožnem pogonu avtomobilskega motorja sta vhodni gredi vodne črpalke in generatorja zamaknjeni glede na glavni pogon. Križni spiralni zobniki obvladajo te postavitve brez dodajanja velikih menjalnikov ali sklopov stožčastih zobnikov.

Raydafon proizvaja zobnike s križnimi spiralami iz različnih materialov, tako da lahko kupci prilagodijo zobnike zahtevam glede obremenitve, hitrosti, korozije in hrupa. Za sorodne vrste opreme preglejte celotnoPrecizna opremakategorija, theVijačni zobnikstran inStožčasti zobnikstrani.

Crossed helical gears for non-parallel shaft transmission in precision instruments and industrial drives

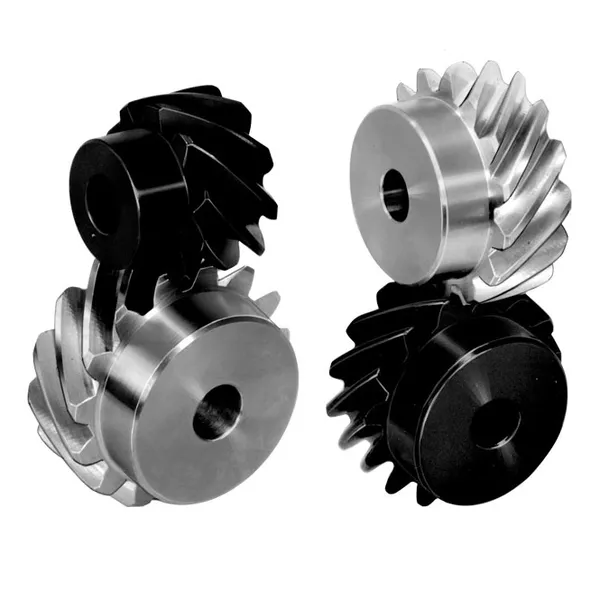

Križni vijačni zobniki za nevzporedni gredni prenos

Standardni obseg specifikacij in možnosti materiala

Spodnja tabela navaja razpon standardnih specifikacij za križno spiralne zobnike Raydafon. Če vaša oprema zahteva drugačen modul, število zob, kot gredi, izvrtino ali utor, pošljite risbo OEM ali fizični vzorec za izdelavo po meri.

Parameter Standardni obseg Možnost po meri
Modul 0,8-4 mm Na voljo modul po meri
Kot gredi 25°-90° Na voljo kot po meri
Zobna površina Tla Brušenje, lepljenje, fosfatiranje
Učinkovitost prenosa Več kot 90 % Odvisno od materiala, kota in mazanja
Izvrtina in utor za ključ Standardna izvrtina z utorom za ključ Izvrtina po meri, utor za ključ, nastavitveni vijak, oblika D
Površinska obdelava Olje proti rji Črni oksid, cinkanje, toplotna obdelava
Material Visoko trdno legirano jeklo Nerjaveče jeklo, aluminijev bron, najlon, inženirska plastika

Potrebujete primerjavo materialov ali priporočilo za vašo aplikacijo? Pošljite podrobnosti o obremenitvi, hitrosti, okolju in prostoru za namestitev. Raydafon bo predlagal material in specifikacijo, ki najbolje ustreza vašim delovnim pogojem.

Razpoložljive vrste materiala

Steel crossed helical gears

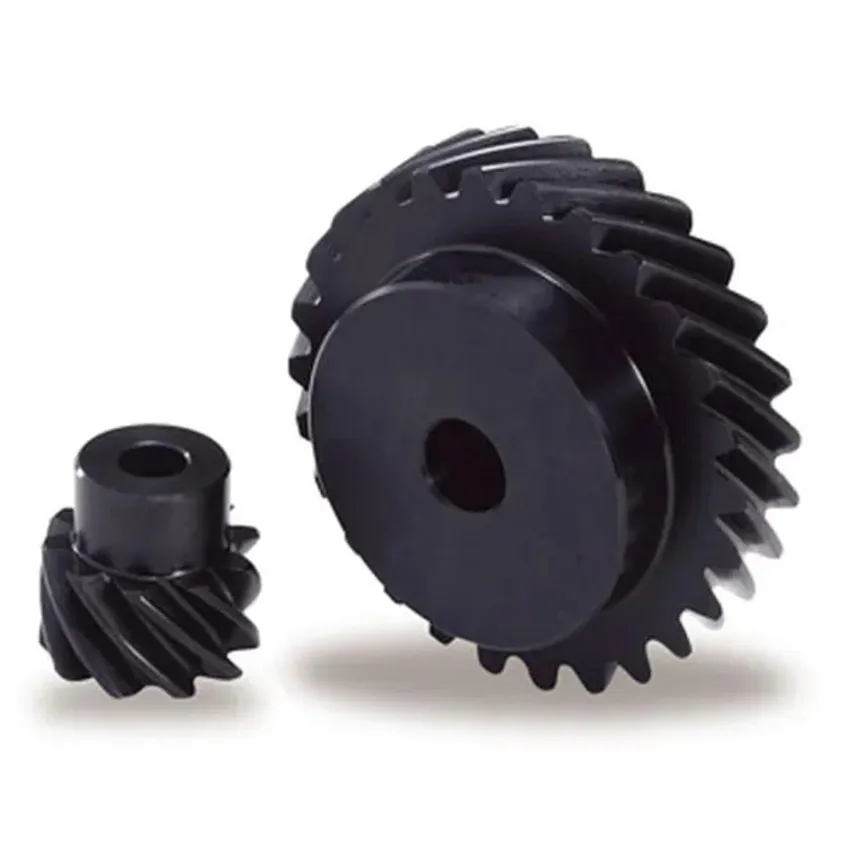

Jekleni križni spiralni zobniki

Visoko trdno legirano jeklo za uporabo pri velikih obremenitvah in visokem navoru v industrijskih pogonih in avtomobilskih pomožnih sistemih.

Stainless steel crossed helical gears

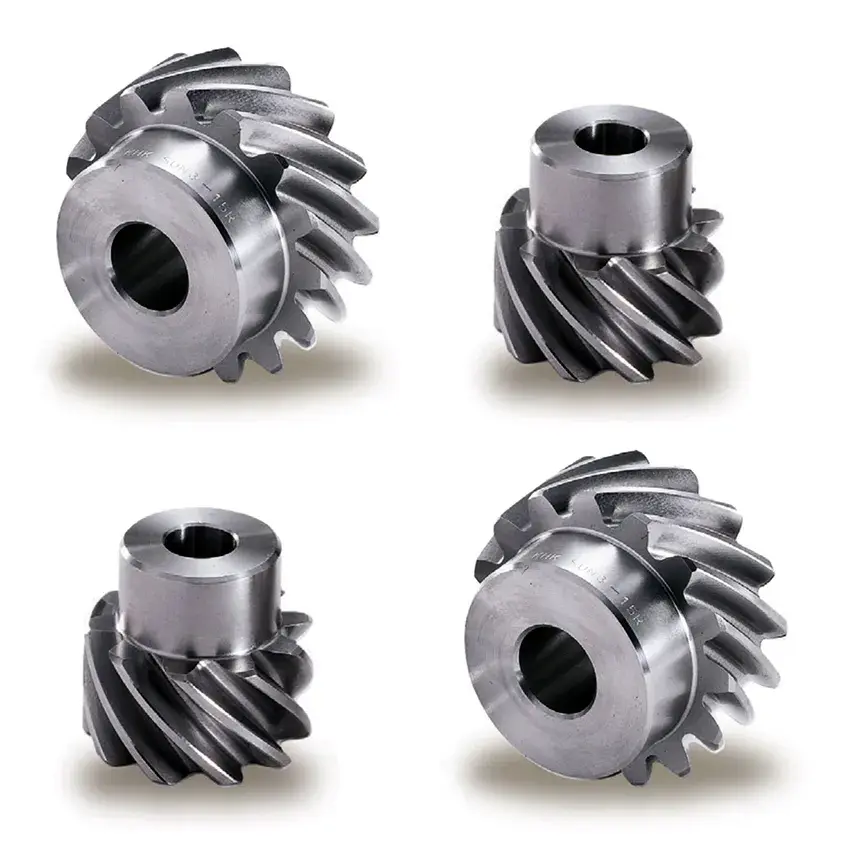

Križni spiralni zobniki iz nerjavečega jekla

Odporen proti koroziji za medicinsko opremo, prehrambene stroje, vlažna okolja in zunanje instalacije.

Aluminum bronze crossed helical gears

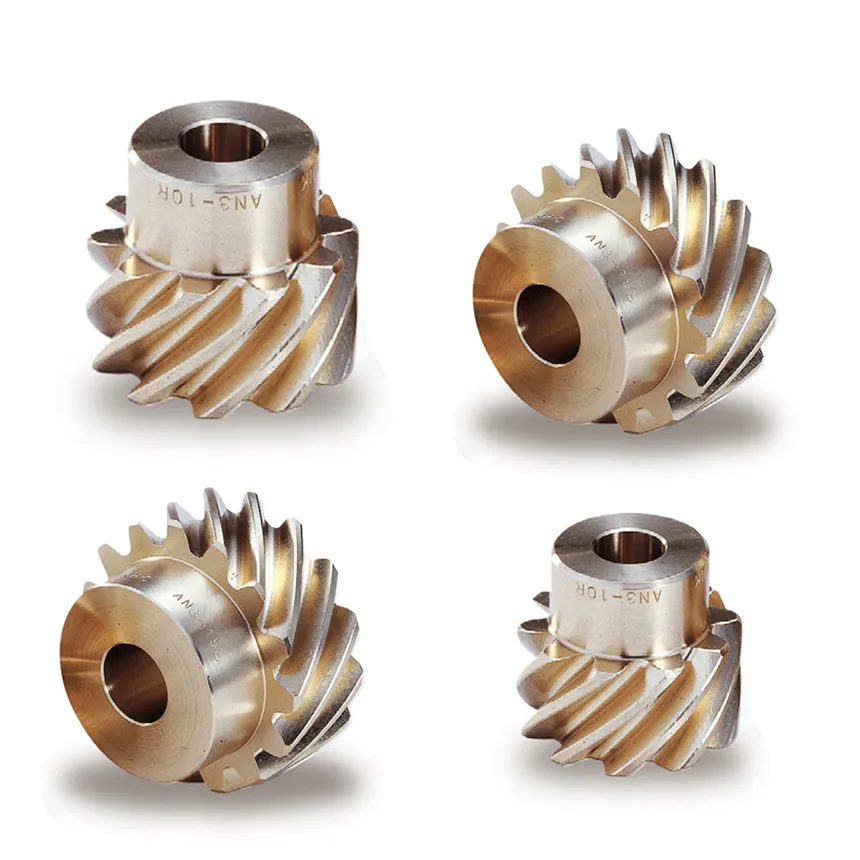

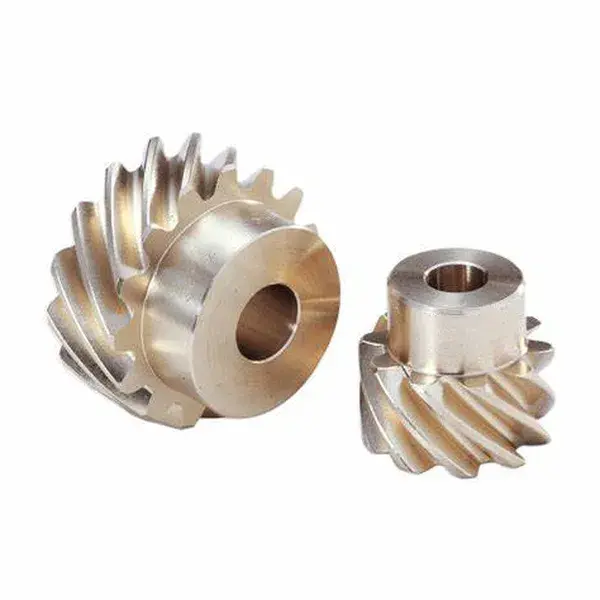

Aluminijasti bronasti križni spiralni zobniki

Dobra odpornost proti obrabi in nosilnost, primerna za težke stroje, rudarsko opremo in prenos visokega navora.

Nylon crossed helical gears

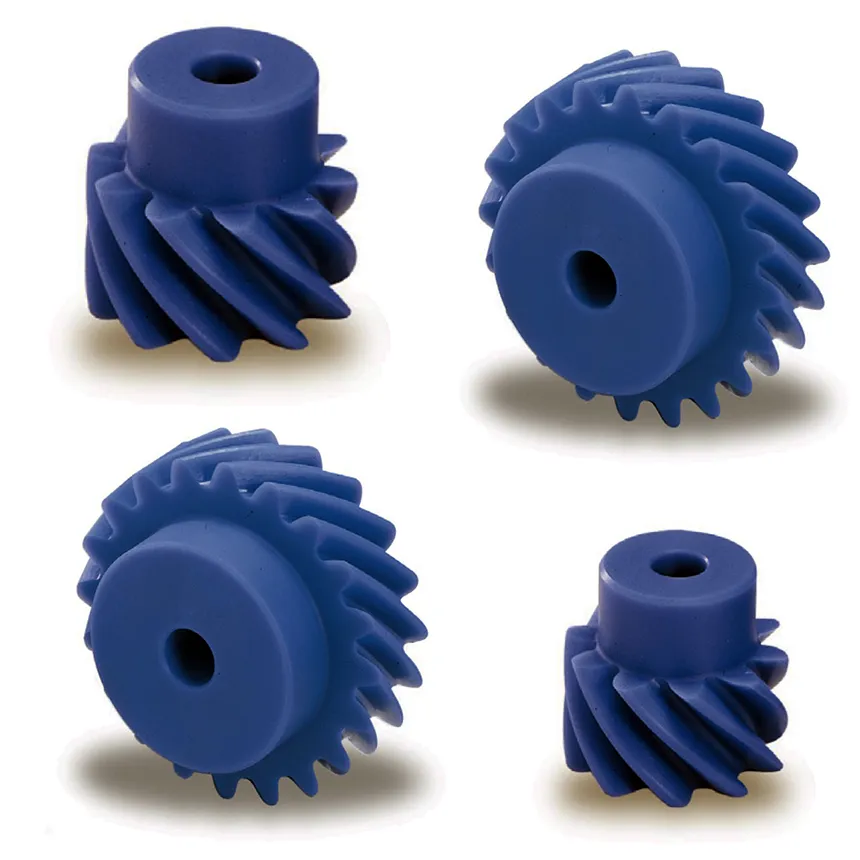

Najlonski križni spiralni zobniki

Lahko in tiho deluje za pametne domače naprave, pisarniško opremo in nizkoobremenjene natančne instrumente.

Uporaba v preciznih instrumentih, medicinski opremi in industrijskih pogonih

elektronika Prenos hladilnega ventilatorja prenosnika

Natančnost na mikronski ravni ustreza kompaktnemu prostoru med gredjo motorja in gredjo lopatic ventilatorja, ohranja tihost ventilatorja in podpira tanko in lahko zasnovo.

Medicinski Večkotna nastavitev zobnega stola

Prenaša moč na komponente naslonjala in sedeža pod različnimi koti. Možnosti medicinskega materiala podpirajo varno in zanesljivo delovanje.

Avtomobilizem Pomožni pogon motorja

Obvladuje velike navore in udarne obremenitve vodnih črpalk in generatorjev. Toplotna obdelava izboljša odpornost proti obrabi in trdnost pri visoki temperaturi in vibracijah.

Pametni dom Prenos pametne zavese

Oddaja pod nevzporednim kotom z nizkim hrupom, prihrani prostor za namestitev in doda udobje sistemom za avtomatizacijo doma.

Za povezane komponente prenosa preglejteVijačno orodjekategorija, thePolžasto gonilo in polžasta gredstran inČelni zobnikobseg.

Dokazi o kakovosti, inšpekcija in podpora pri izvozu

Evidenca materiala in toplotne obdelave

Zapise o kakovosti materiala in toplotni obdelavi je mogoče zagotoviti s pošiljkami v razsutem stanju za pregled kakovosti kupca.

Profil zob in pregled dimenzij

Modul, število zob, kot gredi, izvrtina, utor za moznik in površina zob se pregledajo glede na naročeno risbo ali vzorec stranke.

Preverjanje mreže in hrupa

Pred pakiranjem se v vzorcih in skupnih serijah preveri gladko mreženje, nizek hrup in stabilen prenos.

Izvozno pakiranje

Zobniki so napolnjeni z oljem proti rjavenju in zaščitno ovojnico. Naročila v razsutem stanju se lahko paletirajo in privežejo za pomorski prevoz, letalski prevoz ali hitro dostavo.

Postopek naročanja OEM po meri

Korak 01 Pošljite podrobnosti prijave

Navedite modul, število zob, kot gredi, izvrtino, utor za moznik, material, površinsko obdelavo, količino in ciljno odprtino.

Korak 02 Pregled risbe ali vzorca

Raydafon pregleda risbo OEM ali fizični vzorec ter potrdi specifikacijo in izbiro materiala.

Korak 03 Vzorec in odobritev

Za projekte po meri Raydafon izdela vzorec za potrditev kupca pred masovno proizvodnjo.

Korak 04 Proizvodnja in ponudba

Po odobritvi Raydafon zagotovi ponudbo FOB Ningbo, razpored proizvodnje in podrobnosti pakiranja.

Pogosto zastavljena vprašanja

Kaj so križni vijačni zobniki?

Križni vijačni zobniki, imenovani tudi vijačni zobniki, so vijačni zobniki, ki se zaskočijo z nevzporednimi gredmi, ki se ne sekajo. Prenašajo moč med gredmi pod kotom, običajno od 25° do 90°, in se uporabljajo tam, kjer je prostor omejen in je potreben gladek, tih prenos.

Kakšno območje modulov in kotov gredi proizvaja Raydafon?

Raydafon proizvaja križno vijačne zobnike z modulom 0,8-4 mm in nastavljivim kotom gredi od 25° do 90°. Brušena površina zob in učinkovitost prenosa nad 90 % sta standardna v proizvodnem programu. Modul po meri, število zob in kot gredi so podprti glede na risbe strank.

Kateri materiali so na voljo?

Možnosti materialov vključujejo legirano jeklo visoke trdnosti, nerjavno jeklo, aluminijev bron, najlon in inženirsko plastiko, odporno na obrabo. Izbira materiala je odvisna od obremenitve, hitrosti, odpornosti proti koroziji in zahtev glede hrupa.

Katere so glavne aplikacije?

Križni vijačni zobniki se uporabljajo v kompaktni opremi za avtomatizacijo, ventilatorjih za hlajenje prenosnih računalnikov, sistemih za prilagajanje zobozdravstvenih stolov, pomožnih pogonih avtomobilskih motorjev, kot so vodne črpalke in generatorji, ter napravah za prenos pametnih zaves. Vsaka aplikacija, ki zahteva prenos z nevzporedno gredjo v omejenem prostoru, lahko uporablja križne spiralne zobnike.

Ali lahko Raydafon izdela po meri OEM križne vijačne zobnike?

ja Raydafon podpira proizvodnjo OEM iz risb strank ali fizičnih vzorcev. Na voljo so modul po meri, število zob, kot gredi, izvrtina, utor za moznik, material, površinska obdelava in embalaža zasebne blagovne znamke.

Kateri podatki so potrebni za ponudbo?

Pošljite podrobnosti o risbi ali vzorcu, modulu, številki zoba, kotu gredi, izvrtini, utoru, materialu, površinski obdelavi, količini naročila in ciljnem priključku. Raydafon bo odgovoril s ponudbo FOB Ningbo in dobavnim rokom.

Ali nudite vzorce pred množičnimi naročili?

ja Raydafon lahko izdela vzorce za potrditev kupca pred masovno proizvodnjo. Čas vzorca je odvisen od kompleksnosti risbe in izbire materiala.

Ste pripravljeni na nabavo križnih vijačnih zobnikov po meri?

Pošljite podrobnosti o svoji risbi ali vzorcu, modulu, številki zoba, kotu gredi, izvrtini, utoru za moznik, materialu, površinski obdelavi, količini naročila in ciljnem priključku. Raydafon bo potrdil specifikacijo, izdelal vzorec, če bo potrebno, nato pa zagotovil ponudbo FOB Ningbo s časom dobave in podrobnostmi pakiranja.
