Neelastične varjene univerzalne spojke Raydafon SWC-WH brez univerzalne spojke Flex Welding Type uporabljajo varjene povezave za zagotavljanje zanesljivega prenosa, zaradi česar so zanesljiva izbira za aplikacije z visoko obremenitvijo, kot sta metalurška in rudarska oprema. Smo fizični proizvajalec spojk na Kitajskem. Kot zanesljiv proizvajalec nudimo stabilno dobavo in lahko prilagodimo podrobnosti specifikacijam vaše opreme. Za podrobnosti o ceni nas kontaktirajte neposredno.
Varjen jarem · Brez upogibnega elementa · Pripravljen za OEM

SWC-WH brez univerzalne spojke tipa Flex Welding zaPogonske gredi za težke obremenitve

Toga kardanska sklopka za varjenje, izdelana za valjarne, žerjave, rudarske in metalurške pogone. Varjen jarem odpravlja popuščanje vijačnega spoja. Natančni iglični ležaji ohranjajo nizko trenje. Vrtina 100–550 mm, navor do 710 kN·m, legirano jeklo 35CrMo, proizvodnja ISO 9001 v Ningboju na Kitajskem.

Dolgčas100 – 550 mm
Nazivni navor1,25 – 710 kN·m
Zgibni kot15° – 25°
Material35CrMo jeklo
MOQ1 kos
Čas izvedbe15 – 30 dni

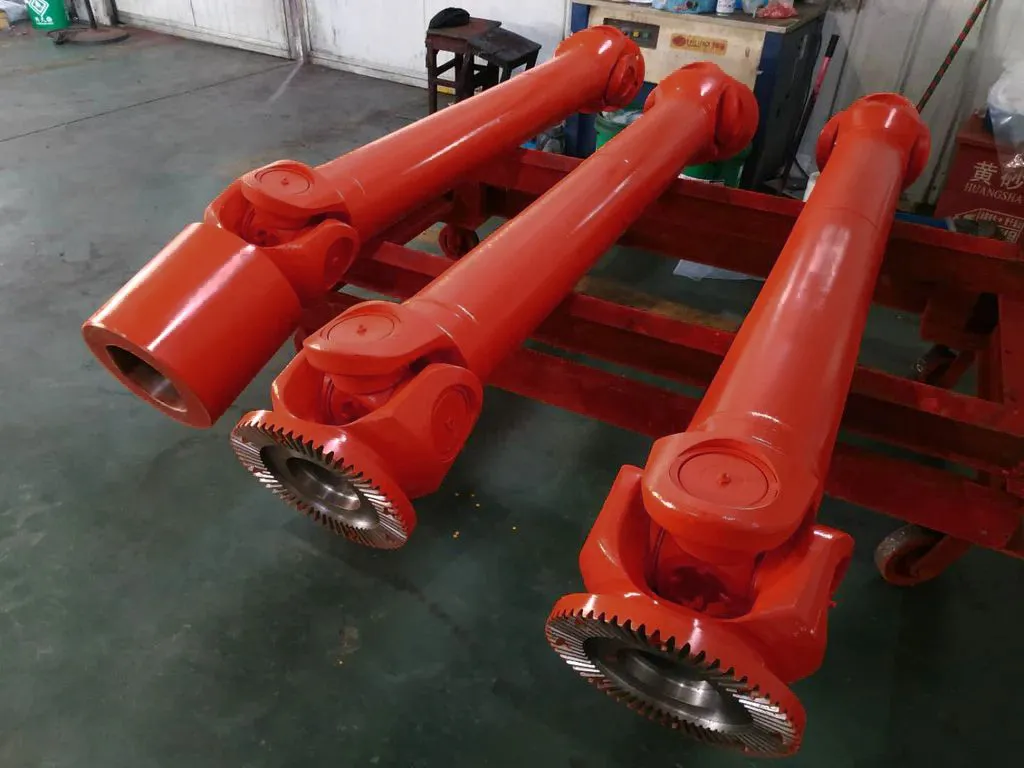

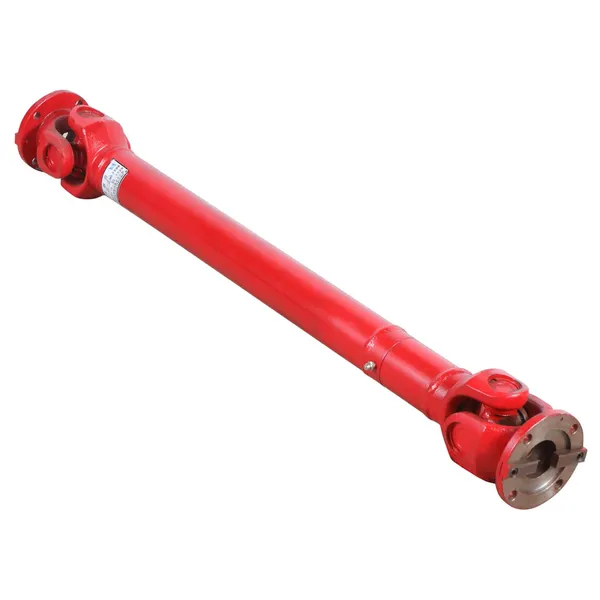

SWC-WH without flex welding type universal coupling welded yoke product photo

01Kaj je SWC-WH brez univerzalne spojke tipa Flex Welding?

SWC-WH je atogo kardansko sklopkoki prenaša navor preko varjenega jarma in sredinskega križa, ki poteka na natančnih igelnih ležajih. Za razliko od spojk tipa flex vsebujebrez elastičnega elementa, tako da ni gume, vzmetnega paketa in kompenzacijskega upogljivega elementa, ki bi se obrabil. Zaradi tega je najprimernejša izbira, ko to zahteva vožnjavisok navor, visoka odpornost na udarce in dolga življenjska dobanamesto torzijskega blaženja.

Varjen jarem je ključna razlika od konstrukcij z vijačnim jarmom. Pod nenehnimi vibracijami se lahko vijačni spoji zrahljajo, kar povzroči draženje, zračnost in na koncu odpoved. Varjenje v celoti odstrani ta način okvare. Za nakupe kupcevuniverzalne spojke za industrijske pogonske gredi, to pomeni manj vzdrževalnih postankov in nižje skupne stroške lastništva v celotni življenjski dobi sklopke.

Če vaša aplikacija potrebuje torzijsko skladnost namesto togosti, jo primerjajte zSWC-BH standardni varilni tipali dolgi razponSWC-CH dolgo upogibno varjenje, ki med oba jarma dodajo prožni element.

02Tehnične specifikacije SWC-WH: vrtina, navor in območje neusklajenosti

Spodnja tabela navaja vse standardne velikosti v seriji SWC-WH. Uporabite ga, da uskladite premer gredi, zahtevani nazivni navor in razpoložljivo vgradno dolžino, preden zahtevate ponudbo. Izvrtine, utori za ključe in dolžine po meri so na voljo na zahtevo.

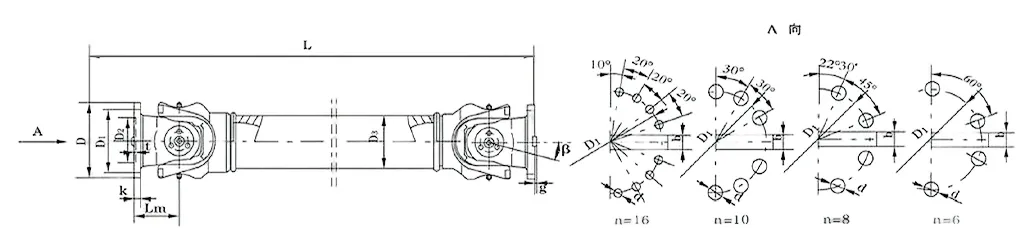

SWC-WH brez univerzalne sklopke z upogibnim varjenjem — tabela polne velikosti
Model D (mm) Tn (kN·m) Tf (kN·m) β (°) Lmin D1 (js11) D2 (H7) D3 Lm n-d k t b (h9) g Vztrajnost (kg·m²) Teža (kg)
Lmin +100 mm Lmin +100 mm
SWC100WH 100 1.25 0.63 25 243 84 57 60 55 6-9 7 2.5 - - 0.0039 0.00019 4.5 0.35
SWC120WH 120 2.5 1.25 25 307 102 75 70 65 8-11 8 2.5 - - 0.0096 0.00044 7.7 0.55
SWC150WH 150 5 2.5 25 350 130 90 89 80 8-13 10 3 - - 0.371 0.00157 18 24.5
SWC180WH 180 12.5 6.3 25 180 155 105 114 110 8-17 17 5 - - 0.15 0.007 48 2.8
SWC225WH 225 40 20 15 520 196 135 152 120 8-17 20 5 32 9 0.365 0.0234 78 4.9
SWC250WH 250 63 31.5 15 620 218 150 168 140 8-19 25 6 40 12.5 0.817 0.0277 124 5.3
SWC285WH 285 90 45 15 720 245 170 194 160 8-21 27 7 40 15 1.756 0.051 185 6.3
SWC315WH 315 125 63 15 805 280 185 219 219 10-23 32 8 40 15 2.893 0.0795 262 8
SWC350WH 350 180 90 15 875 310 210 267 194 10-23 35 8 50 16 5.013 0.2219 374 15
SWC390WH 390 250 125 15 955 345 235 267 215 10-25 40 8 70 18 8.406 0.2219 506 15
SWC440WH 440 355 180 15 1155 390 255 325 260 16-28 42 10 80 20 15.79 0.4744 790 21.7
SWC490WH 490 500 250 15 1205 435 275 325 270 16-31 47 12 90 22.5 26.54 0.4744 1014 21.7
SWC550WH 550 710 355 15 1355 492 320 426 325 16-31 50 12 100 22.5 48.32 1.357 1526 34

Samo kotni

SWC-WH kompenzira kotno neusklajenost do 15°–25°. Za aksialni hod ga združite z drsno utorno gredjo.

Izbira navora

Uporabite servisni faktor 1,5–2,5 za nazivni navor, odvisno od stopnje udarca in delovnega cikla.

Ujemanje izvrtin

Standardne izvrtine D1 js11 / D2 H7, navedene zgoraj. Na voljo so stopničaste ali utorne izvrtine po meri.

Nadomestna prirobnica

Če vaša gred uporablja vmesnik s prirobnico, glejteTip prirobnice SWC-WFv isti seriji.

SWC-WH universal coupling welded yoke and needle bearing cross detail

03Zakaj kupci za težke stroje izberejo varjene spojke jarmov

Inženirji nabave izberejo SWC-WH iz treh komercialnih razlogov:krajši čas izpada, manj ciklov zamenjave in nižji skupni strošek na delovno uro.

  • Brez popuščanja vijačnega spoja.Varjen jarem odstrani način okvare zaradi popuščanja vibracij, ki skrajša življenjsko dobo sklopk z vijačnimi jarmi v valjarnah in drobilnicah.
  • Visoka gostota navora.Do 710 kN·m nazivnega navora v kompaktnem ovoju, ki pokriva večino težkih nalog pogonske gredi.
  • Natančni iglični ležaji.Nizko trenje, visoka učinkovitost in dolg interval mazanja zmanjšujejo vzdrževalno delo.
  • 35CrMo legirano jeklo.Toplotno obdelan za odpornost proti obrabi, utrujenosti in udarcem v rudarskih, metalurških in morskih okoljih.
  • Široka kotna toleranca.Kompenzacija 15°–25° zmanjša stroške poravnave med namestitvijo.
  • Uporabna zasnova.Zamenljivi obrabljivi deli podaljšajo ekonomsko življenjsko dobo sklopke prek enega cikla zamenjave.

04Kje se uporabljajo sklopke SWC-WH: aplikacije in industrije

SWC-WH je določen povsod, kjer mora toga sklopka z visokim navorom preživeti stalne udarce in vibracije. Tipične namestitve vključujejo:

Valjarne jekla Metalurške linije Mostni žerjavi Pristaniški dvižni stroji Rudarski transporterji Drobilci in vrtalne naprave Pomorski pogon Palubni stroji Pogoni za cement in papir Testne mize za težke obremenitve Pogoni z obnovljivo energijo Kemijske procesne linije

Če vaš pogon zahteva tudi aksialni premik ali torzijsko skladnost, preglejte celotnouniverzalno območje sklopkali alternativaserija zobniških sklopkpred navedbo.

05Sklopke po meri SWC-WH: OEM, Private Label in proizvodnja na podlagi risb

Raydafon jeProizvajalec univerzalnih sklopk OEM, ni trgovska družba. Prilagajanje se izvaja v našem lastnem obratu ISO 9001 v Ningboju na Kitajskem.

Izvrtina in utor za ključ

D1 js11, D2 H7 ali toleranca po meri. Vmesnik z vzporednim ključem, zlepkom ali skrčljivim diskom.

Vzorec prirobnice

Krog vijaka, premer vodila in število vijakov se ujemajo z vašo risbo prirobnice.

Dolžina in ravnovesje

Lmin in podaljšane dolžine. Stopnje dinamičnega ravnotežja za gredi z visokimi hitrostmi.

Premaz in označevanje

Barvanje, črni oksid, cinkanje. Imenska tablica in oznaka lastne blagovne znamke.

Pošljite risbo PDF, DWG, DXF ali STEP z dimenzijami gredi in delovnim ciklom. Naši inženirji vrnejo priporočilo velikosti in ponudbo v 24 urah.

06Kontrola kakovosti, certifikati in 12-mesečna garancija

Vsaka sklopka SWC-WH pred odpremo opravi dokumentirano inšpekcijsko pot. To je dokazna sled, na katero se čezmorski kupci zanašajo pri odobritvi prodajalca in vhodnem pregledu.

  • ISO 9001 certificiran proizvodni proces
  • Dohodni zapisi o preverjanju in toplotni obdelavi jekla
  • Poročilo o pregledu dimenzij za izvrtino, utor za moznik in Lmin
  • Pregled zvara na spoju jarma
  • Preizkus prileganja in vrtenja ležaja pred pakiranjem
  • 12-mesečna omejena garancija za proizvodne napake

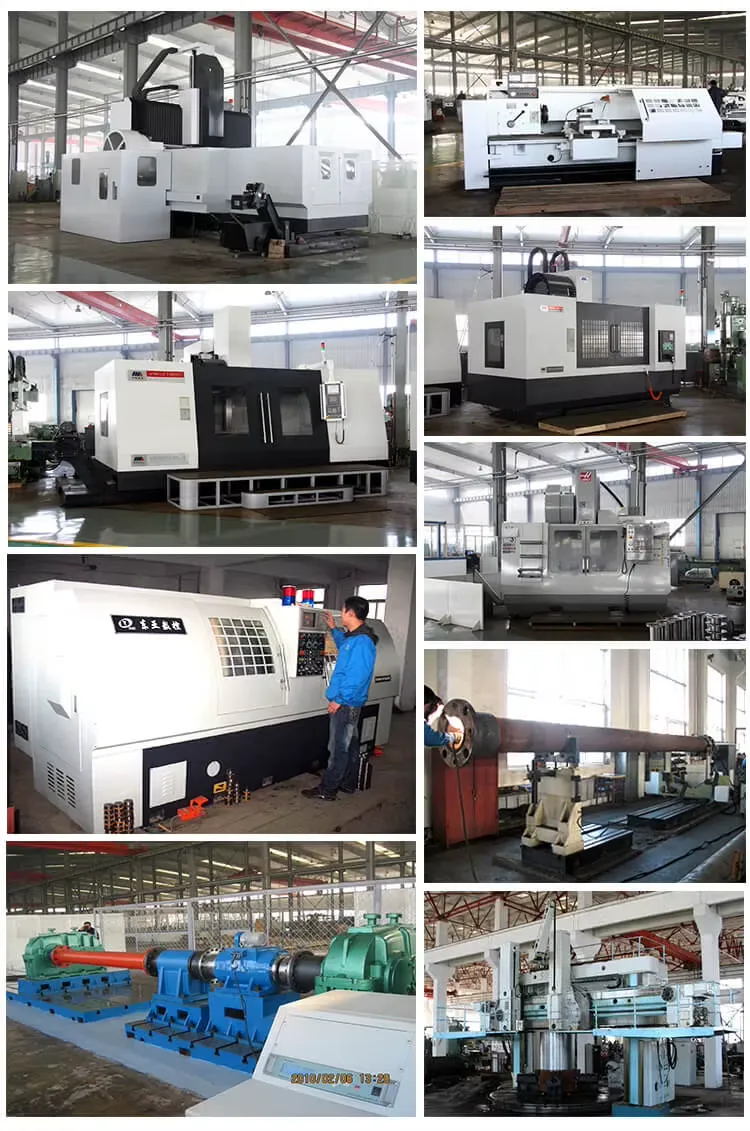

Raydafon universal coupling manufacturing workshop Ningbo China

07Kako naročiti: MOQ, dobavni rok, pakiranje in pošiljanje

MOQ

1 kos za standardne velikosti. Količinska cena od 50 kosov.

Čas izvedbe

15–30 dni po potrditvi žrebanja in pologu.

Pakiranje

Lesen kovček, VCI folija proti rjavenju, sušilno sredstvo, paleta po meri za velike velikosti.

Pošiljanje

Po morju, zraku ali ekspresno. Na voljo so pogoji EXW / FOB / CIF / DDP.

Dokumenti

CI, PL, CO, obrazec A/E, potrdilo o materialu, poročilo o dimenzijah.

Plačilo

T/T, L/C na vpogled in drugi pogoji po dogovoru za ponovne kupce.

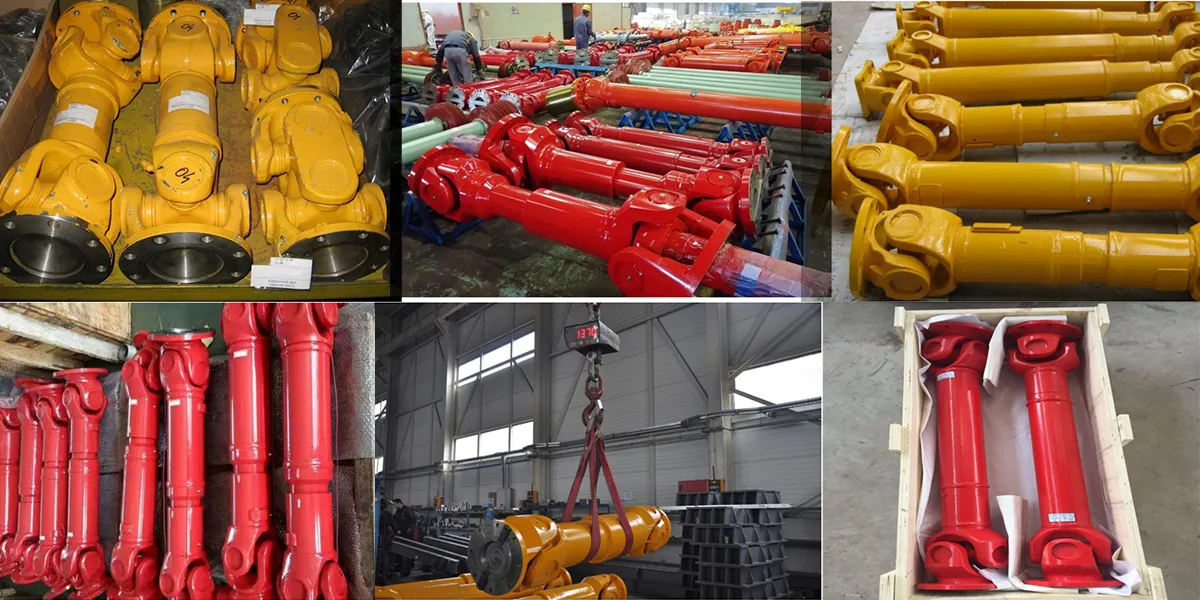

SWC-WH universal coupling inspection and assembly line

08SWC-WH univerzalna sklopka Pogosta vprašanja za kupce

Kaj pomeni "brez upogibnega varjenja" na spojki SWC-WH?

To pomeni, da sklopka nima elastičnega ali upogljivega elementa na poti navora in je jarem spojen z varjenjem in ne z vijaki. To odstrani zrahljanje vijačnih spojev pod vibracijami in poveča strukturno togost. Je prava izbira za pogone z velikim navorom in udarci, kjer ni potreben gibljiv element.

Kakšen je navor in razpon izvrtine serije SWC-WH?

Premer vrtenja 100–550 mm, nazivni navor 1,25–710 kN·m, navor utrujenosti 0,63–355 kN·m, standardna izvrtina D1 57–426 mm. Na voljo so izvrtine po meri in stopničaste gredi.

Kateri material in ležaji so uporabljeni?

Jaremi in prirobnice so toplotno obdelano 35CrMo legirano jeklo. Križni ležaj deluje na natančnih igelnih ležajih za zmanjšanje trenja in podaljšanje življenjske dobe pri neprekinjenem industrijskem delovanju.

Kolikšen je največji kot neusklajenosti?

Odvisno od velikosti, 15° do 25° kotnega odstopanja. SWC-WH ne kompenzira aksialnega premika - združite ga z drsnim utorom ali teleskopsko gredjo, če obstaja osni hod.

Ali ponujate sklopke OEM ali SWC-WH po meri?

ja Prilagajamo izvrtino, utor za ključ, vzorec prirobnice, dolžino, stopnjo uravnoteženosti, površinsko obdelavo in imensko tablico. Pošljite risbo PDF, DWG, DXF ali STEP in ponudili vam bomo ponudbo v 24 urah.

Kakšni so MOQ, dobavni rok in garancija?

MOQ 1 kos za standardne velikosti. Dobavni rok 15–30 dni, odvisno od velikosti in prilagoditve. 12-mesečna omejena garancija za proizvodne napake.

Kako izberem pravilno velikost SWC-WH za svojo pogonsko gred?

Navedite nazivni navor, največji navor, vrtilno frekvenco, premer gredi, kot neusklajenosti in delovni cikel. Naši inženirji bodo priporočili velikost s pravilnim servisnim faktorjem. Lahko tudi pregledate celotnouniverzalni vodnik za izbiro sklopkepreden nas kontaktirate.

Ali lahko dobim vzorec, preden oddam množično naročilo?

ja Naročila vzorcev so sprejeta za standardne velikosti. Stroški vzorca in prevoza so navedeni ločeno in jih je mogoče pripisati prvemu velikemu naročilu.

Zahtevajte ponudbo za univerzalno sklopko SWC-WH

Pošljite svojo risbo gredi, navor in hitrost. Naši inženirji odgovorijo v 24 urah s priporočilom velikosti in tovarniško ceno.

Pošljite povpraševanje zdaj Klepetajte na WhatsApp
Pošlji povpraševanje
Kontaktne informacije
Za vprašanja o hidravličnih cilindrih, menjalnikih, kardanskih gredi ali ceniku nam pustite vaš e-poštni naslov in kontaktirali vas bomo v 24 urah.
