Kardanska gred drsne sklopke za diskasto kosilnico 1340
  • Kardanska gred drsne sklopke za diskasto kosilnico 1340Kardanska gred drsne sklopke za diskasto kosilnico 1340
  • Kardanska gred drsne sklopke za diskasto kosilnico 1340Kardanska gred drsne sklopke za diskasto kosilnico 1340

Kardanska gred drsne sklopke za diskasto kosilnico 1340

Veleprodajna nadomestna kardanska gred drsne sklopke za diskasto kosilnico 1340 / Hesston 1340 in 1345. Dvojni CV sklop 55N nadomešča 80-stopinjski CV-zgib na strani traktorja in 50-stopinjski CV-zgib na strani diska. Povezava traktorja je običajno 1.375-21; priključek priključka je 1,50" okrogla objemka; konstrukcija uporablja 1-3/8" 6-spline konce. Dvolamelna torna sklopka je nastavljena na zdrsni moment 2.800 N·m in se po preobremenitvi ponovno vključi. Številke delov 14656849, 82-14656849 in 83-14656849 so navedene za celotno montažo, polovico priključka in polovico traktorja. Združljivost vključuje Hesston 1340/1345, izberite CaseIH 8312, Massey Ferguson PTD 12 in New Idea 5512. MOQ, prilagoditev in dobavni rok so navedeni na naročilo po potrditvi številke dela in velikosti povezave.

Veleprodajna zamenjava OEM · Pogon diskaste kosilnice

Veleprodajna kardanska gred z drsno sklopko za diskasto kosilnico 1340 — specifikacije, MOQ, prilagoditev in dobavni rok za Hesston 1340/1345 in združljive diskaste kosilnice

To je nadomestna kardanska gred z drsno sklopko za diskasto kosilnico 1340 in skupino Hesston 1340/1345. Stran je zgrajena okoli treh pregledov, ki odločajo, ali se gred prilega: kot CV zgloba na vsaki strani, traktor in priključne velikosti priključkov in zdrsni moment, ki ščiti kolutni menjalnik. Številke delov za komplet sklop, polovica priključka in polovica traktorja so navedeni spodaj, tako da lahko prej uskladite obstoječo enoto zahtevati ponudbo.

Veleprodajna ponudbaPo naročilu
MOQPonudba po naročilu
PrilagajanjeNa podlagi risb
Čas izvedbePonudba po naročilu

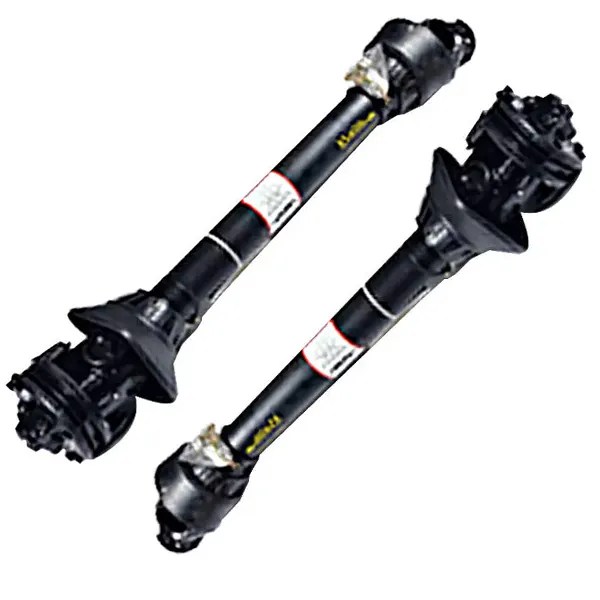

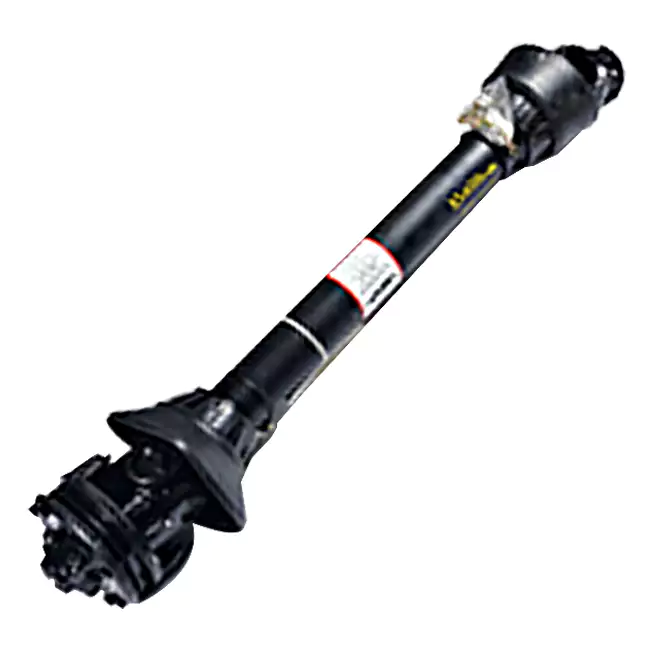

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Popoln dvojni CV sklop 55N z drsno sklopko — 80-stopinjski CV na traktorski strani, 50-stopinjski CV na strani koluta.

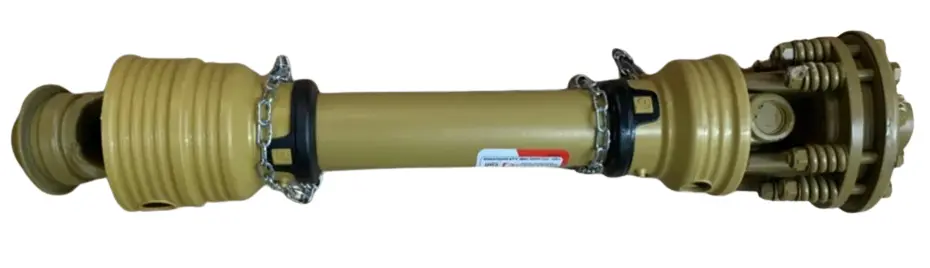

Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Detajl sklopke in jarma — torna sklopka z dvojno ploščo in 1-3/8-palčni 6-spline konec.
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
Referenčni kot CV zgloba — 80-stopinjska stran traktorja in 50-stopinjska stran diska.

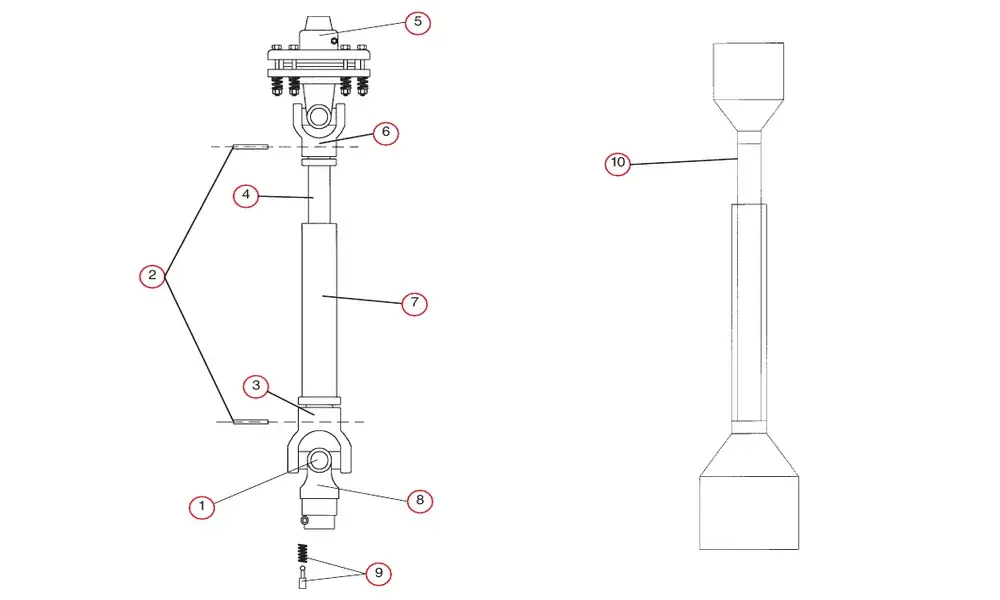

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
Pogled eksplodiranih delov — križni komplet, cevni jarmi, sklop drsne sklopke in varnostni ščit.
  • Hesston1340 / 1345
  • CaseIHizberite 8312
  • Massey FergusonPTD 12
  • Nova ideja 5512
  • 55Ndvojni CV
  • 2.800 N·mzdrsni moment

Pogon in sklopka

Referenca originalne opreme
55N
CV kot na strani traktorja
80 stopinj
CV kot na strani diska
50 stopinj
Vhodna gred
Običajno 1,50" krog
Konci traktorja/priključka
1-3/8" 6-spline
Traktorski priključek 14656849
1.375-21
Izvedite povezavo
1,5" RD objemka
Tip drsne sklopke
Trenje z dvojno ploščo
Navor zdrsa
2.800 N·m
Prekinitev napajanja ob preobremenitvi
V 0,3 sekunde
Samoponastavitev po zdrsu
V 30 sekundah

Gradnja in zaščita

Material gredi
40Cr legirano jeklo
Površinska obdelava
Dacromet proti rji
Odpornost na slano prho
Presega 1000 ur
Razporeditev tesnila
Ogrodno oljno tesnilo s tremi ustnicami + magnetni obroč za odstranjevanje ostružkov
Zaščita pred prahom
Popolnoma zaprt pokrov proti prahu
Referenca kontaminacije
ISO 4406 18/16 po 500 urah v pesku, prahu in rosi
Referenčna hitrost rezila
1.800–2.200 vrt./min
Dušenje
Hidravlično blaženje + prednapetost vzmeti
Indikacija obrabe
Vizualni indikator obrabe
Referenca porabe goriva
12 % znižanje dobavljenega materiala

Tabela številk delov — Celoten sklop in polovice

55N dvojni sklop CV in številke delov polgredi
Številka dela Traktor Izvajati Opis
14656849 1.375-21 1,5" RD objemka 55N 80x50 Double CV
82-14656849 nič 1,5" RD objemka 55N 50 stopinj CV polovica (priključek)
83-14656849 1.375-21 nič 55N 80 stopinj CV pol (traktor)

Celoten sklop je številka dela, ki jo je treba naročiti, ko se zamenjata obe polovici. Če le traktor pol oz polovica priključka je obrabljena, številka polgredi je tista, ki se ujema. Dve polovici sta navedeni ločeno, ker CV kot se razlikuje med stranjo traktorja in stranjo diska. Za druge uporabe diskaste kosilnice glejteKardanska gred za kolutne kolutekategorijo.

Deli izdelka — Referenčne številke za servisno zamenjavo

Servisni deli po referenčni številki in stolpcu s številko dela
Ref. št. Ime dela 147129 147134 147248
1 Križni komplet 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Jarem na koncu ženske cevi 151050 151070 151070
4 Zračnica 151090 151092 151092
5 Sklop drsne sklopke — — —
6 Jarem za konec moške cevi 151045 151065 151065
7 Zunanja cev 151091 151093 151093
8 Končni jarem traktorja 151035 151055 151055
9 Pin za hitro odklop 170110 170110 170110
10 Varnostni ščit 124310 124315 124315
10 Varnostni ščit Eurocardan 124311 124316 124316

Tabela delov je namenjena servisni zamenjavi posameznih komponent. Pri naročilu celotne nadomestne gredi, uporabite številko dela sklopa v prejšnji tabeli. ŠiršiPonudba kardanske gredinavaja druge kmetijske pogone kategorije.

Obnašanje sklopke – kaj ščiti nastavitev 2.800 N·m

Med normalno košnjo

Stanje sklopke
Zaročen
Navor se prenaša
Do 2.800 N·m
Referenčna hitrost rezila
1.800–2.200 vrt./min
Dušenje
Hidravlika + prednapetost vzmeti

Torna sklopka z dvojno ploščo ostane vklopljena, medtem ko diskasta kosilnica kosi normalno. Hidravlično blaženje in Razporeditev prednapetosti vzmeti je namenjena ohranjanju stabilne hitrosti rezila, ko upor niha na pobočjih in mokrem tla.

Ko kosilnica zadene ob kamen ali korenino

Stanje sklopke
Spodrsljaji
Prekinitev napajanja
V 0,3 sekunde
Ponastavi
Samodejna ponastavitev v 30 sekundah
Preverjanje obrabe
Vizualni indikator obrabe

Drsna sklopka je del, ki prevzame amortizer namesto kolutnega menjalnika. Samonastavljiva vzmet sistem obnovi prenos, ko ovira odpade, obroč indikatorja obrabe pa daje vizualno referenco ko je treba pozornost posvetiti lamelam sklopke.

Navor zdrsa 2.800 N·m je vrednost, navedena v priloženem materialu izdelka. Potrdite nastavitev proti model diskaste kosilnice in priključno gred traktorja pred naročilom. Za ujemajoč se pogon priključka glejteKardanska gred za diske New Hollandstran kot navzkrižno sklicevanje za konfiguracije na strani kolutov.

Preden zahtevate ponudbo

  1. Potrdite model kosilnice in obstoječo številko dela

    Diskasta kosilnica 1340, Hesston 1340/1345, izbrani CaseIH 8312, Massey Ferguson PTD 12 in New Idea 5512 so reference združljivosti v priloženem materialu. Obstoječa številka dela gredi je najhitrejši način za potrditev zamenjave.

  2. Potrdite priključno gred traktorja

    Celoten sklop 14656849 je naveden s priključkom traktorja 1.375-21. Če traktor uporablja drugo priključno gred, potrdite polovico traktorja ločeno z 83-14656849 ali enakovrednim.

  3. Potrdite povezavo priključka

    Stran priključka je navedena kot 1,5-palčna objemka RD v celotnem sestavu in v polovici priključka 82-14656849. Če vhod koluta uporablja drugo objemko ali jarem, pred naročilom potrdite polovico priključka.

  4. Potrdite navor zdrsa in stanje sklopke

    Sklopka je v dobavljenem materialu nastavljena na 2800 N·m. Če je bila obstoječa sklopka nastavljena ali kosilnica poganja drugačen menjalnik, potrdite nastavitev zdrsa glede na priročnik za kosilnico, preden navedete zamenjavo.

MOQ, prilagoditev in dobavni rok so navedeni na naročilo, ker so odvisni od tega, ali je naročilo popolno sklop ali polgred in ali se velikosti priključkov ujemajo s standardnimi številkami delov. Nič na tej strani se zavezuje k fiksni MOQ ali času dobave, ki ne bi veljal za drugačno konfiguracijo. Za sorodni pogonski sklop kategorijo, glejKardanska gred za mešalnike krmilobseg.

Pošljite model kosilnice in obstoječo številko dela

Pošljite model diskaste kosilnice, obstoječo številko dela gredi in priključno gred traktorja. Potrdili bomo, ali celoten sklop 14656849, polovica priključka 82-14656849 ali polovica traktorja 83-14656849 je pravilna ujemanje in izdajo ponudbo z MOQ in dobavni rok za to konfiguracijo.
