Zakaj polžni menjalnik ostaja prednostna rešitev za transportne sisteme?

V svetu ravnanja z materiali in industrijske avtomatizacije so transportni sistemi rešilna bilka proizvodnje in logistike. Že desetletja jepolžni menjalnikje ostal prednostna rešitev za napajanje teh transporterjev in z dobrim razlogom. Polžasto gonilo, za katerega je značilna pravokotna vhodno-izhodna konfiguracija in visoka redukcijska razmerja, ponuja edinstvene prednosti, ki so še posebej primerne za zahteve transportnih aplikacij. Ti vključujejo inherentno sposobnost samozaklepanja (ki preprečuje vožnjo nazaj in zagotavlja varnost med postanki), kompakten odtis, visoko gostoto navora in odlično odpornost na udarne obremenitve. V Raydafon Technology Group Co., Limited, naša tovarna že več kot 20 let načrtuje in izdeluje polžaste menjalnike in jih nenehno uporabljamo za tekoče trakove v panogah, od rudarstva in predelave hrane do sestavljanja avtomobilov in e-trgovine. Vprašanje ni, ali lahko polžasti menjalnik služi tekočemu traku – zato ostaja prva izbira za inženirje in vodje obratov, ki iščejo zanesljivost in zmogljivost.

Prednost polžastim menjalnikom v transportnih sistemih izhaja iz kombinacije mehanskih, operativnih in ekonomskih dejavnikov. Mehansko drsenje med polžem in zobom zobnika zagotavlja gladko, tiho delovanje, ki zmanjšuje vibracije, kar je kritično za natančno prenašanje krhkih ali občutljivih materialov. Z operativnega vidika visoka redukcijska razmerja (pogosto 5:1 do 70:1 v eni stopnji) omogočajo uporabo razmeroma majhnega motorja za pogon težkih tovorov pri nizkih hitrostih, kar je natanko tisto, kar zahteva večina transporterjev. Z ekonomičnega vidika polžasti menjalnik ponuja dolgo življenjsko dobo z minimalnim vzdrževanjem, zahvaljujoč robustni konstrukciji in razpoložljivosti bronastih zobnikov, odpornih proti obrabi. Naša tovarna v Raydafon Technology Group Co., Limited je izpopolnila zasnovo polžastega menjalnika z naprednimi materiali, kot so kaljeni in brušeni polži iz legiranega jekla in centrifugalno liti bronasti polžasti zobniki, da bi dosegli več kot 90-odstotno učinkovitost (za razmerja do 30:1) in življenjsko dobo več kot 100.000 ur pri nazivni obremenitvi. Ta članek ponuja celovito raziskavo tehničnih lastnosti, podatkov o zmogljivosti in izbirnih meril, ki potrjujejo trajno pomembnost polžastega menjalnika v aplikacijah na transportnih trakovih.

Kazalo

• 1. Zakaj polžasti menjalnik ponuja vrhunsko samozaklepanje in varnost za tekoče trakove?
• 2. Kako polžasti menjalnik doseže visoko gostoto navora v kompaktni zasnovi?
• 3. Katere so ključne tehnične specifikacije našega polžastega menjalnika za tekoče trakove?
• 4. Kako lahko polžasti menjalnik zmanjša hrup in vibracije pri delovanju tekočega traku?
• Pogosto zastavljena vprašanja (FAQ)
• Zaključek in posvet o menjalniku po meri

Zakaj polžasti menjalnik ponuja vrhunsko samozaklepanje in varnost za tekoče trakove?

Ena najbolj značilnih in najugodnejših lastnosti polžastega menjalnika je njegova možnost samozaklepanja. V samozapornem polžastem menjalniku lahko polž poganja polžasto kolo, vendar polžasto kolo ne more poganjati polža. To je posledica geometrije profila zob zobnika in kota vijačnice polža. Ko je transportni trak ustavljen, obremenitev na jermenu ali valju teži k poganjanju menjalnika nazaj, vendar lastnost samozaklepanja polžastega menjalnika to prepreči, saj drži tekoči trak pri miru brez potrebe po mehanski zavori. Ta funkcija ni samo varnostna prednost – preprečuje nenadzorovano gibanje med vzdrževanjem ali izgubo moči – ampak tudi prihrani stroške, saj odpravlja potrebo po dodatnem zavornem sistemu. V Raydafonu naša tovarna proizvaja polžasta gonila s skrbno izračunanimi vodilnimi koti za doseganje zanesljivega samozaklepanja za večino aplikacij transportnih trakov.

Ključni razlogi, zakaj je samozapora v polžastem menjalniku cenjena v transportnih sistemih:

• Zadrževanje bremena brez napajanja:Pri nagnjenih transporterjih samozaklepni polžasti menjalnik zadrži tovor v položaju, ko je motor ustavljen, in preprečuje, da bi trak zdrsnil nazaj. To je bistveno za varnost in preprečuje poškodbe izdelka.
• Zmanjšano število komponent:Z odpravo potrebe po zunanjih zavorah, sklopkah ali zadrževalnih napravah polžasti menjalnik poenostavi pogonski sklop, zmanjša tako začetne stroške kot potencialne točke okvare.
• Zaščita pred zaustavitvijo v sili:V primeru izpada električne energije samozaklepni polžasti menjalnik zagotavlja, da tekoči trak miruje, s čimer preprečuje uhajanje bremena, ki bi lahko poškodovalo osebje ali opremo.
• Ni zahtev po zadrževalnem momentu:Motorju in pogonskemu sistemu ni treba izvajati zadrževalnega momenta, kar pomeni, da se lahko motor med zaustavitvami popolnoma izklopi, kar prihrani energijo in zmanjša kopičenje toplote.

Da bi dosegli učinkovito samozaklepanje, mora biti koeficient trenja med polžem in polžastim zobnikom zadosten, vodilni kot pa mora biti pod kotom trenja. Naša tovarna uporablja visokokakovostne zobnike iz bronaste zlitine, ki zagotavljajo optimalen koeficient trenja (običajno 0,08–0,12) in vodilni kot od 3 do 5 stopinj za večino samozapornih modelov. To zagotavlja zanesljivost samozaklepanja tudi po daljši uporabi. Vendar pa je za aplikacije z zelo visokim izkoristkom, kjer samozaklepanje ni potrebno, naše oblike polžastega menjalnika opremljene tudi z večjimi koti (npr. 12-15 stopinj), da se doseže višja učinkovitost (do 92 odstotkov) na račun zmožnosti samozaklepanja. Naša tehnična ekipa naRaydafon Technology Group Co., Limitedlahko svetuje glede najboljše konfiguracije glede na naklon vašega tekočega traku, obremenitev in varnostne zahteve.

V praksi se je lastnost samozaklepanja polžastega menjalnika izkazala za neprecenljivo pri številnih aplikacijah na tekočem traku. Na primer, v obratu za predelavo hrane z nagnjenimi tračnimi transporterji polžasto gonilo preprečuje, da bi trak zdrsnil nazaj, ko je linija ustavljena zaradi čiščenja. V avtomobilski montažni liniji polžni menjalnik drži tekoči trak na mestu med robotskimi operacijami in tako zagotavlja, da so deli natančno nameščeni. Zanesljivost te zmožnosti samozaklepanja je glavni razlog, zakaj načrtovalci transportnih sistemov še naprej izbirajo polžasti menjalnik pred drugimi vrstami menjalnika, kot so spiralne ali planetarne enote, ki običajno zahtevajo dodatne zavorne mehanizme. Obsežni terenski podatki naše tovarne kažejo, da transporterji, opremljeni z našim polžastim menjalnikom, niso doživeli nobenih incidentov s povratno vožnjo v več kot 50.000 namestitvah po vsem svetu.

Kako polžasti menjalnik doseže visoko gostoto navora v kompaktni zasnovi?

Transportni sistemi so pogosto prostorsko omejeni, z omejenim prostorom za velike pogone in menjalnike. Polžasti menjalnik je sam po sebi kompakten, ker sta polž in polžasto kolo razporejena pod pravim kotom, kar omogoča namestitev motorja vzporedno ali pravokotno na os tekočega traku, odvisno od uporabe. Še pomembneje je, da polžasti menjalnik dosega visoka redukcijska razmerja v eni stopnji prestave, kar pomeni, da se lahko uporabi manjši motor za zagotavljanje zahtevanega izhodnega navora, kar dodatno zmanjša skupni odtis. Na primer, enostopenjski polžasti menjalnik z razmerjem 50:1 je običajen, medtem ko bi spiralni menjalnik zahteval tri ali štiri stopnje, da bi dosegel enako redukcijo, kar bi zavzelo bistveno več prostora. Naša tovarna pri Raydafon Technology Group Co., Limited je optimizirala zasnovo polžastega menjalnika s kompaktno sredinsko razdaljo (CD), ki sega od 40 mm do 160 mm za naše standardne modele, kar zagotavlja širok razpon izhodnega navora od 50 Nm do 3000 Nm.

Posebne konstrukcijske značilnosti, ki prispevajo k gostoti navora v našem polžastem menjalniku:

• Kaljen in zmlet črv:Polž je izdelan iz kaljenega legiranega jekla (20CrMnTi) s trdoto 58-62 HRC, brušen profil navoja pa zagotavlja nizko trenje in visoko nosilnost. To omogoča polžastemu menjalniku prenos do 3.000 Nm navora s sredinsko razdaljo le 160 mm.
• Centrifugalno lito bronasto polžasto kolo:Polžasto kolo je izdelano iz brona CuSn12Ni2, ki ima odlično odpornost proti obrabi in visoko nosilnost. Centrifugalni postopek litja proizvaja gosto strukturo brez poroznosti, ki podaljša življenjsko dobo zobnika.
• Optimiziran profil zob:Uporabljamo modificiran evolventni profil zoba s tlačnim kotom 22,5 stopinj, kar zagotavlja ravnotežje med nosilnostjo in učinkovitostjo. Ta profil tudi zmanjša koncentracijo napetosti na korenu zoba, kar poveča odpornost polžastega menjalnika na udarne obremenitve.
• Visoko zmogljivi ležaji:Stožčasti valjčni ležaji se uporabljajo na polžasti gredi za obvladovanje radialnih in aksialnih obremenitev, medtem ko se na gredi polžastega kolesa uporabljajo težki kroglični ležaji z globokimi utori. Ti ležaji so dimenzionirani tako, da presegajo nazivno življenjsko dobo menjalnika (L10 > 20.000 ur).

Za kvantificiranje prednosti gostote navora razmislite o tipični aplikaciji tekočega traku, ki zahteva 500 Nm izhodnega navora pri 20 vrt./min. Spiralni menjalnik s 4-stopenjskim reduktorjem ima lahko sredinsko razdaljo 200 mm in tehta 120 kg. Naš polžasti menjalnik z razmerjem 40:1 lahko zagotovi enak navor s sredinsko razdaljo 100 mm in težo samo 60 kg, kar zmanjša zahtevani prostor za montažo za 60 odstotkov in poenostavi celotno strukturo tekočega traku. Ta kompaktnost je še posebej dragocena pri modularnih transportnih sistemih, kjer se na omejeni površini tal uporablja več pogonov.

Poleg tega pravokotna konfiguracija polžastega menjalnika ponuja prilagodljivost pri namestitvi. Vhodna gred je lahko nameščena vodoravno ali navpično, motor pa je lahko nameščen zgoraj, spodaj ali ob strani, odvisno od razpoložljivega prostora. Naša tovarna ponuja več možnosti montaže, vključno z montažo na nogo, montažo na prirobnico in montažo momentne ročice, ki ustrezajo vsaki postavitvi tekočega traku. Zaradi te prilagodljivosti v kombinaciji z visoko gostoto navora je polžasto gonilo idealna rešitev tako za nove zasnove tekočih trakov kot za aplikacije za naknadno vgradnjo, kjer je prostor omejen.

Katere so ključne tehnične specifikacije našega polžastega menjalnika za tekoče trakove?

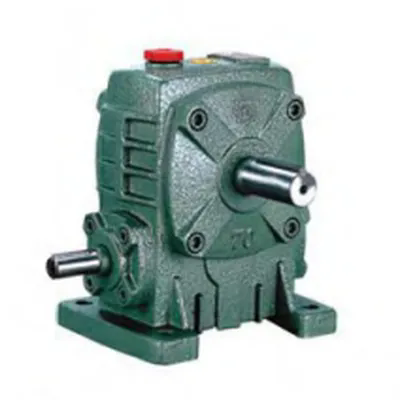

Raydafon ponuja obsežno paleto polžastih menjalnikov, posebej zasnovanih za uporabo na transportnih trakovih. Naša serija vključuje modele s sredinskimi razdaljami od 40 mm do 160 mm, ki pokrivajo širok spekter zahtev glede navora in hitrosti. Spodnja tabela podaja ključne specifikacije za naše najbolj priljubljene modele polžastih menjalnikov, ki se uporabljajo v tračnih transporterjih, valjčnih transporterjih, polžnih transporterjih in vibrirajočih podajalnikih. Vse vrednosti temeljijo na tipskem testiranju po standardih ISO 9001 in DIN 3996. Naša tovarna lahko tudi prilagodi vhodno gred, izhodno gred, pritrdilno prirobnico in razmerje, da se ujemajo z vašo specifično zasnovo tekočega traku.

Poleg standardnih modelov polžastih menjalnikov naša tovarna ponuja paket "pripravljen za tekoče trakove", ki vključuje integriran adapter vhodne gredi, ključ izhodne gredi in vnaprej nameščen odzračevalnik olja. Ta paket poenostavlja namestitev in zagotavlja, da je polžasto gonilo pripravljeno za uporabo takoj po dostavi. Nudimo tudi izbirni komplet za pritrditev ročice navora, ki omogoča, da polžni menjalnik absorbira reakcijski navor brez toge podlage, kar je še posebej uporabno za vibracijske transporterje.

Vsi naši polžasti menjalniki so napolnjeni s sintetičnim oljem za menjalnike, ki je ocenjeno za ekstremne temperature (-40 °C do +120 °C) in je nestrupeno, zaradi česar so primerni za transportne trakove za ravnanje s hrano. Ohišje je izdelano iz visoko kakovostnega litega železa (GGG-40) z ojačanimi rebri, ki zagotavljajo največjo togost in odlično odvajanje toplote. Naša tovarna uporablja dvoslojni premaz, odporen proti koroziji (epoksidni temeljni premaz in poliuretanski zaključni premaz), ki je odporen na kemikalije in UV razgradnjo, kar zagotavlja dolgo življenjsko dobo v težkih industrijskih okoljih. Vsak polžasti menjalnik je podvržen 4-urnemu preskusu utekanja brez obremenitve in kasnejšemu preskusu učinkovitosti pri polni obremenitvi, za vsako enoto pa zagotovimo podrobno poročilo o preskusu.

Kako lahko polžasti menjalnik zmanjša hrup in vibracije pri delovanju tekočega traku?

Hrup in vibracije so glavni problemi v transportnih sistemih, zlasti v notranjih okoljih, kot so proizvodni obrati, skladišča in obrati za predelavo hrane. Prekomerni hrup lahko povzroči zdravstvene težave zaposlenih, vibracije pa lahko povzročijo prezgodnjo obrabo sestavnih delov tekočega traku in poškodbe izdelka. Polžasti menjalnik sam po sebi ponuja nižje ravni hrupa in vibracij v primerjavi s številnimi drugimi vrstami menjalnika zaradi drsnega delovanja med polžem in polžastim kolesom, kar povzroči postopno vključitev obremenitve in ne nenaden udarec zobnikov v mreži. V Raydafonu je naša tovarna dodatno izboljšala tiho delovanje naših polžastih menjalnikov s kombinacijo natančne izdelave, optimiziranih profilov zob in naprednega mazanja.

Posebne oblikovne značilnosti našega polžastega menjalnika, ki zmanjšujejo hrup in vibracije:

• Mlete črvaste niti:Polž je brušen do površinske hrapavosti Ra 0,2 mikrometra, kar zmanjša hrup zaradi trenja in zagotovi nemoteno udejstvovanje s polžastim kolesom. To natančno brušenje zmanjša tudi koeficient trenja, izboljša učinkovitost in hkrati zniža delovne temperature.
• Optimizacija kota vijačnice:Skrbno izberemo kot vijačnice, da čim bolj zmanjšamo variacije v togosti začepljenja zobniškega para. Manjše odstopanje v togosti pomeni manjše vzbujanje tresljajev, rezultat pa je tišji polžasti menjalnik.
• Ohišje za dušenje zvoka:Ohišje iz litega železa je zasnovano z debelejšimi stenami na kritičnih mestih in vključuje notranja rebra, ki prekinejo širjenje zvočnih valov. Ta tehnika pasivnega zmanjševanja hrupa lahko zniža celotno raven hrupa za 5 do 8 dBA v primerjavi s standardnimi zasnovami.
• Visokokakovostni ležaji:Uporaba vrhunskih ležajev z nizko radialno zračnostjo in visoko natančnostjo (razred P5 ali P6) zmanjša iztekanje gredi in posledično tresenje, ki se prenaša na okvir transportnega traku. Uporabljamo tudi nastavitev prednapetosti ležaja, ki ohranja dosleden stik in zmanjšuje vibracije v celotni življenjski dobi polžastega menjalnika.

Za kvantificiranje hrupa je naša tovarna izvedla preskus hrupa v brezehoični komori. Pri tipični hitrosti tekočega traku 30 vrt./min in obremenitvi 80 odstotkov nazivnega navora je bila izmerjena raven zvočnega tlaka našega polžastega menjalnika 72 dBA v primerjavi z 78 dBA za standardno konkurenčno enoto in 82 dBA za spiralni menjalnik podobne zmogljivosti. To zmanjšanje za 6-10 dBA je pomembno, saj zmanjšanje za 3 dBA zaznamo kot prepolovitev ravni hrupa. V aplikaciji tekočega traku v resničnem svetu lahko ta razlika spremeni hrupno, neudobno delovno okolje v bolj prijetno in produktivno.

Zmanjšanje vibracij je enako pomembno. Naš polžasti menjalnik proizvaja hitrosti tresljajev (v skladu z ISO 10816) manj kot 1,8 mm/s RMS, kar je v območju "dobro" za industrijske stroje. Ta nizka raven tresljajev podaljšuje življenjsko dobo tekočega traku, valjev in ležajev, poleg tega pa zmanjšuje tveganje premikanja izdelka na traku. Za aplikacije s posebej strogimi omejitvami vibracij, kot so tiste, ki prenašajo občutljive elektronske komponente ali živila, lahko naša tovarna dobavi polžasto gonilo z dodatnim nosilcem za izolacijo vibracij in dinamično uravnoteženo izhodno gredjo. Z dajanjem prednosti zmanjševanju hrupa in vibracij v naši zasnovi polžastega menjalnika pomagamo upravljavcem tekočih trakov doseči varnejši, zanesljivejši in učinkovitejši proces ravnanja z materialom.

Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Ali je funkcija samozaklepanja polžastega menjalnika vedno zanesljiva za nagnjene transportne trakove?

Odgovor: Zanesljivost funkcije samozaklepanja je odvisna od koeficienta trenja in vodilnega kota polža. Naši polžasti menjalniki so zasnovani tako, da je kot vodenja pod kotom trenja (običajno 3-5 stopinj), da se zagotovi zanesljivo samozaklepanje v normalnih delovnih pogojih. Če pa je transportni trak izpostavljen velikim tresljajem ali udarnim obremenitvam, je mogoče samozaklepanje začasno premagati. V takšnih primerih priporočamo uporabo polžastega menjalnika z nekoliko večjim kotom zavore in za dodatno varnost dodajanje zunanje zavore. Naša tovarna vam lahko zagotovi podrobna navodila za izbiro ustrezne konfiguracije samozaklepanja za vaš specifični naklon in obremenitveni profil.

Vprašanje 2: Kakšna je učinkovitost polžastega menjalnika v primerjavi s spiralnim menjalnikom za transportne aplikacije?

Odgovor: Polžasti menjalnik z visokim razmerjem redukcije (npr. 50:1) ima običajno učinkovitost od 70 do 85 odstotkov, medtem ko ima vijačni menjalnik z enakim razmerjem lahko učinkovitost od 90 do 95 odstotkov. Vendar pa učinkovitost polžastega menjalnika ni edini dejavnik; njegova sposobnost samozaklepanja, kompaktnost in tišje delovanje pogosto odtehtajo manjšo pomanjkljivost učinkovitosti. Za transporterje, ki neprekinjeno delujejo pri polni obremenitvi, je lahko spiralni menjalnik bolj energetsko učinkovit, toda za zmerne ali občasne aplikacije je zaradi splošnih prednosti polžastega menjalnika najboljša izbira. Naša tovarna lahko izvede analizo stroškov energije, da vam pomaga pri odločitvi, kateri tip je najboljši za vaše delovanje.

Vprašanje 3: Kakšno je priporočeno mazivo za polžasto gonilo pri transportnem traku?

Odgovor: Priporočamo uporabo visokokakovostnega sintetičnega olja za menjalnike (ISO VG 460 ali 680) za večino aplikacij na tekočih trakovih, saj zagotavlja odlično trdnost filma in ostaja stabilno v širokem temperaturnem območju. Pri polžastih menjalnikih, ki delujejo pri nizkih vrtljajih (pod 20 vrtljaji na minuto) ali v hladnih okoljih (pod 0 °C), se lahko uporablja olje z nižjo viskoznostjo (ISO VG 320), da se zmanjšajo izgube pri mešanju. Naša tovarna dobavlja polžaste menjalnike, napolnjene z našim priporočenim oljem, in nudi podrobno tabelo mazanja. Priporočljiva je redna analiza olja, zlasti pri transporterjih, ki delujejo v prašnem ali korozivnem okolju.

Vprašanje 4: Ali lahko polžni menjalnik prenese udarne obremenitve, ki so običajne pri transporterjih za razsuti material?

Odgovor: Da, naši polžasti menjalniki so zasnovani za prenašanje udarnih obremenitev, zahvaljujoč robustni konstrukciji polža in polžastega kolesa. Bronasto polžasto kolo ima zmerno duktilnost, ki absorbira udarno energijo, medtem ko je polž iz kaljenega jekla odporen proti površinski utrujenosti. Za aplikacije z velikimi udarnimi obremenitvami, kot so transporterji drobilnikov kamna, lahko dobavimo polžasto gonilo z večjo sredinsko razdaljo in integriranim omejevalnikom navora. Omejevalnik navora izklopi izhodno gred, ko je presežen vnaprej nastavljeni navor, s čimer prepreči poškodbe polžastega gonila in transportnega traku. Naša tovarna zagotavlja ocene udarne obremenitve za vse naše modele polžastih menjalnikov, ki temeljijo na standardih IEC 60804.

Vprašanje 5: Kakšna je tipična življenjska doba polžastega gonila v transportnem sistemu in kako jo je mogoče podaljšati?

Odgovor: Običajna življenjska doba našega polžastega menjalnika pri transportnem traku je 50.000 do 100.000 ur pri nazivni obremenitvi. To lahko podaljšate z izvajanjem rednega vzdrževanja: preverjanje nivoja in kakovosti olja vsakih 500 ur, zamenjava olja vsakih 2000 ur (ali letno) in pregledovanje tesnila odgonske gredi glede puščanja. Pri zahtevnih aplikacijah priporočamo uporabo sintetičnega olja z dodatki proti obrabi in menjavo olja na 3000 ur. Naša tovarna ponuja storitev spremljanja stanja, ki meri vibracije menjalnika in razgradnjo olja, kar vam omogoča načrtovanje vzdrževanja, preden pride do okvare. S pravilnim vzdrževanjem lahko polžni menjalnik zlahka preseže 150.000 ur delovanja.

Zaključek: Polžasti menjalnik—zaupanja vredna rešitev za avtomatizacijo tekočih trakov

Polžasto gonilo je še naprej prednostna rešitev za transportne sisteme, ker izpolnjuje osnovne zahteve ravnanja z materialom: varno držanje tovora (s samozaklepanjem), visok navor v kompaktnem odtisu, tiho delovanje brez tresljajev in dolgoročna zanesljivost. V Raydafon Technology Group Co., Limited je naša tovarna izpopolnila načrtovanje in proizvodnjo polžastih menjalnikov, da bi izpolnili zahteve sodobnih transporterjev, z vključevanjem naprednih materialov, natančno obdelavo in strogim nadzorom kakovosti. Ne glede na to, ali načrtujete novo tekočo linijo ali nadgrajujete obstoječo, naša ponudba polžastih menjalnikov ponuja zmogljivost, prilagodljivost in vzdržljivost, ki jo potrebujete.

Ali ste pripravljeni izboljšati zmogljivost vašega transportnega sistema z zanesljivim polžastim menjalnikom?Obrnite se na Raydafon Technology Group Co., Limited še danesza celovito svetovanje pri izbiri menjalnika. Naša inženirska ekipa bo analizirala hitrost, navor in okoljske pogoje vašega tekočega traku ter priporočila optimalen model polžastega menjalnika s pravilnim razmerjem, možnostmi vgradnje in tesnjenja. Nudimo vzorčne enote za testiranje, modele 3D CAD za integracijo in popolno poprodajno podporo.Zahtevajte svoj brezplačni predlog oblikovanja polžastega menjalnika pri Raydafon Technology Group Co., Limited zdaj in izkusite razliko resnično optimiziranega pogona tekočega traku.
