Kako pogoji obremenitve vplivajo na dolgoročno zanesljivost polžastih menjalnikov?

Dve desetletji v industriji prenosa električne energije je bilo ponavljajoče se vprašanje inženirjev in upravljavcev obratov: kako pogoji obremenitve vplivajo na dolgoročno zanesljivost polžastih menjalnikov? Odgovor je temelj dolgoživosti sistema in skupnih stroškov lastništva. Pri Raydafon Technology Group Co., Limited je naša ekipa inženirjev namenila znatna sredstva za razumevanje tega natančnega razmerja s strogim testiranjem v naši tovarni in analizi na terenu. Profil obremenitve, s katerim se srečuje menjalnik, ni le specifikacija na podatkovnem listu; je opredeljujoča pripoved njegovega operativnega življenja. Apolžni menjalnikje cenjen zaradi svojega kompaktnega multiplikacije navora z visokim razmerjem, zmožnosti samozaklepanja in gladkega delovanja.

Vendar pa je zaradi njegovega edinstvenega drsnega stika med polžem in kolesom še posebej občutljiv na to, kako se obremenitev izvaja skozi čas. Napačno razumevanje ali podcenjevanje pogojev obremenitve – naj gre za udarce, preobremenitev ali nepravilno namestitev – je glavni krivec za prezgodnjo obrabo, izgubo učinkovitosti in katastrofalno okvaro. Ta poglobljeni potop raziskuje mehaniko za obrabo zaradi obremenitve, oriše projektiran odziv našega izdelka in zagotavlja okvir za maksimiranje življenjske dobe vašega menjalnika, kar zagotavlja, da naložba v naše komponente zagotavlja desetletja zanesljivega delovanja.

---

Kazalo

• Kakšno je razmerje med obremenitvijo in obrabnimi mehanizmi v polžastem menjalniku?
• Kako naša zasnova polžastega menjalnika blaži škodljive učinke obremenitve?
• Kateri so ključni parametri obremenitve, ki jih morajo inženirji izračunati za zanesljivost?
• Kako lahko pravilno vzdrževanje in montaža preprečita obrabo, povezano z obremenitvijo?
• Povzetek: Zagotavljanje dolgoročne zanesljivosti z zavedanjem obremenitve
• Pogosto zastavljena vprašanja (FAQ)

---

Kakšno je razmerje med obremenitvijo in obrabnimi mehanizmi v polžastem menjalniku?

Dolgoročna zanesljivost katerega koli polžastega menjalnika je neposredna funkcija obremenitvenih ciklov, ki so izpostavljeni njegovim notranjim komponentam. Za razliko od čelnih zobnikov s primarno kotalnim stikom, polž in kolo sodelujeta v znatnem drsenju. To drsno trenje ustvarja toploto in je geneza večine pojavov obrabe. Pogoji obremenitve neposredno povečajo te učinke. Razčlenimo mehanizme primarne obrabe, ki jih poslabša obremenitev. Vendar, da bi to v celoti razumeli, moramo najprej začrtati celotno pot stresa od uporabe do neuspeha.

Pot napetosti: od uporabljene obremenitve do okvare komponente

Ko je zunanja zahteva po navoru na izhodni gredi, sproži kompleksno verigo mehanskih reakcij znotrajpolžni menjalnik. To ni preprosto dejanje vzvoda. Pot je ključnega pomena za diagnosticiranje napak in načrtovanje odpornosti.

• 1. korak: pretvorba navora in kontaktni tlak.Vhodni navor na polža se pretvori v silo, normalno na bok zoba polžastega kolesa. Ta sila, deljena s trenutno kontaktno površino (ozka elipsa vzdolž zoba), ustvariHertzov kontaktni tlak. Ta tlak lahko doseže izredno visoke ravni, ki v kompaktnih enotah pogosto presegajo 100.000 PSI.
• 2. korak: Ustvarjanje podpovršinskega polja napetosti.Ta intenziven površinski pritisk ustvarja triosno polje napetosti pod površino. Največja strižna napetost se ne pojavi na površini, ampak nekoliko pod njo. To podpovršinsko območje je mesto, kjer se pod ciklično obremenitvijo začnejo razpoke zaradi utrujenosti.
• 3. korak: Stvaranje toplote zaradi trenja.Hkrati drsno gibanje polža proti kolesu pretvori del prenesene moči v torno toploto. Hitrost nastajanja toplote je sorazmerna z obremenitvijo, drsno hitrostjo in koeficientom trenja.
• 4. korak: Napetost mazivnega filma.Mazivni film, ki ločuje kovinske površine, je izpostavljen ekstremnemu tlaku (EP). Pod tem pritiskom se viskoznost filma za trenutek poveča, vendar je njegova celovitost najpomembnejša. Preobremenitev lahko povzroči zlom filma.
• Korak 5: Prenos napetosti na podporno strukturo.Sile se na koncu prenesejo na ohišje menjalnika preko ležajev in gredi. Upogibanje ohišja pod obremenitvijo lahko napačno poravna celotno mrežo, kar katastrofalno spremeni pot napetosti.

Obsežna tabela obrabnih mehanizmov in njihovih sprožilcev obremenitve

Mehanizem obrabe	Sprožilec primarne obremenitve	Fizični proces in simptomi	Dolgoročni vpliv na zanesljivost
Abrazivna obraba	Trajna preobremenitev; Kontaminirano mazivo pod obremenitvijo	Trdi delci ali neravnine se potisnejo v mehak material kolesa (bron), material za mikro rezanje in oranje proč. Povzroča poliran, zarezan videz, povečano zračnost in bronaste delce v olju.	Postopna izguba natančnosti profila zob. Zmanjšano kontaktno razmerje povzroči večjo obremenitev preostalega profila, kar pospeši naslednje faze obrabe. Glavni vzrok za padec učinkovitosti skozi čas.
Obraba lepila (odrgnine)	Akutna udarna obremenitev; Huda preobremenitev; Pomanjkanje mazanja pod obremenitvijo	Mazivni film EP je počen, kar povzroči lokalizirano varjenje neravnin polža in kolesa. Ti zvari se takoj razrežejo, kar odtrga material z mehkejšega kolesa. Vidno kot grobe, raztrgane površine in močno razbarvanje.	Pogosto katastrofalen, hiter način odpovedi. Lahko uniči komplet orodja v minutah ali urah po dogodku preobremenitve. Predstavlja popolno razpad načrtovanega režima mazanja.
Površinska utrujenost (pitting)	Visokociklične utrujenostne obremenitve; Ponavljajoči se vrhovi preobremenitve	Podpovršinske strižne napetosti zaradi cikličnega kontaktnega tlaka povzročijo nastanek mikrorazpok. Razpoke se širijo na površino in sproščajo majhne jamice. Videti je kot majhni kraterji, običajno blizu črte igrišča. Slišno kot naraščajoči hrup med delovanjem.	Progresivna poškodba, ki se poslabša, ko luknjice ustvarijo koncentratorje napetosti za nadaljnje luknjanje. Sčasoma vodi do makro lukenj in lomljenja, kjer se veliki kosmi materiala ločijo, kar povzroči vibracije in možno zaslepitev.
Termomehanska obraba	Trajna visoka obremenitev vodi v kronično pregrevanje	Prekomerna toplota zaradi trenja zmehča material polžastega kolesa in zmanjša njegovo mejo tečenja. Obremenitev nato povzroči plastično tečenje brona, ki popači profil zoba. Pogosto ga spremlja karbonizacija olja in okvara tesnila.	Temeljna degradacija materiala. Geometrija zobnikov je trajno spremenjena, kar vodi do neporavnanosti, neenakomerne porazdelitve obremenitve in hitrega kaskade v druge načine odpovedi. Okrevanje je nemogoče; potrebna je zamenjava.
Fretting & False Brinelling (ležaji)	Statična preobremenitev; Vibracije pod obremenitvijo; Nepravilna montažna obremenitev	Nihajno mikro-gibanje med obroči ležajev in kotalnimi elementi pod močno statično obremenitvijo ali vibracijami ustvarja ostanke obrabe. Videti je kot vgraviran vzorec ali vdolbina na vodilih, tudi brez vrtenja.	Predčasna okvara ležaja, ki sekundarno povzroči neusklajenost gredi. Ta neusklajenost nato povzroči neenakomerno, visoko obremenitev zobniške mreže, kar ustvari dvotočkovni scenarij odpovedi.

Vloga spektra obremenitve in delovnega cikla

Realne obremenitve so redkokdaj konstantne. Razumevanje spektra obremenitve – porazdelitev različnih ravni obremenitve skozi čas – je ključnega pomena za napovedovanje življenjske dobe. Naša tovarniška analiza pri Raydafon Technology Group Co., Limited za oceno tega uporablja rudarjevo pravilo kumulativne škode zaradi utrujenosti.

• Neprekinjeno delovanje pri nazivni obremenitvi:Osnovna linija. Obraba predvidljivo napreduje glede na mazanje in poravnavo. Življenje določa postopno kopičenje površinske utrujenosti.
• Občasno delovanje s pogostim zagonom in ustavljanjem:Zagoni z visoko vztrajnostjo uporabljajo trenutne konične obremenitve, ki so večkrat večje od obratovalnega navora. Vsak zagon je majhna udarna obremenitev, ki pospeši obrabo in utrujenost lepila. Naše testiranje kaže, da lahko to skrajša življenjsko dobo za 40–60 % v primerjavi z neprekinjenim delovanjem, če tega ne upoštevamo pri dimenzioniranju.
• Spremenljiva obremenitev (npr. tekoči trak s spreminjajočo se težo materiala):Nihajoča obremenitev ustvarja različno amplitudo napetosti. To je bolj škodljivo kot konstantna povprečna obremenitev enake povprečne vrednosti zaradi učinka utrujenosti. Pogostost in amplituda nihanj sta ključni podatkovni točki, ki ju zahtevamo od strank.
• Dolžnost obračanja:Obremenitev, uporabljena v obeh smereh vrtenja, odpravi obdobje "mirovanja" za kontaktno površino na eni strani zoba, kar učinkovito podvoji cikle napetosti. Izziva tudi sistem mazanja, da enako zaščiti oba boka.

V naši tovarni Raydafon Technology Group Co., Limited simuliramo te natančne spektre. Naše prototipe polžastih menjalnikov podvržemo programiranim ciklom utrujenosti, ki ponovijo leta delovanja v nekaj tednih. To nam omogoča, da identificiramo natančen prag obremenitve, kjer obrabni mehanizmi prehajajo iz benignih v destruktivne, in da oblikujemo naše standardne enote z varno delovno mejo precej pod tem pragom.

Ti empirični podatki so temelj našega zagotavljanja zanesljivosti, ki pretvarjajo abstrakten koncept "obremenitve" v merljiv konstrukcijski parameter za vsak polžasti menjalnik, ki ga proizvedemo. Cilj je zagotoviti, da naše enote ne le preživijo nazivno obremenitev, ampak so same po sebi robustne proti nepredvidljivim zgodovinam obremenitev industrijskih aplikacij, kjer dogodki preobremenitve niso stvar "če", ampak "kdaj".

---

Kako naša zasnova polžastega menjalnika blaži škodljive učinke obremenitve?

Pri Raydafon Technology Group Co., Limited, je naša filozofija oblikovanja proaktivna: naše enote polžastih menjalnikov ne oblikujemo samo za statično obremenitev, ampak tudi za dinamično in pogosto ostro realnost življenjske dobe uporabe. Vsaka izbira materiala, geometrijski izračun in postopek sestavljanja so optimizirani, da se uprejo obrabnim mehanizmom, povezanim z obremenitvijo, ki so bili opisani prej. Tukaj je razčlenitev naših ključnih načrtovalskih in proizvodnih strategij, razširjena, da pokaže globino našega pristopa.

Materialno inženirstvo in metalurška obramba

Naša obramba pred obremenitvijo se začne na atomski ravni. Seznanjanje materialov je prva in najbolj kritična ovira.

• Specifikacija polža (vhodne gredi):
  • Material jedra:Uporabljamo jekla za cementacijo, kot sta 20MnCr5 ali 16MnCr5. Ti zagotavljajo trdno, duktilno jedro, ki prenese upogibne in torzijske obremenitve brez krhkega zloma.
  • Površinska obdelava:Črvi so karburizirani ali karbonitrirani do globine 0,5-1,2 mm (odvisno od modula), nato pa natančno brušeni. To ustvari izjemno trdo površino (58-62 HRC), ki je odporna proti obrabi in lepljenju.
  • Končna obdelava:Po brušenju uporabljamo postopke superfiniširanja ali poliranja, da dosežemo površinsko hrapavost (Ra) boljšo od 0,4 μm. Bolj gladka površina neposredno zmanjša koeficient trenja, zmanjša torno toploto, ki nastane pod obremenitvijo, in poveča tvorbo mazalnega filma.
• Specifikacija polžastega kolesa:
• Sestava zlitine:Uporabljamo vrhunsko kontinuirano litje fosforjevega brona (CuSn12). Strogo nadziramo vsebnost kositra (11-13 %) in ravni fosforja, da optimiziramo trdnost, trdoto in sposobnost ulivanja. Elementi v sledovih, kot je nikelj, se lahko dodajo za izboljšano strukturo zrn.
• Proizvodni proces:S centrifugalnim ali kontinuirnim litjem izdelujemo surovce z gosto, neporozno in homogeno zrnato strukturo. To odpravlja notranje slabosti, ki bi lahko postale točke začetka razpok pod ciklično obremenitvijo.
• Strojna obdelava in nadzor kakovosti:Vsako kolo je obdelano na CNC rezkalnih strojih. Izvajamo 100-odstotno dimenzijsko preverjanje in uporabljamo testiranje penetracije barvila na kritičnih serijah, da zagotovimo, da v predelu zobne korenine, v območju največje upogibne napetosti, ni napak pri ulitku.

Geometrijska optimizacija za vrhunsko porazdelitev obremenitve

Natančna geometrija zagotavlja čim bolj enakomerno porazdelitev obremenitve, s čimer se izognemo destruktivnim koncentracijam napetosti.

• Modifikacija profila zoba (relief konice in korenine):Idealni evolventni profil namerno modificiramo. Nekoliko razbremenimo material na konici in korenu zoba polžastega kolesa. To preprečuje stik z robom med vstopom in izstopom iz mreže pod deformiranimi ali neporavnanimi pogoji - običajna realnost pri visoki obremenitvi. To zagotavlja prenos obremenitve čez robusten srednji del zoba.
• Optimizacija vodilnega kota in kota pritiska:Prenosni kot polža ni izračunan samo za razmerje, ampak za učinkovitost in nosilnost. Večji vodilni kot izboljša učinkovitost, vendar lahko zmanjša nagnjenost k samozaklepanju. Te izravnavamo glede na aplikacijo. Naš standardni kot pritiska je običajno 20° ali 25°. Večji kot pritiska okrepi korenino zoba (boljša upogibna trdnost), vendar nekoliko poveča nosilne obremenitve. Izberemo optimalen kot za razred navora agregata.
• Analiza in optimizacija kontaktnih vzorcev:Med našo prototipno fazo izvajamo podrobne teste kontaktnih vzorcev z uporabo prusko modre ali sodobne digitalne tlačne folije. Prilagodimo nastavitve kuhalne plošče in poravnavo, da dosežemo centriran, podolgovat kontaktni vzorec, ki pokriva 60-80 % boka zoba v pogojih obremenitve. Popoln neobremenjen vzorec je brez pomena; optimiziramo za vzorec pod konstrukcijsko obremenitvijo.

Vidik oblikovanja	Naše specifikacije in proces	Inženirske prednosti za ravnanje s tovorom	Kako blaži specifično obrabo
Material in obdelava črvov	Jeklo za cementiranje (npr. 20MnCr5), naogljičeno do globine 0,8 mm, trdota 60±2 HRC, vrhunsko obdelano do Ra ≤0,4 μm.	Ekstremna površinska trdota je odporna proti obrabi; trdno jedro preprečuje odpoved gredi pri udarnih obremenitvah; gladka površina zmanjša toploto zaradi trenja.	Neposredno se bori proti abrazivni in adhezivni obrabi. Zmanjša koeficient trenja, ključno spremenljivko v enačbi za proizvodnjo toplote (Q ∝ μ * obremenitev * hitrost).
Material polžnega kolesa	Kontinuirano litje fosforjevega brona CuSn12, centrifugalno litje za gostoto, trdota 90-110 HB.	Optimalno razmerje med trdnostjo in skladnostjo. Mehkejši bron lahko vgradi manjše abrazive in se prilagodi profilu polža pod obremenitvijo, kar izboljša stik.	Zagotavlja inherentno mazljivost. Njegova skladnost pomaga enakomerneje porazdeliti obremenitev tudi pri rahlih neusklajenostih, s čimer se zmanjša tveganje lukenj.
Oblikovanje stanovanj	Litoželezo GG30, rebra optimizirana z analizo končnih elementov (FEA), strojno obdelane montažne površine in poravnave izvrtin v eni nastavitvi.	Največja togost zmanjšuje upogibanje pod velikimi prečnimi obremenitvami. Ohranja natančno poravnavo gredi, kar je ključnega pomena za enakomerno porazdelitev obremenitve po celotni ploskvi zoba.	Preprečuje obremenitev robov zaradi upogibanja ohišja. Obremenitev robov ustvarja lokaliziran visok kontaktni pritisk, neposreden vzrok za prezgodnje luknjanje in lomljenje.
Nosilni sistem	Izhodna gred: parni stožčasti valjčni ležaji, prednapet. Vhodna gred: kroglični ležaji z globokimi utori + potisni ležaji. Vsi ležaji imajo zračnost C3 za industrijska temperaturna območja.	Stožčasti valji hkrati prenašajo velike radialne in aksialne obremenitve. Prednapetost odpravi notranjo zračnost in zmanjša zračnost gredi pri različnih smereh obremenitve.	Preprečuje upogibanje gredi in aksialno plavanje. Odpoved ležaja zaradi preobremenitve je glavni vzrok za odpoved mreže sekundarnega zobnika. Ta sistem zagotavlja celovitost položaja gredi.
Inženiring mazanja	Sintetično olje na osnovi poliglikola (PG) ali polialfaolefina (PAO) z visoko EP/aditivi proti obrabi. Natančna količina olja, izračunana za optimalno mazanje z brizganjem in toplotno zmogljivost.	Sintetična olja ohranjajo stabilno viskoznost v širšem temperaturnem območju, kar zagotavlja trdnost filma med hladnim zagonom in delovanjem pri vročem. Visoko EP dodatki preprečujejo zlom filma pod udarnimi obremenitvami.	Ohranja elastohidrodinamični mazalni (EHL) film pri vseh predvidenih pogojih obremenitve. To je edina najbolj učinkovita ovira proti obrabi lepila (odrgnine).
Montaža & utekanje	Sklop z nadzorovano temperaturo, preverjena prednapetost ležaja. Vsaka enota je pred odpremo podvržena postopku utekanja brez obremenitve in obremenitve, da se vzpostavi kontaktni vzorec.	Odpravlja napake pri montaži, ki povzročajo notranje napetosti. Utekanje se nežno obrablja v prestavah pod nadzorovanimi pogoji, kar že od prvega dne vzpostavlja optimalen kontaktni vzorec z nosilnostjo.	Preprečuje napake zaradi "umrljivosti dojenčkov". Pravilno utekanje zgladi neravnine, enakomerno porazdeli začetno obremenitev in pripravi enoto za njeno polno nazivno obremenitev na terenu.

Toplotno upravljanje: odvajanje toplote obremenitve

Ker obremenitev ustvarja trenje, trenje pa ustvarja toploto, je obvladovanje toplote obvladovanje simptoma obremenitve. Naše zasnove presegajo preprosto rebrasto ohišje.

• Standardno rebrasto ohišje:Površina je povečana z aerodinamičnim dizajnom plavuti, ki temelji na toplotni simulaciji. To zadostuje za večino aplikacij znotraj mehanske ocene.
• Možnosti hlajenja za visoke toplotne obremenitve:
  • Zunanji ventilator (podaljšek polžaste gredi):Preprosta in učinkovita možnost za povečanje pretoka zraka čez ohišje, ki običajno izboljša odvajanje toplote za 30-50 %.
  • Pokrov ventilatorja (okrov):Usmerja zrak iz ventilatorja natančno na najbolj vroč del ohišja (običajno okrog ležišč).
  • Plašč za vodno hlajenje:Za ekstremne delovne cikle ali visoke temperature okolice ohišje s plaščem po meri omogoča kroženje hladilne tekočine za neposredno odvajanje toplote. To lahko podvoji ali potroji efektivno toplotno zmogljivost enote.
  • Sistem kroženja olja z zunanjim hladilnikom:Za največje enote ponujamo sisteme, pri katerih se olje črpa skozi zunanji hladilnik zrak-olje ali voda-olje, ki ohranja konstantno, optimalno temperaturo olja ne glede na obremenitev.

Naša zaveza v naši tovarni je nadzor nad vsako spremenljivko. Od spektrografske analize prihajajočih bronastih ingotov do končnega termovizijskega pregleda med obremenjenim uvajalnim preskusom je naš polžasti menjalnik izdelan tako, da je zanesljiv partner v vaših najzahtevnejših aplikacijah. Ime Raydafon Technology Group Co., Limited na enoti označuje komponento, zasnovano z globokim, empiričnim razumevanjem, kako pogoji obremenitve vplivajo na dolgoročno zanesljivost. Ne dobavljamo le menjalnika; dobavljamo sistem, zasnovan tako, da predvidljivo in varno absorbira, porazdeli in razprši mehansko energijo vaše aplikacije v celotni življenjski dobi.

---

Kateri so ključni parametri obremenitve, ki jih morajo inženirji izračunati za zanesljivost?

Izbira pravilnega polžastega menjalnika je napovedna vaja. Da bi zagotovili dolgoročno zanesljivost, morajo inženirji preseči preprost izračun "konjskih moči in razmerja" in analizirati celoten profil obremenitve. Napačna uporaba, pogosto zaradi nepopolne ocene obremenitve, je glavni vzrok napak na terenu. Tukaj predstavljamo kritične parametre, ki jih naša tehnična ekipa ocenjuje pri dimenzioniranju polžastega menjalnika za stranko, pri čemer zagotavljamo podrobno metodologijo za vsakim.

Osnovni izračun: zahtevani izhodni navor (T2)

To se zdi osnovno, vendar so napake pogoste. To mora biti navorna izhodni gredi menjalnika.

• Formula:T2 (Nm) = (9550 * P1 (kW)) / n2 (rpm) * η (izkoristek). Ali iz prvih načel: T2 = Sila (N) * Polmer (m) za vitel; ali T2 = (vleka tekočega traku (N) * polmer bobna (m)).
• Pogosta napaka:Uporaba konjskih moči motorja in vhodne hitrosti brez upoštevanja izgub učinkovitosti skozi sistem (drugi menjalniki, jermeni, verige) pred našim polžastim menjalnikom. Vedno izmerite ali izračunajte navor na točki povezave z našo vhodno ali izstopno gredjo.

Množitelj, o katerem se ne da pogajati: faktor storitve (SF) – globok potop

Faktor storitev je univerzalni jezik za obračun surovosti v resničnem svetu. Je množitelj, uporabljen za izračunanozahtevani izhodni navor (T2)določitinajmanjši zahtevani nazivni navor menjalnika.

Izbira storitvenega faktorja temelji na sistematični oceni treh glavnih kategorij:

1. Značilnosti vira energije (primarni pogon):
   • Elektromotor (AC, 3-fazni):SF = 1,0 (osnova). Vendar upoštevajte:
     • Začetki z visoko vztrajnostjo:Motorji, ki poganjajo velike vztrajnostne obremenitve (ventilatorji, veliki bobni), lahko med zagonom črpajo 5–6x FLC. Ta prehodni navor se prenaša. Dodajte 0,2-0,5 SF ali uporabite mehki zaganjalnik/VFD.
     • Število zagonov/uro:Več kot 10 zagonov na uro pomeni težko zagonsko delo. Dodajte 0,3 k SF.
   • Motor z notranjim zgorevanjem:Zaradi nihanja navora in možnosti sunka zaradi nenadnega vklopa (sklopke) je tipičen najmanjši SF 1,5.
   • Hidravlični motor:Na splošno gladko, vendar obstaja možnost skokov pritiska. SF običajno 1,25-1,5, odvisno od kakovosti krmilnega ventila.
2. Značilnosti gnanega stroja (obremenitev):To je najbolj kritična kategorija.
   • Enakomerna obremenitev (SF 1.0):Stalen, predvidljiv navor. Primeri: električni generator, tekoči trak s konstantno hitrostjo z enakomerno porazdeljeno težo, mešalnik s tekočino enakomerne viskoznosti.
   • Zmerna udarna obremenitev (SF 1,25 - 1,5):Nepravilno delovanje s periodičnimi, predvidljivimi konicami. Primeri: transporterji s prekinjenim dovajanjem, lahka dvigala, pralni stroji, pakirni stroji.
   • Močna udarna obremenitev (SF 1,75 - 2,5+):Hude, nepredvidljive zahteve po visokem navoru. Primeri: drobilniki kamenja, kladiva, stiskalnice, težki vitli z grabljivimi žlicami, gozdarska oprema. Za ekstremne primere, kot je drobilnik žlindre, smo uporabili SF 3,0 na podlagi preteklih podatkov o napakah.
3. Dnevno trajanje delovanja (delovni cikel):
   • Občasno (≤ 30 min/dan):SF se lahko včasih rahlo zmanjša (npr. pomnoži z 0,8), vendar nikoli pod 1,0 za razred obremenitve. Svetujemo previdnost.
   • 8-10 ur/dan:Standardna industrijska dajatev. Uporabite celotno SF iz ocene vira energije in gnanega stroja.
   • 24/7 neprekinjeno delo:Najzahtevnejši urnik za utrujenost.Povečajte SF iz zgornje ocene za najmanj 0,2.Na primer, enakomerna obremenitev v storitvi 24/7 bi morala uporabljati SF 1,2 in ne 1,0.

Formula za najmanjši nazivni navor menjalnika:T2_ocenjeno_min = T2_izračunano * SF_skupno.

Kritični pregled: Toplotna zmogljivost (ocena toplotne moči)

To je pogosto omejevalni dejavnik, zlasti pri manjših menjalnikih ali aplikacijah pri visokih hitrostih. Menjalnik je lahko mehansko dovolj močan, a se vseeno pregreje.

• Kaj je:Največja vhodna moč, ki jo lahko menjalnik neprekinjeno prenaša, ne da bi notranja temperatura olja presegla stabilno vrednost (običajno 90-95 °C) pri standardnem okolju 40 °C.
• Kako preveriti:Vaša aplikacijapotrebna vhodna moč (P1)mora biti ≤ menjalnikaToplotna ocena HPpri vaši delovni vhodni hitrosti (n1).
• Če je P1_required > Toplotna ocena:MORATE zmanjšati mehansko zmogljivost (uporabite večjo velikost) ali dodajte hlajenje (ventilator, vodni plašč). Neupoštevanje tega jamstva je pregrevanje in hitra odpoved.
• Naši podatki:Naš katalog ponuja jasne grafe, ki prikazujejo toplotno HP v primerjavi z vhodnimi vrtljaji na minuto za vsako velikost polžastega menjalnika, z in brez ventilatorskega hlajenja.

Izračuni zunanje sile: previsna obremenitev (OHL) in potisna obremenitev

Sile, ki jih na gredi izvajajo zunanje komponente, so ločene od prenesenega navora in se mu dodajo.

• Formula previsne obremenitve (OHL) (za verigo/verižni zobnik ali škripec):
  OHL (N) = (2000 * Navor na gredi (Nm)) / (Premer naklona verižnika/jermenice (mm))
  Navor na gredije T1 (vhod) ali T2 (izhod). OHL morate preveriti na obeh gredi.
• Potisna obremenitev (aksialna obremenitev) iz spiralnih zobnikov ali nagnjenih transporterjev:Ta sila deluje vzdolž osi gredi in jo je treba izračunati iz geometrije gnanega elementa.
• Preverjanje:Izračunana OHL in potisna obremenitev morata biti ≤ dovoljenih vrednosti, navedenih v naših tabelah za izbrani model polžastega menjalnika, na določeni razdalji od površine ohišja (X), kjer deluje sila.

Posebnosti okolja in uporabe

• Temperatura okolja:Če je nad 40 °C, se toplotna zmogljivost zmanjša. Če je pod 0 °C, je zagonska viskoznost maziva zaskrbljujoča. Sporočite nam razpon.
• Montažni položaj:Črv čez ali pod? To vpliva na nivo oljnega korita in mazanje zgornjega ležaja. Naše ocene so običajno za črv nad položajem. Za druge položaje bo morda potrebno posvetovanje.
• Profil delovnega cikla:Navedite graf ali opis, če se obremenitev predvidljivo spreminja. To omogoča bolj sofisticirano analizo kot le statično SF.

Naš pristop pri Raydafon Technology temelji na sodelovanju. Našim strankam nudimo podrobne izbirne delovne liste, ki prikazujejo vse zgornje parametre. Še pomembneje pa je, da nudimo neposredno inženirsko podporo. Z deljenjem vaših vseh podrobnosti o aplikaciji – specifikacije motorja, vztrajnost pri zagonu, profil obremenitvenega cikla, okoljski pogoji in risbe postavitve – lahko skupaj izberemo polžasti menjalnik, ki ni le ustrezen, ampak tudi optimalno zanesljiv za vaše posebne pogoje obremenitve. Ta natančen postopek izračuna, ki temelji na desetletjih podatkov naših tovarniških testov, je tisto, kar loči pravilno izbiro od katastrofalne.

---

Kako lahko pravilno vzdrževanje in montaža preprečita obrabo, povezano z obremenitvijo?

Tudi najbolj robustno zasnovan polžni menjalnik izRaydafonlahko podleže prezgodnji okvari, če je nameščen ali vzdrževan nepravilno. Pravilna montaža in discipliniran režim vzdrževanja sta vaši operativni vzvodi za neposredno preprečevanje neusmiljenega vpliva obremenitve. Ti postopki ohranjajo načrtovano nosilno geometrijo in celovitost mazanja, kar zagotavlja, da enota deluje tako, kot je bila zasnovana skozi celotno življenjsko dobo.

Faza 1: Predhodna namestitev in montaža - Postavitev temeljev za zanesljivost

Napake, nastale med namestitvijo, ustvarjajo inherentne napake, ki povečujejo obremenitev in jih nobeno kasnejše vzdrževanje ne more v celoti popraviti.

• Shranjevanje in rokovanje:
  • Enoto hranite v čistem in suhem okolju. Če je shranjen več kot 6 mesecev, zavrtite vhodno gred za nekaj polnih vrtljajev vsake 3 mesece, da ponovno premažete zobnike z oljem in preprečite lažno brušenje na ležajih.
  • Nikoli ne dvigujte enote samo za gredi ali ulite ohišje. Okoli ohišja uporabite zanko. Padec ali udarec enote lahko povzroči premik notranje poravnave ali poškodbo ležaja.
• Temelj in togost:
  • Montažna podlaga mora biti ravna, toga in strojno obdelana z zadostno toleranco (priporočamo več kot 0,1 mm na 100 mm). Fleksibilna podlaga se bo upognila pod obremenitvijo, kar bo povzročilo neusklajenost menjalnika s povezano opremo.
  • Uporabite podložke, ne podložke, da popravite ravnost podlage. Prepričajte se, da so pritrdilne noge popolnoma podprte.
  • Uporabite pravilen razred pritrdilnega elementa (npr. razred 8,8 ali višji). Vijake zategnite v križnem vzorcu do navora, določenega v našem priročniku, da preprečite deformacijo ohišja.
• Poravnava gredi: edina najbolj kritična naloga.
  • Nikoli ne poravnajte z očesom ali ravnim robom.Vedno uporabljajte številčnico ali lasersko orodje za poravnavo.
  • Priklopljeno opremo poravnajte z menjalnikom in ne obratno, da preprečite deformacijo ohišja menjalnika.
  • Preverite poravnavo v navpični in vodoravni ravnini. Končno poravnavo je treba opraviti z opremo pri normalni delovni temperaturi, saj lahko toplotna rast premakne poravnavo.
  • Dovoljena neusklajenost za prožne sklopke je običajno zelo majhna (pogosto manj kot 0,05 mm radialno, 0,1 mm kotno). Preseganje tega povzroči ciklične upogibne obremenitve na gredi, kar močno poveča obrabo ležajev in tesnil.
• Povezava zunanjih komponent (jermenice, zobniki):
• Za namestitev uporabite ustrezen snemalnik; nikoli ne udarjajte neposredno po gredi ali sestavnih delih menjalnika.
• Prepričajte se, da so ključi pravilno nameščeni in ne štrlijo. Uporabite nastavitvene vijake v pravilni orientaciji, da zaklenete komponento.
• Preverite, ali je prečna obremenitev (OHL) teh komponent znotraj objavljene meje za izbrano polžasto gonilo na pravilni razdalji 'X'.

Faza 2: Mazanje – stalna bitka proti obrabi zaradi obremenitve

Mazanje je aktivno sredstvo, ki preprečuje, da bi obremenitev povzročila stik kovine s kovino.

• Začetno polnjenje in vdor:
  • Uporabljajte le priporočeno vrsto olja in viskoznost (npr. sintetični poliglikol ISO VG 320). Napačno olje ne more tvoriti potrebnega filma EHD pod visokim kontaktnim pritiskom.
  • Napolnite do sredine kontrolnega stekla ali čepa za nivo olja – nič več in nič manj. Prekomerno polnjenje povzroča izgube pri mešanju in pregrevanje; premajhno polnjenje izprazni zobnike in ležaje.
  • Prva menjava olja je kritična.Po prvih 250-500 urah delovanja zamenjajte olje. To odstrani obrabne delce, ki nastanejo, ko se zobje zobnikov med prvotno obremenitvijo mikroskopsko prilagodijo drug drugemu. Ti ostanki so zelo abrazivni, če jih pustite v sistemu.
• Redne menjave olja in spremljanje stanja:
  • Vzpostavite urnik glede na delovne ure ali letno, kar nastopi prej. Za 24-urno delovanje so menjave vsakih 4000-6000 ur običajne pri sintetičnem olju.
  • Analiza olja:Najmočnejše orodje za napovedovanje. Ob vsaki menjavi olja pošljite vzorec v laboratorij. Poročilo bo pokazalo:
    • Kovine:Naraščajoče železo (polžasto jeklo) ali baker/kositer (bronasto kolo) kaže na aktivno obrabo. Nenaden skok kaže na težavo.
    • Viskoznost:Ali se je olje zgostilo (oksidacija) ali razredčilo (striženje, redčenje goriva)?
    • Onesnaževalci:Silicij (umazanija), vsebnost vode, kislinsko število. Voda (>500 ppm) je še posebej škodljiva, saj spodbuja rjo in zmanjšuje trdnost oljnega filma.
• Ponovno mazanje tesnil (če je primerno):Nekatere izvedbe imajo tesnila za čiščenje maščobe. Zmerno uporabljajte določeno visokotemperaturno mast z litijevim kompleksom, da preprečite onesnaženje oljnega korita.

Faza 3: Operativni nadzor in periodični pregledi

Bodite sistem zgodnjega opozarjanja na težave, povezane z obremenitvijo.

• Nadzor temperature:
  • Z infrardečim termometrom ali trajno nameščenim senzorjem redno preverjajte temperaturo ohišja v bližini ležišč in oljnega korita.
  • Določite osnovno temperaturo pri normalni obremenitvi. Vztrajno zvišanje za 10–15 °C nad izhodiščno vrednostjo je jasno opozorilo o povečanem trenju (neusklajenost, okvara maziva, preobremenitev).
• Analiza vibracij:
  • Preprosti ročni merilniki lahko spremljajo skupno hitrost vibracij (mm/s). Trend tega skozi čas.
  • Naraščajoče vibracije kažejo na poslabšanje ležajev, neenakomerno obrabo ali neuravnoteženost povezane opreme - vse to poveča dinamične obremenitve menjalnika.
• Slušni in vizualni pregledi:
  • Poslušajte spremembe v zvoku. Novo cviljenje lahko kaže na neusklajenost. Trkanje lahko pomeni okvaro ležaja.
  • Poiščite puščanje olja, kar je lahko simptom pregretja (otrdelost tesnila) ali previsokega tlaka.
• Ponovno zatezanje vijakov:Po prvih 50-100 urah delovanja in nato vsako leto ponovno preverite tesnost vseh temeljev, ohišja in spojnih vijakov. Vibracije zaradi ciklov obremenitve jih lahko zrahljajo.

Preglednica obsežnega razporeda vzdrževanja

Akcija	Pogostost / čas	Namen in obremenitvena povezava	Ključne opombe o postopku
Začetna menjava olja	Po prvih 250-500 urah delovanja.	Odstrani ostanke začetne obrabe (abrazivne delce), ki nastanejo med procesom prenašanja obremenitve zobnikov in ležajev. Preprečuje pospešeno abrazivno obrabo.	Toplega odcedimo. Izpirajte samo z isto vrsto olja, če je umazanije preveč. Napolnite do pravilne ravni.
Rutinska menjava in analiza olja	Vsakih 4000-6000 delovnih ur ali 12 mesecev. Pogosteje v umazanih/vročih okoljih.	Dopolni degradirane aditive, odstrani nakopičene obrabne kovine in onesnaževalce. Analiza olja zagotavlja trend obrabe, neposreden pokazatelj resnosti notranje obremenitve in zdravja komponent.	Med delovanjem vzemite vzorec olja iz sredinskega korita. Pošljite v laboratorij. Dokumentirajte rezultate, da določite trendne linije za kritične elemente, kot so Fe, Cu, Sn.
Preverjanje navora vijakov	Po 50-100 urah, nato letno.	Preprečuje zrahljanje zaradi tresljajev in termičnih ciklov pod obremenitvijo. Zrahljani vijaki omogočajo premikanje in neskladje ohišja, kar ustvarja neenakomerno obremenitev z visoko napetostjo.	Uporabite kalibriran momentni ključ. Sledite križnemu vzorcu za ohišje in osnovne vijake.
Preverjanje poravnave	Po namestitvi, po kakršnem koli vzdrževanju priključene opreme in vsako leto.	Zagotavlja, da so povezane gredi kolinearne. Neusklajenost je neposreden vir cikličnih upogibnih obremenitev, ki povzročajo prezgodnjo odpoved ležaja in neenakomeren stik zobnikov (robna obremenitev).	Izvedite z opremo pri delovni temperaturi. Za natančnost uporabite lasersko ali indikatorsko orodje.
Spremljanje trendov temperature in vibracij	Tedenska/mesečna branja; stalno spremljanje kritičnih aplikacij.	Zgodnje odkrivanje težav (odpoved mazanja, obraba ležajev, neusklajenost), ki povečujejo notranje trenje in dinamične obremenitve. Omogoča načrtovano intervencijo pred katastrofalno okvaro.	Označite merilne točke na ohišju. Za natančno primerjavo zabeležite temperaturo okolja in stanje obremenitve.
Vizualni pregled puščanja in poškodb	Dnevni/tedenski sprehod naokoli.	Prepozna puščanje olja (možna izguba maziva, ki povzroči obrabo) ali fizične poškodbe zaradi zunanjih udarcev, ki bi lahko ogrozili celovitost ohišja pod obremenitvijo.	Preverite površine tesnil, spoje ohišja in odzračevalnik. Prepričajte se, da je odzračevalnik čist in brez ovir.

Strokovno znanje naše tovarne sega preko prodajnega mesta. Naša tehnična dokumentacija vključuje obsežna navodila za namestitev in kontrolne sezname vzdrževanja, prilagojene našim izdelkom. Če sodelujete z nami, ne pridobite le kakovostnega polžastega gonila, temveč tudi okvir znanja in podporo, ki mu zagotavljata, da zagotavlja svojo polno zasnovano življenjsko dobo in aktivno obvladuje izzive obremenitve, s katerimi se sooča vsak dan. Zanesljivost je partnerstvo in naša zaveza je, da smo vaš tehnični vir od namestitve do desetletij storitev.

---

Povzetek: Zagotavljanje dolgoročne zanesljivosti z zavedanjem obremenitve

Razumevanje, kako razmere obremenitve vplivajo na dolgoročno zanesljivost enot polžnega gonila, je temelj uspešnega inženiringa aplikacij. Gre za večplastno prepletanje mehanskih obremenitev, toplotnega upravljanja, znanosti o materialih in operativnih praks. Kot smo raziskali, neugodne obremenitve pospešijo mehanizme obrabe, kot so odrgnine, luknjice in praske, kar vodi do izgube učinkovitosti in prezgodnje okvare.

Pri Raydafon Technology Group Co., Limited se proti temu borimo s premišljeno zasnovo: od naših polžev iz kaljenega jekla in bronastih koles do naših togih ohišij in visoko zmogljivih ležajev je vsak vidik našega polžastega menjalnika zasnovan tako, da upravlja in vzdrži zahtevne profile obremenitev. Vendar pa je partnerstvo za zanesljivost skupno. Uspeh je odvisen od natančnega izračuna servisnih faktorjev, toplotnih omejitev in zunanjih obremenitev med izbiro, čemur sledi natančna namestitev in kultura proaktivnega vzdrževanja.

Če na obremenitev ne gledate kot na eno samo številko, temveč kot na dinamični življenjski profil, in z izbiro partnerja menjalnika z ustrezno inženirsko globino spremenite kritično komponento v zanesljivo sredstvo. Vabimo vas, da izkoristite naše dve desetletji izkušenj. Naj vam naša ekipa inženirjev pomaga pri analizi vaših specifičnih pogojev obremenitve, da določite optimalno rešitev polžastega menjalnika, ki zagotavlja zmogljivost, dolgo življenjsko dobo in največjo donosnost vaše naložbe.

Obrnite se na Raydafon Technology Group Co., Limiteddanes za podroben pregled aplikacije in priporočilo izdelka. Prenesite našo obsežno tehnično belo knjigo o izračunu obremenitve ali od naših inženirjev zahtevajte revizijo lokacije, da ocenijo vaše trenutne pogonske sisteme.

---

Pogosto zastavljena vprašanja (FAQ)

V1: Katera je najbolj škodljiva vrsta obremenitve za polžasti menjalnik?
A1: udarne obremenitve so običajno najbolj škodljive. Nenaden skok navora velikega obsega lahko v trenutku raztrga kritični oljni film med polžem in kolesom, kar povzroči takojšnjo obrabo lepila (odrgnine) in potencialno pokanje zob ali ležajev. Povzroča tudi visoke cikle stresa, ki pospešujejo utrujenost. Medtem ko so trajne preobremenitve škodljive, trenutna narava udarnih obremenitev pogosto ne pušča časa za vztrajnost sistema, da absorbira udarec, zaradi česar so še posebej hude.

V2: Kako neprekinjena preobremenitev pri, recimo, 110 % nazivnega navora vpliva na življenjsko dobo?
A2: Stalna preobremenitev, tudi neznatna, drastično skrajša življenjsko dobo. Razmerje med obremenitvijo in življenjsko dobo ležaja/zobnika je pogosto eksponentno (po razmerju kocka-zakon za ležaje). Preobremenitev 110 % lahko zmanjša pričakovano življenjsko dobo ležaja L10 za približno 30-40 %. Še bolj kritično je, da zviša delovno temperaturo zaradi povečanega trenja. To lahko privede do toplotnega uhajanja, kjer se bolj vroče olje razredči, kar vodi do večjega trenja in še bolj vročega olja, kar na koncu povzroči hitro razgradnjo maziva in katastrofalno obrabo v kratkem času.

V3: Ali lahko večji servisni faktor popolnoma zagotovi zanesljivost pri spremenljivih obremenitvah?
A3: Večji servisni faktor je ključna varnostna rezerva, ni pa absolutno jamstvo. Upošteva neznanke v naravi in ​​pogostosti obremenitve. Vendar pa je zanesljivost odvisna tudi od pravilne namestitve (poravnava, montaža), ustreznega mazanja in okoljskih dejavnikov (čistoča, temperatura okolja). Uporaba visokega servisnega faktorja izbere robustnejši menjalnik z večjo inherentno zmogljivostjo, vendar ga je treba še vedno pravilno namestiti in vzdrževati, da se doseže ta polna potencialna življenjska doba.

V4: Zakaj je toplotna zmogljivost tako pomembna pri razpravi o obremenitvi?
A4: V polžastem menjalniku se pomemben del vhodne moči izgubi kot toplota zaradi drsnega trenja. Obremenitev neposredno določa velikost te izgube zaradi trenja. Toplotna zmogljivost je hitrost, s katero lahko ohišje menjalnika odda to toploto v okolje, ne da bi notranja temperatura presegla varno mejo za mazivo (običajno 90-100 °C). Če uporabljena obremenitev proizvaja toploto hitreje, kot jo je mogoče odvesti, se bo enota pregrela, razgradila olje in povzročila hitro odpoved, tudi če so mehanske komponente dovolj močne, da prenesejo navor.

V5: Kako previsne obremenitve posebej poslabšajo stanje polžastega menjalnika?
A5: Prečne obremenitve ustvarjajo upogibni moment na izhodni gredi. To silo prenašajo ležaji odgonske gredi. Prekomerni OHL povzroči prezgodnjo utrujenost ležaja (brinelling, lupljenje). Prav tako nekoliko upogiba gred, zaradi česar je natančna mreža med polžem in kolesom napačno poravnana. Ta neusklajenost koncentrira obremenitev na enem koncu zoba, kar povzroča lokalizirane luknjice in obrabo, povečuje zračnost ter povzroča hrup in vibracije. Učinkovito spodkopava skrbno zasnovano porazdelitev obremenitve zobnika.

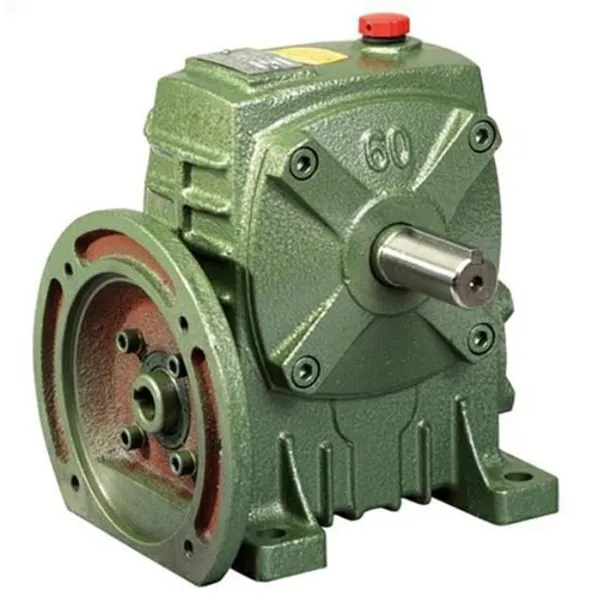

Polžasti menjalnik tehnologije Raydafon: ključni konstrukcijski parametri za odpornost na obremenitve
