Hidravlični cilinder protiuteži žerjava
  • Hidravlični cilinder protiuteži žerjavaHidravlični cilinder protiuteži žerjava
  • Hidravlični cilinder protiuteži žerjavaHidravlični cilinder protiuteži žerjava

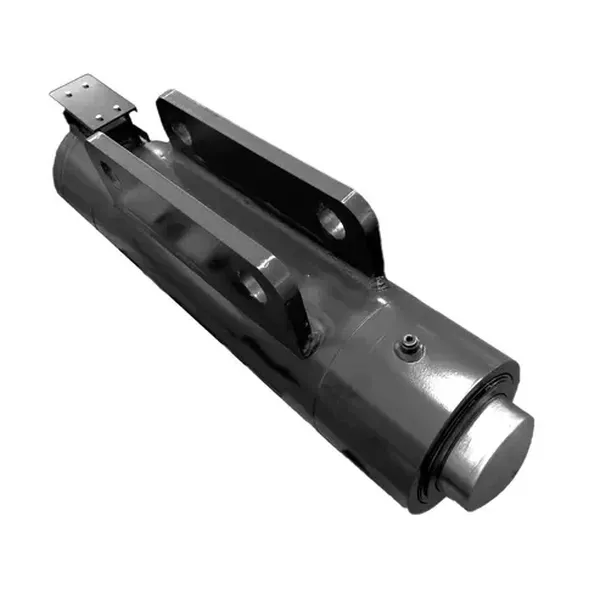

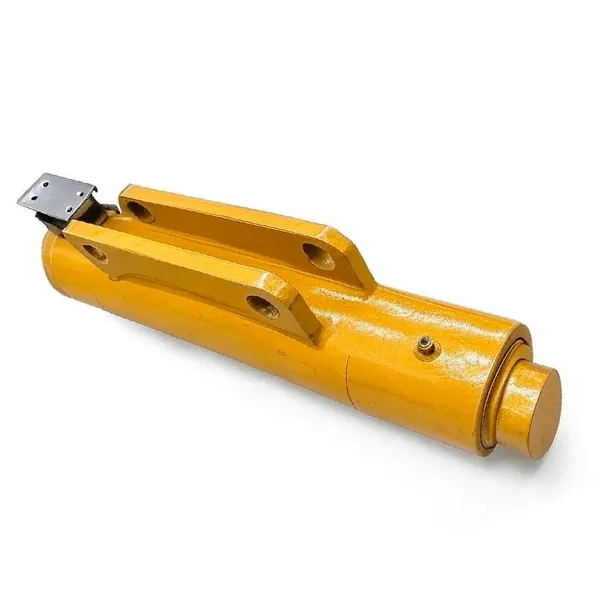

Hidravlični cilinder protiuteži žerjava

Hidravlični cilinder protiuteži žerjavaza avtodvigala in pristaniško opremo. Premakne blok protiuteži v realnem času, da ohrani nihanje ogrodja znotraj ±1° in zmanjša izklope zaradi neuravnoteženosti. Izdelan za žerjave za vse terene razreda QAY220 200–220 t.

DolgčasΦ200 mm· PalicaΦ100 mm· Možganska kap180 mm· Delovni tlak25 / 40 MPa· Teža124 kg· Risba št.QAY220.12/13A-00· Legirano jeklo razreda 35CrMo · Tovarna ISO 9001 · MOQ 1 kos · Na voljo meri po meri · Ponudba v 24 urah.

Vrtina Φ200 · Palica Φ100 · 25/40 MPa · Tovarna OEM

Hidravlični cilinder protiuteži žerjava zaMobilna dvigala in pristaniška oprema – Hod po meri, 24-urna ponudba

Raydafon izdeluje hidravlični cilinder protiuteži žerjava, ki ohranja vašo roko uravnoteženo, ko se tovor premika. Izdelan iz visoko trdnega legiranega jekla s kromirano ali protikorozijsko površinsko obdelavo zagotavlja stabilno moč, nadzor nihanja ogrodja ±1° in več kot 15-odstotni prihranek energije v primerjavi z običajnimi cilindri pri enakovredni obremenitvi. Neposredna tovarniška dobava iz Ningboja na Kitajskem — nadzor procesa ISO 9001, MOQ 1 kos, na voljo je hod po meri in vmesnik za montažo.

izvrtina (D)
Φ200 mm
palica (d)
Φ100 mm
Hod (S)
180 mm
Razdalja namestitve
530 mm
Delovni tlak
25 / 40 MPa
Teža
124 kg
Risba št.
QAY220.12/13A-00
MOQ
1 kos

Kaj naredi hidravlični cilinder protiuteži žerjava na vašem žerjavu

Hidravlični cilinder protiuteži je glavni aktuator sistema protiuteži avtodvigala. Ko se roka razširi, valj premakne blok protiuteži v realnem času, da ohrani težišče žerjava znotraj varnega ovoja. Brez tega se žerjav zanaša na fiksno protiutež — kar pomeni, da se dvižna zmogljivost zmanjša ali pa mora biti šasija težja, kot je potrebno.

Raydafonov valj protiuteži deluje s hidravličnim krmilnim sistemom žerjava za pretvorbo signalov senzorja ali operaterja v natančno pozicioniranje protiuteži. Rezultat je bolj gladko gibanje ogrodja, manj nihanja pri dvigovanju v vetrovnih dneh in manj nepričakovanih izklopov zaradi alarmov za neuravnoteženost. Za nakupe kupcevindustrijski hidravlični cilindri, je to komponenta, ki najbolj neposredno vpliva na čas cikla in varnostno rezervo.

Če vaš žerjav uporablja drugačno funkcijo protiuteži - na primer sistem dvižne konzole - primerjajtehidravlični cilinder dviganja žerjavaali prebrskajte celotnoponudba hidravličnih cilindrov mobilnih žerjavovpred izbiro.

Specifikacije hidravličnega cilindra protiuteži žerjava

Spodnji standardni model pokriva večino sistemov protiuteži mobilnih žerjavov 200–220 t. Na voljo so vrtina po meri, hod in razdalja vgradnje — pošljite svojo risbo in v 24 urah vam bomo vrnili priporočilo glede velikosti.

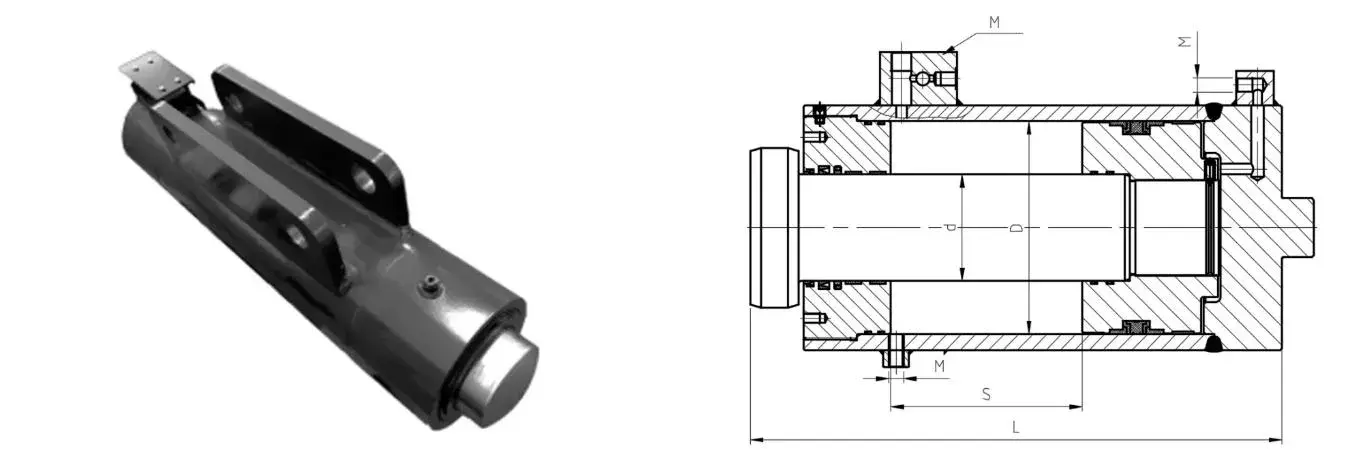

Crane counterweight hydraulic cylinder dimension drawing QAY220.12/13A-00

Merska risba hidravličnega cilindra protiuteži žerjava — QAY220.12/13A-00

Standardni hidravlični cilinder protiuteži žerjava — tehnični podatki
Ime cilindra Risba št. Bore D Rod d Možganska kap S Montažna razdalja L Delovni tlak Vmesnik M Teža
Hidravlični cilinder protiuteži QAY220.12/13A-00 Φ200 mm Φ100 mm 180 mm 530 mm 25 MPa / 40 MPa 3-G1/4 · M20×1,5 · 2-M14×1,5 124 kg
Premer izvrtine Φ200 mm Palica Φ100 mm Hod 180 mm 25 / 40 MPa 124 kg QAY220.12/13A-00

Ni velikosti, ki jo potrebujete? Izdelujemo tudi cilindre protiuteži po meri za druge tonažne razrede žerjavov. Pošljite vmesnik za vrtino, gib, tlak in montažo — ali preprosto posredujte svojo številko risbe — in naši inženirji bodo potrdili ujemanje.

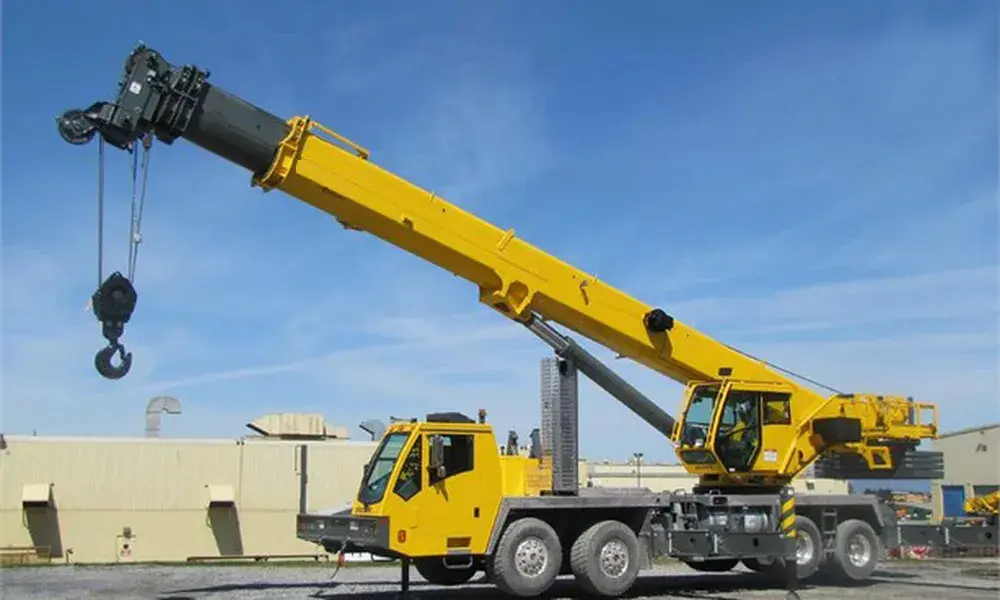

Crane counterweight hydraulic cylinder installed on mobile crane counterweight system

Zakaj inženirji za nabavo izberejo protiutežne cilindre Raydafon

Trije komercialni razlogi spodbujajo ponavljajoča se naročila:daljši servisni interval, nižje vzdrževalno delo in stabilen izhod sile v celotnem gibu.

01

Telo iz legiranega jekla visoke trdnosti

Odporen na visok pritisk in velike obremenitve brez deformacij pri neprekinjenem delovanju. Površinska kromirana prevleka ali protikorozijska prevleka sta odporna na vlažne, solne in prašne pogoje na mestu.

02

Natančno pozicioniranje

Deluje s hidravličnim krmilnim sistemom žerjava za nemoteno teleskopiranje — hitro prestavljanje protiuteži med dvigovanjem in milimetrsko nastavitev ravnotežja med fino postavitvijo.

03

Modularna namestitev

Ustreza obstoječim pritrdilnim točkam žerjava brez večjih sprememb. Tesnila in servisne odprtine so dostopne s standardnimi orodji - večina zamenjav tesnil se izvede v 30 minutah na mestu.

04

Energijsko učinkovita

Izhodna sila se v realnem času prilagaja delovnim pogojem. V primerjavi z običajnimi jeklenkami enake moči je poraba energije manjša za več kot 15 %.

Aplikacije: Kjer kupci namestijo te cilindre

Hidravlični cilinder protiuteži je določen povsod, kjer mora žerjav ostati uravnotežen, medtem ko se tovor ali položaj ogrodja spreminjata. Tipične namestitve vključujejo:

Pristaniški kontejnerski žerjavi Žerjavi od ladje do obale Stolpni žerjavi Mobilni žerjavi za vse terene Žerjavi goseničarji Žerjavi za namestitev vetrnih turbin Vrvje težke opreme Postavitev jeklene konstrukcije Dviganje montažnih zgradb Ladjedelniški portalni žerjavi

Potrebujete povezano funkcijo žerjava? Preglejte celotnoserija hidravličnih cilindrov mobilnega žerjavaaliobseg teleskopskih hidravličnih cilindrovza aplikacije podaljševanja rok.

Protiutežni cilindri po meri – OEM, Private Label in proizvodnja na podlagi risb

Raydafon je proizvajalec hidravličnih cilindrov OEM, ne trgovsko podjetje. Prilagoditev poteka v našem lastnem obratu ISO 9001 v Ningboju na Kitajskem – na isti liniji, ki izdeluje naše standardne jeklenke.

A

Velikost izvrtine in droga

Od Φ40 mm do Φ400 mm izvrtine. Trda kromirana palica s prilagojenim premerom in površinsko hrapavostjo.

B

Hod in montaža

Prilagojena dolžina giba, namestitvena razdalja, izvrtina za sornik, namestitev na prirobnico ali zatič po potrebi.

C

Tlak in tesnila

Delovni tlak do 40 MPa in več. Znamke tesnil, ki ustrezajo vaši delovni temperaturi in tekočini.

D

Premaz in označevanje

Kromiranje, protikorozijski premaz ali barvanje. Na voljo so imenska tablica in oznake lastne blagovne znamke.

Pošljite risbo PDF, DWG, DXF ali STEP s svojim delovnim tlakom, pretokom in montažnim vmesnikom. Naši inženirji vam v 24 urah vrnejo priporočilo glede velikosti in tovarniško ceno.

Kontrola kakovosti, certifikati in 12-mesečna garancija

Vsak valj protiuteži prestane dokumentirano inšpekcijsko pot pred odpremo – sled dokazov, na katero se čezmorski kupci zanašajo pri odobritvi prodajalca in vhodnem pregledu.

  • ISO 9001 certificiran proizvodni proces
  • Dohodni zapisi o preverjanju in toplotni obdelavi jekla
  • Poročilo o honanju izvrtin, debelini kroma palice in hrapavosti površine
  • Tlačni preizkus pri 1,5 × nazivnem delovnem tlaku pred pakiranjem
  • Pregled prileganja tesnila, hoda in montažnih dimenzij
  • 12-mesečna omejena garancija za proizvodne napake

Kako naročiti: MOQ, dobavni rok, pakiranje in pošiljanje

MOQ

1 kos

Standardne velikosti pošiljamo od 1 kosa. Količinska cena od 20 kosov za projekte OEM.

VODITE

15 – 30 dni

Po potrditvi žrebanja in depozitu. Oblikovanje po meri se lahko podaljša do 45 dni.

PAKIRAJTE

Leseno ohišje

VCI folija proti rjavenju, sušilno sredstvo, prilagojena paleta za velike izvrtine. Standardna izvozna embalaža.

LADJA

Morje/Zrak/Ekspres

Pogoji EXW, FOB, CIF in DDP. Celotni izvozni dokumenti: CI, PL, CO, obrazec A/E, potrdilo o materialu.

Hidravlični cilinder protiuteži žerjava — pogosta vprašanja kupcev

Kakšna je funkcija hidravličnega cilindra protiuteži žerjava?

Blok protiuteži premakne v realnem času, da ohrani težišče žerjava znotraj varnega ovoja, ko se roka razširi ali se tovor premakne. To omogoča lažjemu podvozju, da dvigne enak tovor, zmanjša nihanje ogrodja in odpravi zaustavitve, ki jih povzročajo alarmi za neuravnoteženost.

Kakšna je standardna specifikacija vašega cilindra protiuteži žerjava?

Vrtina Φ200 mm, drog Φ100 mm, hod 180 mm, vgradna razdalja 530 mm, delovni tlak 25 MPa in 40 MPa, vmesnik 3-G1/4 · M20×1,5 · 2-M14×1,5, teža 124 kg. Številka risbe QAY220.12/13A-00.

Ali lahko prilagodite izvrtino, gib in montažni vmesnik?

ja Izdelujemo cilindre protiuteži po meri z izvrtino od Φ40 mm do Φ400 mm, gibom in razdaljo namestitve po meri, izvrtino za sornik ali prirobnico in poljubnim zahtevanim navojem vmesnika. Pošljite risbo PDF, DWG, DXF ali STEP in ponudili vam bomo ponudbo v 24 urah.

Kakšen je največji delovni tlak?

Standardni model je ocenjen na 25 MPa neprekinjeno in 40 MPa na vršni vrednosti. Višje stopnje tlaka so na voljo na zahtevo z usklajeno izbiro tesnila in debelino kroma palice.

Kakšni so MOQ, dobavni rok in garancija?

MOQ 1 kos za standardne velikosti. Dobavni rok 15–30 dni po potrditvi žrebanja in pologu. 12-mesečna omejena garancija za proizvodne napake. Popolni izvozni dokumenti so priloženi vsaki pošiljki.

Kateri modeli žerjavov uporabljajo ta cilinder protiuteži?

Zasnovan je za mobilne žerjave razreda QAY220 in enakovredne 200–220 t žerjave za vse terene. Dobavljamo tudi cilindre protiuteži za druge tonažne razrede — pošljite svoj model žerjava in številko risbe za preverjanje združljivosti.

Kako namestim valj protiuteži na obstoječi žerjav?

Cilinder ima modularno montažno zasnovo, ki se prilega obstoječim montažnim točkam žerjava brez večjih sprememb. Pred naročilom potrdite premer pritrdilnega zatiča, namestitveno razdaljo in hidravlični vmesnik. Podrobne risbe za namestitev so priložene pošiljki. Naši inženirji lahko tudi pregledajo vaš načrt namestitve pred dostavo.

Ali lahko naročim vzorec, preden oddam množično naročilo?

ja Naročila vzorcev so sprejeta za standardne velikosti. Stroški vzorca in prevoza so navedeni ločeno in jih je mogoče pripisati prvemu velikemu naročilu.

Zahtevajte ponudbo za protiutežni cilinder žerjava

Pošljite svoj model žerjava, številko risbe ali delovni tlak. Naši inženirji odgovorijo v 24 urah s priporočilom velikosti in tovarniško ceno.
