Žerjavni hidravlični cilinder

Hidravlični cilinder dviganja žerjava Raydafon je cilinder za krmiljenje kota ogrodja za mobilne žerjave in pristaniške stroje. Referenčni model ZXSTC1000S.2.5-00: izvrtina Φ320, palica Φ280, hod 4000 mm, vgradna razdalja 4750 mm, delovni tlak 32 MPa, dinamični potisk 3000 kN v realnem času, teža enote 1522 kg. Ohišje je 7-prehodno kovano iz visokotrdnega legiranega jekla letalskega razreda, dvojno starano za stabilizacijo natezne trdnosti nad 1250 MPa. Trojno progresivno tesnilo s kompozitnim obročem iz perfluoroeter gume, uvoženim iz Nemčije, in 5 μm stopničastim robom za prah. Integriran elektrohidravlični servo z ±0,03 mm magnetostriktivno pozicijsko povratno informacijo za 0,08 mm/s stabilnost pri ultra nizkih hitrostih. 5000-urni cikel brez vzdrževanja. Izvrtina po meri Φ50-500 mm, odporna na sol in prah. MOQ 5 enot, dobavni rok 45-60 dni v razsutem stanju. Za ponudbo pošljite model žerjava, zahtevano silo in količino.
Odpiranje žerjava · Model ZXSTC1000S.2.5-00

Hidravlični cilinder dviganja žerjava po meri za mobilne žerjave in pristaniške stroje – Neposredna dobava proizvajalca originalne opreme

Hidravlični cilinder dviganja žerjava nadzoruje kot ogrodja na mobilnih žerjavih. Raydafon ga izdeluje z dvojno delujočo večstopenjsko teleskopsko zasnovo, ki se razteza na velike razdalje in se kompaktno umakne. Telo je 7-prehodno kovano iz visokotrdnega legiranega jekla letalskega razreda in dvojno starano za stabilizacijo natezne trdnosti nad 1250 MPa. Trojno progresivno tesnjenje in magnetostrikcijski servo modul se spopadata s solnim pršenjem, prahom in zahtevami po natančnosti pristaniških in vetrnih delovnih ciklov.

3000 kN Dinamični potisk v realnem času
32 MPa Delovni tlak
Φ320×Φ280 Izvrtina × palica
4000 mm Možganska kap
5000 h Brez vzdrževanja
Referenčni model

ZXSTC1000S.2.5-00 — Celotna specifikacija

Referenčni model je dejanska proizvodna konfiguracija, ki se uporablja za vezja dviganja premičnih žerjavov za težka dvigala. Vrtina in hod po meri sta na voljo pri istem postopku risanja.

Ime cilindra Številka risbe Vrtina ΦD Rod Φd Možganska kap S Namestite. L Pritisk Pristanišče Teža
Odmični hidravlični cilinder ZXSTC1000S.2.5-00 Φ320 Φ280 4000 mm 4750 mm 32 MPa 2-M27×2
4-G1/4
1522 kg

Tokokroge žerjavov z različnimi vzorci potiska ali montaže lahko izdelate po vaši risbi. Pošljite znamko in model žerjava, zahtevani potisk in montažno risbo. Za širšo ponudbo cilindrov za mobilne žerjave glejteHidravlični cilindri mobilnih žerjavovkategorijo.

Inženirski globoki potop

Štiri tehnologije, zaradi katerih je ta jeklenka drugačna

01

Popoln prilagodljiv nadzor obremenitve

Ohišje cilindra je kovano iz letalskega materiala. Raydafon uporablja prilagojeno legirano jeklo visoke trdnosti, ki gre skozi sedem prehodov kovanja in nato toplotno obdelavo z dvojnim staranjem. Dvojno staranje stabilizira strukturo materiala, tako da natezna trdnost ostane nad 1250 MPa. Na potisnem valju s 3000 kN, ki izvaja neprekinjene cikle dviganja, je ta zrnata struktura tista, ki ohranja stabilno življenjsko dobo zaradi utrujenosti pod tlakom 32 MPa.

≥1250 MPa natezna trdnost
02

Mikronski natančen servo nadzor

Raydafonova inženirska ekipa je razvila integriran elektrohidravlični servo modul, ki nadomešča tradicionalno ločeno nastavitev krmiljenja ventilov. Skupina ventilov uporablja jedra servo ventilov letalskega razreda in magnetostrikcijski senzor premika z natančnostjo ±0,03 mm. Ta kombinacija podpira stabilno delovanje pri izjemno nizkih hitrostih pri 0,08 mm/s, tako da lahko upravljavec postavi roko brez zdrsa ali prestopanja med operacijami finega nakladanja.

±0,03 mm natančnost senzorja
03

Ekstremna okoljska dolgotrajna zaščita

Pristaniški stroji opazijo erozijo solnega pršila. Metalurška oprema vidi visokotemperaturni prah. Raydafon je za oba zgradil trojno progresivno tesnilno zaščitno strukturo. Glavno tesnilo je kompozitni obroč iz perfluoroetrske gume, uvožen iz Nemčije, z zasnovo z dvojnimi ustnicami za dvosmerno kompenzacijo tlaka. Srednja plast uporablja stopničasto ustnico za prah, ki prestreže trdne delce, večje od 5 μm. Zmogljivost proti onesnaževanju je 40 % višja kot pri tradicionalnem enostranskem tesnilu. Kombinirani cikel je ocenjen na 5000 ur brez vzdrževanja.

5 μm ustnica za prah
04

Energetsko učinkovit hidravlični sistem

Raydafonova zasnova za varčevanje z energijo izhaja iz analize, kako gradbeni stroji dejansko delujejo. Vezje diferencialne amplitude zmanjša prostornino kroženja hidravličnega olja za 35 % v pogojih brez obremenitve. V kombinaciji s skupino črpalk s sinhronim motorjem s trajnim magnetom z visoko učinkovitostjo se celovita poraba energije sistema zmanjša za 28 % v primerjavi s tradicionalno rešitvijo. Na žerjavu, ki dela v 8-urnih izmenah, to pomeni merljivo zmanjšanje porabe goriva ali baterije.

-28 % sistemska energija

Zakaj hidravlični cilindri Raydafon Crane Luffing

A

20 let na področju hidravlike

Raydafon že dve desetletji izdeluje hidravlične cilindre. Inženirska ekipa razvija cilinder, servo modul in sistem tesnil znotraj podjetja, tako da se spremembe specifikacij obravnavajo pri viru, ne prek zunanjih dobaviteljev.

B

Popoln nadzor od kovanja do montaže

Kovanje karoserije, toplotna obdelava, honanje, kromiranje, montaža tesnil in tlačni preizkus se izvajajo v tovarni Raydafon. To ohranja sledljivost nedotaknjeno in zmanjšuje odstopanje serije, ki jo dobite od več dobaviteljev.

C

Neposredna tovarniška cena

Prodano po modelu neposredne prodaje. Primerljiva zmogljivost pri približno 60 % stroškov evropskih in ameriških znamk pri enaki ravni specifikacij. Brez dodane trgovalne marže med tovarno in kupcem.

D

Popolna prilagoditev specifikacij

Premer izvrtine cilindra od Φ50 mm do Φ500 mm je mogoče izdelati po meri. Hod, namestitvena razdalja, tip vrat in vzorec namestitve so izdelani glede na vašo risbo, tako da se lahko nestandardni modeli žerjavov natančno ujemajo.

E

Preverjeno v pristaniških in vetrnih pogojih

Sistem trojnega tesnjenja in servo modul sta bila zgrajena za pogoje razprševanja soli pristaniških strojev in dvigovanja težkih tovorov zaradi vetra. Zasnova je namenjena resničnim delovnim mestom, ne laboratorijskim pogojem.

F

OEM podpora

Send a crane brand and model, or a drawing number. Raydafon vzvratni inženiring, vzorce in ponudbe prilagojene serije na isti risbi. Supports private label packaging for OEM customers.

Dimenzijske risbe

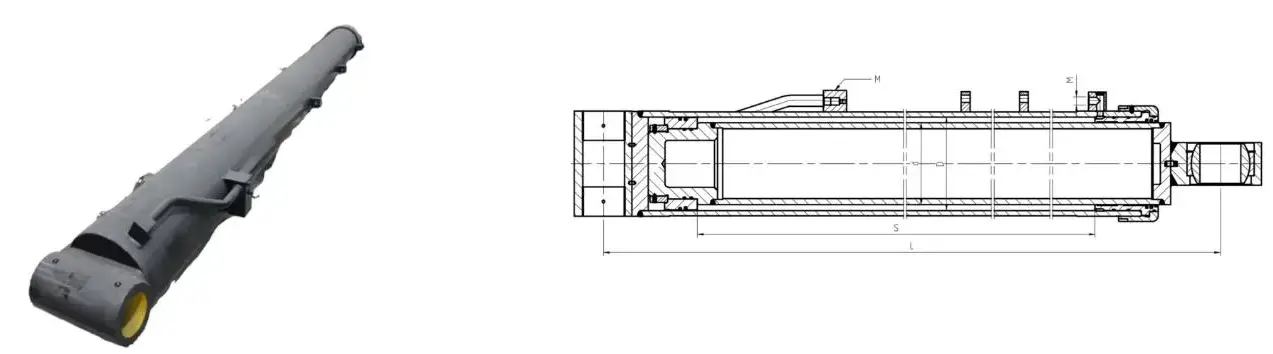

Crane luffing hydraulic cylinder dimension drawing
Pregled namestitve — vmesnik izvrtina/palica, položaj vrat in vzorec namestitve

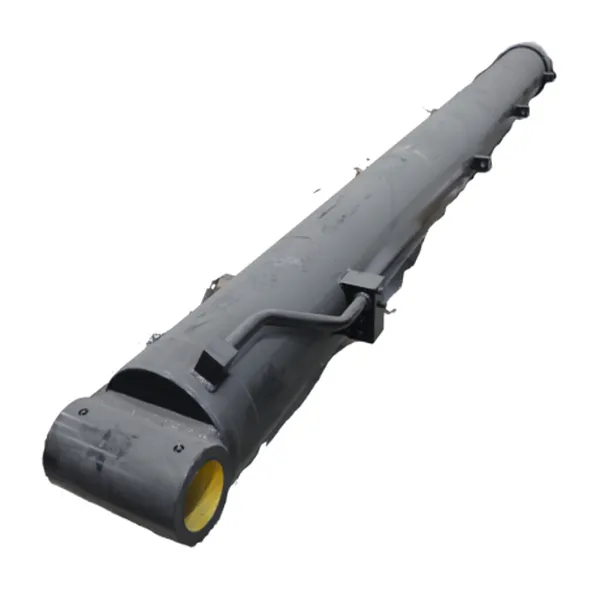

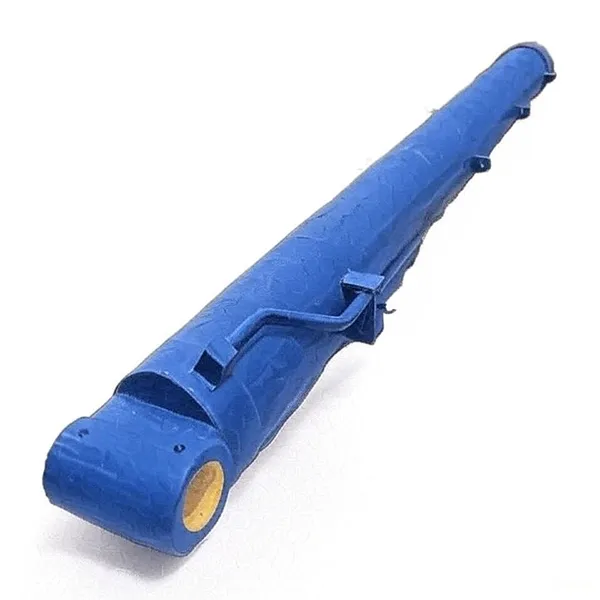

Crane luffing hydraulic cylinder product view
Pogled na izdelek — ohišje valja in sklop palice
Crane luffing hydraulic cylinder detail
Podrobnosti vrat in tesnila — 2-M27×2 plus vmesnik 4-G1/4
Crane luffing hydraulic cylinder application
Referenčna uporaba — nameščeno na vezju dviganja premičnih žerjavov

Kje se uporabljajo hidravlični cilindri za premikanje žerjavov

01

Avtodvigala

Nadzor kota rok na tovornjakih in mobilnih žerjavih za vse terene. Obvlada potisk, ki je potreben za dvig in držanje ogrodja pod polno obremenitvijo.

02

Pristaniški stroji

Žerjavi od ladje do obale in žerjavi v okoljih s solnim pršenjem. Trojno progresivno tesnilo in trda kromirana prevleka podaljšujeta cikel vzdrževanja pri obalnih operacijah.

03

Oprema za vetrno energijo

Odmik rok žerjava na plovilih za namestitev in vzdrževanje. Visoka stabilnost potiska in servo krmiljenje na mikronski ravni za natančno pozicioniranje na morju.

04

Težka gradnja in metalurgija

Industrijska dvižna oprema v pogojih visoke temperature in prahu. Tokokrog za varčevanje z energijo zmanjša porabo goriva ali baterije pri dolgih izmenah.

Specifikacija naročila

Referenčni model
ZXSTC1000S.2.5-00
Dinamični potisk v realnem času
3000 kN
Delovni tlak
32 MPa
Premer izvrtine
Φ320 mm (na voljo po meri Φ50-500 mm)
Premer palice
Φ280 mm
Možganska kap
4000 mm
Namestitvena razdalja
4750 mm
Teža enote
1522 kg
Vrata / vmesnik
2-M27×2 plus 4-G1/4
Kovanje telesa
7-prehodno kovano letalsko legirano jeklo, dvojno starano do ≥1250 MPa natezne trdnosti
Servo krmiljenje
Integriran elektrohidravlični servo, magnetostrikcijski senzor ±0,03 mm natančnost, ultra nizka hitrost 0,08 mm/s
Tesnjenje
Trojno progresivno tesnilo, glavni obroč iz kompozita nemškega perfluoroetra, 5 μm stopničasta ustnica za prah
Varčevanje z energijo
Diferencialno amplitudno vezje, 35 % manj kroženja olja brez obremenitve, 28 % manjša poraba energije sistema
Cikel vzdrževanja
5000 ur brez vzdrževanja
Prilagajanje
Popolne specifikacije izvrtine po meri Φ50–500 mm, embalaža OEM in lastna blagovna znamka
MOQ
5 enot na model
Čas izvedbe v razsutem stanju
45-60 dni po pologu in odobritvi risanja
Osnova kotacije
Model žerjava in tonaža, zahteva po potisku, specifikacija vrtine/hoda, velikost priključka, količina, ciljno pristanišče

Kako gre vaše naročilo prek Raydafona

  1. 01

    Povzetek prijave

    Pošljite model žerjava in tonažo, zahtevani potisk, specifikacijo vrtine/hoda, velikost priključka, količino in ciljno pristanišče.

  2. 02

    Izbira modela in ponudba

    Raydafon potrdi, ali referenčni model ustreza ali je potrebna izdelava po meri. Ponudba FOB Ningbo je izdana s časovnim rokom.

  3. 03

    Odobritev risbe

    Za sestave po meri Raydafon izvede obratni inženiring dela OEM, izdela vzorec in s kupcem potrdi dimenzije izvrtine, hoda, namestitvene razdalje in odprtin.

  4. 04

    Kovanje in toplotna obdelava

    7-prehodno kovanje in toplotna obdelava z dvojnim staranjem stabilizirata telo na natezno trdnost nad 1250 MPa. Sledi brušenje in trdo kromiranje.

  5. 05

    Montaža in tlačni preizkus

    Bat, tesnila, servo modul in pufer so sestavljeni. Cilinder je preizkušen pod tlakom pri 32 MPa in preizkušen z gibom glede gladkosti in servo odziva.

  6. 06

    Pakiranje in pošiljanje

    Cylinders are packed in reinforced wooden cases with anti-rust oil and protective end caps. Pošilja se po morju, zraku ali ekspresno s seznamom pakiranja, računom in poročilom o pregledu.

Dokumentacija in podpora kakovosti

  • ✓
    Certifikat materiala

    Certifikat za ohišje iz legiranega jekla, zapis o toplotni obdelavi z dvojnim staranjem, podatkovni list o tesnilni spojini, ki je priložen vsaki pošiljki.

  • ✓
    Poročilo o tlačnem preizkusu

    Vsaka jeklenka je bila pred pakiranjem testirana na tlak 32 MPa. Beleži se puščanje, gladkost giba, odziv servo in prileganje vrat.

  • ✓
    Zapisnik o pregledu dimenzij

    Mere izvrtine, palice, giba, namestitvene razdalje in odprtin so zabeležene glede na naročeno specifikacijo ali risbo stranke.

  • ✓
    Izvozno pakiranje

    Ojačano leseno ohišje z oljem proti rji in zaščitnimi končnimi pokrovi. Velike serije jeklenk, paletirane in privezane za pomorski prevoz.

Pogosto zastavljena vprašanja

Kaj je hidravlični cilinder za premikanje žerjava?

Hidravlični cilinder dviganja žerjava je hidravlična komponenta, ki nadzoruje kot ogrodja na mobilnem žerjavu. Luffing se nanaša na dviganje ali spuščanje ogrodja, valj pa to gibanje poganja prek dvostopenjske teleskopske zasnove z dvojnim delovanjem. Je eden od jedrnih valjev na mobilnih žerjavih poleg cilindra protiuteži in cilindra izvlečnega droga.

Kaj je referenčni model in njegov potisk?

Referenčni model je ZXSTC1000S.2.5-00 s 3000 kN dinamičnega potiska v realnem času, 32 MPa delovnega tlaka, Φ320 mm izvrtine, Φ280 mm palice, 4000 mm hoda, 4750 mm namestitvene razdalje in 1522 kg teže na enoto. Raydafon podpira vrtino in gib po meri za blagovne znamke žerjavov OEM.

Kateri material in postopek kovanja sta uporabljena?

Ohišje cilindra je 7-prehodno kovano iz letalskega legiranega jekla visoke trdnosti, nato pa je dvojno starano za stabilizacijo natezne trdnosti nad 1250 MPa. Ta postopek kovanja izboljša zrnato strukturo in vzdržljivost v primerjavi z običajnim litjem ali strojno obdelavo iz paličastega materiala, kar je pomembno pri potisnem cilindru s 3000 kN, ki izvaja neprekinjene dvižne cikle.

Kako natančen je servo nadzor?

Raydafon uporablja integriran elektrohidravlični servo modul z jedri servo ventilov letalskega razreda in magnetostrikcijskim senzorjem premika z natančnostjo ±0,03 mm. To podpira stabilno delovanje pri ultra nizkih hitrostih pri 0,08 mm/s, tako da lahko upravljavec natančno postavi roko brez zdrsa.

Kako deluje sistem trojnega tesnjenja?

Trojna progresivna tesnilna struktura ima tri plasti. Glavno tesnilo je kompozitni obroč iz perfluoroetrske gume, uvožen iz Nemčije, z zasnovo z dvojnimi ustnicami za dvosmerno kompenzacijo tlaka. Srednja plast uporablja stopničasto ustnico za prah, ki prestreže trdne delce, večje od 5 μm. Zunanja plast zagotavlja dodatno zaščito brisalcev. Zmogljivost proti onesnaževanju je 40 % višja kot pri tesnilu z eno ustnico.

Kaj je mehanizem varčevanja z energijo?

Raydafon uporablja inovativno vezje diferencialne amplitude, ki zmanjša prostornino kroženja hidravličnega olja za 35 % v pogojih brez obremenitve. V kombinaciji s skupino črpalk s sinhronim motorjem s trajnim magnetom z visokim izkoristkom se celovita poraba energije sistema zmanjša za 28 % v primerjavi s tradicionalno rešitvijo.

Kakšen je cikel vzdrževanja in obseg prilagajanja?

Jeklenka je zasnovana za 5000-urni cikel brez vzdrževanja v okoljih s solnim pršenjem in prahom. Raydafon podpira popolno prilagoditev premerov izvrtin valja od Φ50 mm do Φ500 mm, plus embalažo OEM in zasebno blagovno znamko. MOQ je 5 enot na model.

Kako zahtevam ponudbo?

Pošljite svoj model žerjava in tonažo, zahtevani potisk, specifikacijo vrtine/hoda, velikost priključka, količino in ciljno pristanišče. Raydafon bo potrdil model ali zasnoval izdelavo po meri, nato pa ponudil ponudbo FOB Ningbo s časom dobave in podrobnostmi pakiranja.

Ste pripravljeni na nabavo hidravličnih cilindrov za dviganje žerjava po meri?

Pošljite svoj model žerjava in tonažo, zahtevani potisk, specifikacijo vrtine/hoda in količino naročila. Raydafon bo potrdil model ali zasnoval izdelavo po meri, nato pa ponudil ponudbo FOB Ningbo s časom dobave in podrobnostmi pakiranja.
