Najlonski čelni zobniki

Raydafon proizvaja najlonske čelne zobnike po meri iz PA66, POM, UHMWPE, ABS, PTFE, PPS in PEEK v lastni tovarni v Ningboju na Kitajskem. Moduli obsegajo od M1 do M12 in več, stopnje natančnosti od DIN6 do DIN9, izdelani po ISO, DIN, ANSI, JIS, BS ali vaši lastni risbi. PA66, ojačan z vlakni, zagotavlja približno 60 % daljšo življenjsko dobo kot standardni najlon, zobniki pa so samomazalni – brez oljne točke, tišji tek in delček teže kovine. Prototipe je mogoče strojno obdelati, preden se uporabijo orodja, nato pa premakniti v modeliranje za volumen. Čas dobave vzorca je 20 delovnih dni, razsutega tovora 25 dni, plačilo s T/T ali L/C, cene vzorcev od 2 USD do 100 USD, odvisno od velikosti in materiala. Tipične uporabe vključujejo avtomatske krmilne stroje, ravnanje s polprevodniki, medicinsko opremo, sončne sledilnike, strojna orodja in parkirne sisteme. Pošljite svojo risbo ali vzorec za ponudbo v 24 urah.

Najlonski čelni zobniki – oblikovani in obdelani po meri, od M1 do M12

Raydafon proizvaja najlonske čelne zobnike iz PA, POM, UHMWPE, ABS, PTFE, PPS in PEEK za pogone, ki potrebujejo tiho delovanje in brez mazanja. Moduli od M1 do M12 (in več), natančnost do DIN6–DIN9, standardi do ISO, DIN, ANSI, JIS in BS, izdelani po risbi ali vzvratno inženirstvo iz vašega vzorca.

Razpon modulov
M1 – M12+
Materiali
PA / POM / PEEK …
Razred natančnosti
DIN6 – DIN9
Čas izvedbe vzorca
20 delovnih dni
Čas izvedbe v razsutem stanju
25 dni
Plačilni pogoji
T/T, L/C

Najlonski čelni zobniki po meri – proizvajalec in dobavitelj na Kitajskem

Raydafon izdeluje čelne zobnike iz najlona po naročilu v lastni delavnici v Ningboju na Kitajskem za proizvajalce originalne opreme, ki potrebujejo določeno število zob, izvrtino, pesto ali material namesto dela iz kataloga. Pošljite dimenzionirano risbo ali vzorec orodja in izrezali ga bomo ali oblikovali v skladu s polimerom, ki ustreza vaši obremenitvi, hitrosti in okolju. Ker se ukvarjamo z oblikovanjem in strojno obdelavo, se lahko isti projekt začne s strojno obdelanim prototipom in premakne na oblikovan proizvodni del, ko je geometrija določena - kar odstrani tveganje orodja iz vaših prvih vzorcev.

Tipični kupci so izdelovalci avtomatskih strojev za sestavljanje in krmiljenje, opreme za ravnanje s polprevodniki, medicinskih pripomočkov, obdelovalnih strojev, parkirnih sistemov in transportne opreme, kjer samomazalni menjalnik odstrani točko oljenja iz načrta vzdrževanja. Če potrebujete družino plastičnih zobnikov namesto samo čelnega zobnika, si oglejte celotnoplastično orodjeobseg; če dajatev presega polimer, kovinačelni zobniklinija iz iste tovarne ga pokriva.

Specifikacije in razpoložljive možnosti

M1 – M12+Razpon modelov (M4, M5, M8 in večji na zahtevo)
DIN6 – DIN9Natančne stopnje
+60 %Življenjska doba pri PA66, ojačanem z vlakni, v primerjavi s standardnim najlonom

Celoten list s specifikacijami. Na mobilni napravi se pomaknite po tabeli vstran, da preberete vsako vrstico.

Postavka Specifikacija
Številka modela M1, M1.5, M2, M2.5, M3, M4, M5, M8, M12 itd.
Material PA (najlon), POM, UHMWPE, ABS, PTFE, PPS, PEEK. Na voljo so PA66, ojačan z vlakni, in drugi razredi, polnjeni s steklom.
Standardno ISO, DIN, ANSI, JIS, BS in nestandardni / na risbo
Razred natančnosti DIN6, DIN7, DIN8, DIN9
Postopek izdelave Brizganje za volumen; CNC obdelava iz polimerne surovine za prototipe, majhne serije in velikosti, kjer orodja niso upravičena
Strpnost Potrjeno na funkcijo in na postopek na stopnji ponudbe; dosegljiva toleranca je odvisna od modula, debeline stene, materiala in ali je del oblikovan ali strojno obdelan
Površinska obdelava ulito, valjano, parno polirano ali peskano; obdelane dele je mogoče dokončati do risbe
Dodatne operacije Izvrtina, utor za ključ, pesto, luknja za nastavitveni vijak, kovinski vložek, raztezanje pesta, sklop z gredjo
Pakiranje Plastična vrečka + karton ali lesen kovček za večje količine in težke dele
Plačilni pogoji T/T, L/C
Čas izdelave 20 delovnih dni za vzorce, 25 dni za množična naročila
Vzorci Razpon vzorčne cene 2–100 USD, odvisno od velikosti in materiala; vzorec ekspresnega tovora, ki ga plača stranka
Aplikacija Avtomatski krmilni stroji, polprevodniška industrija, splošni industrijski stroji, medicinska oprema, oprema za sončno energijo, strojna orodja, parkirni sistemi, železniška in letalska transportna oprema za visoke hitrosti in podobno

Upoštevajte:kaljenje, rezkanje, brušenje, eloksiranje in cinkanje so postopki kovinskih zobnikov in ne veljajo za polimerne zobnike. Če risba določa te obdelave, jo bomo označili z zastavico in pred ponudbo predlagali polimerni ekvivalent – ​​razred, polnjen s steklom, ulit zaključek ali strojno obdelan plastični del.

Izbira pravega polimera za vašo opremo

NAJPOGOSTEJŠE

PA/najlon 66

Trden, odporen na udarce in naravno samomazljiv. PA66, ojačan z vlakni, zagotavlja približno 60 % daljšo življenjsko dobo kot standardni najlon, zaradi česar je privzeto uporabljen za pogone na montažnih linijah in napravah. Absorbira vlago, zato omogoča rahle dimenzijske premike v vlažnem okolju.

POM

Trši in bolj dimenzijsko stabilen kot najlon pod vlago, z nizkim trenjem in odlično obdelovalnostjo. Boljša izbira, kjer morata sredinska razdalja in zračnost ostati predvidljiva in kjer je orodje obdelano namesto oblikovano.

PEEK / PPS

Visokotemperaturni inženirski polimeri visoke trdnosti za uporabo pri povišanih temperaturah ali kemično agresivno uporabo – polprevodniška orodja, sterilizacijski cikli in pogoni, ki vidijo topila ali vročo vodo. Višji stroški materiala, zato navedite le tam, kjer to zahteva dolžnost.

UHMWPE / PTFE / ABS

UHMWPE in PTFE za zelo nizko trenje in drsni stik; ABS, kjer sta cena in videz pomembnejša od nosilnosti. Oceno bomo priporočili po pregledu vaše obremenitve, hitrosti in okolja.

Podrobnosti o izdelku

Fotografije naše proizvodnje čelnih zobnikov iz najlona — dokončani zobniki, oblika zoba in detajli izvrtine.

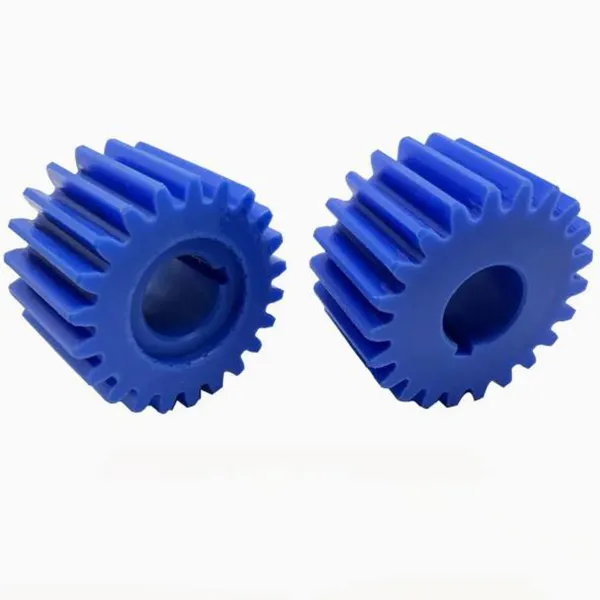

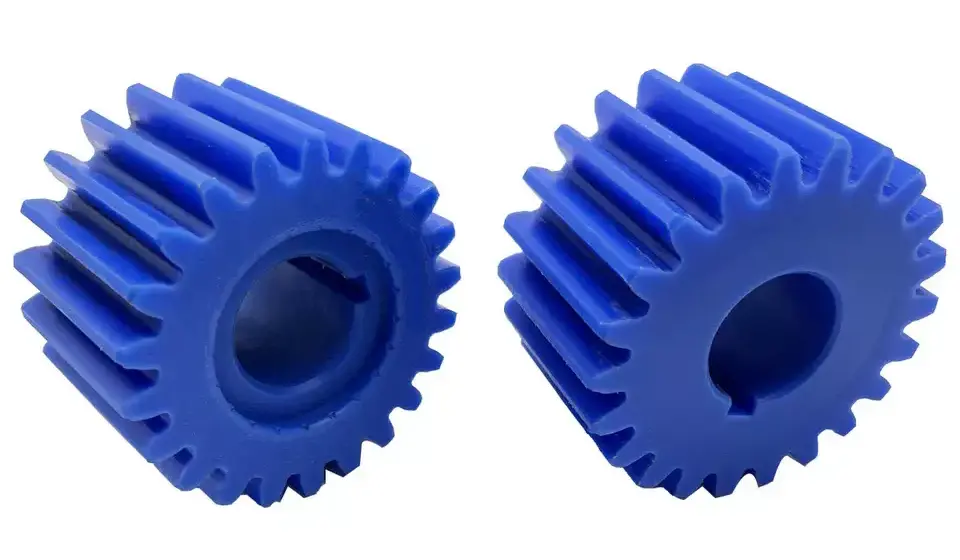

Nylon spur gears manufactured by Raydafon showing tooth form and hub detail
Čelni zobniki iz najlona — oblika zoba, podrobnosti pesta in izvrtine.

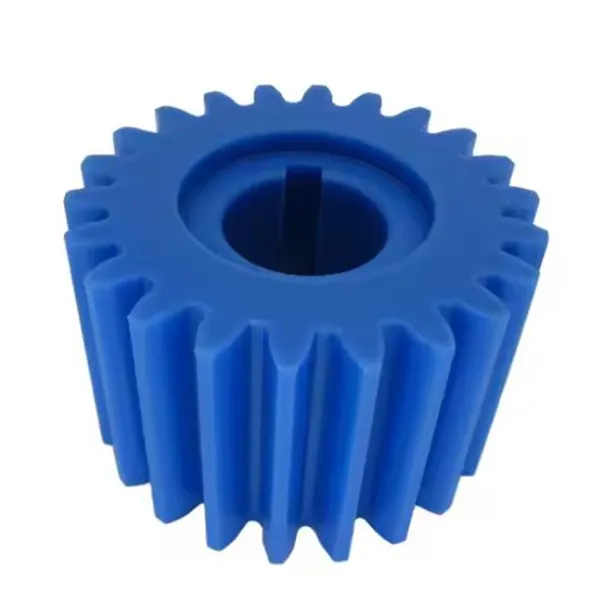

Custom nylon spur gear with precision bore produced to customer drawing
Najlonsko čelno gonilo po meri strojno obdelano in dodelano do risbe.
Nylon spur gear set assembled and inspected before packing
Kompleti zobnikov pregledani in sestavljeni pred pakiranjem.

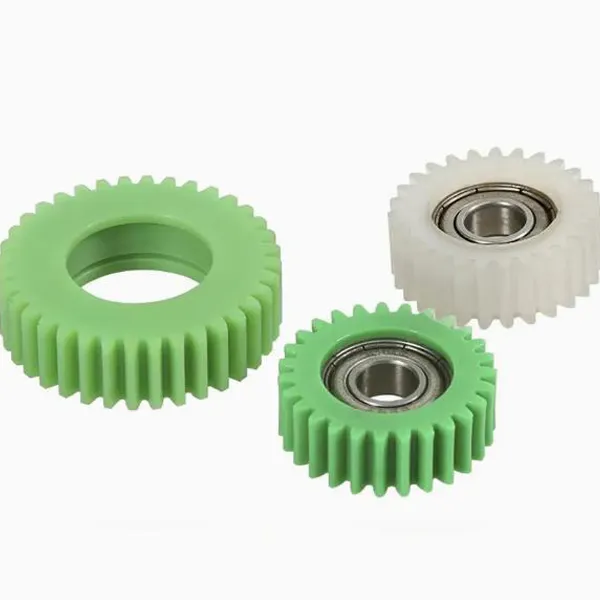

Nylon spur gears in different modules and materials ready for shipment
Različni moduli in razredi polimerov, proizvedeni za isto stranko.
Nylon spur gear dimensional inspection before dispatch
Merski pregled pred odpremo.

Ključne prednosti

  • Samomazalna, brez oljne točkeBrez mazalnega filma, ki ga je treba vzdrževati, orodje odstrani oljno komoro, tesnila in ponavljajoče se servisne naloge iz vaše zasnove. Tiskalniki, podajalniki in pisarniška oprema delujejo mesece vsakodnevne uporabe brez upora ali hrupa, ki ga povzroča suh kovinski zobniški par.
  • Tih zaradi materiala in geometrijePolimer duši vibracije namesto zvonjenja kot jeklo, z vlakni ojačani razredi pa dovolj dobro držijo obliko zoba, da je mreža tiha po celotni seriji. Delavnice in pisarniška oprema opazijo jasen padec hrupa po prehodu s kovinskih zobnikov.
  • Nosite življenje, ki presega običajno plastikoPA66, ojačan z vlakni, zagotavlja približno 60 % daljšo življenjsko dobo kot standardni najlon, tako da lahko zobnik, ki ga je bilo prej treba zamenjati, teče skozi podaljšano visokofrekvenčno delovanje na tekočem traku z zanemarljivo izgubo na površini zob.
  • Odpornost proti koroziji in kemikalijamNajlon ne rjavi in ​​prenaša vlažno, blago kislo in blago alkalno okolje ter številna čistilna sredstva. Zaradi tega je primeren za prostore za pranje in zunanjo opremo, kjer bi se prevlečena kovinska oprema sčasoma pokvarila.
  • Delček teže kovineMajhna masa zmanjša vztrajnost gnanih delov, kar je pomembno za ročne naprave, drone, lahke aktuatorje in vse mehanizme, kjer vsak gram vpliva na življenjsko dobo baterije ali rokovanje.
  • Prototip do proizvodnje pod eno strehoStrojno obdelani prototipi vam omogočajo, da preverite geometrijo, preden se lotite orodja, nato pa ista delavnica premakne del v oblikovanje za volumen. Ves čas imate enega dobavitelja, eno tolerančno referenco in en inšpekcijski standard.
  • Prilagodljivi materiali in standardiSedem družin polimerov in pet standardov zobnikov (ISO, DIN, ANSI, JIS, BS) pomeni, da je mogoče isto risbo izdelati v razredu, ki ga vaša aplikacija dejansko potrebuje, namesto v enem razredu, ki ga ima dobavitelj na zalogi.
  • Neposredna tovarniška cena glede na količinoOblikovanje, strojna obdelava, pregled in pakiranje so vsi v podjetju, tako da med vami in proizvodnjo ni trgovalne marže, stroški na enoto pa predvidljivo padajo z naraščanjem količine.

Najlonski proti kovinskim čelnim zobnikom: Ko je plastika prava izbira

Najlonski čelni zobnik ni šibkejši nadomestek za jeklenega - gre za drugačno konstrukcijsko odločitev. Plastika zmaga tam, kjer je obremenitev zmerna, hitrost dovolj visoka, da je hrup pomemben, mazanje pa drago ali nemogoče za vzdrževanje. Izgubi tam, kjer je navor visok, se temperatura vzdržuje nad mejo polimera ali pa obremenitev vključuje neprekinjen udarec, ki bi deformiral zobe.

Izberite najlonTiho delovanje, brez mazanja, majhna teža, odpornost proti koroziji, zmerna obremenitev
Izberite kovinoVisok navor, povišana temperatura, močan udarec, ozka toleranca pri velikem modulu
Izberite obojePlastično gonilo, ki se ujame z jeklenim zobnikom - običajna tiha zveza z nizko obrabo

V praksi je najtrajnejša ureditev pogosto najlonsko orodje, ki teče proti jeklenemu ali medeninastemu zobniku: polimer se obrabi raje kot kovina, mreža ostane tiha, kovinski del pa nosi večjo obremenitev. Povejte nam material za parjenje zobnikov in svetovali vam bomo glede zračnosti in dovoljene sredinske razdalje, saj se plastika in kovina širita različno hitro.

Aplikacije

  • Avtomatski krmilni strojiPogoni za sestavljanje in indeksiranje
  • Industrija polprevodnikovMehanizmi za rokovanje in pozicioniranje
  • Splošni industrijski strojiTransporterji in stopnje redukcije svetlobe
  • Medicinska opremaČisti pogoni brez mazanja
  • Oprema za sončno energijoGonilo sledilnika in aktuatorja
  • Strojna orodjaMehanizmi za dovajanje in prilagajanje
  • Parkirni sistemiPogoni za pregrade in vrata
  • Železniška in letalska oprema za visoke hitrostiNotranji in pomožni mehanizmi

Pričevanja strank

DavidPowerTech Machinery, Avstralija — deli prenosa na tekočem traku

Zamenjava delov menjalnika na našem tekočem traku je bila postopek poskusov in napak; prejšnje prestave drugih dobaviteljev so bile hrupne ali pa so se hitro obrabljale. Oddali smo poskusno naročilo za te najlonske čelne zobnike in razlika je bila takojšnja — delavnica je postala opazno tišja in po več kot dveh mesecih intenzivnega delovanja površine zob skorajda ne kažejo obrabe. Kar je izstopalo poleg izdelka, je bil postopek: podrobno so odgovorili na naša materialna vprašanja, poročilo o inšpekciji je prišlo s pošiljko in ko je dostavo ogrožalo močno deževje, so stopili v stik s prevoznikom in ga preuredili, tako da so zobniki prispeli nedotaknjeni.

MichaelProjekt nadgradnje opreme

Ko sem nadgradil svojo opremo, sem primerjal veliko dobaviteljev opreme in izbral Raydafon. Dokončani zobniki so se natančno ujemali z risbo, s čistim profilom zob in brez bliska, in ko je bil nameščen, je stroj deloval enakomerno z opazno manj vibracij. Imel sem pomisleke, ali bo najlon zdržal, vendar po več kot mesecu dni intenzivne uporabe ni nobene deformacije. Tudi na pozne poizvedbe so odgovorili hitro, kar me je prepričalo, da sem ostal pri njih.

LisaStudijska oprema, majhni mehanizmi

Potreboval sem ustrezne prestave za majhno opremo v svojem studiu in dolgo sem primerjal možnosti na spletu. Bil sem rahlo nervozen, ker je bila cena nižja od nekaterih znamk, vendar so deli prispeli z gladkimi površinami, brez robov in pravilne oblike zob, namestitev pa je potekala brez težav pri namestitvi. Med uporabo je hrup opreme očitno upadel in neprekinjeno je delovala več kot deset dni brez obrabe ali zatikanja.

Pogosta vprašanja kupcev

  • Ali lahko izdelate čelni zobnik iz najlona po moji risbi ali vzorcu?ja Pošljite dimenzionirano risbo ali vzorec zobnika z modulom, številom zob, izvrtino, širino čela in razredom materiala. Potrdimo, ali je del primeren za oblikovanje ali strojno obdelavo, ponudimo oboje, če je ustrezno, in lahko izdelamo strojno obdelan prototip, preden se zaveže kakršno koli orodje.
  • Kateri material naj izberem — PA, POM ali PEEK?PA (najlon 66) je univerzalna izbira, PA66, ojačan z vlakni, pa zagotavlja približno 60 % daljšo življenjsko dobo kot standardni najlon. POM ustreza aplikacijam, kjer sta dimenzijska stabilnost in nadzor zračnosti pomembnejša od tolerance udarcev. PEEK ali PPS sta za povišane temperature ali kemično agresivne storitve. Povejte nam obremenitev, hitrost in okolje in priporočili vam bomo enega.
  • Kakšna je toleranca za plastično orodje?Odvisno je od značilnosti, modula, debeline stene, materiala in tega, ali je del oblikovan ali strojno obdelan – strojno obdelani deli imajo strožje tolerance kot oblikovani deli. Navedite sredinsko razdaljo in zračnost, ki jo potrebujete za montažo, in pred ponudbo bomo potrdili, kaj je mogoče doseči.
  • Ali orodje potrebuje mazanje?Ne v običajni službi; najlon in POM sta samomazljiva. Pri neprekinjenem delovanju pri visokih hitrostih ali močno obremenjenem lahko majhna količina združljive masti podaljša življenjsko dobo, kar bomo povedali v fazi ponudbe, če bo to koristilo vaši dolžnosti.
  • Kakšni so vaš vzorec, dobavni rok in plačilni pogoji?Cena vzorcev je od 2 USD do 100 USD, odvisno od velikosti in materiala, pri čemer ekspresni prevoz plača stranka. Čas priprave vzorcev je 20 delovnih dni, proizvodnja v razsutem stanju pa 25 dni. Plačilni pogoji so T/T ali L/C, pakiranje pa je plastična vrečka plus karton ali lesena škatla za večje količine.
  • Ali lahko dobavite ustrezen zobnik in najlonsko prestavo?ja Dobava obeh polovic mreže iz ene delavnice pomeni, da se zračnost, sredinska razdalja in oblika zob uskladijo v fazi načrtovanja in ne na mestu. Pošljite risbo para ali obremenitev in razmerje, ki ga potrebujete, in ponudili vam bomo oba dela.

Sorodni izdelki in dodatno branje

Zahtevajte ponudbo za zobnike iz najlona

Pošljite modul, število zob, izvrtino, širino ploskve, razred materiala in količino — ali risbo ali vzorec dela. Potrdimo oblikovano ali strojno obdelano proizvodnjo, zmožnost tolerance in ceno ter odgovorimo v 24 urah.

Pošljite povpraševanje zdaj

* Življenjska doba obrabe, toleranca in dobavni čas se nanašajo na standardne proizvodne pogoje in potrjene risbe. Pred naročilom se je treba dogovoriti o razredu materiala, dodatku za spremembo dimenzij zaradi vlage in materialu parnega orodja.
