Duplex Worms Gear

Specifikacija izdelka

Duplex ali dvojno vodilno polžasto gonilo ima polža z boki, zasnovanimi z nekoliko drugačnimi moduli in premernimi količniki, ki ustvarjajo različne vodilne kote na vsakem profilu zoba. Posledica tega je postopno povečevanje debeline zob vzdolž dolžine polža in ožanje vrzeli med navoji, kar omogoča natančen nadzor zračnosti.

Na polžastem kolesu različni moduli proizvajajo edinstvene dodatne modifikacijske koeficiente in premere kotalnih krogov na vsakem boku, ki tvorijo ločene sprednje in zadnje profile. Vendar pa debelina zob in vrzeli ostanejo enaki po obodu kolesa.

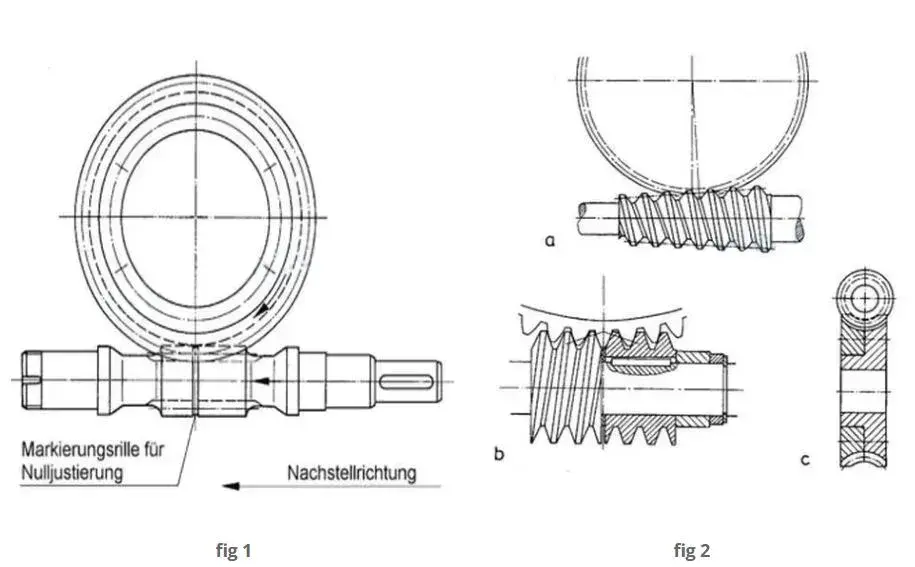

Zračnost se prilagodi z aksialnim premikanjem polža, da se ustrezna debelina zob poravna s kolesom, s čimer se doseže želena raven zračnosti (glejte sliko 1). Ta metoda omogoča enostavno, natančno nastavitev zračnosti med namestitvijo in neprekinjeno nastavitev za obrabljene zobnike, ne da bi vplivali na stik zob ali začepanje.

Alternativne metode prilagajanja zračnosti vključujejo: spreminjanje sredinske razdalje z uporabo ekscentričnega pesta za polžasto gred in kolo; aksialno premikanje stožčastega polža (slika 2a); razdelitev črva na dva dela, ki ju je mogoče vrteti ali premikati relativno drug glede na drugega (Ott sistem, sl. 2b); ali razdelitev kolesa na dva nastavljiva diska (slika 2c).

Opozorilo za sestavljanje

Naš Raydafon Duplex Worms Gear ima različne module zob na levi in ​​desni strani, zato morajo biti polžasti zobniki med namestitvijo natančno poravnani. Tukaj je nekaj ključnih korakov, ki si jih morate zapomniti:

Pred namestitvijo preverite oznako smeri montaže. Vsak dvojni polžasti zobnik in polžasto gonilo ima na sebi puščico, ki je namestitveni "kompas". Pri nameščanju s sprednje strani se morate prepričati, da puščice polžastega gonila in polžastega gonila kažejo v isto smer (glej sliko 3). Če je smer puščice obrnjena ali neporavnana, bo sredinska razdalja polžastega zobnika prevelika in se ne bo prilegala. Tudi če je komajda nameščen, bo prišlo do težav z zaskočenjem zobnikov in kmalu bo prišlo do udarca ali zagozdenja zob, kar bo odložilo stvari!

Preverjanje referenčnega položaja

V-utor (60°, 0,3 mm globoko) na obodu konice dvojnega polžastega zoba označuje referenčni zob. Zobniški sklop doseže skoraj ničelno zračnost (±0,045), ko je ta referenčni zob poravnan s središčem vrtenja polžastega kolesa na določeni središčni razdalji "a" (glej sliko 4).

Lastnosti izdelka

Raydafon, dolgoletni proizvajalec na področju mehanskega prenosa na Kitajskem, je že dolgo zaupanja vreden dobavitelj številnih proizvajalcev strojev, saj strankam zagotavlja visokokakovostne dvojne polžaste zobnike po dostopnih cenah z izvrstno izdelavo lastnih tovarniških mojstrov. Naši izdelki so zasnovani za zapletene delovne pogoje, tri glavne prednosti pa omogočajo brezskrbno delovanje opreme.

Zasnova z dvojnim modulom, učinkovitejši prenos: dupleksni polžasti zobniki Raydafon uporabljajo različne module na levi in ​​desni površini zob, tako kot pri namestitvi "dvojnega motorja" na opremo. Visoko trdni polžasti zobniki iz bakrene zlitine se ujemajo z natančno kovanimi polžami iz legiranega jekla. Po osmih ročnih brušenjih je ugriz tesen in ne drsi, učinkovitost prenosa pa je 20% višja kot pri navadnih polžastih zobnikih. Tovarna tekstilnih strojev v Zhejiangu je poročala, da se je po zamenjavi naših dupleksnih polžastih zobnikov poraba energije opreme močno zmanjšala.

Dvostopenjski menjalnik, visok navor in nizka raven hrupa: Edinstvena struktura dvostopenjskega prenosa podvoji navor dvojnih polžastih zobnikov, hkrati pa ohranja hrup med delovanjem še nižji. Ne glede na to, ali gre za natančno fino uravnavanje težkih obdelovalnih strojev ali za neprekinjeno delovanje velike transportne opreme, je z njim mogoče zlahka ravnati. Tovarna za predelavo hrane v Guangdongu je povedala, da je oprema med delovanjem povzročala veliko hrupa, vendar je po prehodu na naše izdelke delavnica veliko tišja.
