Teleskopski cilinder Reach Stacker
  • Teleskopski cilinder Reach StackerTeleskopski cilinder Reach Stacker
  • Teleskopski cilinder Reach StackerTeleskopski cilinder Reach Stacker

Teleskopski cilinder Reach Stacker

Raydafon izdeluje večstopenjske teleskopske hidravlične cilindre za roke viličarjev s standardnim premerom izvrtine od 200 mm do 220 mm, premerom palice od 150 mm do 180 mm, največjim hodom do 8000 mm in največjim delovnim tlakom 30 MPa. Zasnova vgnezdene stopnje proizvede dolg teleskopski hod iz kompaktne zaprte dolžine, največja stopnja pa zagotavlja največjo silo na začetku dviga – pri čemer se izhodna moč cilindra ujema s krivuljo obremenitve ogrodja. Dobavljeno kot vgradnja OEM ali kot nadomestna enota, narejena po originalni risbi, vključno s številom stopenj, namestitvijo in položaji vrat. Proizvedeno v Raydafonovi lastni tovarni v Ningboju na Kitajskem, s kompleti tesnil in rezervnimi komponentami, ki so na voljo ločeno. Za ponudbo v 24 urah pošljite model stroja, premer izvrtine in palice, zahtevani hod, delovni tlak in vrsto vgradnje.

Teleskopski cilinder Reach Stacker — izvrtina 200–220 mm, gib do 8000 mm

Večstopenjski teleskopski hidravlični cilinder za roko kontejnerskih viličarjev. Pet ali več razteznih stopenj pretvori kratko zaprto dolžino v dolg delovni hod, tako da je mogoče trosilnik natančno postaviti na višino in doseg brez daljšega, težjega enostopenjskega cilindra. Proizvaja Raydafon v Ningboju na Kitajskem in se dobavlja kot oprema OEM ali kot nadomestna enota za risbo.

  • 200–220 mmPremer izvrtine
  • 150–180 mmPremer palice
  • ≤ 8000 mmNajvečji hod
  • 30 MPaNajvečji delovni tlak
  • TeleskopskiVečstopenjski pogon ogrodja

Proizvajalec teleskopskega valja za zlagalnik z dosegom — izvrtina 200–220 mm, hod do 8000 mm

Ta cilinder je linearni pogon za roko viličarja: hidravlični tlak najprej vstopi v največjo stopnjo, vsaka naslednja stopnja pa se zaporedoma razširi, da zagotovi dolg, nadzorovan hod iz kompaktne zaprte dolžine. To teleskopsko delovanje je tisto, kar omogoča, da se roko dvigne, razširi in zadrži, medtem ko je trosilnik nameščen nad zabojnikom – operacija, ki odloča o tem, koliko zabojnikov terminal premakne na izmeno.

Raydafon proizvaja to jeklenko v lastni tovarni v Ningboju na Kitajskem za OEM in poprodajno dobavo. Standardni premeri izvrtin so od 200 mm do 220 mm s premeri palic od 150 mm do 180 mm, največjim hodom do 8000 mm in največjim delovnim tlakom 30 MPa. Če vaš stroj uporablja drugačno kombinacijo stopnje ali namestitev, pošljite originalno risbo ali model stroja in uskladili ga bomo. Sorodni hidravlični cilindri iz iste tovarne vključujejo širšiteleskopski hidravlični cilindriobseg inhidravlični cilindri za avtodvigaladružina.

Tehnične specifikacije

  • Ime izdelkaTeleskopski cilinder viličarja
  • funkcijaLinearno teleskopsko gibanje ogrodja
  • Premer izvrtine200 mm – 220 mm
  • Premer palice150 mm – 180 mm
  • Največji hod≤ 8000 mm (dolžina teleskopskega podaljška)
  • Največji tlakDelovni tlak 30 MPa
  • AplikacijaReach stacker
  • MontažaZa strojno risbo — razporeditev zatiča, prirobnice ali sponke
  • PrilagajanjeŠtevilo stopenj, hod, vrtina, palica, namestitev in položaj vrat

Tehnični list za standardni teleskopski cilinder dosegnega viličarja.

Postavka Specifikacija
Ime izdelka Teleskopski cilinder Reach Stacker
Lastnosti Realizira linearno teleskopsko gibanje ogrodja
Premer izvrtine 200 mm – 220 mm
Premer palice 150 mm – 180 mm; največji hod ≤ 8000 mm
Pritisk Največ 30 MPa
Aplikacije Reach stacker

Upoštevajte gib in pritisk:številka 8000 mm je teleskopski hod cilindra in ne višina dviga stroja — skupna višina dviga je odvisna od geometrije ogrodja vašega posebnega viličarja. Številka 30 MPa je največji delovni tlak jeklenke; potrdite nazivni tlak hidravličnega sistema vašega stroja, tako da je valj izbran glede na tlak, ki ga bo dejansko videl med delovanjem.

Kako deluje teleskopski cilinder na viličarju

Teleskopski cilinder se od enostopenjskega cilindra razlikuje na en pomemben način: namesto enega bata in ene palice uporablja vrsto ugnezdenih stopenj, ki se raztezajo po vrstnem redu. Največja stopnja ima največjo efektivno površino in zato proizvede največjo silo, tako da najtežji del dviga – odtrganje bremena in zagon ogrodja navzgor – obvlada stopnja z največjo mehansko prednostjo. Ko se stopnje razširijo, se efektivna površina zmanjša in sila upade, medtem ko se hod poveča, kar se ujema s tem, kako se spreminja obremenitveni moment ogrodja, ko se dvigne.

Ta ureditev rešuje tudi problem pakiranja. Enostopenjski valj z 8-metrskim gibom bi potreboval zaprto dolžino, ki se približuje njegovemu gibu, ki se nikoli ne bi prilegala vzdolž ogrodja. Vgnezdene stopnje dajejo enak hod iz delčka zaprte dolžine, zato vsi viličarji, mobilni žerjavi in ​​prekucne prikolice uporabljajo teleskopske cilindre namesto dolgih enostopenjskih.

Življenjsko dobo v tej aplikaciji določata dve konstrukcijski podrobnosti. Prvo je tesnjenje: vsaka stopnja ima svoj komplet tesnil in vodilo, prileganje stopenj na stopnjo pa mora vzdrževati poravnavo, tako da tesnila niso obremenjena bočno. Drugo je površinsko stanje: izpostavljene površine droga in mize so tisto, proti čemur tečejo tesnila, zato zareze zaradi peska ali upognjene mize vodijo neposredno do puščanja. Pravilna filtracija in redni pregled tesnil brisalcev sta pomembna tako kot valj sam, ko stroj dela v dolgih izmenah na priključku.

Podrobnosti o izdelku

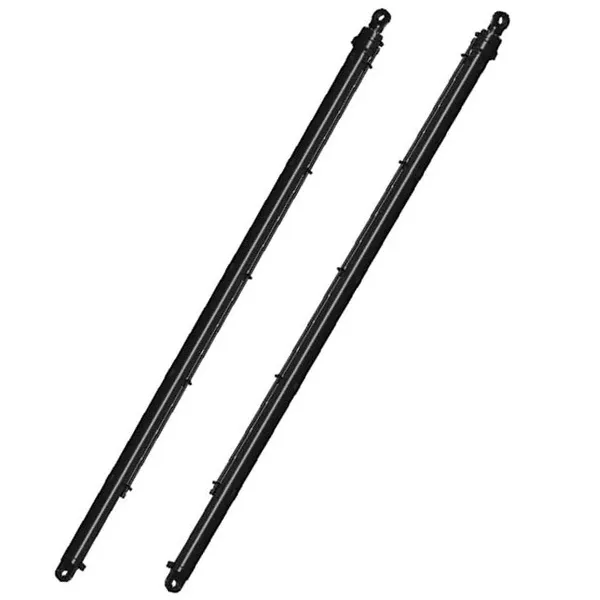

Fotografije teleskopskega cilindra dosegnega nakladalnika, ki ga izdelujemo — postavitev odra, površina palice in montažni vmesnik.

Reach stacker telescopic cylinder showing nested stages and rod surface
Teleskopski cilinder viličarja z dosegom — ugnezdene stopnice, površina palice in montažni vmesnik.

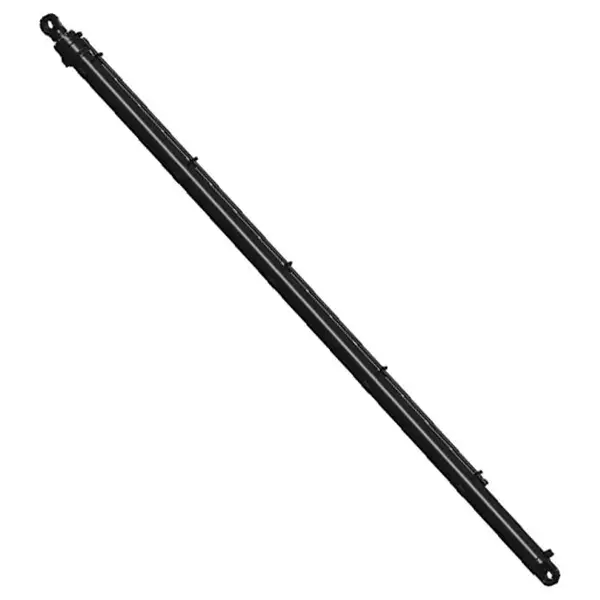

Multi-stage telescopic hydraulic cylinder for a reach stacker boom
Večstopenjski teleskopski hidravlični cilinder za uporabo na roki viličarjev.
Reach stacker telescopic cylinder before packing and shipment
Sestavljena jeklenka je pregledana in pripravljena za odpremo.
Reach stacker telescopic cylinder stage detail and seal arrangement
Detajl mize in razporeditev tesnila teleskopskega cilindra.

Prednosti izdelka

  • Dolg doseg iz kratke zaprte dolžineVečstopenjska konstrukcija zagotavlja do 8000 mm giba, hkrati pa ohranja umaknjen valj kompakten vzdolž ogrodja, tako da lahko stroj postavi trosilnik na višino in na razdaljo, ne da bi prenašal daljši, težji enostopenjski cilinder.
  • Sila, kjer dvigalo to potrebujeNajvečja stopnja zagotavlja največjo silo na začetku dviga, ko je moment obremenitve na roki največji, manjše stopnje pa zagotavljajo hod. To se ujema z močjo cilindra in dejansko krivuljo obremenitve stroja.
  • Izdelan za uporabo v težkih posodahJeklenka je izdelana iz visokokakovostnega posebnega jekla in je zasnovana za neprekinjene delovne cikle pristaniških operacij, s tesnilnim sistemom, določenim za dolge izmene pod obremenitvijo in ne za občasno uporabo.
  • Neposredna dobava v tovarniCilinder je izdelan in sestavljen v Raydafonovi lastni tovarni, tako da med vami in proizvodnjo ni trgovalne marže, risbe, tesnila in rezervni deli pa ostanejo na voljo za celotno življenjsko dobo stroja.
  • Izdelano po risbi vašega strojaVrtina, palica, hod, število stopenj, namestitev in položaji odprtin se lahko izdelajo po izvirni risbi, kar je pomembno za nadomestne enote, kjer se mora montažni vmesnik ujemati z obstoječo roko.
  • Skrajša cikle nakladanja in razkladanjaNatančno, ponovljivo pozicioniranje sprederja omogoča, da se zabojnik dvigne s pomola ali palube in odloži v manj gibih, s čimer se zmanjša čas, ki ga posamezno plovilo preživi na privezu, in čas čakanja za cestna vozila na terminalu.

Življenjska doba ob utrujenosti, življenjska doba tesnila in največja sila so odvisne od izvrtine, tlaka, delovnega cikla in tega, kako dobro je kontaminacija nadzorovana v hidravličnem krogu stroja. Podajte nam model stroja, delovni tlak in zahtevani hod, mi pa bomo potrdili konfiguracijo cilindra glede na obremenitev, ki jo bo dejansko videl.

Aplikacije

Primarna uporaba je roka kontejnerskega viličarja, vendar se isti tip teleskopskega cilindra uporablja povsod, kjer je treba iz kratke namestitvene dolžine v mobilnem stroju proizvesti dolg hod.

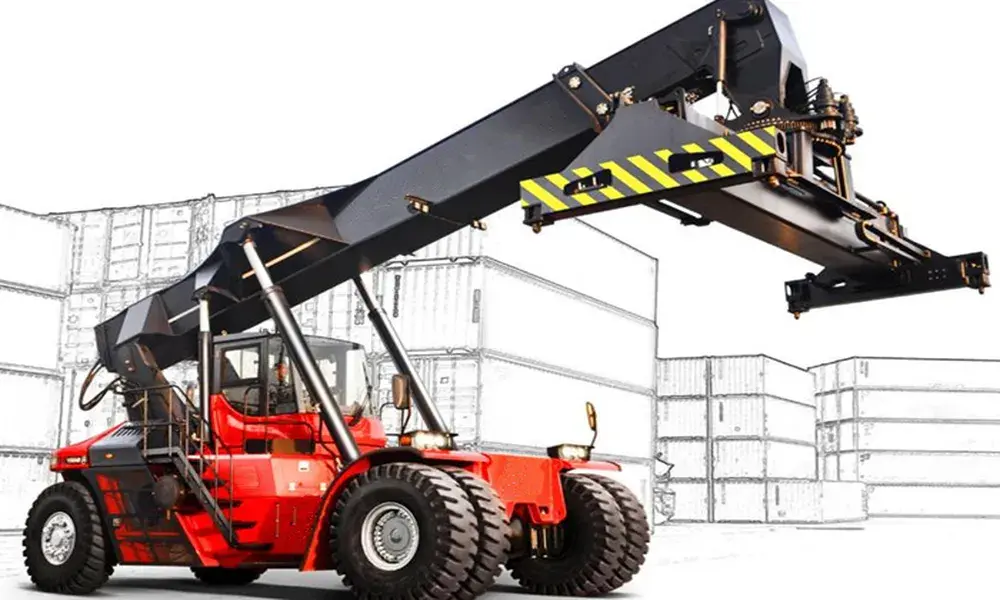

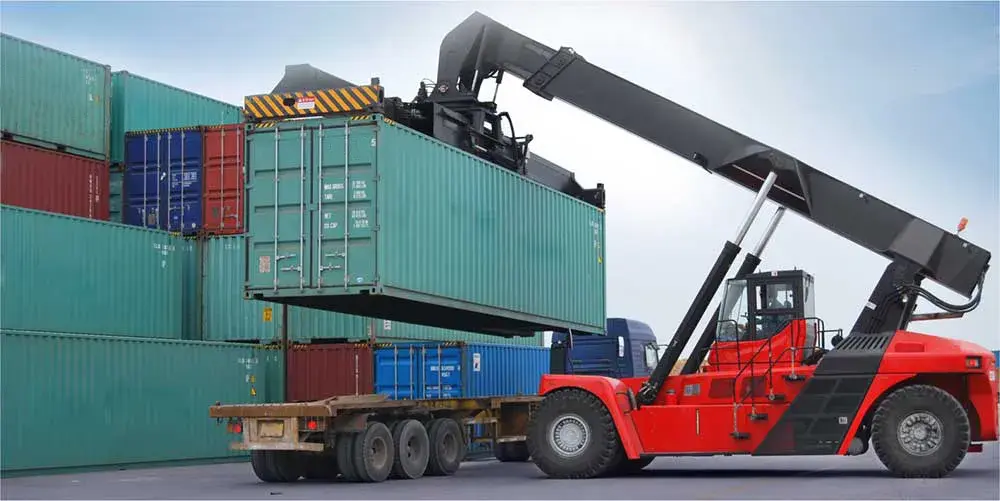

Reach stacker telescopic cylinder installed on a container handling machine boom
Teleskopski cilinder viličarja v uporabi na stroju za ravnanje s kontejnerji.

Pristanišče in kontejnerski terminal

Dvig rok in podaljšek na viličarjih za premikanje zabojnikov med pomolom, dvoriščem in cestnimi vozili med neprekinjenim izmenskim delovanjem.

Logistična dvorišča in skladišča

Stroji, ki se ukvarjajo z gostim zlaganjem, pri čemer mora biti trosilnik natančno nameščen po višini in razdalji brez prestavljanja podvozja.

Pretovorne in tovorne postaje

Operacije z velikim prometom, kjer se cikli nakladanja in razkladanja ponavljajo čez dan, zanesljivost jeklenk pa neposredno določa pretok.

Avtodvigala

Teleskopski podaljšek ogrodja, kjer isti princip stopenj ustvari dolg doseg iz transportne zaprte dolžine.

Oprema prekucnikov in prikolic

Večstopenjski dvižni cilindri za prekucne trupe in dviganje ploščadi, kjer je hod dolg glede na razpoložljiv prostor za montažo.

Zamenjava in naknadna vgradnja

Neposredna zamenjava obrabljenega ali poškodovanega cilindra ogrodja na obstoječem dosegnem viličarju, izdelana po originalni risbi ali izmerjenem vzorcu.

Pogosta vprašanja kupcev

  • Kakšno vrtino, gib in pritisk pokriva ta pokrov teleskopskega cilindra viličarja?Standardni premeri izvrtin so od 200 mm do 220 mm, premeri palic od 150 mm do 180 mm, največji hod do 8000 mm in največji delovni tlak 30 MPa. Skupna dvižna višina je odvisna od geometrije ogrodja vašega stroja, ne samo od giba, zato pri določanju potrdite oboje.
  • Ali je ta valj del OEM ali nadomestni?Proizvaja ga Raydafon v lastni tovarni in se lahko dobavi kot oprema OEM za proizvajalce strojev ali kot nadomestna enota za stroje, ki so že v uporabi. Za zamenjavo pošljite originalno risbo, model stroja ali izmerjene mere pokvarjenega cilindra.
  • Kako vem, da se bo namestitev ujemala z mojo roko?Montaža je narejena po risbi - razporeditev zatičev, prirobnic ali zatičev, skupaj s položaji vrat. Pošljite risbo ali fotografijo obstoječega cilindra z glavnimi merami in potrdili bomo vmesnik pred ponudbo.
  • Katere informacije potrebujete za ponudbo?Model stroja, premer izvrtine in palice, zahtevani hod, delovni tlak, število stopenj, če gre za večstopenjsko zasnovo, vrsta namestitve in količina. Več kot jih prejmemo s povpraševanjem, hitreje lahko potrdimo dizajn in ceno.
  • Kaj vpliva na življenjsko dobo teleskopskega cilindra?Glavni dejavniki so čistoča hidravličnega olja, stanje tesnil brisalcev in naravnanost posameznih stopenj. Kontaminacija ali zarezana površina mize poškoduje tesnila in vodi do puščanja, zato sta filtracija in redni pregled pomembna toliko kot sama specifikacija jeklenke.
  • Kakšen je dobavni rok in ali je mogoče dobaviti rezervna tesnila?Dobavni rok je odvisen od tega, ali se jeklenka ujema z obstoječo risbo ali potrebuje novo konfiguracijo, in je potrjen s ponudbo, običajno v 24 urah po prejemu povpraševanja. Komplete tesnil in nadomestne komponente je mogoče dobaviti ločeno, tako da je mogoče stroj vrniti v uporabo po okvari tesnila.

Sorodni izdelki in dodatno branje

Zahtevajte ponudbo za teleskopski cilinder Reach Stacker

Pošljite model stroja, premer izvrtine in palice, zahtevani hod, delovni tlak, vrsto in količino namestitve — ali originalno risbo. Konfiguracijo potrdimo glede na vašo roko in vam v 24 urah odgovorimo s ceno in dobavnim rokom.

Pošljite povpraševanje zdaj

* Številka 8000 mm je gib cilindra, ne višina dviga stroja. Pred naročilom potrdite nazivni delovni tlak vašega hidravličnega sistema in montažne mere.

Pošlji povpraševanje
Kontaktne informacije
Za vprašanja o hidravličnih cilindrih, menjalnikih, kardanskih gredi ali ceniku nam pustite vaš e-poštni naslov in kontaktirali vas bomo v 24 urah.
