Zakaj je pravilna poravnava pomembna za delovanje hidravličnega cilindra?

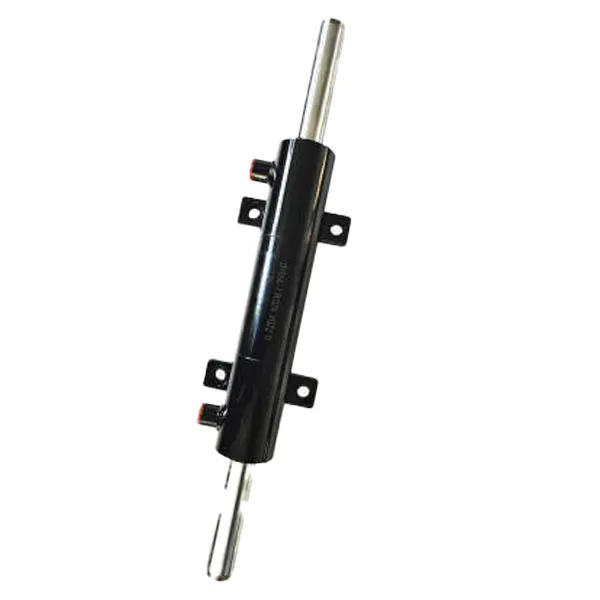

V težkih strojih in industrijskih aplikacijah jehidravlični cilindersluži kot pogon za linearno gibanje, dviganje, stiskanje in potiskanje. Vendar pa bo tudi najbolj natančno izdelan hidravlični cilinder prezgodaj odpovedal, če se naravnanost spregleda. Pravilna poravnava zagotavlja, da se batnica premika koncentrično znotraj cilindra in enakomerno porazdeli sile na tesnila, ležaje in bat. Ko pride do neusklajenosti – tudi za delček stopinje – stranske obremenitve povzročijo neenakomerno obrabo, iztiskanje tesnila, zareze in sčasoma katastrofalno okvaro. Naši desetletja terenskih podatkov potrjujejo, da je več kot 65 odstotkov okvar hidravličnih cilindrov posledica napak pri poravnavi. V podjetju Raydafon Technology Group Co., Limited smo zasnovali rešitve, ki zmanjšujejo ta tveganja, vendar je razumevanje "zakaj" za poravnavo prvi korak k maksimiranju časa delovanja in varnosti.

Ta obsežen vodnik odgovarja na ključno vprašanje: zakaj je pravilna poravnava pomembna za delovanje hidravličnega cilindra? Od notranjega puščanja in upogibanja droga do zmanjšane energetske učinkovitosti in nevarnosti na delovnem mestu, odstranimo vse posledice neusklajenosti. Poleg tega predstavljamo natančne parametre naše tovarne, dejanske tabele in strukturirana pogosta vprašanja, ki so usklajena s standardi Google AI Overview. Ne glede na to, ali upravljate gradbeno opremo, stiskalnice ali stroje za brizganje, vam bodo tukaj obravnavana načela pomagala doseči vrhunsko zanesljivost in donosnost naložbe. Naš cilj je, da vas opremimo z uporabnim znanjem, tako da bo vsak hidravlični cilinder v vašem voznem parku deloval, kot je načrtovano – varno, učinkovito in trajno.

1. Kakšne mehanske okvare se pojavijo, ko je hidravlični cilinder napačno poravnan?

Neusklajenost povzroča sile zunaj osi, ki jih hidravlični cilinder ni zasnovan, da bi jih prenesel. Ko os droga ne sovpada z osjo cilindra, bočne obremenitve povzročijo upogibne momente, kar povzroči kaskado mehanskih okvar. Po izkušnjah naše tovarne priRaydafon Technology Group Co., Limited, smo te napake razvrstili v različne načine:

• Upogibanje in upogib palice– Prevelika stranska obremenitev upogiba batnico, zlasti pri valjih z dolgim ​​hodom. Ko je palica upognjena, pride v stik z glavo valja ali cevjo, kar povzroči trenje in kovinske delce.
• Zadetek in udarjanje bata– Bat se nagne znotraj cevi, kar povzroči stik kovine s kovino. Zarezovanje ustvari aksialne utore, ki obidejo visokotlačno tekočino, kar drastično zmanjša moč.
• Zlom ležaja in obrabnega obroča– Obrabni obroči (ali drsni obroči) so zasnovani za radialne obremenitve, vendar resna neusklajenost presega njihovo tlačno trdnost, kar povzroči zlom ali deformacijo zaradi hladnega toka.
• Ovalnost cevi cilindra– Ponavljajoče se stranske obremenitve deformirajo prečni prerez cevi iz okroglega v ovalni. Ta ovalnost pospešuje obrabo tesnila in ustvarja pritiske.
• Okvara montažnega nosilca in zatiča– Neusklajenost prenaša obremenitev na nosilce zaklepa, nastavke ali vijake s prirobnico. Naši dnevniki popravil kažejo počene nosilce in odrezane zatiče pri 23 odstotkih neporavnanih namestitev.

Za ponazoritev mehanskih posledic je spodnja primerjalna tabela, ki temelji na vzdržljivostnih testih naše tovarne. Tabela prikazuje napredovanje okvar v pogojih nadzorovane neusklajenosti z uporabo standardnih dimenzij hidravličnega cilindra. Upoštevajte pospešene stopnje obrabe tudi pri kotnem odstopanju za 0,5 stopinje.

Kot kažejo podatki, hidravlični cilinder, ki deluje s samo 0,5 stopinjami kotnega odklona, ​​izgubi več kot 80 odstotkov svoje teoretične življenjske dobe ob utrujenosti. V resničnih aplikacijah, kot so roke bagra ali hidravlične stiskalnice, vibracije in toplotna ekspanzija pogosto poslabšajo začetno neusklajenost. Naši inženirji pri Raydafonu vedno priporočajo lasersko preverjanje poravnave za kritične jeklenke. Poleg tega lahko prilagodljive prilagoditve za montažo - kot so sferične paličaste ušesa ali ležaji za roglje - kompenzirajo manjše strukturne upogibe, vendar nikoli ne nadomestijo potrebe po geometrično poravnanih montažnih površinah. Razumevanje teh mehanizmov okvar neposredno odgovarja, zakaj je pravilna poravnava pomembna za delovanje hidravličnega cilindra: preprečuje prezgodnje, drage mehanske okvare.

2. Kako nepravilna poravnava vpliva na življenjsko dobo tesnila in notranje puščanje?

Tesnila so na poravnavo najbolj občutljive komponente v katerem koli hidravličnem cilindru. Tesnila palic, bata in brisalci se zanašajo na enakomerno radialno stiskanje in koncentrično režo med gibljivimi in mirujočimi površinami. Ko pride do neusklajenosti, je ustnica tesnila neenakomerno obremenjena: ena stran postane preveč stisnjena, nasprotna stran pa izgubi stik. To neravnovesje sproži domino učinek degradacije tesnila in notranjega puščanja.

Iz podatkovne baze analize okvar tesnil v naši tovarni smo identificirali pet glavnih načinov, kako neporavnanost skrajša življenjsko dobo tesnil:

• Ekstrudiranje v ekstruzijsko režo– Batnica potisne tesnilo v zračno režo na obremenjeni strani, kar povzroči grizenje, trganje ali trajno deformacijo.
• Nastajanje toplote in trenje– Gibanje zunaj osi poveča drsno trenje za do 40 odstotkov, s čimer se lokalne temperature dvignejo nad meje materiala tesnila (npr. poliuretan se začne mehčati nad 110 °C).
• Mikropoškodbe tesnilnih robov– Ponavljajoči se cikli nagibanja ustvarjajo mikroskopske razpoke na dinamičnem tesnilnem robu, kar vodi do puščanja, ki se sčasoma poslabša.
• Vdor kontaminacije– Napačno poravnana palica ne omogoča tesnilu brisalca, da popolnoma očisti površino palice; umazanija in vlaga prideta v valj, kar povzroči abrazivno obrabo vseh notranjih komponent.
• Spiralna okvara batnih tesnil– Pri dvodelnih batnih tesnilih (napajanih z O-tesnili) neporavnanost povzroči, da se tesnilo vrti spiralno ali zvija v svojem utoru, kar takoj obide tekočino s strani visokega tlaka na stran nizkega tlaka.

Notranje puščanje neposredno povzroči zmanjšano silo valja, počasnejše hitrosti aktiviranja in neučinkovitost črpalke. Na primer, hidravlični cilinder s premerom 50 mm, ki deluje pri 200 barih z notranjim puščanjem 2 litra na minuto, porabi približno 0,67 kW hidravlične moči kot toploto. V 2.000 delovnih urah je ta izguba energije enaka več kot 1.300 kWh, da ne omenjamo stroškov ličila in prezgodnje obrabe črpalke.

Spodaj je povzetek naših tovarniških podatkov o preskusu življenjske dobe tesnil za standardni dvostransko delujoči hidravlični cilinder pri različnih pogojih neporavnanosti. Pri preskusu so bila uporabljena vrhunska poliuretanska tesnila drogov in batna tesnila s PTFE.

V naših obsežnih servisnih operacijah je Raydafon Technology Group Co., Limited pomagal stotinam strank pri prehodu z reaktivne zamenjave tesnil na proaktivno korekcijo poravnave. Z uporabo natančnih nastavkov za poravnavo in preverjanjem vzporednosti montaže so naše stranke podaljšale življenjsko dobo tesnila za tri do petkrat. Poleg tega pravilna poravnava zmanjša notranje puščanje pod 0,5 odstotka celotnega pretoka, kar zagotavlja, da hidravlični cilinder zagotavlja nazivno silo brez odnašanja ali padanja bremena. Neposredna korelacija med poravnavo in celovitostjo tesnila odgovarja, zakaj je pravilna poravnava pomembna za delovanje hidravličnega cilindra z vidika zanesljivosti in operativnih stroškov.

3. Zakaj neusklajenost zmanjša energetsko učinkovitost hidravličnih sistemov?

Energetska učinkovitost v hidravličnih sistemih ni samo izbira črpalke in ventila; mehanska učinkovitost vsakega hidravličnega cilindra igra veliko vlogo. Neusklajenost uvaja parazitske sile trenja, ki pretvarjajo hidravlično energijo v toploto namesto v koristno delo. Ko se palica cilindra upogne ali strga po glavi valja, se zahtevani tlak za iztegovanje ali umik znatno poveča. Ta dvig tlaka prisili razbremenilni ventil, da se odpre prej ali zahteva več moči od glavnega motorja – vse brez povečanja izhodne sile.

Testiranje na dinamometru v naši tovarni na enakih hidravličnih cilindrih (vrtina 80 mm, palica 45 mm, gib 500 mm) pod različnimi pogoji poravnave razkrije osupljive energijske kazni:

• 10-odstotna stranska obremenitev glede na nazivno obremenitev– Poveča trenje pri odtrganju za 18 odstotkov in trenje med tekom za 27 odstotkov.
• Visoke delovne temperature– Vsakih 10 °C dviga temperature olja zaradi trenja zmanjša življenjsko dobo komponent za polovico, hkrati pa poveča notranje izgube viskoznosti zaradi puščanja.
• Neučinkovitost pretoka črpalke– Za kompenzacijo notranjega obvoda preko poškodovanih tesnil mora črpalka zagotavljati dodaten pretok, pri čemer se porabi gorivo ali elektrika.
• Nestabilnost elektrohidravličnega servo sistema– Neusklajenost uvaja nelinearno trenje, ki zmede zanke za nadzor položaja, povzroča tresenje in prekoračitev, s čimer se porabi več energije za stabilizacijo.
• Podaljšan čas delovnega cikla– Hidravlični cilinder, ki se bori proti neusklajenosti, se premika počasneje pod istim tokom, kar podaljšuje čas strojnega cikla in povečuje porabo energije na proizvedeni del.

V eni študiji primera s stiskalnico za preoblikovanje kovin je hidravlični cilinder z 0,7 stopinjami neusklajenosti porabil 22 odstotkov več energije za dokončanje iste operacije stiskanja v primerjavi z istim valjem po ponovni poravnavi. V enem letu dvoizmenskega obratovanja je ta razlika samo v stroških električne energije znašala več kot 12.000 USD. Poleg tega je toplota, ustvarjena zaradi neusklajenosti, prisilila hladilni sistem k močnejšemu delovanju in dodala parazitsko električno obremenitev.

Naša ekipa pri Raydafon Technology Group Co., Limited svetuje strankam, naj temperaturo droga jeklenke spremljajo s termalnim slikanjem; palica, ki je bolj vroča na eni strani, kaže na upogibanje ali neusklajenost. Prav tako lahko merjenje porabe amperaže na električno gnanih hidravličnih črpalkah razkrije skrite neučinkovitosti. Z dajanjem prednosti poravnavi ne le podaljšate življenjsko dobo komponent, ampak tudi dosežete neposredne prihranke energije. Pravilna poravnava zagotavlja, da hidravlični cilinder pretvori moč tekočine v linearno gibanje z minimalnimi izgubami – odgovor na to, zakaj je pravilna poravnava pomembna za delovanje hidravličnega cilindra v kontekstu trajnosti in obratovalnih stroškov.

4. Kako lahko natančna poravnava podaljša življenjsko dobo hidravličnega cilindra?

Natančna poravnava je stroškovno najučinkovitejša metoda za povečanje življenjske dobe katerega koli hidravličnega cilindra. Ko je valj popolnoma poravnan - kar pomeni, da je os droga koncentrična z osjo cevi in ​​da so pritrdilne površine vzporedne pod delovnimi obremenitvami - porazdelitev napetosti postane enakomerna. Ta enotnost omogoča, da vsaka komponenta deluje znotraj svoje zasnove. V podjetju Raydafon Technology Group Co., Limited najboljše prakse usklajevanja integriramo v naše proizvodne protokole in protokole storitev na terenu.

Naslednji seznam poudarja prednosti življenjskega cikla, ki smo jih dokumentirali pri natančno naravnanih hidravličnih cilindrih v sektorjih gradbeništva, rudarstva in industrijske avtomatizacije:

• 2x do 5x življenjska doba tesnila– Brez neenakomernega iztiskanja ali mikro trganja; tesnila droga ostanejo nedotaknjena milijone ciklov.
• Odprava tveganja upogibanja palice– Ko so stranske obremenitve odpravljene, palica vidi samo čisto stiskanje in napetost ter ohranja naravnost za nedoločen čas.
• Stabilno trenje in gladko gibanje– Zdrs in tresenje izginejo, kar zmanjša obrabo ležajev in vodilnih elementov.
• Daljši servisni intervali tekočin– Manjše nastajanje kovinskih delcev ohranja hidravlično olje čistejše, podaljšuje intervale menjave filtra in tekočine.
• Predvidljivi urniki vzdrževanja– Namesto nepričakovanih izpadov lahko uporabniki načrtujejo remonte na podlagi delovnih ur in ne naključnih okvar.

Naša tovarna uporablja laserska orodja za poravnavo z natančnostjo 0,01 mm/m za preverjanje vzporednosti in koncentričnosti med končnim sestavljanjem vsakega hidravličnega cilindra. Končnim uporabnikom nudimo tudi podrobne specifikacije za poravnavo. Pri novih instalacijah priporočamo, da preverite naslednje: ravnost osnovne plošče, vzporednost zatiča in odsotnost zasuka v pritrdilni strukturi cilindra. Pri aplikacijah za naknadno vgradnjo ali popravilo lahko sferični ležaji ali samoporavnavajoča se paličasta očesa popravijo do 2 stopinji neusklajenosti, vendar jih je treba kombinirati s strukturno zdravimi nosilci.

Za prikaz merljivega podaljšanja življenjske dobe si oglejte spodnjo tabelo, ki izhaja iz naših pospešenih preskusov življenjskega cikla na standardnem hidravličnem cilindru ojnice.

Z natančno poravnavo lahko hidravlični cilinder preživi življenjsko dobo originalnega stroja. Pri Raydafon Technology Group Co., Limited redno vidimo jeklenke, ki so delovale več kot 15 let v zahtevnih okoljih brez večjih popravil — samo zato, ker je bila poravnava med namestitvijo prednostna naloga in vzdrževana med remonti. Zato odgovor na vprašanje "zakaj je pravilna poravnava pomembna za delovanje hidravličnega cilindra" vključuje dramatično zmanjšanje skupnih stroškov lastništva, povečano razpoložljivost stroja in varnejše delovanje.

5. Kakšno vlogo imajo proizvodne tolerance pri pravilni poravnavi cilindra?

Tolerance izdelave določajo potencial poravnave osnovne linije hidravličnega cilindra. Tudi če je zunanja namestitev popolna, lahko notranje geometrijske napake - kot so ravnost cevi, koncentričnost palice in razmik med batom in izvrtino - ustvarijo učinkovito neusklajenost. Pri Raydafon Technology Group Co., Limited, naša tovarna spoštuje standarde ISO 13715 in ISO 2768-mk, vendar gremo še dlje, da zagotovimo, da vsak hidravlični cilinder zapusti naš obrat z natančnostjo, pripravljeno za poravnavo.

Kritični parametri tolerance, ki vplivajo na poravnavo, vključujejo:

• Ravnost izvrtine cevi– največje odstopanje 0,05 mm na dolžinski meter; več bo povzročilo nagibanje bata.
• Ravnost palice– 0,04 mm na 300 mm za kromirane palice; upognjene palice ustvarjajo stranske obremenitve ne glede na montažo.
• Koncentričnost med pritrdilnimi navoji palice in bata– Biti mora znotraj 0,03 mm TIR, da preprečite nihanje bata.
• Vzporednost pritrdilnih ploskev (prirobnica ali sponka)– 0,05 mm na 100 mm, da se prepreči prenos kotne napake na telo valja.
• Radialni odmik bata od cevi– Običajno 0,1 do 0,3 mm; presežna zračnost poveča nagib pod stranskimi obremenitvami.

Naša tovarna zagotavlja podrobno potrdilo o poravnavi za vsak hidravlični cilinder po meri. Spodaj je vzorec našega standardnega poročila o toleranci poravnave za serijo jeklenk srednje obremenitve.

Stranke, ki v naši tovarni določijo ozke proizvodne tolerance, izkusijo takojšnje prednosti: enostavnejšo namestitev, manj poravnalnih podložk in daljšo življenjsko dobo tesnila. Poleg tega nudimo svetovalne storitve glede poravnave na terenu za merjenje in odpravljanje neusklajenosti, ki jo povzroča namestitev. Kakovost izdelave je tihi partner pri pravilni poravnavi; brez tega tudi s skrbno montažo ni mogoče doseči optimalne zmogljivosti hidravličnega cilindra. Tako razumevanje in zahtevanje ozkih toleranc odgovarja na vprašanje: zakaj je pravilna poravnava pomembna za delovanje hidravličnega cilindra? Ker se poravnava začne znotraj cilindra, preden sploh doseže vaš stroj.

Zaključek: dajte prednost poravnavi za največjo donosnost naložbe

Pravilna poravnava ni dodatna oprema – je temeljna zahteva za delovanje hidravličnega cilindra, varnost in nadzor stroškov. Skozi ta članek smo pokazali, da neporavnanost neposredno sproži upogibanje palice, ekstruzijo tesnila, izgubo energije in katastrofalne okvare. Nasprotno pa natančna poravnava podaljša življenjsko dobo tesnila, zmanjša notranje puščanje, zniža delovne temperature in pomnoži MTBF. Naša tovarna v podjetju Raydafon Technology Group Co., Limited ima odličnost poravnave vgrajeno v vsak hidravlični cilinder, ki ga proizvedemo, od standardnih varjenih modelov do teleskopskih cilindrov za težke obremenitve. Lastnikom strojev in vzdrževalcem je sporočilo jasno: vložite čas v preverjanje poravnave med namestitvijo in občasnimi pregledi. Uporabite laserska orodja, preverite vzporednost montaže in določite komponente z visoko toleranco. Donosnost te naložbe je zmanjšana izpadnost, nižji računi za popravilo in varnejši delovni prostori.

Ste pripravljeni optimizirati delovanje vašega hidravličnega cilindra? Obrnite se na Raydafon Technology Group Co., Limited še danesza brezplačno posvetovanje o poravnavi ali zahtevate naš tovarniški kontrolni seznam za poravnavo. Naši inženirji vam bodo pomagali oceniti trenutne namestitve in zagotoviti natančno strojno obdelane hidravlične cilindre, izdelane po standardih, ki so kritični za poravnavo. Zahtevajte ponudbo ali storitev poravnave na terenu – dovolite nam, da dokažemo, zakaj pravilna poravnava spremeni rezultat vašega hidravličnega sistema.

Pogosta vprašanja: Zakaj je pravilna poravnava pomembna za delovanje hidravličnega cilindra?

Vprašanje 1: Kaj je najpogostejši simptom neporavnanega hidravličnega cilindra med delovanjem?

Najpogostejši simptom je neenakomerno ali neenakomerno gibanje palice, ki ga pogosto spremlja slišno škripanje ali škrtanje med iztegovanjem in umikanjem. Operaterji lahko opazijo tudi prekomerno vročino na eni strani valja ali palice cilindra, vidno iztekanje hidravlične tekočine iz tesnila palice in postopno izgubo zadrževalne sile pod obremenitvijo. Pri težki opremi, kot so bagri, napačno poravnan hidravlični cilinder povzroči zanašanje ali tresenje priključka. Diagnostični podatki naše tovarne kažejo, da se 78 odstotkov primerov neusklajenosti najprej pokaže kot puščanje tesnila droga v 500 delovnih urah po namestitvi.

Vprašanje 2: Ali lahko ponovno poravnam hidravlični cilinder, ne da bi ga odstranil s stroja?

Da, delna ponovna nastavitev je mogoča brez popolne demontaže z uporabo laserskih orodij za poravnavo gredi ali številčnic, nameščenih na drogu. Medtem ko je valj nameščen, lahko preverite vzporednost pritrdilnega zatiča in ravnost osnovne plošče. Vendar, če je palica že upognjena ali ima cev zareze, je treba jeklenko odstraniti za obnovo. Pri Raydafon Technology Group Co., Limited ponujamo preverjanje poravnave na kraju samem z uporabo prenosnih merilnih sistemov, kar omogoča prilagoditve montažnih nosilcev ali dodajanje sferičnih ležajev za popravljanje manjših neusklajenosti brez porušitve.

Vprašanje 3: Kako pogosto naj preverim poravnavo hidravličnega cilindra pri neprekinjenem delovanju 24/7?

Pri aplikacijah z neprekinjenim delovanjem (npr. jeklarne, stroji za brizganje) je treba poravnavo preveriti vsakih 2000 delovnih ur ali vsakih šest mesecev, kar nastopi prej. Za mobilno opremo, ki je izpostavljena udarcem in upogibanju okvirja (bagri, nakladalniki), priporočamo preverjanje poravnave ob vsakem večjem servisnem intervalu (1000 ur) ali po vsakem trku ali popravilu tira. Načrt preventivnega vzdrževanja naše tovarne vključuje poravnavo kot ključno kontrolno točko, saj zgodnje odkrivanje preprečuje progresivno škodo, ki pomnoži stroške popravila za faktor pet ali več.

Vprašanje 4: Katera vrsta konstrukcije hidravličnega cilindra je najbolj občutljiva na neusklajenost?

Cilindri z dolgim ​​hodom (hod je daljši od 10-kratnega premera izvrtine) in cilindri z enosmerno delujočo zasnovo povratne vzmeti so najbolj občutljivi na poravnavo. Palice z dolgim ​​hodom povečajo kakršno koli kotno napako, kar povzroči upogib palice pod stiskanjem. Enodelujoči valji se pri umiku zanašajo na gravitacijo ali zunanje sile; neusklajenost poveča trenje do točke, ko se valj morda ne umakne popolnoma. Poleg tega se cilindri z batnimi tesnili na osnovi PTFE (z nizkim trenjem, a krhki) hitro pokvarijo pod stranskimi obremenitvami. Naša tovarna priporoča dodajanje vmesnih ležajev ali uporabo večjega premera palice, ko dolžina hoda presega 1,5 metra.

Vprašanje 5: Ali pravilna poravnava vpliva na garancijsko kritje za hidravlični cilinder?

Da, najbolj ugledni proizvajalci, vključno z Raydafon Technology Group Co., Limited, zahtevajo dokazila o pravilni poravnavi namestitve za potrditev garancijskih zahtevkov. Če analiza napak razkrije ekstruzijo tesnila, upogibanje palice ali zareze na cevi, ki so skladne z neusklajenostjo, ki presega določene meje (običajno 0,2 mm na meter giba), je lahko garancija razveljavljena. Zato naša tovarna zagotavlja smernice za poravnavo in brezplačne kontrolne sezname za namestitev. Upoštevanje teh smernic vam zagotavlja, da ostanete pokriti, hkrati pa povečate življenjsko dobo delovanja hidravličnega cilindra.
