Kaj vpliva na nosilnost stožčastega zobnika?

Stožčasti zobniki igrajo ključno vlogo pri prenosu gibanja in navora med sekajočimi se gredi, zlasti v težkih industrijskih sistemih, kot so avtomobilski pogoni, rudarska oprema, ladijski pogon, robotika in avtomatizirani stroji. Ko inženirji ocenjujejo zmogljivost, se vedno pojavi eno ključno vprašanje: Kaj vpliva na nosilnost stožčastega zobnika? Odgovor je v kombinaciji znanosti o materialih, geometrije zobnikov, toplotne obdelave, površinske obdelave, mazanja in natančnih standardov izdelave. Nosilnost nikoli ni določena z enim samim parametrom. Je rezultat celovitega inženirskega ravnovesja.

V podjetju Raydafon Technology Group Co., Limited načrtujemo in izdelujemo sisteme preciznih zobnikov za zahtevne aplikacije, kjer se o stabilnosti navora, odpornosti proti utrujenosti in dolgi življenjski dobi ni mogoče pogajati. Naša inženirska ekipa razume, da nosilnost neposredno določa zanesljivost, varnost delovanja in skupne stroške življenjskega cikla. Z nadzorovanimi proizvodnimi procesi v naši tovarni, naprednimi kontrolnimi sistemi in optimizirano zasnovo geometrije zob zagotavljamo, da vsaka precizna prestava ustreza mednarodnim standardom za trdnost in vzdržljivost. Ta članek ponuja poglobljeno tehnično razlago dejavnikov, ki vplivajostožčasti zobniknosilnost in kako profesionalna proizvodnja zagotavlja dosledno delovanje.

Kazalo

• Kakšno vlogo igrata izbira materiala in toplotna obdelava pri nosilnosti?
• Kako geometrija zobnikov vpliva na porazdelitev obremenitve stožčastih zobnikov?
• Zakaj natančnost izdelave določa zmogljivost obremenitve v realnem svetu?
• Povzetek
• pogosta vprašanja

Kakšno vlogo igrata izbira materiala in toplotna obdelava pri nosilnosti?

Izbira materiala je temelj nosilnosti stožčastega zobnika. Mehansko trdnost, profil trdote, odpornost proti utrujenosti in udarno žilavost zobnika določa predvsem njegov osnovni material in kasnejša toplotna obdelava. Brez ustreznega inženiringa materialov tudi najbolj natančna geometrija zobnikov ne more prenesti visokega navora ali cikličnih obremenitev.

1. Običajni materiali za stožčaste zobnike z visoko obremenitvijo

V naši tovarni običajno izdelujemoPrecizna opremaizdelki, ki uporabljajo naslednja legirana jekla:

• 20CrMnTi za karburizirane zobnike, ki zahtevajo visoko trdoto površine
• 42CrMo za prenos srednjega do visokega navora
• 18CrNiMo7-6 za uporabo v težki industriji in rudarstvu
• Različice iz nerjaveče zlitine za korozivna okolja

Vsak material zagotavlja drugačno ravnovesje med žilavostjo sredice in trdoto površine. Na primer:

2. Postopki toplotne obdelave, ki izboljšajo nosilnost

Toplotna obdelava neposredno vpliva na upogibno utrujenost in kontaktno trdnost površine. Glavni procesi, ki se uporabljajo v naši tovarni, vključujejo:

• Naogljičenje za povečanje površinske vsebnosti ogljika
• Kaljenje za izboljšanje trdote
• Kaljenje za zmanjšanje krhkosti
• Nitriranje za odpornost proti obrabi
• Indukcijsko kaljenje za lokalizirano utrjevanje

Karburizirani zobniki razvijejo trdo zunanjo plast, odporno proti luknjanju, medtem ko ohranjajo trdno jedro, ki lahko absorbira udarne obremenitve. Ta zasnova dvojne strukture bistveno poveča nosilnost. Raydafon Technology Group Co., Limited skrbno nadzoruje globino naogljičenja, običajno med 0,8 mm in 1,5 mm, odvisno od velikosti modula.

3. Standardi za trdnost in oceno obremenitve

Nosilnost stožčastega zobnika je izračunana po standardih ISO in AGMA. Upoštevana sta dva glavna načina okvare:

• Odpoved zaradi upogibne utrujenosti na korenu zoba
• Odpoved kontaktne utrujenosti na boku zoba

Nepravilna izbira materiala zmanjša obe vrednosti odpornosti. Naše rešitve Precision Gear so podvržene metalografskemu pregledu in testiranju trdote, da preverimo strukturno skladnost pred pošiljanjem. Navsezadnje material in toplotna obdelava določata teoretični največji navor, ki ga lahko prenese zobnik. Brez pravilne metalurgije izboljšave geometrije in mazanja ne morejo nadomestiti šibkih strukturnih temeljev.

Kako geometrija zobnikov vpliva na porazdelitev obremenitve stožčastih zobnikov?

Medtem ko material zagotavlja trdnost, geometrija določa, kako se ta moč uporablja. Slaba porazdelitev obremenitve po površinah zob dramatično zmanjša dejansko nosilnost. Tudi jeklo visoke trdnosti prezgodaj odpove, če je koncentracija napetosti pretirana.

1. Ključni geometrijski parametri

Naslednji parametri vplivajo na nosilnost stožčastega zobnika:

• Modul
• Število zob
• Tlačni kot
• Spiralni kot
• Širina obraza
• Sprememba profila zob

Večji modul poveča debelino zoba, kar izboljša upogibno trdnost. Večja širina obraza porazdeli obremenitev na večjo kontaktno površino. Vendar morajo biti te prilagoditve usklajene z omejitvami zasnove sistema.

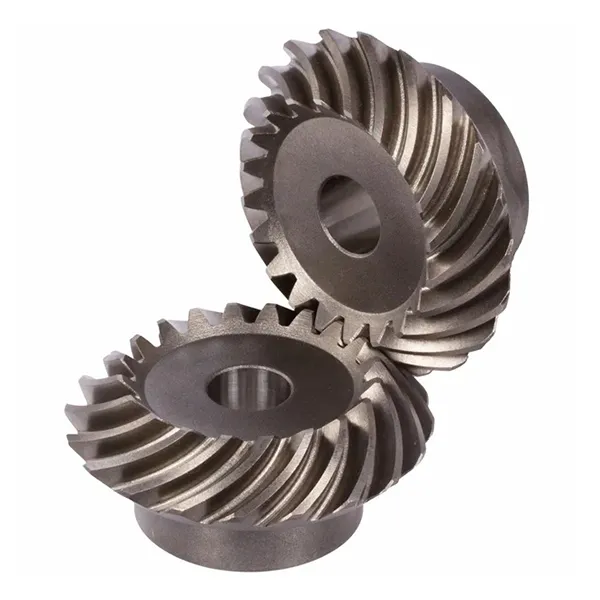

2. Spiralni stožčasti zobniki proti ravnim stožčastim zobnikom

Spiralni stožčasti zobniki na splošno ponujajo večjo nosilnost v primerjavi z ravnimi stožčastimi zobniki zaradi postopnega vpetja zob. To zmanjša udarno obremenitev in hrup.Raydafon Technology Group Co., Limitedje specializirano za proizvodnjo spiralnih natančnih zobnikov za sisteme z visokim navorom.

3. Naložite optimizacijo kontaktnega vzorca

Pravilni kontaktni vzorci zob preprečujejo lokalno preobremenitev. Naša tovarna uporablja programsko opremo za analizo stika zobnikov za simulacijo:

• Napaka pri prenosu
• Porazdelitev obremenitve pod navorom
• Vpliv toplotnega raztezanja
• Učinki upogiba gredi

Spremembe mikrogeometrije, kot sta krona in korekcija svinca, pomagajo uravnotežiti kontaktno napetost. To neposredno izboljša nosilnost delovanja s preprečevanjem prezgodnjega luknjanja.

4. Tehnični parametri našega stožčastega natančnega zobnika

Z optimizacijo geometrije zagotavljamo, da vsaka natančna prestava deluje znotraj varnih meja napetosti tudi pri največjem navoru.

Zakaj natančnost izdelave določa zmogljivost obremenitve v realnem svetu?

Teoretično nosilnost stožčastega zobnika je mogoče doseči le, če je natančnost izdelave strogo nadzorovana. Odstopanja v profilu zob, napaka naklona, ​​odtekanje ali površinska obdelava znatno zmanjšajo dejansko nosilnost.

1. Natančnost obdelave

Visoka nosilnost zahteva strog nadzor tolerance. Naša tovarna uporablja:

• CNC spiralni stroji za rezanje stožčastih zobnikov
• Petosni obdelovalni centri
• Stroji za brušenje zobnikov
• CMM inšpekcijski sistemi

Raydafon vzdržuje strog nadzor tolerance dimenzij, da zagotovi dosledno geometrijo zob v serijah.

2. Površinska obdelava in brušenje

Talni zobniki kažejo manjše trenje in boljšo porazdelitev kontakta. Natančno brušenje izboljša:

• Stabilnost kontaktnega razmerja
• Zmanjšanje hrupa
• Oblikovanje mazalnega filma
• Življenje utrujenosti

Zato so naše rešitve Precision Gear za uporabo pri visokih hitrostih popolnoma brušene in ne samo rezkane.

3. Pregled kakovosti in testiranje

Preverjanje zmogljivosti obremenitve vključuje:

• Testiranje zobnega kontaktnega vzorca
• Merjenje trdote
• Pregled z magnetnimi delci
• Dinamično uravnoteženje

Raydafon Technology Group Co., Limited uporablja večstopenjski pregled pred odpremo. To zagotavlja, da se izračuni nosilnosti pretvorijo v resnično obratovalno vzdržljivost. Natančnost izdelave premosti vrzel med dizajnom in zmogljivostjo na terenu. Tudi vrhunski materiali ne morejo nadomestiti slabe kakovosti obdelave.

Povzetek

Kaj vpliva na nosilnost stožčastega zobnika? Odgovor je v kombinaciji trdnosti materiala, optimizirane geometrije, nadzorovane toplotne obdelave, površinske obdelave in stroge proizvodne natančnosti. Vsak dejavnik prispeva k upogibni odpornosti proti utrujenosti in vzdržljivosti površinskega stika. Pri Raydafon Technology Group Co., Limited združujemo metalurško strokovno znanje, napredno tehnologijo strojne obdelave in stroge inšpekcijske standarde za proizvodnjo visoko zmogljivih sistemov Precision Gear, prilagojenih industrijskim zahtevam.

Če ocenjujete dobavitelje zobnikov za aplikacije z visokim navorom, je naša ekipa inženirjev pripravljena podpreti vaš projekt s tehničnim svetovanjem in proizvodnjo po meri.Obrnite se na Raydafon Technology Group Co., Limiteddanes, da se pogovorimo o vaših zahtevah in prejmemo podrobno ponudbo.

pogosta vprašanja

V1: Kaj najbolj vpliva na nosilnost stožčastega zobnika v industrijskih aplikacijah?
Običajno ima največji vpliv trdnost materiala in kakovost toplotne obdelave, saj določata upogibno utrujenost in kontaktno odpornost površine. Vendar se morata geometrija in natančnost obdelave ujemati z lastnostmi materiala, da dosežemo zmogljivost pri polni obremenitvi.

V2: Kako toplotna obdelava izboljša nosilnost stožčastega zobnika?
Toplotna obdelava poveča trdoto površine, hkrati pa ohranja trdno jedro. Ta dvojna struktura preprečuje zlom zobne korenine in površinske luknjice pri ponavljajočih se ciklih navora.

V3: Ali stopnja natančnosti orodja vpliva na nosilnost?
ja Večja natančnost zmanjša koncentracijo napetosti in neenakomerno porazdelitev obremenitve. To omogoča, da orodje varno deluje bližje svoji teoretični omejitvi obremenitve brez prezgodnje obrabe.

V4: Zakaj je spiralno stožčasto gonilo prednostno za sisteme z visoko obremenitvijo?
Spiralni stožčasti zobniki se postopoma vključijo in enakomerneje porazdelijo silo po površini zoba. To zmanjša udarno obremenitev in poveča efektivno nosilnost v primerjavi z ravnimi stožčastimi zobniki.

V5: Ali lahko pogoji mazanja vplivajo na nosilnost stožčastega zobnika?
Pravilno mazanje preprečuje stik kovine s kovino in zmanjšuje površinsko utrujenost. Neustrezno mazanje poveča trenje in toploto, zmanjša efektivno nosilnost in skrajša življenjsko dobo.
