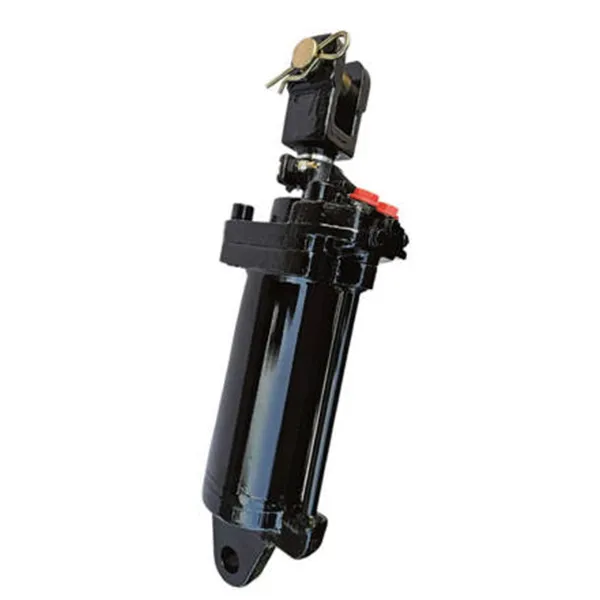

EP-TF1304.55.012 Hidravlični dvižni cilinder

Osnovne tehnične specifikacije

Sestavine izdelka

Zamenjava starega cilindra za hidravlični dvižni cilinder EP-TF1304.55.012 je pametna poteza, a če želite kar najbolje izkoristiti ta robusten hidravlični dvižni cilinder, ga boste želeli združiti s pravimi deli. Pogovorimo se o tem, kaj najbolje deluje.

Začnite s hidravličnimi regulacijskimi ventili – ti mali delovni konji morajo slediti zahtevam pretoka cilindra. Če je ocena GPM/LPM vašega ventila prenizka, bo zamašil sistem in upočasnil gibanje industrijskega hidravličnega dvižnega cilindra. Nihče si ne želi zaostajajoče nastavitve, zato se o ujemanju ventila s potrebami jeklenke ni mogoče pogajati.

Potem je tu še hidravlična črpalka. Če nadgrajujete na močnejši hidravlični dvižni cilinder, kot je ta, vaša trenutna črpalka morda ne bo delovala. Preveriti morate, ali lahko potisne dovolj tekočine, da se valj premika s hitrostjo, ki jo potrebujete. Premajhna črpalka bo zadržala tudi najtrpežnejši hidravlični dvižni valj, zato ne preskočite tega pregleda.

In ne spreglejmo osnov: vrhunska hidravlična tekočina in filtri. Zamislite si jih kot življensko silo vašega hidravličnega dvižnega cilindra. Čista tekočina ohranja tesnila v obliki, preprečuje puščanje in obrabo, ki vpliva na delovanje rezervoarja. Varčevanje s poceni tekočino ali starimi filtri je hiter način za skrajšanje življenjske dobe tega zanesljivega hidravličnega dvižnega cilindra – zato malo zapravljajte tukaj, splača se.

Kako izračunati dvižno zmogljivost hidravličnega cilindra

Ugotavljanje, koliko lahko dvigne hidravlični cilinder, ni samo matematična vaja – ključno je, da izberete pravega za svojo opremo. Ne glede na to, ali uporabljate hidravlični dvižni cilinder za škarjasta dvigala, premikate materiale naravnost navzgor ali dvigujete avtomobile, pravilna velikost poskrbi, da so stvari varne, dobro delujejo in ne stanejo več, kot je potrebno.

Začnite z osnovno formulo – ni vam treba preveč komplicirati. Dvižna sila se zmanjša na tlak, pomnožen z efektivno površino valja. V metriki je to sila (v newtonih) = tlak (paskali) × površina (kvadratni metri). Za imperial je to sila (funti) = tlak (PSI) × površina (kvadratni palci). Če želite dobiti površino, preprosto uporabite π krat (polovica premera izvrtine) na kvadrat. Recimo, da imate hidravlični dvižni valj za težke obremenitve z izvrtino 100 mm (to je približno 3,94 palca), ki deluje pri 200 barih (približno 2900 PSI). Površina bi bila 3,14-krat (0,05 kvadratnih metrov), kar je 0,00785 kvadratnih metrov. Pomnožite to z 200 × 10⁵ Pascals in videli boste okoli 15.700 Newtonov sile – dovolj za obvladovanje velikih obremenitev.

Nato ne pozabite na dolžino udarca. Od tega je odvisno, kako visoko se morate dvigniti. Ne glede na to, ali gre za kompakten hidravlični dvižni cilinder za nakladalne ploščadi ali dolgohodni za teleskopska dvigala, poskrbite, da se gib ujema z navpičnim gibanjem, ki ga potrebujete. Prekratek in ne morete doseči; predolgo in zapravljate prostor.

Potem so tu še stvari iz resničnega sveta, ki zarežejo v to teoretično silo – trenje, kot, pod katerim je nameščen valj, kako hitro se premika. Zato dodate varnostni faktor, običajno 1,2 do 1,5. Za navpične hidravlične dvižne cilindre na kritičnih mestih, kot so dvigala ali dvižne ploščadi, ta dodatna marža ni neobvezna – nujna je, da so stvari varne.

Na koncu preverite, kako je valj nameščen. Način pritrditve vpliva na to, kako dobro prenaša silo. Če uporabljate hidravlični dvižni cilinder proizvajalca originalne opreme v nastavitvah po meri, se prepričajte, da lahko pritrdilne točke prenesejo polno obremenitev brez upogibanja ali obrabe. Ne glede na to, ali potrebujete hidravlični dvižni cilinder z enojnim delovanjem za dvižne mize ali dvodelujočega za navpična dela, vam lahko naša ekipa pri Raydafonu pomaga izbrati pravo velikost in nastavitev. Samo povejte nam obremenitev, gib in tlak, in vodili vas bomo do pravega hidravličnega dvižnega cilindra za delo.

pogosta vprašanja

V1: Kako naj vem, ali je moj trenutni cilinder premajhen za delo?

O: Pogosti znaki vključujejo nezmožnost dvigovanja nazivne obremenitve stroja, zelo počasno delovanje, tudi ko ima motor visoko število vrtljajev, ali pa se razbremenilni ventil vašega sistema med običajno uporabo pogosto aktivira.

V2: Kakšni so znaki puščanja notranjega tesnila bata?

O: Najbolj očiten znak je "zanašanje valja", kjer se dvignjeno breme počasi spusti brez kakršnega koli nadzora. Morda boste opazili tudi izgubo moči in počasnejše čase ciklov od običajnih.

V3: Ali lahko preprosto zamenjam svoj cilinder z večjim, da dobim več moči?

A: Medtem ko valj z večjo izvrtino zagotavlja večjo silo, morate zagotoviti, da preostali del vašega sistema (črpalka, ventili, cevi) zagotavlja ustrezen pretok. Prav tako morate preveriti, ali bodo fizične mere in pritrdilne točke novega cilindra ustrezale vašemu stroju. Če niste prepričani, se posvetujte s strokovnjakom.

V4: Moj hidravlični cilinder pušča na koncu, kjer gre droga. Kaj to pomeni?

O: To kaže na okvaro tesnila palice, ki jo verjetno povzroči vrezana ali poškodovana palica, kontaminacija ali preprosta obraba. Močan brisalec in trda kromirana palica EP-TF1304.55.012 sta zasnovana za zmanjšanje te pogoste težave.
