Katere korake je treba upoštevati pri načrtovanju hidravličnega cilindra?

Prvič, zasnova debeline stenehidravlični cilinderodvisno od natezne trdnosti materiala, zahtev glede delovnega tlaka, giba bata itd. Na splošno hidravlični cilindri na severu uporabljajo stopnjo 35 z velikim pretokom, nizkim tlakom, tankimi stenami in velikimi bati. Na jugu se v glavnem uporabljajo debelostenske visokotlačne jeklenke razreda 45 in strukturne zasnove v ameriškem slogu. Plin, ujet v hidravličnem cilindru, povzroča počasno plazenje. To je mogoče doseči z večkratnim delovanjem hidravličnega cilindra za iztiskanje plina. V nujnih primerih se lahko med delovanjem hidravličnega sistema v cevovodih ali na obeh komorah hidravličnega cilindra namestijo izpušne naprave za izgon plina.

Izbira nosilcev vodil hidravličnih cilindrov

Za plazenje pri nizki hitrosti, ki ga povzroči neenakomerno trenje notranjih vodilnih elementov vhidravlični cilinder, je priporočljivo dati prednost kovinam kot nosilcem vodil. Če se uporabljajo nekovinski nosilni obroči, je priporočljivo izbrati nekovinske nosilne obroče z dobro dimenzijsko stabilnostjo v olju, zlasti z majhnim koeficientom toplotnega raztezanja. Poleg tega mora biti debelina podpornega obroča strogo nadzorovana v smislu tolerance dimenzij in enakomernosti debeline.

Izbira tesnilnih obročev

Pri problemu plazenja hidravličnega cilindra pri nizki hitrosti, ki ga povzroča material tesnilnega elementa, je priporočljivo dati prednost uporabi kombiniranega tesnilnega obroča s politetrafluoretilenom kot tesnilnim materialom; če se izbere ustno tesnilo, je za tesnilni element priporočljivo uporabiti nitrilno gumo ali podobne materiale, saj imajo ti materiali boljšo sledljivost.

Izbira tipov in strukturnih oblik hidravličnih cilindrov

Izberite vrsto in strukturno oblikohidravlični cilinderna podlagi akcijskih zahtev glavnega stroja; določite vzorec variacije obremenitve hidravličnega cilindra na vsaki stopnji njegovega giba in zahtevano vrednost moči na podlagi zunanjih sil obremenitve, ki jih nosi, kot so gravitacija, sila trenja gibanja zunanjega mehanizma, vztrajnostna sila in delovna obremenitev.

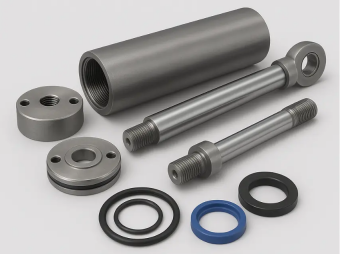

Izbira notranje zgradbe hidravličnega cilindra

Glede na delovno obremenitevhidravlični cilinderin izbrani delovni tlak olja, določite premera bata in batnice; na podlagi hitrosti gibanja hidravličnega cilindra, premera bata in batnice določi pretok hidravlične črpalke; izberite material cevi cilindra, izračunajte zunanji premer; izberite strukturno obliko pokrova cilindra, izračunajte trdnost povezave med pokrovom cilindra in cevjo cilindra. Na koncu glede na zahteve delovnega giba določite delovno dolžino hidravličnega cilindra in premer batnice. Na splošno je delovna dolžina večja od premera batnice. Zaradi vitke narave batnice je treba opraviti preverjanje vzdolžne upogibne trdnosti in izračun stabilnosti hidravličnega cilindra. Po potrebi načrtujte blažilne, izpušne in protiprašne naprave.
